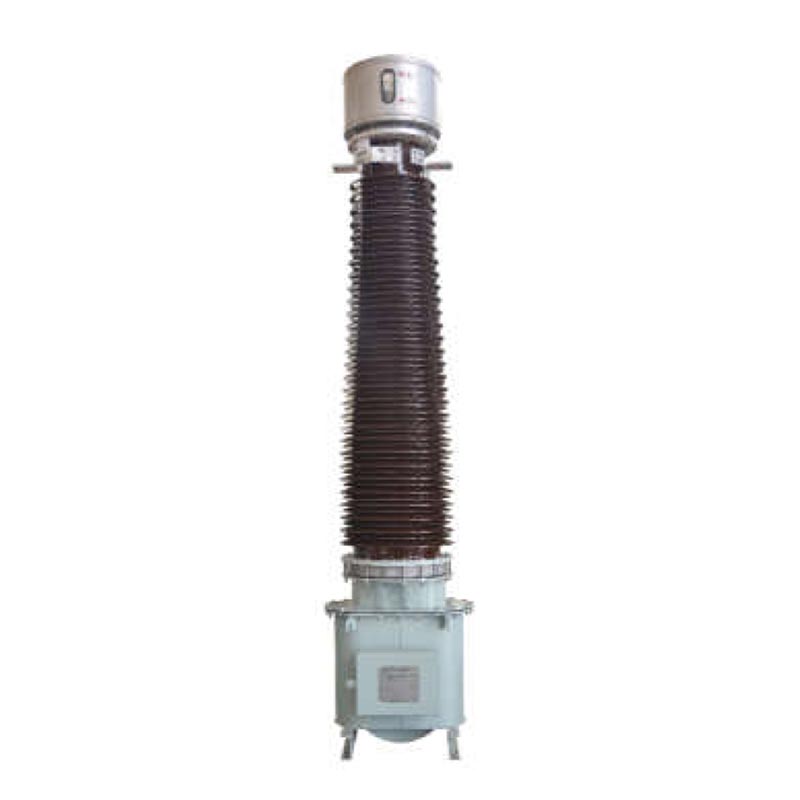

110kV 변류기

Usune LB6-110 kV 변류기는 중압 및 고전압 전력에 적합한 실외용 고정밀 전류 감지 장치입니다. 그리드. 모듈식 구조와 다중 그룹 2차 권선 설계를 채택했습니다. 배선 방법은 다음을 통해 조정할 수 있습니다. 상단 오일 컨서베이터의 외부 연결 플레이트를 통해 이중 전류 비율 간의 유연한 전환이 가능합니다. 다양한 작동 조건의 전류 감지 및 오류 보호 요구 사항.

이 제품은 GB/T20840.2-2014 국가 표준 및 IEC 국제 전기 기술 표준을 준수합니다. 그것 탁월한 측정 및 보호 기능을 제공하는 표준, 고고도 및 오염 방지 모델이 포함되어 있습니다. 정확성. 기존 및 혹독한 실외 조건 모두에 적합하며 다음을 위한 주류 지원 장비입니다. 국내 110kV 송배전 시스템.

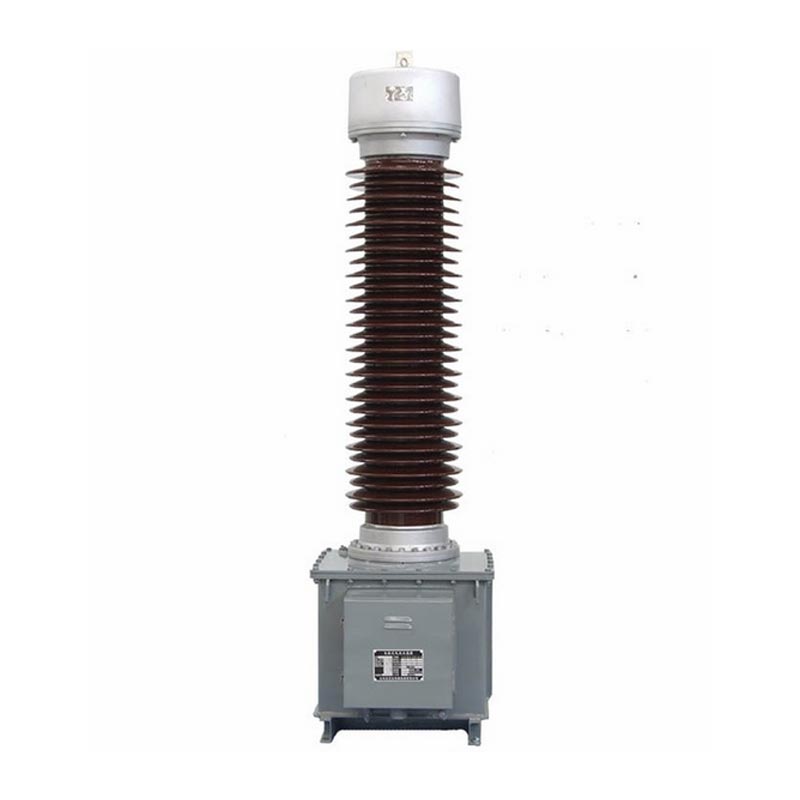

LB6-110kV 용량성 변류기

모델 설명 및 적용 가능한 작동 조건

1. 모델 코드 의미

전체 제품 모델은 LB6-110kV(정확도 조합 + 전류 비율)이며 명확하고 표준화된 세그먼트가 있습니다. 설명:
- 기본 모델 : 변류기 L, 보호등급 B, 설계 일련번호 6, 정격전압 110 110kV, W2 2차 오염방지 설계
- 정확도 등급 조합: 0.2/0.5를 포함하여 P/P/P/0.5 및 P/P/0.2와 같은 여러 권선 조합을 지원합니다. 레벨 미터링 권선 및 5P/10P 레벨 보호 권선, 고정밀 미터링 및 안정적인 오류 균형 유지 보호.
- 전류 비율 사양: 2*a/c로 표시, 이중 전류 비율 전환 지원, 직렬 연결은 a/c, 병렬 연결은 2*a/c, 1차 전류는 2×50A~2×1000A, 2차 전류는 1A/5A 전체 사양입니다.

2. 적용 가능한 작동 조건

- 주변 온도: -25℃ ~ +40℃의 작동 조건에 적합하며 일일 최대 온도는 +30℃입니다. 초저온 요구 사항을 맞춤화하고 협상할 수 있습니다.
- 고도: 고도 1000m 이하에 적합한 표준 모델; 고도 4000m 이하에 적합한 GYW 고고도 모델.
- 환경 적응성: 16mm/KV에서 31mm/KV까지 연면거리 선택 가능, 다양한 시나리오에 적합 기존, 해안 부식 방지 및 고고도 방오 응용 분야를 포함합니다.

핵심 구조적 특징

1.최적화된 단열시스템

1차 권선 코어를 감싸는 고전압 케이블 종이와 함께 용량성 오일 종이 절연 기술을 사용합니다. 내부 층은 고전압에 연결되고 외부 층은 다층 커패시터 차폐 층이 특징입니다. 층을 접지하여 균일한 전계 분포를 제공하고 절연 안전성을 크게 향상시킵니다. 여백.

2. 안정적인 권선 구조

1차 권선은 U자형 구조를 가지고 있습니다. 2×400A 이하의 모델은 종이로 감싼 평동선을 사용하고, 2×500A~2×1000A 모델은 이중 반원형 알루미늄 튜브를 사용하여 강력한 전류 전달 용량을 제공합니다. 는 권선은 4개의 단자가 있는 2개의 섹션으로 나누어져 있어 이중 전류 비율 간에 유연하게 전환할 수 있습니다.

3.완전히 밀봉된 보호 설계

상부에 금속팽창탱크를 설치하여 팽창과 수축을 자동으로 보상해줍니다. 온도 변화로 인한 변압기 오일의 양을 내부 및 외부 공기로부터 격리하여 방지합니다. 수분 및 오일 노화, 장비 수명 연장.

4. 편리한 설치 및 유지 관리

탱크 바닥에 사전 뚫린 리프팅 구멍이 있어 장비 리프팅이 용이합니다. 여러 개의 접지 볼트로 보장 장비 및 2차 권선의 안정적인 접지; 정션박스에는 전용 클램프가 장착되어 있습니다. 표준화되고 안전한 배선.

핵심 기술 매개변수

1. 정격 매개변수

정격 작동 전압 110kV, 최대 작동 전압 126kV, 정격 주파수 50Hz, 극성은 감산됩니다.

2.절연 내전압 레벨

내부 절연 1차 - 2차 및 접지 185kV/1min, 2차 - 접지 3kV/1min; 외부 단열 건식 시험 전압 230kV, 습식 시험 전압 185kV, 고고도 공해 방지 낙뢰 충격 내전압 피크는 560kV에 도달합니다.

3.정확도 성능

0.2/0.5 등급 계량 오류, 최소 위상차, 고정밀 계량 요구 사항 충족; 낮은 합성 5P/10P 보호 수준에 대한 오류를 방지하여 계통 결함 전류에 대한 신속한 대응이 가능합니다.

4.단락 저항 성능

열 안정성 전류 5.3KA~45KA, 동적 안정성 전류 13KA~115KA, 그리드 견딜 수 있음 단락 영향 및 강력한 작동 안정성을 나타냅니다.

실제 엔지니어링 적용 사례:

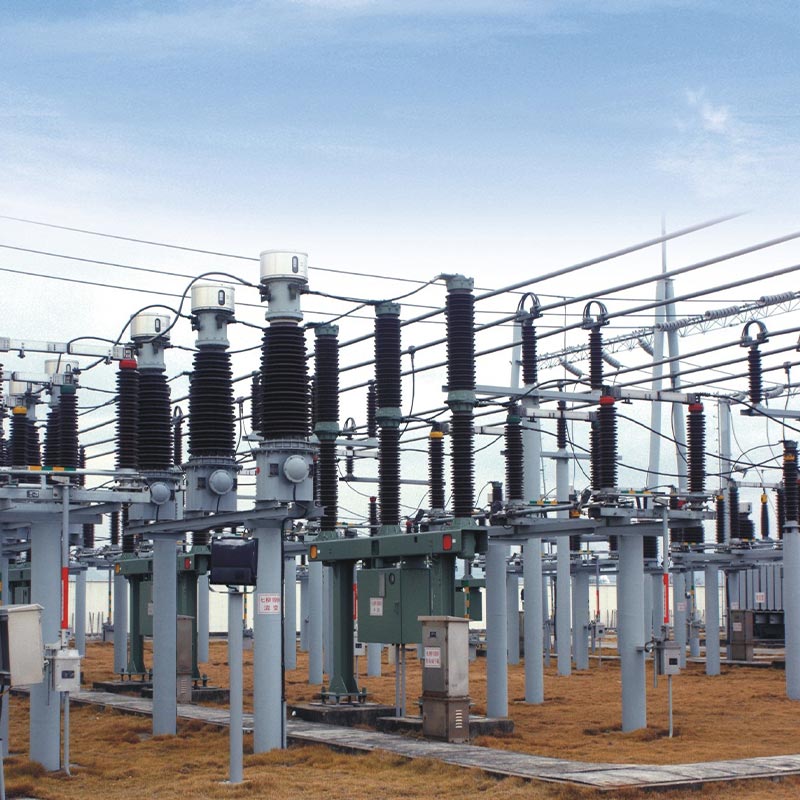

사례: 저장성 110kV 도시 변전소 업그레이드 프로젝트

2024년 절강가흥(Zhejiang Jiaxing) 교외 110kV 변전소 업그레이드 프로젝트에서는 Usune 32개를 대량 구매했습니다. LB6-110kV-2×300/5(5P30/5P30/0.5) 변류기. 부하가 큰 산업 클러스터에 위치 변동이 심한 프로젝트에서는 매우 높은 측정 정확도와 보호 감도가 필요했습니다. 시운전 후, 장비는 버스 전류 데이터를 정확하게 수집하여 실시간 부하 모니터링과 신속한 오류 차단을 가능하게 합니다. 연간 운영 데이터에 따르면 측정 오류는 국가 표준 한도보다 훨씬 낮으며 보호 수준은 동작이 정확하고 신뢰할 수 있어 오래된 장비의 계량 부정확성을 완전히 해결합니다.

설치, 운영 및 유지 관리 사양

1. 설치 전 검사

설치 전, 도자기 부싱 손상, 오일 등의 결함을 제거하기 위해 육안 검사가 필요합니다. 누출 및 일치하지 않는 명판 매개변수; 익스팬더 오일 레벨이 주변 온도와 일치하는지 확인하고 오일 레벨이 낮으면 적격 변압기 오일(전기 강도 ≥45kV)을 추가하십시오.

2. 설치 요구사항

장비는 전체 프로세스에 걸쳐 운반 경사각을 유지하면서 수직으로 운반되고 들어 올려져야 합니다. 15° 이하. 호이스팅은 하단 호이스팅 구멍을 통해서만 허용됩니다. 도자기 부싱과 오일에 대한 스트레스 보호자는 엄격히 금지됩니다. 1차 단자 P1의 최대 수평 인장력은 2000N 이하이며, P2에서는 3000N 이하입니다. 작동 안전을 보장하려면 장비 본체와 차폐층을 확실하게 접지해야 합니다.

3. 운영 및 유지 관리 규칙

작동 중에는 고전압 위험과 장비 손상을 방지하기 위해 2차 권선을 개방해서는 안 됩니다. 완전히 밀봉된 구조로 되어 있어 정상적인 작동 조건에서는 유지 관리가 필요하지 않습니다. 청결 상태를 확인하세요. 도자기 부싱 및 오일 레벨은 분기별로 표시됩니다. 씰이 손상되었거나 단열재가 축축한 경우 장치를 다시 보관하십시오. 진공 건조 및 즉시 오일 교체를 위한 공장입니다.

4. 보관 요구 사항

110kV 변류기는 직사광선과 비를 피하고 건조하고 통풍이 잘되는 환경에 보관해야 합니다. 바닥 오일탱크는 지상에서 50mm 이상 떨어져 있어야 하며, 보관온도는 -30℃ 이상이어야 합니다. 이후 1년 동안 보관하면 절연 저항과 유전 손실 계수를 주기적으로 테스트해야 합니다. 만약 장기간 보관하면 페인트가 벗겨지므로 즉시 다시 칠해야 합니다.

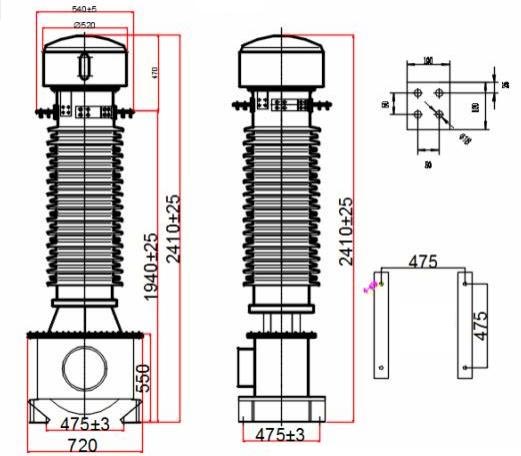

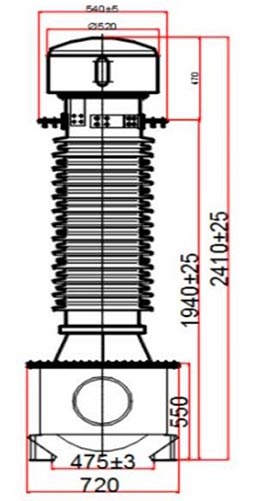

LB 6 - 110 kV 외관 및 설치 치수
