실외 전류 변압기

LB6-110kV 용량성 실외 변류기는 Zhejiang Yousen의 핵심 고전압 지원 장비입니다. 전기. 복잡한 실외 작동 조건을 위해 특별히 설계된 이 제품은 완전히 밀봉된 오일 페이퍼가 특징입니다. 절연유침형 구조로 정격사용전압은 110kV, 최대사용전압은 126kV이며, 50Hz/60Hz AC 전력망과 호환되며 중성점 비효율적으로 접지된 작동 요구 사항을 충족합니다. 시스템.

0.2등급 및 0.5등급 계량권선을 탑재하여 측정 및 보호 기능을 통합한 제품입니다. 및 5P/10P 보호 권선. 직렬 및 병렬 연결 전환을 위한 이중 변환 비율을 지원하며, 1차 전류 범위는 2×50A~2×1000A이고 2차 출력은 1A/5A입니다. 정밀가공 활용 평판이 좋은 공장에서 공정을 거쳐 제품은 뛰어난 환경 적응성을 자랑합니다. 표준 모델은 GYW 고고도 모델은 4000m 고도에서 안정적으로 작동할 수 있는 반면, 1000m 미만의 고도에 적합합니다. 그것은 널리 도시 및 농촌 변전소, 산업 및 광업 전원 공급 장치, 신에너지 발전 시나리오에 사용됩니다.

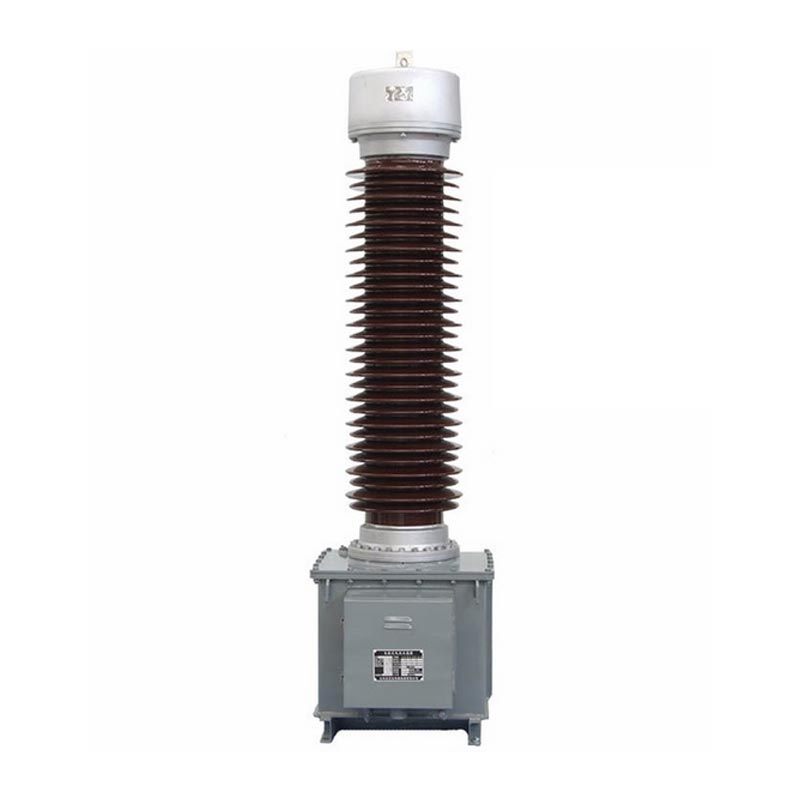

LB6-110kV 용량성 변류기

모델 설명 및 사용 조건

1. 모델 매개변수 설명

실외 변류기의 전체 모델 번호는 LB6-110kV P/P/P/0.5ab/c이며 3개의 코어로 나뉩니다. 정의:
- 기본 모델: L은 전류 변압기를 나타내고, B는 보호 수준을 나타내며, 6은 설계 일련 번호를 나타냅니다. 110은 정격 전압 레벨을 나타내고, W2는 2차 오염 방지 구성을 나타냅니다.
- 정밀 조합: 0.5등급 미터링 권선 1개를 포함한 2차 권선 4세트 내장 및 3개의 P 클래스 보호 권선, 다양한 측정 및 측정에 적응할 수 있는 다양한 정밀 조합 지원 보호 정밀도 요구 사항.
- 전류 비율: 2*a/c로 표시되어 이중 비율 전환을 지원합니다. 상단 오일 컨서베이터가 작동할 때 비율은 a/c입니다. 외부 커넥터는 직렬로 연결되고 병렬로 연결되면 2*a/c가 됩니다. 현장 배선이 용이함 스위칭.

2. 표준 작동 조건

- 주변 온도: 최대 +40℃, 최소 -25℃, 일일 평균 최대 +30℃; 초저온 조건에서는 사용자 정의하고 협상할 수 있습니다.
- 설치 고도: 표준 유형 ≤1000m; LB6-110 GYW 고고도 유형 ≤4000m.

제품 구조적 특징

1.권선 및 절연구조

1차 권선은 U자형 구조를 채택하고 있습니다. 2×400A 이하 사양은 종이절연 평동선을 사용합니다. 2×500A~2×1000A 사양은 이중 잎 반원형 알루미늄 튜브를 사용합니다. 코어는 주 절연체를 고전압 케이블 종이로 감싸는 용량성 기름 종이 절연 공정. 다중 레이어 커패시터 차폐는 내부 층이 고전압에 연결되고 외부 층이 균일한 전기장을 생성합니다. 레이어 접지로 절연 안전성이 크게 향상되었습니다. 1차 권선은 다음과 같이 두 부분으로 나누어집니다. 4개의 터미널, 쉬운 비율 전환을 위해 상단 오일 탱크에 연결됩니다.

2. 밀봉된 보호 디자인

상부에 금속 익스팬더를 설치하여 절연유량의 변화를 자동으로 보상해줍니다. 온도 변화를 방지하고 공기를 차단하며 습기로 인한 오일 노화를 방지하여 장비 수명을 연장합니다. 익스팬더에는 오일 레벨을 실시간으로 모니터링할 수 있는 오일 레벨 관찰 창이 내장되어 있습니다. 모든 보조 터미널과 1차 차폐 터미널은 오일 탱크 정션 박스에 중앙에 연결되어 있습니다. 표준화된 배선 및 강력한 간섭 방지 기능.

3.안전한 설치 구조

오일 탱크는 고품질 강철판으로 용접되었으며 바닥에 사전 드릴된 리프팅 구멍이 있어 안정적입니다. 전반적인 리프팅. 정션 박스와 오일 탱크에는 전용 접지 볼트가 장착되어 신뢰성이 보장됩니다. 2차 권선과 전체 장치의 접지. 이 제품은 극성이 감소된 디자인을 특징으로 합니다. 초등학생 때 전류 P1이 들어오고 P2가 나가고, 2차 전류는 산업 표준 배선을 준수하는 S1/S2/S3을 통해 출력됩니다. 논리와 현장 시운전을 촉진합니다.

핵심 기술 매개변수

1. 기본 전기 매개변수

- 정격 작동 전압: 110kV; 최대 작동 전압: 126kV
- 정격 주파수: 50/60Hz; 극성: 감산 극성
- 정격 1차 전류: 2×50A~2×1000A(다양한 사양 가능)
- 정격 2차 전류: 1A, 5A
- 2차 출력 용량: 15VA~50VA(변압기 비율에 따라 다름)

2. 정확도 오차 기준

- 계량 등급(0.2/0.5): 전류 오차 ±0.2%~±1.5%, 위상차 10′~90′, 고정밀 에너지 충족 계량 요구 사항.
- 보호 등급(5P/10P): 5P 등급 전류 오류 ≤±1%, 복합 오류 ≤5%; 10P 클래스 복합 오류 ≤10%, 시스템 오류 발생 시 안정적인 보호 작동.

3. 내전압 및 절연 매개변수

- 전력 주파수 내전압: 1차 및 2차 회로 및 접지에 대해 185kV/1분; 3kV/1분 보조 회로 및 접지; 1차 쉴드에서 접지까지 5kV/1분. 외부 절연 건조 테스트: 230kV; 젖은 테스트: 185kV.
- 낙뢰 충격 내전압: 내부 절연 450kV; GYW2 고고도 오염 방지 유형 최대 560kV.
- 연면 거리: 표준 유형 ≥16mm/kV; 가혹한 환경에 적합한 최대 ≥31mm/kV의 오염 방지 유형 해안 지역, 산업 오염, 높은 고도 등.

4. 단락 안정성 매개변수

이 장비는 뛰어난 열적 및 동적 안정성 성능을 나타냅니다. 300-600A 사양의 경우 단시간 열 안정성 전류는 31.5-45kA에 도달할 수 있고 동적 안정성 전류는 80-115kA에 도달할 수 있습니다. 순간적인 단락 전류 서지를 견딜 수 있고 장비 손상을 방지할 수 있습니다.

실제 적용 사례

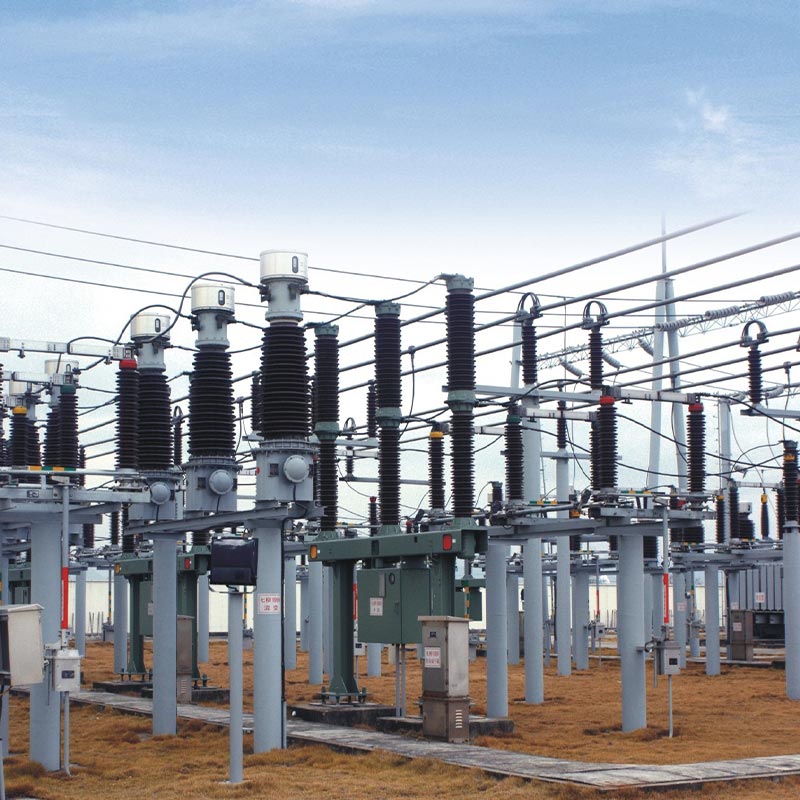

Usune LB6-110kV 실외 전류 변압기는 110kV 전력망 변전소 업그레이드에 성공적으로 적용되었습니다. 중국 동부 프로젝트 진행, 노후 장비 교체 및 낮은 정확도, 악천후 등의 문제 해결 저항, 빈번한 유지 보수.

이 프로젝트는 연중 내내 습도가 낮고 약간의 습도가 있는 지역인 교외 산업 단지에 위치하고 있습니다. 산업 오염, 여러 제조 회사에 전력 공급. 본 프로젝트에서는 LB6-110kV GYW를 선정하였습니다. 오염 방지 고고도 모델(2×300/5A, 5P30/5P30/0.5S/0.2S 정확도 조합). 2년여가 지난 후 안정적인 작동을 위해 0.2S/0.5S 고정밀 권선은 산업 사용자에게 정확한 계량을 보장합니다. 다중 보호 권선을 통해 그리드 변동 및 사소한 단락 오류에 신속하게 대응할 수 있습니다. 잘못된 트립이 없고 트립 실패도 없습니다. 완전히 밀봉된 구조로 습기와 오염물질에 효과적으로 저항합니다. 부식이 발생하지 않고 오일 누출이나 절연 노후화 문제가 발생하지 않아 후속 유지 관리 작업량이 2배 이상 감소합니다. 60%로 가혹한 작동 조건에서도 제품의 안정성과 신뢰성을 완벽하게 검증합니다.

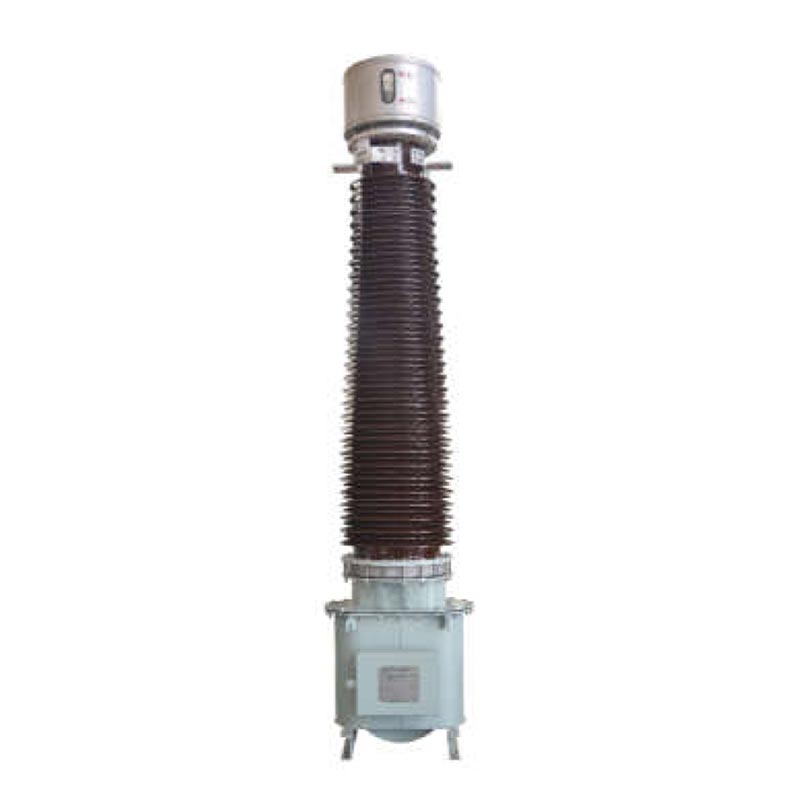

LB 6 - 110 kV 외관 및 설치 치수

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

FAQ

Q1: 현장에서 이중 유동 비율을 전환하는 방법은 무엇입니까?

장비 분해가 필요하지 않습니다. 탑 오일 외부 커넥터의 배선 구성만 보호자는 조정이 필요합니다. 1차 권선의 직렬 연결은 기본 비율 a/c입니다. 병렬 연결 결과적으로 1차 전류 비율 2*a/c가 두 배가 됩니다. 장비는 기본적으로 병렬로 배송됩니다. 그냥 따라가세요 장비의 절연이나 수명에 영향을 주지 않고 빠르게 전환할 수 있도록 배선도를 제공합니다.

Q2: 다양한 단열 및 오염 방지 모델에 적합한 시나리오는 무엇입니까?

표준형(≥16mm/kV)은 1000m 이하의 환경이 양호한 평야 지역에 적합합니다. W 안티폴루션형 (≥20mm/kV)는 도시 및 일반 산업 오염 시나리오에 적합합니다. GYW 고공공해방지형 (≥25mm/kV)는 4000m 이하의 고지대에 적합합니다. GYW2 강화형(≥31mm/kV)은 극한 환경에 맞게 설계되었습니다. 해안 염수 분무, 중공업 오염, 초고도 등의 조건에서 더욱 강력한 성능을 제공합니다. 절연 노화 방지 성능.

Q3: 실외 변류기의 핵심 유지 관리 고려 사항은 무엇입니까?

첫째, 고전압 유도 위험을 방지하기 위해 2차 개방 회로 작동을 엄격히 금지합니다. 둘째, 밀봉된 구조는 임의로 분해되어서는 안 됩니다. 정상적인 상태에서는 유지보수가 필요 없는 작동이 가능합니다. 조건. 셋째, 유전손실과 절연저항을 매년 시험해야 하며, 그 데이터는 반드시 기본적으로 공장 값과 일치합니다. 넷째, 오일 레벨을 계절에 따라 점검하고 자격을 갖추어야 합니다. 오일 레벨이 낮으면 변압기 오일을 즉시 추가해야 합니다.

제품 장점 및 요약

Usune LB6 시리즈 110kV/126kV 실외 전류 변압기는 표준화된 설계, 안정적인 성능 및 강력한 환경 적응성은 환경에 대한 민감성과 같은 기존 장비의 문제점을 해결합니다. 수분, 오일 노화가 쉽고 오염 방지 기능이 약합니다. 유연한 비율과 정확도 조합으로 다음을 충족할 수 있습니다. 전력망 계측, 계전기 보호, 산업용 전력 모니터링 등 차별화된 요구 사항을 충족합니다. 고품질로서 평판이 좋은 중국 공장에서 생산되는 고전압 장비는 신뢰성이 높고 비용 효율적이며 글로벌 전력 프로젝트를 위한 유지 관리가 적은 솔루션을 제공하여 전력망 회사와 엔지니어링 계약자.
