3상 오난 배전 변압기

USUNE은 중국의 전문 송전 및 변전 장비 제조업체로서 고성능, 에너지 절약 및 환경 친화적인 전력 장비의 연구 개발 및 생산에 전념하고 있습니다. USUNE 3상 오난 배전 변압기(ONAN)는 10KV, 20KV 및 36KV의 전압 레벨을 포괄하는 합리적인 구조, 우수한 성능 및 신뢰할 수 있는 품질을 특징으로 하는 차세대 고성능 배전 변압기입니다. 이 제품은 고급 3차원 권선 코어 기술과 정밀 제조 공정을 채택하여 에너지 소비와 소음을 효과적으로 줄이고 3상 균형을 달성하며 상당한 에너지 절약 및 환경 이점을 제공합니다. 도시 및 농촌 전력망 전환, 산업 및 광업 기업, 복합 변전소, 조립식 변전소에 널리 적용 가능하므로 글로벌 배전 프로젝트를 위한 신뢰할 수 있는 공급업체 선택이 됩니다.

문의 보내기

제품 설명

USUNE 3상 오난 배전 변압기(ONAN)는 USUNE가 독자적으로 개발 및 제조한 제품입니다. R&D, 생산, 판매를 통합하는 전문 제조업체입니다. 그것은 힘을 위해 특별히 디자인되었습니다 현대 도시 및 농촌 지역과 산업 및 광업 기업의 유통 요구 사항을 해결하여 다음과 같은 문제를 해결합니다. 낮은 효율성, 높은 에너지 소비 및 기존 변압기의 안정성이 좋지 않습니다. 제품이 제조됩니다 USUNE의 표준화된 공장에서는 엄격한 품질 관리 시스템을 통해 장비의 각 부분이 국제 산업 표준을 충족하며 다양한 가혹한 작동 조건에서도 안정적으로 작동할 수 있습니다.

3상 오난 배전 변압기는 정삼각형의 3차원 권선 코어를 사용합니다. 배열로 인해 자기 회로의 에어 갭이 제거되어 권선이 더 단단해지고 가능한 한 짧아집니다. 3상 자기 회로 길이. 코어 컬럼 단면적은 거의 원형에 가깝습니다. 자기 회로 구조, 에너지 소비 및 작동 소음 감소, 3상 균형 달성, 3차 고조파 성분을 줄여 효율적이고 안정적인 전력 공급의 기반을 마련합니다.

이 제품은 도시 및 농촌 전력망 업그레이드와 산업 및 광업 기업 시나리오에 적합합니다. 모듈식 및 조립식 변전소와 완벽하게 조화되어 안정적인 전원 공급 장치 지원을 제공합니다. 로서 전문 전력 장비 공급업체인 USUNE는 광범위한 R&D 및 제조 경험을 보유하고 있으며 고객의 요구에 따른 맞춤형 솔루션.

핵심 제품 특징

1. 핵심

3상 오난 배전변압기는 우수한 품질의 방향성 규소강판을 사용합니다. 투자율 및 낮은 손실; 45° 솔기 절단 기능을 갖춘 독일 GEORG 교차 절단기를 사용하여 핵심 정밀도 및 자기 누출 감소; 실리콘 강판은 다단 원형으로 접혀 있습니다. 단면적 개선, 자기 회로 최적화, 소음 및 전력 소비 감소, 에너지 개선 효율성.

2. 코일

고전압 코일은 원통형, 저압 코일은 원통형 또는 호일형으로 되어 있어 성능 향상에 효과적입니다. 단락 및 낙뢰 저항. 코일 디자인은 합리적이며 균일한 자기 회로를 갖추고 있습니다. 국부적인 과열을 줄이고 서비스 수명을 연장하며 안정적인 작동을 보장합니다.

3. 석유탱크

독일 GEORG 골판지 오일탱크를 사용하여 제조된 고품질 정밀 냉간압연강판으로 제작 생산 라인으로 구조적 강도와 밀봉을 보장합니다. 표면은 부식 방지 코팅으로 코팅되어 있으며, 석유화학 공장과 같은 열악한 환경에 적합하며 환경 보호 요구 사항을 충족합니다. 는 주름진 구조는 열 방출과 오일 열팽창 및 수축에 대한 적응성을 결합한 반면 밀폐형 설계는 오일 노화를 늦추고 변압기 수명을 연장합니다.

4. 단열구조

3상 오난 배전변압기는 절연성이 우수한 Class A 절연구조를 채택하였습니다. 성능, 고전압 충격을 견딜 수 있습니다. 가는곳마다 전압 코일은 배열됩니다 동심원형으로, 코일 간격은 오일 갭이 작은 판지 슬리브를 사용하여 절연 성능을 향상시켰으며, 단락을 방지하고 안전하고 안정적인 작동을 보장합니다.

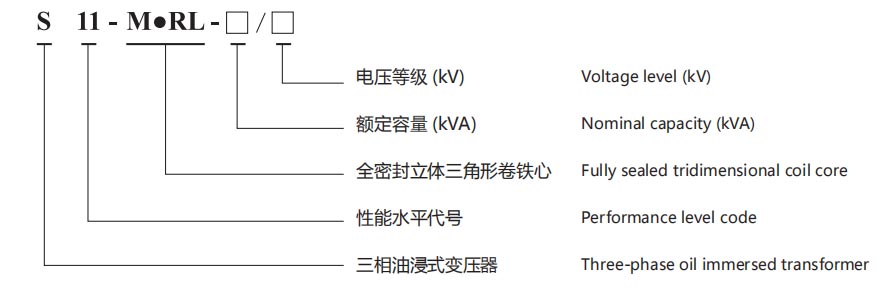

제품 모델

USUNE 3상 Onan 배전 변압기(ONAN)는 10KV, 20KV 및 36KV의 세 가지 전압 레벨을 포괄합니다. 다양한 전력 분배 요구. 고객의 실부하, 핵심사양, 및 설치 시나리오를 통해 유연한 솔루션을 제공합니다.

제품 유형

3 Phase Onan Distribution Transformer

경제적 이익과 에너지 절약

1. 전기요금(RMB/년) = [무부하 손실(kW) + 부하 손실(kW) × (평균 부하율)²] × 365(일) × 24 (시간) × 전기요금
2. CO2 배출량 = [무부하 손실(kW) + 부하 손실(kW) × (평균 부하율)²] × 365(일) × 24(시간) × 배출량 계수(kg-CO²/kWh)

제품의 무부하 및 부하 손실은 기존 변압기보다 훨씬 낮아서 크게 감소합니다. 사용자의 전기 비용과 CO2 배출량. USUNE은 중국에 뿌리를 둔 제조업체로서 녹색 개념을 고수합니다. 개발하고, 지속적으로 제품 설계를 최적화하며, 전력 산업의 지속 가능한 발전을 촉진합니다.

응용 시나리오

1. 도시 및 농촌 전력망 업그레이드: 전력망 안정성과 효율성을 향상하고 전력 공급이 부족하고 에너지 소비가 높습니다.

2. 산업 및 광업 기업: 고전력, 안정적인 전원 공급에 대한 수요를 충족하고 혹독한 환경에도 견딜 수 있습니다. 환경을 보호하고 생산 장비의 작동을 보장합니다.

3. 모듈식 및 조립식 변전소: 컴팩트한 구조, 편리한 설치 및 유지 관리, 토지 감소 면적과 건축비.

기술적인 매개변수

10kV S11 시리즈 3상 유침 배전 변압기

공칭 용량(kVA)	HV (kV)	고전압 태핑 범위	LV (kV)	벡터 그룹	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	임피던스(%)	총 중량(kg)	L×W×H(mm)	설치중심 / 설치구멍 (mm)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	100	630/600	1.8	4.0	335	1030×690×860	400x400/4xΦ14
50					130	910/870	1.6		410	1045×700×925	400x400/4×Φ14
63					150	1090/1040	1.5		460	1075×710×940	400x400/4×Φ14
80					180	1310/1250	1.4		490	1080×715×995	400×400/4×Φ19
100					200	1580/1500	1.3		550	1110×730×1020	40×400(50)14×019
125					240	1890/1800	1.2		615	1135×740×1035	40×400(50)4×019
160					280	2310/2200	1.1		695	1155×755×1050	550×550/4×Φ19
200					340	2730/2600	1		790	1200×770×1075	550×550/4×Φ19
250					400	3200/3050	0.9		930	1240×800×1100	550×550/4×Φ19
315					480	3830/3650	0.8		1110	1305×840×1120	550×550/4×Φ19
400					570	4520/4300	0.7		1290	1390×900×1160	660×660/4×Φ19
500					680	5410/5150	0.7		1510	1500×990×1195	660×660/4×Φ19
630					810	6200	0.6	4.5	1730	1580×1030×1305	660×660/4×Φ19
800					980	7500	0.6		2075	1705×1140×1360	820×820/4×Φ19
1000					1150	10300	0.5		2490	1730×1290×1395	820×820/4×Φ19
1250					1360	12000	0.4		2960	1780×1320×1480	820×820/4×Φ19
1600					1640	14500	0.4		3515	1890×1430×1520	820×820/4×Φ19
2000					1940	18300	0.4	5	4880	2050×1360×1840	820×820/4×Φ19
2500					2290	21200	0.4	5	6010	2170×1430×2015	1070×1070/4×Φ19

참고: 정격 용량이 500kVA 이하인 변압기의 경우 표의 램프 위 부하 손실은 다음과 같습니다. 에 적용 가능 Dyn11 연결 그룹, 램프 아래의 부하 손실은 Yyn0 연결 그룹에 적용됩니다.

10kV S13 시리즈 삼상 올침형 배전 변압기

공칭 용량(kVA)	HV (kV)	고전압 태핑 범위	LV (kV)	벡터 그룹	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	임피던스(%)	총 중량(kg)	L×W×H(mm)	설치중심 / 설치구멍 (mm)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	80	630/600	1.8	4.0	345	1175×685×925	400×400/4×Φ14
50					100	910/870	1.6		430	1190×700×985	400×400/4×Φ14
63					110	1090/1040	1.5		500	1210×710×1015	400×400/4×Φ14
80					130	1310/1250	1.4		570	1240×730×1080	400×400/4×Φ19
100					150	1580/1500	1.3		590	1255×730×1095	400×400(550)4×Q19
125					170	1890/1800	1.2		675	1300×740×1255	400×400(50)4×Q19
160					200	2310/2200	1.1		755	1330×760×1275	550×550/4×Φ19
200					240	2730/2600	1		870	1360×770×1300	550×550/4×Φ19
250					290	3200/3050	0.9		1035	1390×800×1340	550×550/4×Φ19
315					340	3830/3650	0.8		1200	1440×820×1375	550×550/4×Φ19
400					410	4520/4300	0.7		1390	1470×830×1415	660×660/4×Φ19
500					480	5410/5150	0.7		1590	1545×950×1445	660×660/4×Φ19
630					570	6200	0.6	4.5	1950	1650×1000×1565	660×660/4×Φ19
800					700	7500	0.6		2375	1975×1060×1690	820×820/4×Φ19
1000					830	10300	0.5		2685	2160×1240×1725	820×820/4×Φ19
1250					970	12000	0.4		3110	2200×1260×1820	820×820/4×Φ19
1600					1170	14500	0.4		3800	2260×1320×1890	820×820/4×Φ19
2000					1550	18300	0.4	5	5005	2540×1290×2225	820×820/4×Φ19
2500					1830	21200	0.4	5	6310	2625×1360×2395	1070×1070/4×Φ19

10kV S14 시리즈 3상 유침 배전 변압기

공칭 용량(kVA)	HV (kV)	고전압 태핑 범위	LV (kV)	벡터 그룹	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	임피던스(%)	총 중량(kg)	L×W×H(mm)	설치중심 / 설치구멍 (mm)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	80	505/480	1.8	4.0	390	1210×705×935	400×400/4×Φ14
50					100	730/695	1.6		495	1255×715×1020	400×400/4×Φ14
63					110	870/830	1.5		540	1240×725×1045	400×400/4×Φ14
80					130	1050/1000	1.4		620	1270×740×1105	400×400/4×Φ19
100					150	1265/1200	1.3		685	1295×750×1120	40×40(550)14×019
125					170	1510/1440	1.2		775	1345×760×1285	40×400(550)14×019
160					200	1850/1760	1.1		890	1360×780×1325	550×550/4×Φ19
200					240	2185/2080	1		1005	1415×790×1340	550×550/4×Φ19
250					290	2560/2440	0.9		1130	1450×810×1360	550×550/4×Φ19
315					340	3065/2920	0.8		1320	1495×830×1410	550×550/4×Φ19
400					410	3615/3440	0.7		1445	1510×840×1435	660×660/4×Φ19
500					480	4330/4120	0.7		1735	1555×855×1495	660×660/4×Φ19
630					570	4960	0.6	4.5	2080	1655×905×1610	660×660/4×Φ19
800					700	6000	0.6		2465	1960×910×1725	820×820/4×Φ19
1000					830	8240	0.5		2755	2060×1210×1765	820×820/4×Φ19
1250					970	9600	0.4		3480	1590×1120×1940	820×820/4×Φ19
1600					1170	11600	0.4		4110	1670×1180×1770	820×820/4×Φ19
2000					1550	14640	0.4	5	5610	2240×1140×2495	820×820/4×Φ19
2500					1830	16960	0.4	5	6735	2315×1210×2670	1070×1070/4×Φ19

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

Cas-space Rocket Launch Project

테스트 보고서

자주 묻는 질문

1. 당신은 공장입니까 아니면 무역 회사입니까?

공장, 우리는 우리의 가격이 합리적이고 경쟁력이 있다는 것을 보장할 수 있습니다.

2. 가격은 언제 알 수 있나요?

일반적으로 귀하의 문의를 받은 후 24시간 이내에 견적을 드립니다.

3. 제품에 로고와 회사명을 인쇄할 수 있나요?

네, 물론 OEM을 받아들입니다.

4. 리드타임은 무엇입니까?

리드타임은 주문 수량에 따라 다르며, 일반적으로 결제를 받은 후 15~20일 이내입니다.

5. 품질 관리 프로세스는 어떻습니까?

모든 제품은 부속품부터 검사를 진행하며, 출고 전 정기 테스트를 진행합니다. 우리 공장.

6. 판매 후 품질 문제를 해결하는 방법은 무엇입니까?

품질 문제에 대한 사진이나 비디오를 촬영하여 확인 및 확인을 위해 당사에 보내주시면 1-3일 이내에 만족스러운 솔루션을 제공해 드립니다.

7. 보증 시간은 언제입니까?

배송일로부터 12개월입니다.

8. 우리를 선택하는 이유

● 당사는 14년 이상 해당 분야에 전문화되어 있으며 경험이 풍부한 R&D 팀이 설계를 담당하고 있습니다. 고객의 특별한 요구에 따라 각 프로젝트에 대한 개발 작업을 수행합니다.
● 우리는 부품부터 완제품까지 매우 엄격한 QC 절차를 가지고 있습니다.
● 꾸준한 생산 기간은 15~20일 이내입니다.
● 우리는 제품에 대한 전체 테스트 보고서를 보유하고 있습니다.
● One Step 솔루션을 제공합니다.

핫 태그: 3상 ONAN 배전 변압기, 유입 변압기, 배전 변압기 공급업체
