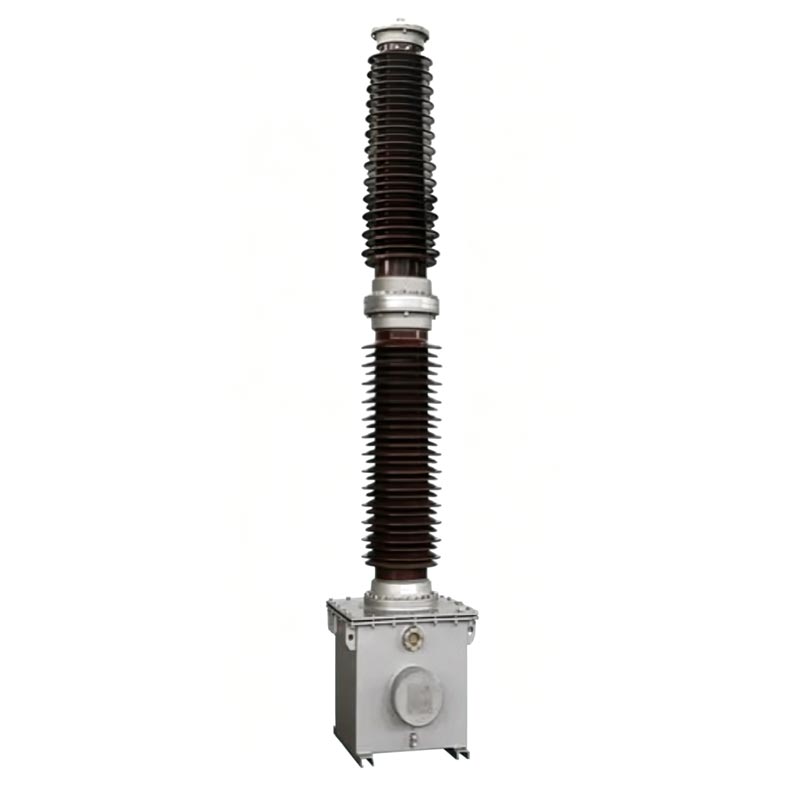

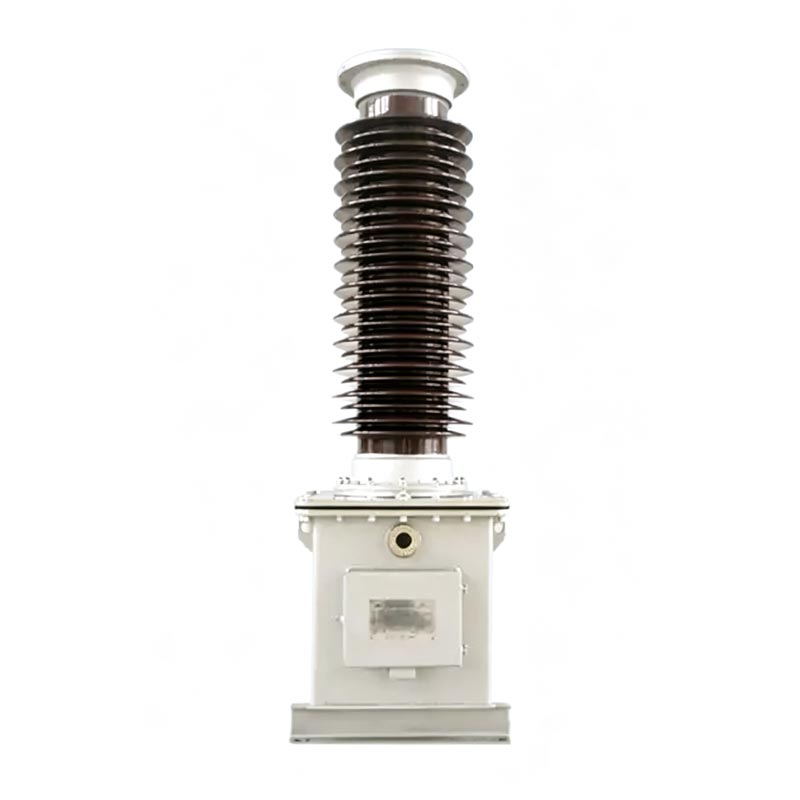

110kV Pt 전압 변압기

Usune TYD 시리즈 110kV Pt 전압 변압기는 특히 고성능 용량성 전압 변압기입니다. 110kV 고전압 전력망용으로 설계되었습니다. 이 제품은 용량성 전압 분할 원리를 채택하고 완전히 밀봉된 오일 침지 구조로 크기가 크고 약하다는 기존 변압기의 단점을 피합니다. 간섭 방지 기능이 있으며 내오염성, 저온 내성, 내풍성이 우수합니다. 이 장비는 측정, 보호, 캐리어 통신 결합 기능을 통합하고 지원하는 핵심입니다. 110kV 송전 및 변전 시스템의 지능적인 운영 및 유지보수를 위한 장치입니다.

110kV Pt 전압 변압기는 국가 표준 GB/T20840.1-2010, GB/T20840.5-2013 및 GB/T19749-2005. 설계, 생산 및 테스트 프로세스가 표준화되어 있으며 모든 성능 매개변수가 전력 장비에 대한 예방 테스트 사양.

커패시터 전압 변압기

TYD-35 (66, 110/220)kV-0.01 (0.02)

일반 지침

제품 모델 설명

- TYD: 용량성 변압기용 특수 코드
- 110/3 : 호환되는 시스템의 정격상전압은 110kV
- 0.02: 용량성 전압 분배기의 정격 용량은 0.02μF입니다.
- 접미사 특성 코드: H - 오염 방지 유형; G - 고고도 유형(2000m 이상의 고도에 적합) F - 중성점 비효율적으로 접지된 시스템에 적합

예: TYD110/3-0.02FH는 110kV 중성점에 적합한 용량성 변압기를 나타냅니다. 0.02μF의 정격 정전 용량과 높은 오염 방지 등급을 갖춘 비효율적으로 접지된 전력망입니다.

핵심 구조 구성 요소

1. 용량성 전압 분배기

커플링 커패시터와 전압 분배 커패시터가 적층되어 구성됩니다. 여러 세트의 커패시터 요소는 도자기 부싱 내부에 직렬로 연결됩니다. 고품질의 얇은 필름과 콘덴서 페이퍼를 사용합니다. 복합 유전체이며 고품질 절연유가 진공 함침되어 있습니다. 장비는 완전히 밀봉되어 있습니다. 오일 보상 장치가 내장된 구조로 안정적인 내부 압력을 유지하고 오일 누출을 방지하며, 현장 샘플링의 필요성을 없애고 외부 수분과 불순물을 효과적으로 격리하며 안정성을 보장합니다. 단열성능.

2. 전자기 장치

110kV Pt 전압 변압기는 오일이 채워진 강철 탱크 내에 완전히 밀봉되어 있습니다. 커패시터 베이스)(중간 변압기, 보상 리액터 및 고속 포화 리액터 포함) 댐퍼. 공장을 떠나기 전에 저전압 분배 커패시터가 사전 조립되어 있습니다. 전자기 장치와 커패시터 분배기의 오일 회로가 완전히 절연되어 간섭이 없고 안정적인 작동을 보장합니다. 2차 배선 및 반송파 단자는 탱크 측벽의 정션박스 중앙에 위치하며, 쉬운 현장 배선 및 유지보수를 위해 명확하게 라벨이 붙어 있습니다.

핵심 제품 기능

1.에너지 계측 및 전압 모니터링

표준 저전압 신호를 제공하기 위해 출력을 정확하게 낮추고 전력에 대한 안정적인 데이터 지원을 제공합니다. 그리드 에너지 계량 및 실시간 전압 모니터링.

2. 전력망 릴레이 보호

계전기 보호 및 자동 제어 장비를 갖추고 있어 전력망 결함 식별이 가능하며, 동기화 검증 및 라인 보호로 인한 장비 손상 및 전력망 사고를 방지합니다. 전압 이상.

3. 캐리어 통신 커플링

전력선 반송파 통신을 위한 전용 커플링 커패시터 역할을 하며 안정적인 신호 채널을 제공합니다. 전력망 데이터 전송 및 원격 작동 및 유지 관리.

기술적인 매개변수와 운영 환경

1. 핵심 기술 매개변수

- 호환 작동 조건: 50/60Hz AC 전원 시스템
- 2차 출력전압 : 100/√3V, 100V (표준사양)
- 유전 손실 탄젠트: ≤0.002
- 커패시터 오류: 명판 정격의 ±2%를 초과하지 않음
- 절연 저항: ≥500MΩ(2500V 절연저항계로 측정)
- 과전압 작동 능력: 정격 전압의 1.2배에서 장기간 작동; 1.5의 단기 작동 30초 동안 정격 전압의 배; F형은 정격전압의 1.9배에서 8시간 동안 연속 작동이 가능합니다.

2. 적용 가능한 환경 조건

- 작동 온도: -40℃~+45℃(특수 조건에 따라 맞춤 설정 가능)
- 최대 풍속 저항 : 150km/h
- 적용 가능한 고도: 2000m 이하(요청 시 높은 고도 모델 제공 가능)
- 최대 아이싱 두께 : 10mm
- 오염 방지 등급: 표준 클래스 D(연면 거리 ≥ 43.3mm/kV), 옵션 클래스 E(연면 거리 ≥ 53.7mm/kV)

엔지니어링 적용사례

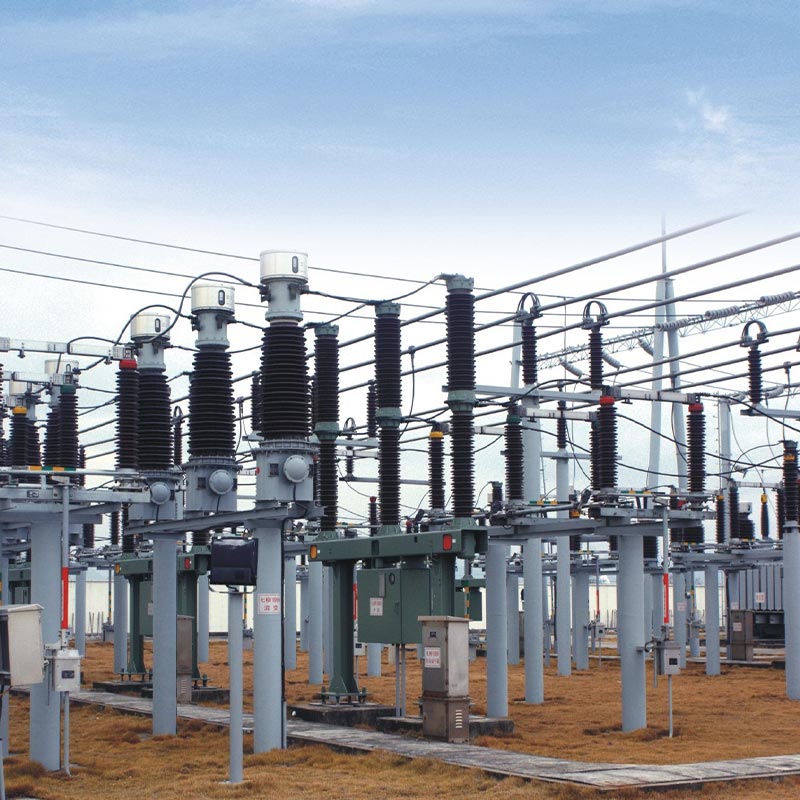

Usune TYD110/3-0.02FH 오염 방지 110kV Pt 전압 변압기가 실외에 성공적으로 적용되었습니다. 저장성 110kV 지역 변전소 개조 프로젝트. 이 변전소는 주변 지역에 서비스를 제공합니다. 매우 높은 전원 공급 안정성과 장비 신뢰성이 요구되는 산업 단지 및 주거 지역. 습도가 높고 염분비가 많고 오염이 심하며 바닷바람이 자주 부는 해안 지역에 위치하고 있습니다. 이 프로젝트는 고전압으로부터 엄격한 오염 방지, 부식 방지 및 노화 방지 성능을 요구합니다. 장비.

장비는 제조업체의 사양에 따라 엄격하게 리프팅, 설치 및 시운전되었습니다. 본격 가동되기 전. 2년간의 현장 운영 및 유지보수와 정기적인 테스트 데이터에 따르면 장비 커패시턴스 및 유전 손실과 같은 핵심 매개변수는 일관되게 국가 표준을 충족합니다. 오일 누출, 비정상적인 소음 또는 매개변수 드리프트와 같은 문제. 우수한 방오성 및 부식 방지성 구조는 해안 염수 분무 및 습한 공기의 부식을 효과적으로 방지하여 다음과 같은 일반적인 결함을 방지합니다. 전통적인 계기용 변압기의 절연 노화 및 전압 변동. 안정적으로 파워를 완성해줍니다 미터링, 전압 모니터링 및 캐리어 통신 커플링을 통해 지속적이고 안전한 전원 공급을 보장합니다. 변전소에 설치하고 혹독한 실외 조건에서 제품의 안정성과 적응성을 완벽하게 검증합니다.

설치 및 유지 관리 사양

1. 설치 포인트

장비는 커패시터 전압 분배기 + 전자기 장치의 완전한 세트로 배송됩니다. 설치는 필수 명판 번호를 엄격히 준수하십시오. 임의 혼합 및 교체는 엄격히 금지됩니다. 장비용 게양하려면 전자기 장치 오일 탱크 전용 리프팅 구멍을 사용해야 합니다. 직접 끌어올리기 커패시터 도자기 부싱은 금지됩니다. 기초는 M20 고강도 볼트로 고정하고, 전체적으로 안정적인 장비 작동을 보장하기 위해 설치 경사각은 2/1000mm 이하입니다.

주요 배선 요구 사항: 댐퍼 단자 d1 및 d2는 안정적으로 연결되어야 합니다. 개방 회로는 엄격하게 금지. 캐리어 장비에 연결되지 않은 경우 N 및 X 단자는 확실하게 단락되어야 합니다. 동안 장비 작동 중에 단자 X는 고전압이 단자에 유입되는 것을 방지하기 위해 직접 확실하게 접지되어야 합니다. 2차 인클로저를 손상시켜 장비를 손상시키고 개인의 안전을 위협할 수 있습니다.

2. 작동 및 유지 관리 및 안전 예방 조치

장비는 완전히 밀봉된 오일 침지 구조를 갖추고 있어 안정적인 성능을 보장하고 별도의 장비가 필요하지 않습니다. 일상적인 오일 샘플링 및 테스트를 위해. 일상적인 유지 관리에는 장비 밀봉 상태를 정기적으로 점검하는 것만 필요합니다. 이상소음, 2차전압 이상, 갑작스런 이상현상에 대한 상태, 단자 조임 및 문제 해결 개방형 델타 연결에서 전압 스파이크가 발생합니다. 장비의 고정볼트 및 실링을 무단으로 분해하는 행위 구조는 엄격히 금지됩니다. 커패시터 분배기와 전자기 장치는 다음 사항 없이 분해해서는 안 됩니다. 제조업체의 허가. 장비를 폐기한 후에는 현지 환경 관리 부서에 인계해야 합니다. 환경 오염을 방지하기 위해 중앙 집중식 및 무해한 처리를 위한 보호 부서.

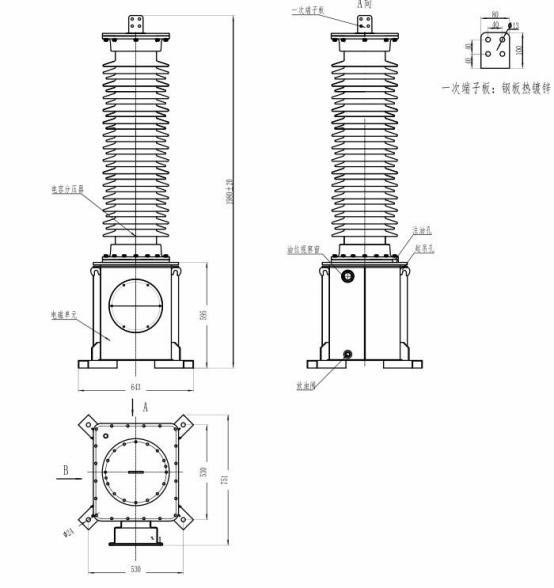

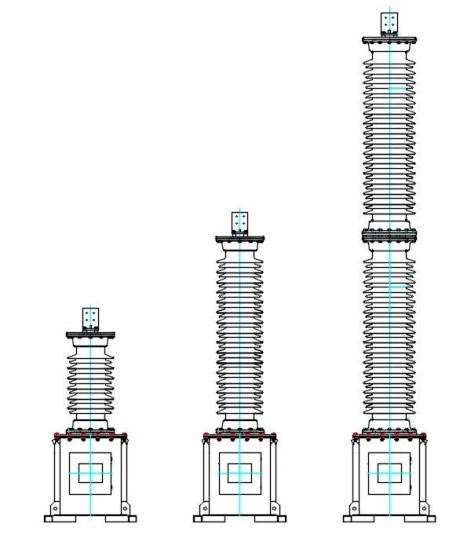

제품 치수.

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

FAQ

Q1: Usune 110 kV Pt 전압 변압기의 H, G 및 F 접미사 모델 간의 차이점은 무엇입니까? 어떤 시나리오에 적합합니까?

H는 해안 및 심하게 오염된 산업 시나리오에 적합한 내오염성 유형입니다. 연면 거리 및 내식성; G는 고도 2000m 이상의 지역에 최적화된 고고도형이며, 저전압 및 강한 자외선 환경에 적합합니다. F는 중성점 비효율 전용형입니다. 해당 전력망 시스템에 적합한 더 강한 과전압 내성을 갖춘 접지. 적절한 모델 프로젝트의 지리적 환경과 전력망 시스템을 기반으로 선택할 수 있습니다.

Q2: 장비 작동 중에 단자 D1, D2, N-X를 분리하는 것이 왜 엄격히 금지되어 있습니까?

D1과 D2는 댐퍼 터미널입니다. 열면 댐퍼 고장이 발생하여 내부 과전압 서지가 발생하고 커패시터와 전자기 장치에 영구적인 손상을 초래합니다. 캐리어 장비가 연결되지 않은 경우, N-X 단자를 분리하면 2차 정션박스에 고전압이 유입되어 2차가 소손됩니다. 감시 및 보호 장비를 사용하여 안전 사고를 유발합니다. 터미널 연결의 신뢰성은 다음과 같아야 합니다. 장비를 시운전하기 전에 점검하십시오.

Q3: Usune 110kV Pt 전압 변압기는 작동 중에 주기적인 오일 샘플링과 테스트가 필요합니까?

아니요. 주기적인 오일 샘플링 및 테스트는 필요하지 않습니다. 전자기 장치는 저전압에서 작동하며 공장을 떠나기 전에 완전한 밀봉 및 성능 테스트 세트가 완료되어 신뢰성이 보장됩니다. 밀봉 성능. 현장 샘플링은 장비의 내부 압력 균형을 방해하여 다음과 같은 결과를 초래합니다. 오일 레벨 저하, 수분 침입, 절연 열화 등 잠재적인 문제가 발생할 수 있습니다. 정기점검만 씰의 무결성과 전기 매개변수의 안정성을 검증해야 합니다. 매개변수가 비정상인 경우 전문적인 테스트를 위해서는 제조업체에 문의하십시오.
