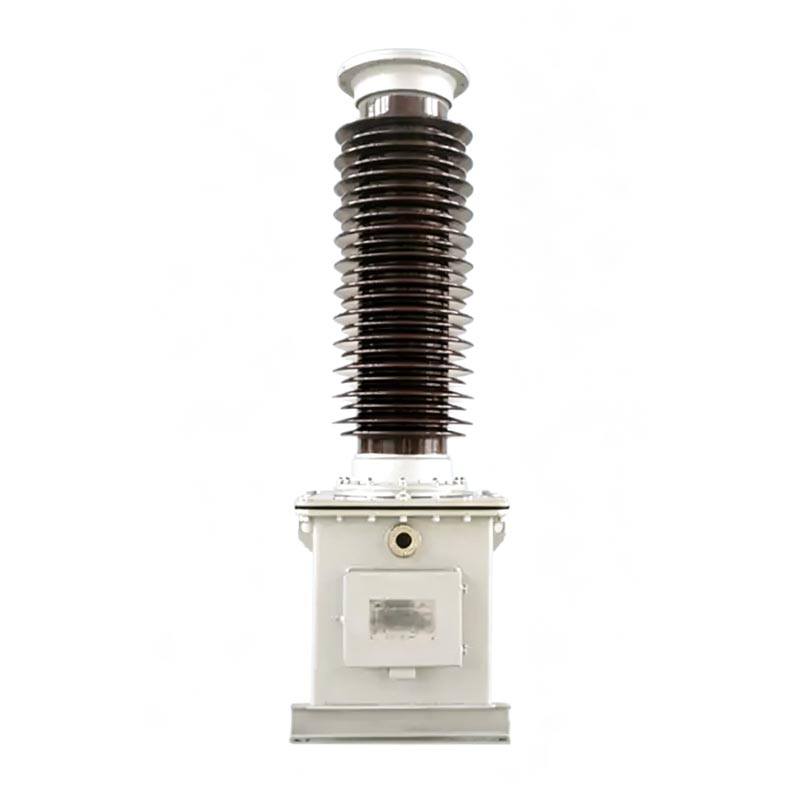

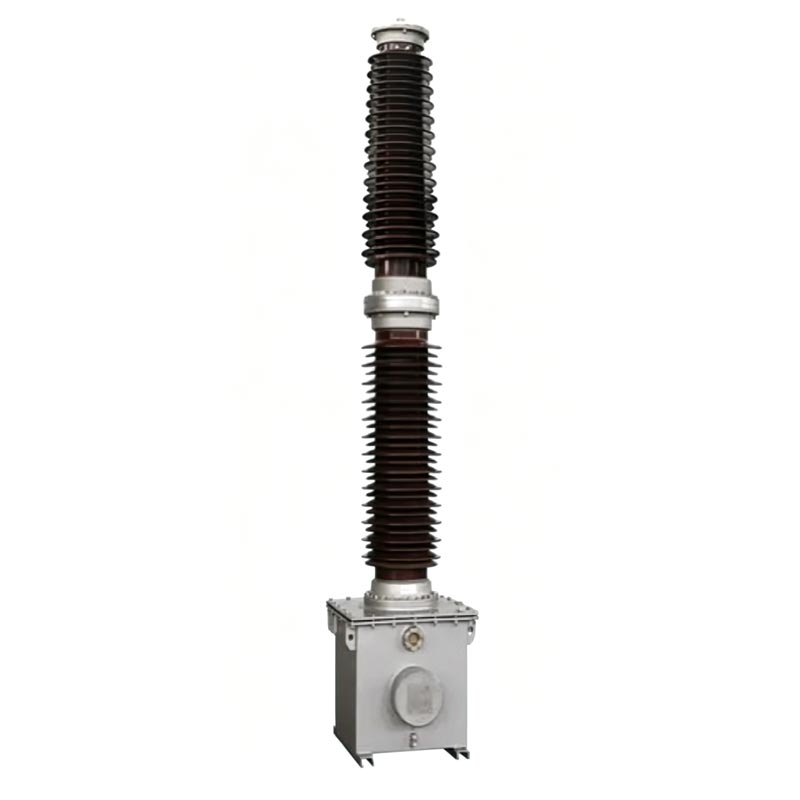

실외 전압 변압기

Usune TYD 시리즈 실외 전압 변압기는 35kV에서 220kV까지의 모든 전압 레벨을 포괄하여 고전압을 변환합니다. 에너지 계측, 전압 측정, 릴레이 보호 및 그리드 동기화 검증. 기존의 전자기 전압 변압기와 비교하여, 이 제품은 또한 철공진 문제를 방지하는 전력선 캐리어 통신 커플링 기능을 갖추고 있습니다. 전반적으로 구조가 안정적이어서 고전압 전력망의 장기적으로 안전하고 안정적인 작동을 보장하여 핵심이 됩니다. 스마트그리드 구축을 위한 지원장치.

커패시터 전압 변압기

TYD-35 (66, 110/220)kV-0.01 (0.02)

일반 지침

제품 모델 설명

TYD 시리즈 모델 코드는 제품 매개변수와 적용 가능한 시나리오를 명확하게 정의하여 엔지니어링을 촉진합니다. 선택 및 현장 설치. 코딩 규칙은 다음과 같습니다.

1. 모델 구조: TYD ① – ② ③

- TYD: 용량성 변압기용 코드
- ① : 시스템의 정격상 전압 (단위 : kV)
- ②: 전압 분배기의 정격 정전 용량(단위: μF, 옵션 0.01μF, 0.02μF)
- ③: 기능적 특징 접미사 코드

2. 접미사 코드 설명:

- H : 내오염형으로 오염이 심한 지역에 적합
- G: 고도 2000m 이상의 지역에 적합한 고고도 유형
- F: 중성점 비효율적으로 접지된 시스템에 적합

3.전형적인 모델의 예

110kV 전압 레벨을 나타내는 TYD110/√3-0.02FH, 0.02μF의 전압 분배기 정격 커패시턴스, 다음에 적합 중성점 비효율적으로 접지된 시스템 및 클래스 D 오염 환경, 용량성 전압 변압기.

핵심 기능

1.정확한 계측 및 전압 측정

고정밀 전압 획득 및 에너지 계량이 가능하여 전력망의 정확한 정착을 보장합니다. 소비 데이터.

2. 전력망 보호 및 자동 제어

계전기 보호, 전력망 자동 제어 및 동기화를 위한 안정적인 전압 신호 제공 검증하여 시스템 장애에 대한 신속한 대응이 가능합니다.

3.전력선 통신 커플링

전력선 반송파 통신용 커플링 커패시터 역할을 하여 전력선 신호 전송을 달성합니다. 추가 배선.

실행기준

실외 전압 변압기의 전체 생산 및 테스트 과정은 국가 규정을 엄격히 준수합니다. 권위 있는 표준, 엔지니어링 승인 사양을 완벽하게 충족:
- GB/T20840.1-2010 "계기용 변압기 - 1부: 일반 기술 요구 사항"
- GB/T20840.5-2013 "계기용 변압기 - 5부: 용량성 전압에 대한 보충 기술 요구 사항 트랜스포머"
- GB/T19749-2005 "결합 커패시터 및 용량성 전압 분배기"

적용 가능한 환경 조건

실외용 변압기는 뛰어난 환경 적응성을 자랑하며 복잡한 환경에서도 안정적으로 작동할 수 있습니다. 야외 조건. 표준 적용 매개변수는 다음과 같습니다.
- 설치 시나리오: 실내 및 실외 사용에 적합
- 주변 온도: -40℃~+45℃(특수 조건은 맞춤화 및 협상 가능)
- 최대 풍속: ≤150km/h
- 정격 고도: 2000m 이하(G형 고고도 버전은 더 높은 고도에 적응)
- 아이싱 두께 : ≤10mm
- 오염 방지 등급: 표준 클래스 D(연면 거리 ≥ 43.3mm/kV), 옵션 클래스 E(연면 거리 ≥ 53.7mm/kV)

제품 구조적 장점

Usune TYD 시리즈 CVT는 용량성 전압이라는 두 가지 핵심 부품으로 구성된 모듈식 통합 구조를 채택합니다. 분배기와 전자기 장치. 구조는 견고하고 내구성이 있습니다.

1. 고강도 용량성 전압 분배기

고품질의 박막 및 축전기 종이 복합 유전체를 활용합니다. 여러 커패시터 요소는 도자기 부싱 내부에 직렬로 연결되어 있으며 고품질 절연유가 진공 함침되어 있습니다. 완전히 밀폐형 구조에는 오일 보상 장치가 장착되어 내부 전압 안정성을 유지하고 오일을 제거합니다. 누출 및 습기 문제. 볼트 조립 구조는 편리한 설치와 안전한 연결을 보장합니다.

2.전자기장치 일체화

내장된 중간 변압기, 보상 리액터 및 급속 포화 리액터 댐퍼를 포함하며 모두 밀봉되어 있습니다. 기름이 채워진 강철 탱크 내. 공장을 떠나기 전에 저전압 분배기와 사전 조립되어 있으며, 절연 오일 시스템의 완전한 격리를 보장하고 상호 간섭을 제거합니다.

3. 안전 보호 설계

명확한 표시가 있는 전용 댐핑, 접지 및 반송파 단자가 장착되어 있습니다. 다중 보호 고전압 누출, 2차 장비 손상 등의 안전 위험을 효과적으로 방지하는 구조입니다.

엔지니어링 응용 카스

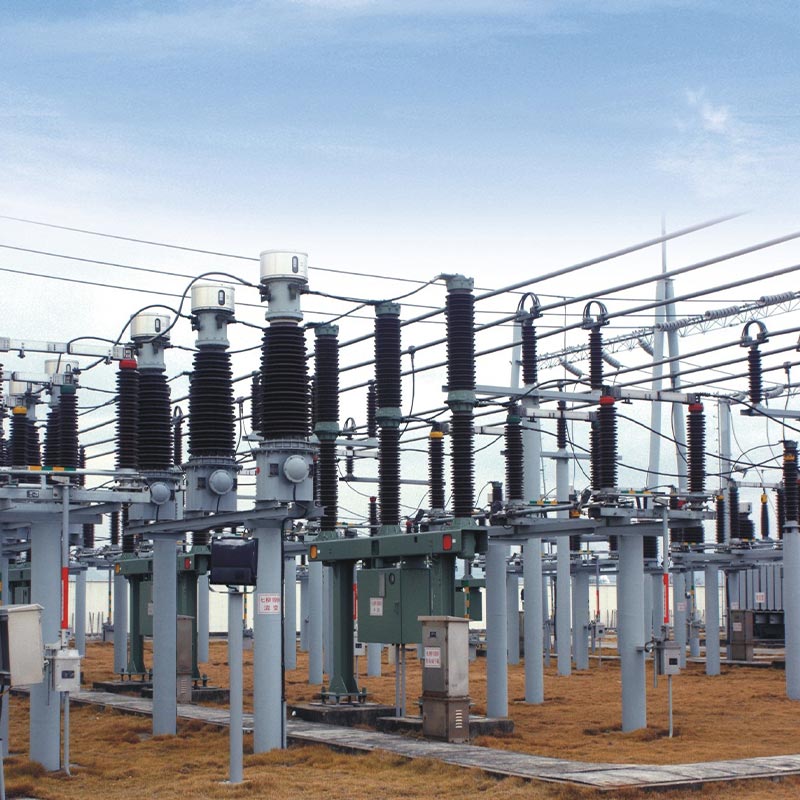

고전압 CVT 장비의 고품질 공급업체인 Usune의 TYD 시리즈 전압 변압기는 저장성 저우산(Zhoushan)의 110kV 도시 전력망 개조 핵심 프로젝트에 성공적으로 적용되었습니다. 는 프로젝트는 지역의 복잡한 작동 조건에 적합한 클래식 모델 TYD110/√3-0.02FH를 선택했습니다. 오염이 심하고 중립점이 효과적으로 접지되지 않은 해안 지역.
이 변전소의 원래 장비는 불안정한 전압 측정과 약한 간섭 방지 문제로 어려움을 겪었습니다. 능력. CVT를 Usune TYD 시리즈 CVT로 교체한 후 장비는 더 오랫동안 안정적으로 작동해 왔습니다. 3년 이상 높은 온도와 같은 열악한 환경에서도 정확한 미터링과 안정적인 신호 출력을 유지합니다. 습도, 염수 분무 및 강한 바람. 이는 변전소 계전기 보호 및 캐리어에 대한 안정적인 지원을 제공합니다. 통신, 지역 전력망 운영의 신뢰성을 효과적으로 향상시키고 장비를 줄입니다. 고장률을 확인하고, 제품의 우수한 내후성, 내오염성 성능을 완벽하게 검증합니다.

작동 및 유지 관리 사양

1. 핵심 작동 매개변수

- 장기간 동작 : 정격전압의 1.2배 (1.2Un)
- 단기 과부하 : 1.5Un 전압에서 30초간 동작 가능
- F형 전용 : 1.9Un 전압에서 8시간 연속 동작 가능

2. 일일 유지 관리 요구 사항

- 절연유 누출을 방지하기 위해 장비의 밀봉 상태를 정기적으로 점검하십시오.
- 댐핑 단자 d1 및 d2의 안정적인 연결을 보장합니다. 개방 회로 작동은 엄격히 금지됩니다.
- 캐리어 장비에 연결되지 않은 경우 N 및 X 단자는 확실하게 단락되어야 합니다.
- 실링 볼트 및 오일 충전 구멍 실링 구조의 무단 분해는 금지됩니다.
- 오일로 인한 안전 위험을 피하기 위해 전자기 장치의 일상적인 오일 샘플링 및 테스트가 필요하지 않습니다. 레벨이 떨어집니다.

제품 치수.

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

FAQ

Q1: Usune TYD 시리즈 CVT를 시운전하기 전에 어떤 핵심 테스트를 완료해야 합니까?

DL/T596-1996 표준에 따라 세 가지 핵심 테스트를 완료해야 합니다. 첫째, 정전 용량 및 유전체 커패시터 분배기의 손실은 명판에서 2% 이하로 벗어나는 커패시턴스 값으로 테스트해야 합니다. 유전 손실 탄젠트 ≤0.002. 둘째, 전자기 장치의 절연 저항은 다음을 사용하여 테스트해야 합니다. 2500V 절연 저항계, 접지에 대한 각 단자의 절연 저항이 ≥500MΩ입니다. 셋째, 정확도 교정 테스트에서는 표유 용량 간섭을 줄이고 다음을 보장하기 위해 고전압 리드의 각도를 늘려야 합니다. 측정 정확도.

Q2: 실외 계기용 변압기를 현장 설치할 때 주요 예방 조치는 무엇입니까?

첫째, 커패시터 분배기와 전자기 장치는 일치하는 세트이며 규정에 따라 설치되어야 합니다. 명판 번호; 임의로 교환할 수 없습니다. 둘째, 전자기 장치의 리프팅 구멍 게양에는 오일 탱크를 사용해야합니다. 장비를 방지하기 위해 커패시터 도자기 슬리브를 들어 올리는 것은 금지되어 있습니다. 손상. 셋째, 기초는 M20 고강도 볼트로 고정해야 하며 장비의 전체적인 기울기는 반드시 2/1000mm를 초과하지 마십시오. 넷째, X 단자가 확실하게 접지되어 있고 댐핑 단자가 단단히 고정되어 있는지 확인하십시오. 장비 손상을 방지하기 위해 연결되었습니다.

Q3: H, G, F 접미사 모델은 어떤 시나리오에 적합합니까?

H는 오염 방지형으로 해안 지역과 같이 오염이 심하고 부식성이 높은 환경에 적합합니다. 산업 광산; G는 고고도형으로 고고도, 저전압, 저온에 최적화된 제품입니다. 2000m 이상의 지역에 적합한 환경; F는 중성점용으로 특별히 설계된 시스템 적응형입니다. 과전압 내성이 더 강하고 특수 전력망에 적합한 비 효과적으로 접지된 전력 시스템 작동 조건.

공장 강도 및 서비스 보증

Zhejiang Usune Electric은 R&D, 생산, 그리고 판매. 고압변압기 분야에서 다년간의 경험을 바탕으로 완벽한 생산 시스템을 보유하고 있습니다. 그리고 엄격한 품질 검사 과정을 거쳐야 합니다. 모든 TYD 제품은 국가 표준 테스트를 통과하여 안정성을 보장합니다. 성능과 높은 비용 효율성. 표준화된 제품과 맞춤형 솔루션을 제공할 수 있습니다. 다양한 전압 레벨, 환경 조건 및 전력망 요구 사항을 충족하여 안정적인 고전압 제공 글로벌 전력 프로젝트를 위한 지원 장비.
