그만큼220kV 차단 스위치220kV AC 송전 변전소용으로 설계된 고전압 실외 절연 장치입니다. 주로 전기 회로를 분리하고 눈에 보이는 안전 분리 지점을 제공하며 고전압 장비의 안전한 유지 관리 작업을 보장하는 데 사용됩니다.
중국의 전문 고전압 변전소 장비 제조업체인 당사는 안정적인 전기 성능, 강력한 실외 적응성 및 국제 표준 준수를 특징으로 하는 신뢰할 수 있는 220kV 단로기 스위치 솔루션을 제공합니다. 이 제품은 IEC 62271-102 요구 사항에 따라 설계되었으며 송전 및 배전 시스템에 널리 적용됩니다.
정상 작동 중에는220kV 차단 스위치정격 전류를 지속적으로 흘립니다. 유지 관리가 필요한 경우 개봉 후 명확하게 눈에 띄는 절연 간격을 만들어 작업자가 다운스트림 전기 장비를 안전하게 검사하고 수리할 수 있습니다.
차단 스위치는 무부하 전류 스위칭 작동을 위해 설계되었으며 회로 차단기 및 접지 스위치와 함께 작동하여 변전소 작동 안전성을 향상시킵니다.

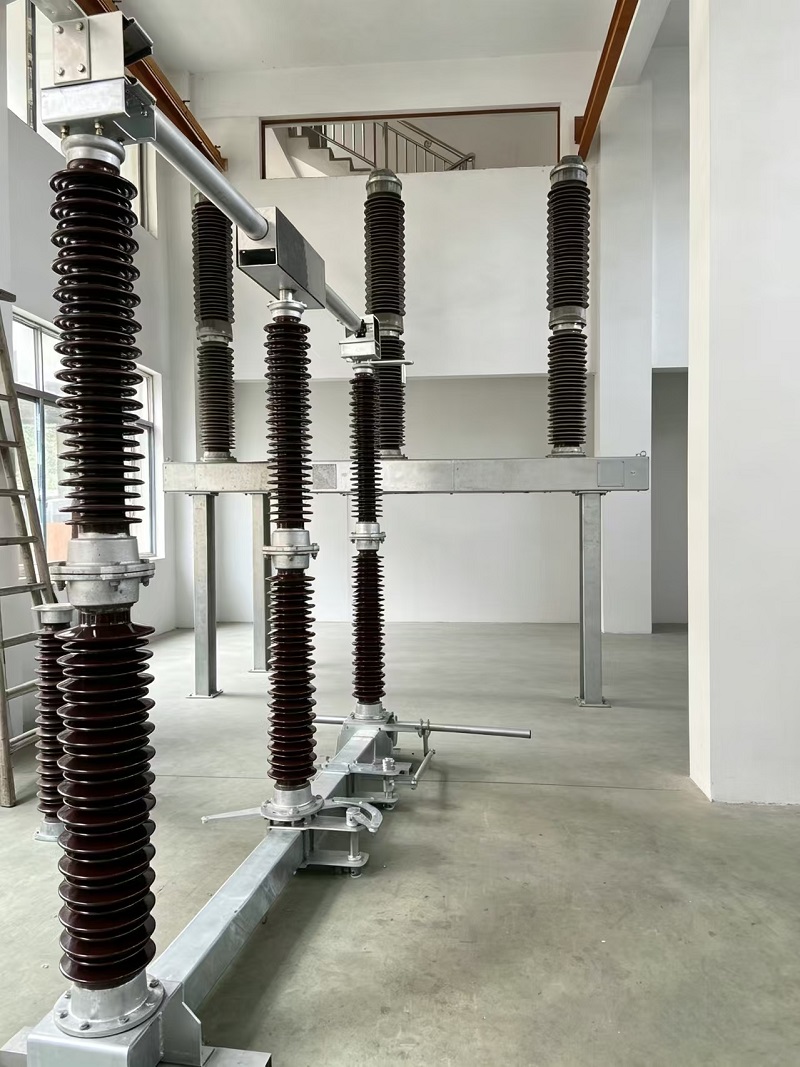

완전한 220kV 단로기는 3상 주요 구조, 지지 절연체, 전도성 시스템, 강철 베이스 프레임 및 모터 구동 작동 메커니즘으로 구성됩니다. 각 구성 요소는 고전압 조건에서 장기간 실외 작동에 최적화되어 있습니다.
전도성 접점은 고밀도 은도금 구리 합금 재료를 사용하여 제조됩니다. 이 설계는 접촉 저항을 효과적으로 줄이고 연속 작동 중 온도 상승을 최소화하며 전기 전도성 및 서비스 신뢰성을 향상시킵니다.
지지 절연체는 고급 알루미나 도자기 또는 선택적인 복합 실리콘 고무 재료로 제조됩니다. 절연 구조로 우수한 전기적 강도와 내환경성을 제공하여 옥외 변전소에서도 안정적인 동작을 보장합니다.
베이스 프레임은 내식성이 강한 용융 아연 도금 강철 구조를 채택했습니다. 장기간 옥외 설치에 적합하며 다양한 기상 조건에서도 기계적 강도를 유지하는 데 도움이 됩니다.
220kV 실외 차단 스위치에는 모터 구동식 작동 메커니즘이 장착되어 있으며 수동 비상 작동도 가능합니다. 메커니즘 박스는 먼지와 물 유입에 대한 보호 기능을 향상시키기 위해 IP54 보호 등급으로 설계되었습니다.
작동 메커니즘에는 원격 모니터링 시스템에 위치 피드백 신호를 제공하는 보조 접점이 포함되어 있습니다. 이를 통해 운영자는 현대 변전소에서 스위치 상태를 효율적으로 확인할 수 있습니다.
차단 스위치는 회로 차단기 및 접지 스위치와 통합되어 잘못된 작동을 방지할 수 있습니다. 안전 연동 시스템은 다음을 보장합니다.
| 제품 유형 | 실외 고전압 차단 스위치 |
| 정격전압 | 252kV |
| 정격 주파수 | 50Hz |
| 정격 연속 전류 | 1250A / 2000A / 2500A |
| 단시간 내전류(3s) | 40kA / 50kA |
| 피크 내전류 | 100kA / 125kA |
| 작동 방식 | 수동 비상 작동을 통한 모터 구동 작동 |
| 메커니즘 박스 보호 | IP54 |
| 적용규격 | IEC 62271-102 |
220kV 차단 스위치는 다음을 포함하여 고전압 송전 시스템에 널리 사용됩니다.
안정적인 절연 성능과 강력한 환경 적응성을 갖춘 이 장비는 현대 전력 시스템의 안전하고 안정적인 작동을 지원합니다.
220kV 단로기는 실외 설치용으로 설계되었으며 다양한 환경 조건에서 안정적으로 작동할 수 있습니다.
이 제품은 단열 솔루션, 작동 메커니즘, 환경 적응 기능을 포함한 다양한 프로젝트 요구 사항에 따라 맞춤화될 수 있습니다.
경험이 풍부한 중국 고전압 변전소 제조업체로서 당사는 신뢰할 수 있는 맞춤형 송전 솔루션을 제공하는 데 중점을 두고 있습니다. 당사의 220kV 차단 스위치는 고급 구조 설계, 내구성 있는 재료 및 엄격한 품질 관리를 결합하여 현대 전력 시스템의 까다로운 요구 사항을 충족합니다.
IEC 표준 준수, 유연한 구성 옵션 및 전문 기술 지원을 통해 당사의 220kV 단로기는 고전압 변전소의 안전한 절연 및 효율적인 작동을 위한 신뢰할 수 있는 솔루션을 제공합니다.
-
