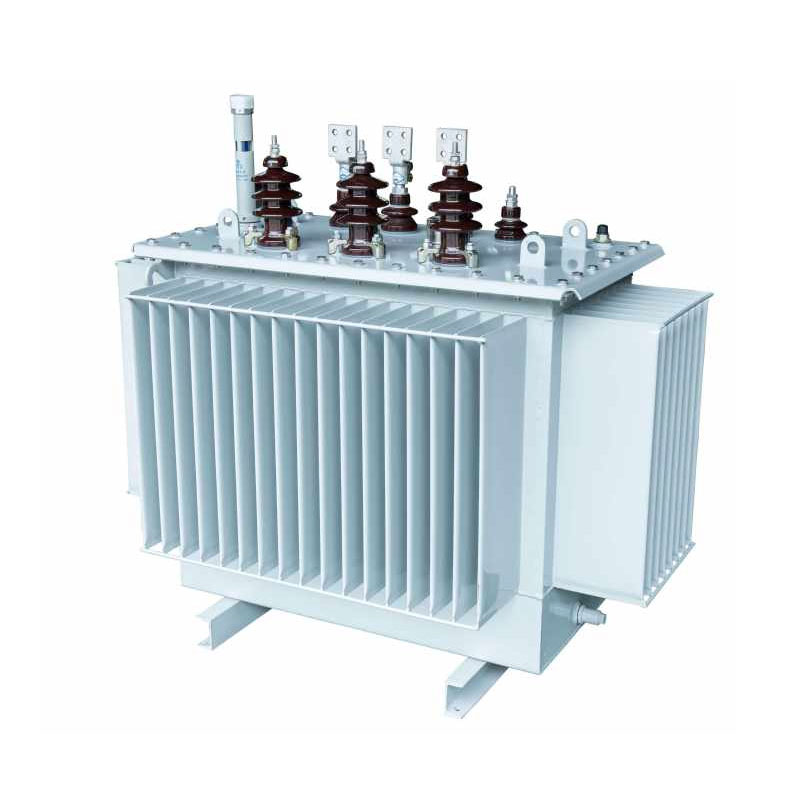

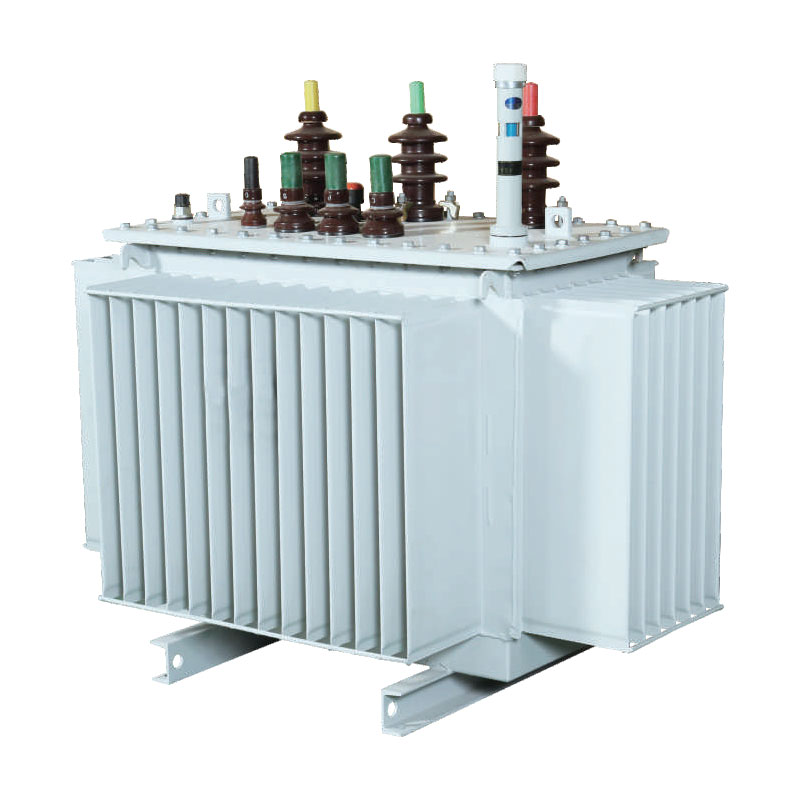

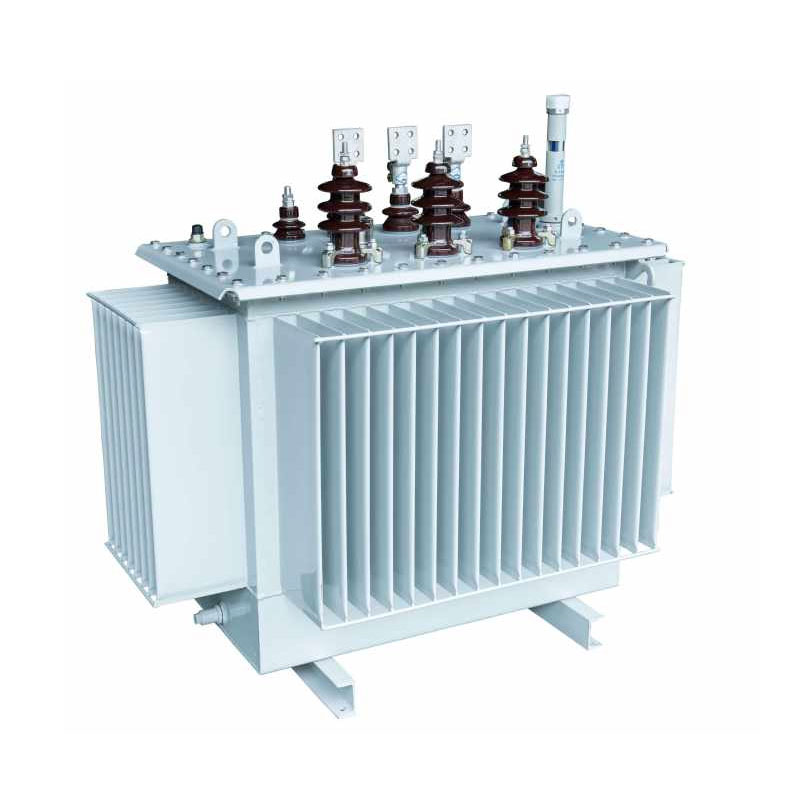

1600KVA 오일 침지형 배전 변압기

Usune 1600kVA 유침형 배전 변압기는 기존 변압기에서 발견되는 일반적인 문제를 해결하도록 최적화되었습니다. 높은 손실, 과도한 소음, 3상 불균형, 열악한 환경 적응성과 같은 변압기. 핵심 정삼각형을 형성하는 3D 상처 레이아웃을 활용합니다. 자기 회로는 3개의 동일한 길이로 간격이 없습니다. 거리가 최소화되는 자기 경로. 코어기둥 단면이 원형에 가까워지며, 투자율 효율을 높여 무부하 손실과 작동 소음을 근본적으로 줄여 정밀한 3상 균형 및 고조파 간섭 완화.

10kV, 20kV, 36kV 전압 애플리케이션에 적합한 제품으로 표준화된 시설에서 정밀하게 제작된 제품입니다. 엄격하고 포괄적인 테스트를 거칩니다. 안정적인 성능, 강력한 과부하 저항 및 높은 기능을 갖추고 있습니다. 운영 안전성이 뛰어나 조립식 또는 모듈형 변전소와의 통합을 위한 이상적인 선택이며 선호되는 현대적인 스마트 그리드 업그레이드를 위한 솔루션입니다.

핵심 구조적 특징

1. 핵심 시스템

코어는 수입 West를 사용하여 가공된 고투과성, 저손실 방향성 실리콘 강판을 사용합니다. 독일 게오르그(Georg)의 가로 절단 장비와 45° 심리스 접합 기술. 규소강판이 형성됩니다. 다단계 원형 단면 구조로 자기 회로 에어 갭을 완전히 제거하고 누설 자속 손실을 줄여 작동 소음과 무부하 전력 소비를 효과적으로 낮춥니다. 전반적인 핵심 구조가 콤팩트하고 안정적이며 자기포화저항이 높아 장기간 원활한 장비 사용이 가능합니다. 운영.

2. 권선구조

1600kVA 유침 배전 변압기는 차별화된 권선 설계를 사용합니다. 원통형 구조를 특징으로 하며 저전압 권선은 원통형과 포일형을 모두 지원합니다. 구성. 이 디자인은 단락 및 번개에 대한 장비의 저항을 크게 향상시킵니다. 전류 서지로 인한 코일 변형이나 손상을 방지합니다. 높은 및 저전압 코일은 자기 회로 분포를 최적화하여 보다 균일한 전력 전송을 보장하고 전반적인 운영 효율성을 종합적으로 개선합니다.

3. 탱크 구조

탱크는 특수 골판지 탱크 생산 라인을 사용하여 고정밀 냉간 압연강으로 제작됩니다. 표면은 석유화학 등급의 부식 방지 코팅으로 마감되어 있어 내유성 및 내유성이 장기간 유지됩니다. 화학적 침식으로 인해 다양한 가혹한 산업 환경에 적합합니다. 주름진 구조는 다음과 같은 역할을 합니다. 이중 목적: 효율적인 열 방출을 촉진하여 최대 부하 작동 중 온도 상승을 안정화합니다. 또한 변압기 오일의 열팽창 및 수축을 수용합니다. 완전히 밀봉된 구조 장치를 공기로부터 격리하여 절연유의 노화를 늦추고 장비 수명을 크게 연장합니다. 서비스 수명.

4. 단열구조

이 장치는 절연 강도가 높고 우수한 특성을 지닌 Class A 절연 시스템을 사용합니다. 고온 저항. 고전압 및 저압 코일이 동심원으로 배열되어 코일 간 간격이 내부를 최적화하기 위해 종이 튜브 덮개와 작은 오일 간격을 결합한 복합 구조를 활용합니다. 단열재 레이아웃을 개선하고 단열재 "데드존"을 제거합니다. 이는 내전압 성능을 효과적으로 향상시키고 절연 안정성, 절연 파괴 및 방전 결함을 방지하여 안전성과 신뢰성을 보장합니다. 장기 운영.

제품 유형

경제적 이익 및 에너지 절약/배출 저감

Usune 1600kVA 침지 배전 변압기는 뛰어난 에너지 절약 성능을 제공하여 사용자의 연간 전기 비용과 탄소 배출량을 크게 줄입니다. 다음 핵심 공식을 사용하면 장비의 작동 가치를 정확하게 정량화할 수 있습니다.
1. 연간 전기요금 공식: 연간 요금(CNY/년) = [무부하 손실(kW) + 부하 손실(kW) × (평균 부하율)²] × 365일 × 24시간 × 전기 요금
2. 탄소 배출 공식: 연간 CO2 배출량 = [무부하 손실(kW) + 부하 손실(kW) × (평균 부하율)²] × 365일 × 24시간 × 탄소 배출 계수(kg-CO2/kWh)
동일한 사양의 기존 변압기에 비해 이 제품은 무부하 및 부하 손실이 더 낮은 것이 특징입니다. 평균 부하율이 60%인 일반적인 산업 작동 조건에서 이 장치는 상당한 전력 절감을 달성하여 기업 에너지 비용을 직접적으로 줄이고 탄소 배출을 줄입니다. 이는 "이중 탄소" 정책 요구 사항에 부합하여 사용자에게 경제적, 환경적 가치를 모두 창출합니다.

기술적인 매개변수

10kV S11 시리즈 3상 유침 배전 변압기

참고: 정격 용량이 500kVA 이하인 변압기의 경우 표의 램프 위 부하 손실은 다음과 같습니다. 에 적용 가능 Dyn11 연결 그룹, 램프 아래의 부하 손실은 Yyn0 연결 그룹에 적용됩니다.

10kV S13 시리즈 삼상 올침형 배전 변압기

10kV S14 시리즈 3상 유침 배전 변압기

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

실제 적용 사례

전문적이고 신뢰할 수 있는 전력 장비 공급업체인 Usune의 1600kVA 10kV 침지형 배전 변압기는 광둥성 루펑시 둥하이 타운의 도시-농촌 그리드 혁신 프로젝트에 성공적으로 배치되었습니다. 설치 전력 용량 부족, 공급 불안정 등 지역적 문제를 효과적으로 해결했습니다.

업그레이드 이전에는 해당 지역의 기존 유통 장비의 용량이 부족했습니다. 여름 성수기 동안 수요, 전압 강하, 과부하로 인한 트립 등의 문제가 흔해 주거용 전력에 심각한 영향을 미침 중소기업의 사용 및 운영. 2026년에 지역 전력 공급국이 그리드 업그레이드를 시작했습니다. 프로젝트. 제품 성능, 에너지 절약 능력, 운영 능력 등을 다차원적으로 비교한 후 안정성을 고려하여 Usune의 고효율 유침식 배전 변압기를 선택했습니다.

이 프로젝트는 조립식 변전소 설치 모델을 활용했습니다. 일단 시운전되면 장비의 특징은 다음과 같습니다. 낮은 손실, 낮은 소음, 뛰어난 3상 밸런스를 통해 해당 지역의 전원 공급 병목 현상을 효과적으로 제거했습니다. 장치는 비정상적인 소음이나 고조파 없이 고온, 고부하 하절기 조건에서 안정적으로 작동합니다. 간섭. 측정된 데이터에 따르면 장비 손실은 표준 변압기의 손실보다 훨씬 낮습니다. 국가 벤치마크; 연간 그리드 전기 비용은 18% 이상 감소했으며 탄소 배출도 감소했습니다. 안정적인 전력 공급으로 주민에게 안정적인 전력 공급과 지역 가공을 위한 지속적인 생산이 보장됩니다. 기업은 이 프로젝트를 광동 동부의 에너지 절약형 그리드 혁신을 위한 벤치마크로 확립했습니다.

FAQ

Q1: Usune 1600kVA 침지 배전 변압기는 어떤 시나리오에 적합합니까?

제품 라인은 10kV, 20kV 및 36kV의 전압 레벨을 포괄하여 탁월한 적응성을 제공합니다. 그것은 주로 도시-농촌 그리드 업그레이드, 산업 및 광업 기업의 배전 및 배치에 사용됩니다. 화학, 식품 가공 공장 등 열악한 산업 환경. 조립식과 호환됩니다. 인클로저 및 복합 변전소를 포함하고 터널 엔지니어링과 같은 시나리오의 고전력 공급 요구 사항을 충족합니다. 프로젝트 및 대규모 상업 단지.

Q2: 기존 제품과 비교하여 이 변압기의 핵심 장점은 무엇입니까?

동일한 용량의 기존 변압기와 비교하여 이 제품은 네 가지 주요 장점을 제공합니다. 첫째, 3D 틈이 없는 자기 회로를 갖춘 권선형 코어 설계로 손실이 적고 소음이 감소합니다. 두 번째, 최적화된 코일 및 절연 구조는 우수한 단락 저항과 향상된 작동 안전성을 제공합니다. 세 번째, 산업 등급의 내부식성 골판지 오일 탱크는 열악한 작동 조건에 적합하며 더 긴 서비스 수명; 넷째, 정밀한 3상 밸런싱은 3차 고조파를 억제하여 더 많은 것을 보장합니다. 안정적인 전원 품질.

Q3: 1600kVA 침지 배전 변압기의 서비스 수명과 장기 유지 관리 비용은 얼마입니까?

이 장비는 장치를 공기로부터 격리시켜 노화를 지연시키는 완전 밀봉된 오일 탱크 구조를 갖추고 있습니다. 절연유를 사용하여 20년 이상의 사용 수명을 보장합니다. 성숙하고 안정적인 디자인과 뛰어난 고장률이 낮고 자주 유지보수할 필요가 없으며 오일 레벨과 작동 상태를 정기적으로 점검하기만 하면 됩니다. 소음이 필요합니다. 기존 변압기에 비해 인건비와 재료비를 대폭 절감합니다. 운영 및 유지 관리를 통해 전체 수명 주기에 걸쳐 탁월한 비용 효율성을 제공합니다.
