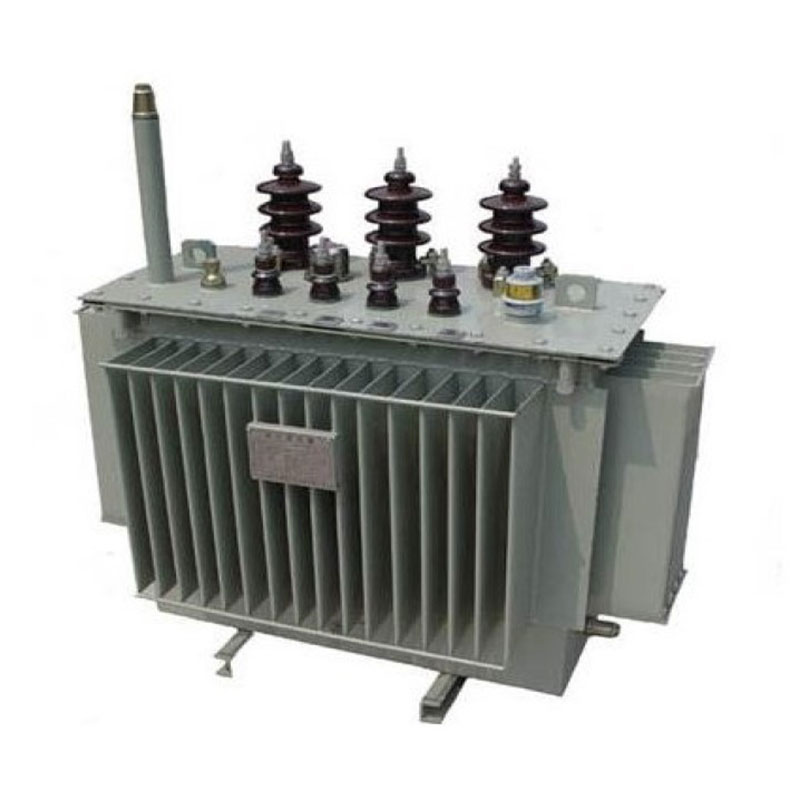

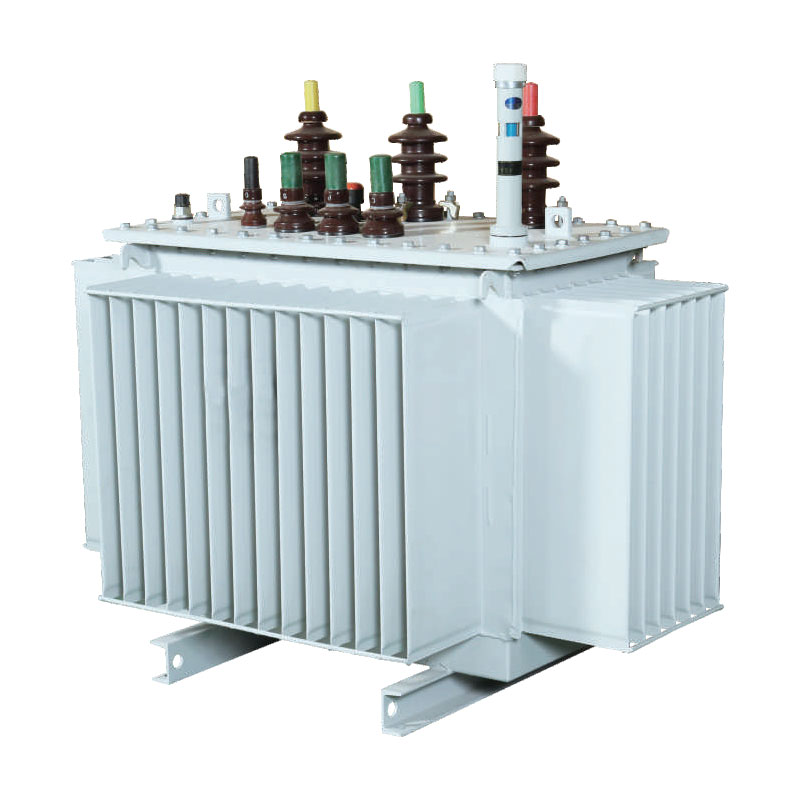

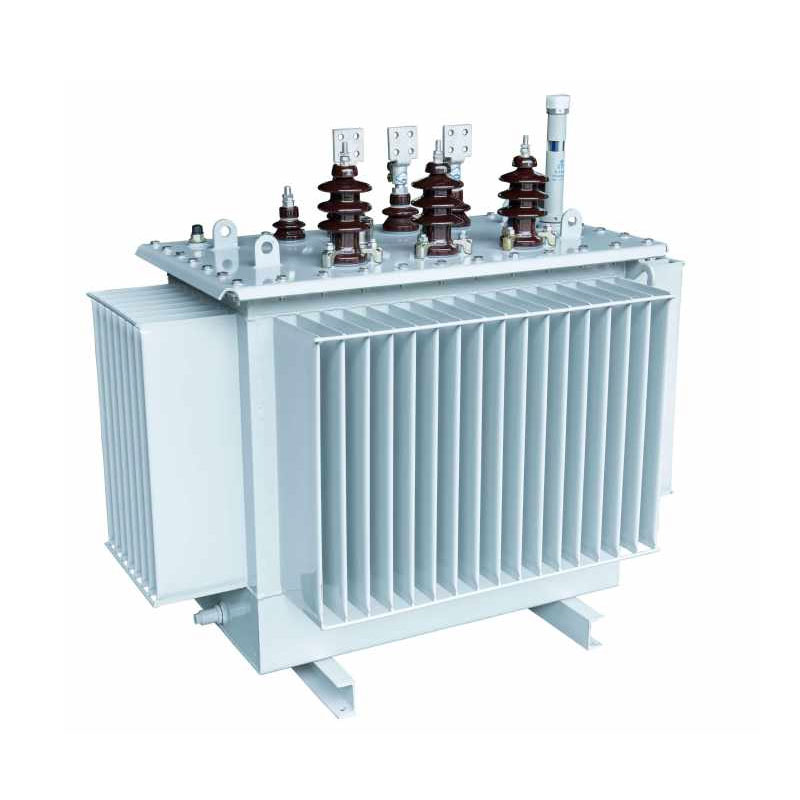

630kVA 오일 침지형 자체 냉각 변압기

이 630kVA 유침형 자냉식 변압기는 차세대 고성능 배전을 대표합니다. 변압기. 코어는 정삼각형 구성을 기반으로 한 3D 상처 디자인을 활용하여 최단 거리를 보장합니다. 에어 갭이 없는 3상 모두에 대해 동일한 길이의 자기 경로를 제공하는 반면, 코어 컬럼 단면은 원에 가깝습니다. 기존 장비에 비해 손실과 소음을 효과적으로 줄이고 정밀성을 달성합니다. 3상 밸런스는 3차 고조파를 억제하고 상당히 최적화된 전기 성능을 제공합니다.

10kV, 20kV, 36kV의 전압 레벨을 지원하는 이 장치는 오일 침지형 자체 냉각 방식을 사용하므로 별도의 냉각이 필요하지 않습니다. 외부 냉각 장치로 작동 및 유지 관리가 쉽고 다양한 작업에 대한 강력한 적응력을 보장합니다. 조건. 그것은 도시 및 농촌 그리드, 산업 및 광업 기업, 통합 변전소에서 널리 사용됩니다. 응용 프로그램. 신뢰할 수 있는 전력 장비 공급업체인 Usune은 성숙한 공급망을 바탕으로 표준화된 글로벌 고객에게 고품질 제품과 포괄적인 지원 서비스를 제공합니다.

핵심 구조적 특징 및 기술적 장점

1. 고정밀, 저손실 코어

코어는 수입 GEORG를 사용하여 가공된 고투과성 방향성 실리콘 강판으로 구성됩니다. 교차 절단 장비와 45° 심리스 접합 기술로 자기 회로 에어 갭을 완전히 제거합니다. 는 시트를 다단계 원형단면으로 형성하여 자기저항을 대폭 감소, 무부하 손실 및 작동 소음. 이 설계는 3상 변압기와 같은 기존 변압기의 일반적인 문제를 해결합니다. 불균형과 높은 손실을 방지하여 장기간 저소비 작동을 보장합니다.

2. 고강도, 충격에 강한 코일 구조

고전압 권선은 원통형 구조를 사용하는 반면, 저전압 권선은 다음 중 하나를 선택할 수 있습니다. 특정 작동 조건에 적합한 원통형 및 포일 구성. 이 설계는 자속을 최적화합니다. 분배하여 단락 및 낙뢰 서지에 대한 장비의 저항을 효과적으로 향상시키는 동시에 국부적인 과열을 방지합니다. 뛰어난 작동 안정성과 간섭 저항을 보장합니다. 산업 현장, 실외 전력망 등 복잡한 환경에 적합합니다.

3. 부식에 강하고 내구성이 뛰어난 골판지 오일 탱크

탱크는 특수 골판지 탱크 생산 라인을 사용하여 정밀 냉간 압연강으로 제조되며, 부식 방지 표면 코팅이 되어 있어 오일 노출과 같은 가혹한 조건을 견딜 수 있습니다. 화학적 부식. 골판지 디자인은 효율적인 열 방출과 적응형 변형을 결합합니다. 능력; 절연유의 열팽창 및 수축을 수용하고 완전한 공기를 유지합니다. 오일 노화를 지연시키고 장비의 서비스 수명을 크게 연장합니다.

4. 안전성이 높은 단열구조

630kVA 유침형 자냉식 변압기는 동심원이 높은 클래스 A 절연 구조를 사용합니다. 저전압 권선. 코일 간 절연은 판지 슬리브와 소형 슬리브를 결합한 복합 설계를 활용합니다. 오일 갭 - 높은 절연 강도와 뛰어난 밀봉 성능을 보장합니다. 이 디자인은 효과적으로 완화합니다. 누수, 합선, 절연파괴 등의 안전위험을 차단하고 24시간 연속운전을 지원하며, 국가 전력 안전 표준을 준수합니다.

제품 유형

에너지 절약 및 경제적 이익 분석

630kVA 유침형 자냉식 변압기는 탁월한 에너지 절약 및 탄소 감소 기능을 제공합니다. 표준화된 공식을 통해 연간 전기 비용과 탄소 배출량을 정확하게 계산할 수 있습니다. 기업의 에너지 효율성 업그레이드 및 비용 관리를 위한 데이터 기반 지원. 핵심 공식은 다음과 같습니다.

1. 연간 전기요금 공식: 연간 전기요금(CNY/년) = [무부하 손실(kW) + 부하 손실(kW) × (평균 전력량) 부하율)²] × 365 × 24 × 전기요금
2. 연간 CO2 배출량 공식: 연간 탄소 배출량(kg) = [무부하 손실(kW) + 부하 손실(kW) × (평균 부하) 계수)²] × 365 × 24 × 탄소배출계수(kg-CO²/kWh)

기존의 구형 변압기에 비해 이 제품은 무부하 및 부하 손실이 현저히 낮습니다. 친환경 전력 업그레이드 정책에 맞춰 전기 비용과 탄소 배출을 줄입니다. 그것은 높은 제공 장기간 운영을 위한 비용 효율성과 짧은 투자 회수 기간으로 경제적, 환경적 가치를 모두 제공합니다.

기술적인 매개변수

10kV S11 시리즈 3상 유침 배전 변압기

참고: 정격 용량이 500kVA 이하인 변압기의 경우 표의 램프 위 부하 손실은 다음과 같습니다. 에 적용 가능 Dyn11 연결 그룹, 램프 아래의 부하 손실은 Yyn0 연결 그룹에 적용됩니다.

10kV S13 시리즈 삼상 올침형 배전 변압기

10kV S14 시리즈 3상 유침 배전 변압기

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

실제 적용 사례

1. 도시 및 농촌 전력망 고도화 사업

저장성의 농촌 그리드 업그레이드 프로젝트에서는 낡고 손실이 큰 장비를 일괄 교체했습니다. 어드레싱 상당한 부하 변동, 3상 불균형, 과도한 고조파 등의 문제가 발생합니다. 제품 - 전압 안정화 및 균형을 위한 3D 상처 코어의 장점을 활용하여 근본적으로 개선되었습니다. 전원 공급 장치 품질. 현장 측정 결과, 장치당 무부하 손실이 30% 이상 감소하고 손실률도 40% 감소한 것으로 나타났습니다. 배전지역의 전원공급 실패율. 이 장치는 복잡한 농촌 운영에 매우 적합합니다. 조건을 충족하여 에너지 효율적인 그리드 업그레이드를 촉진합니다.

2. 대형 트럭 충전소 프로젝트

쑤저우에 있는 대형 트럭 충전소는 지원을 위해 이 변압기 모델의 여러 장치를 배치했습니다. 장입 파일의 빈번한 시작/정지 및 급격한 부하 변화를 포함하는 작업. 뛰어난 보온성으로 소산 성능(유침형 자체 냉각), 변압기는 안정적이고 제어 가능한 코일을 유지합니다. 과열 관련 트립 없이 전부하 작동 중 온도. 이를 통해 24시간 중단 없는 서비스를 보장합니다. 스테이션 운영을 통해 유지 관리 및 가동 중지 시간과 관련된 비용을 효과적으로 절감합니다.

FAQ

Q1: Usune 630kVA 오일 침지형 자가 냉각과 호환되는 전압 수준 및 애플리케이션 시나리오는 무엇입니까? 변압기?

이 제품은 모든 주류 고전압 정격(10kV, 20kV 및 36kV)을 지원하며 애플리케이션에 적합합니다. 도시 및 농촌 전력망 업그레이드, 산업 및 광업 배전, 충전소 등 조립식 또는 모듈식 변전소. 팬이 없고 실외에 적합한 오일 침지형 자체 냉각 설계가 특징입니다. 설치; 극한의 온도, 먼지 및 가벼운 부식에 대한 저항력이 있어 뛰어난 적응성을 제공합니다. 다양한 작동 조건에 따라.

Q2: 이 변압기의 구체적인 에너지 절약 이점은 무엇이며 비용을 어떻게 절감합니까?

이 제품의 핵심 에너지 절약 기능은 3D 틈이 없는 상처 코어 구조로, 자성을 크게 낮춥니다. 회로, 무부하 및 부하 손실을 방지하는 동시에 고조파 및 열 관련 손실을 효과적으로 줄입니다. 표준 이하 작동 조건에 따라 기존 장비에 비해 전체 에너지 소비를 20%~30% 줄입니다. 같은 용량. 이를 통해 연간 전기 비용이 크게 절감되고 탄소 배출량이 감소합니다. 친환경 에너지 정책을 통해 장기적으로 탁월한 경제적 이익을 제공합니다.

Q3: 장비 사용 수명과 일일 운영 및 유지 관리(O&M) 측면에서 어떤 이점이 있나요?

이 장비는 공기 격리된 골판지 오일 탱크와 Class A 부식 방지 단열재를 사용합니다. 오일과 장치 자체의 노화를 크게 지연시켜 표준보다 서비스 수명이 길어집니다. 변압기. 낮은 고장률과 충격 및 간섭에 강한 저항력을 자랑합니다. 정기 유지 관리 오일 레벨과 절연 상태를 주기적으로 점검하면 O&M이 간단하고 비용 효율적입니다. 이상적입니다. 장기간의 중단 없는 작동이 필요한 시나리오에 적합합니다.
