산업용 전력 시스템의 지속적인 개발로 인해 발전소 및 전기 시설에는 장비 유지 관리 중 전력 분리를 위한 보다 안전하고 안정적인 솔루션이 필요합니다.고전압 차단 스위치안정적인 절연을 제공하고 유지 관리 효율성을 향상시켜 전기 안전을 보장하는 데 필수적인 역할을 합니다.

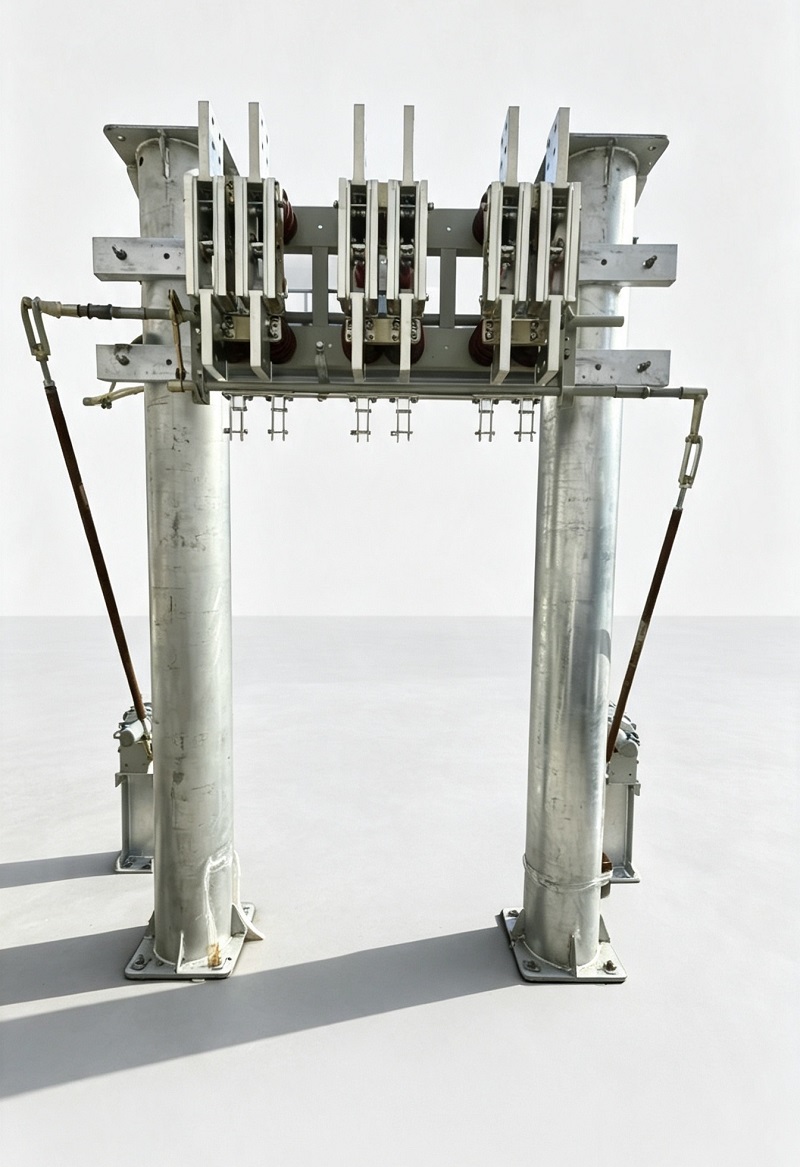

GN22-6 시리즈 실내 고전압 차단 스위치는 중전압 전력 시스템용으로 개발된 차세대 고전압 전기 장치입니다. GN22-6 시리즈는 고급 기계식 전송 기술, 최적화된 접촉 구조 및 고강도 전도성 부품을 통합하여 대규모 발전소 및 산업용 전기 애플리케이션에 안정적인 절연 성능을 제공합니다.
GN22-6 실내 고전압 차단 스위치는 주로 대규모 발전소 및 전기 시스템에서 장비 검사 및 유지 관리 중에 전원 공급 장치를 분리하는 데 사용됩니다. 이 제품은 3개의 독립적인 단극 장치 또는 통합 3극 어셈블리로 구성할 수 있어 다양한 전력 시스템 요구 사항에 맞는 유연한 설치 옵션을 제공합니다.
분리 스위치와 해당 작동 메커니즘은 GB 1985(교류 전류)를 준수합니다.고전압 차단 스위치및 접지 스위치)를 통해 안정적인 성능과 고전압 전기 장비 표준과의 호환성을 보장합니다.
| 목 | 기술 요구 사항 |
|---|---|
| 고도 | 1000m 이하 |
| 주변 온도 | -25℃ ~ +40℃ |
| 상대습도 | ≤90% (+25℃에서) |
| 설치환경 | 심한 부식성 가스, 염수분무, 먼지, 폭발성, 부식성 물질이 없을 것 |
| 진동상태 | 빈번한 심한 진동 없음 |
GN22-6 시리즈는 3극 나이프 블레이드 구조를 채택합니다. 각 극의 전도성 부품은 포스트 절연체 또는 부싱 절연체를 통해 베이스 프레임에 고정되어 안정적인 기계적 지지와 전기 절연 성능을 보장합니다.
스위치 블레이드는 정밀 가공 기술을 통해 두꺼운 구리판으로 제조되어 전도성 부품의 표면 품질과 전기 전도성을 향상시킵니다. 최적화된 접점 구조는 안정적인 연결 성능을 제공하고 작동 중 자체 청소 기능을 제공하여 접촉 저항을 줄이고 서비스 안정성을 향상시킵니다.

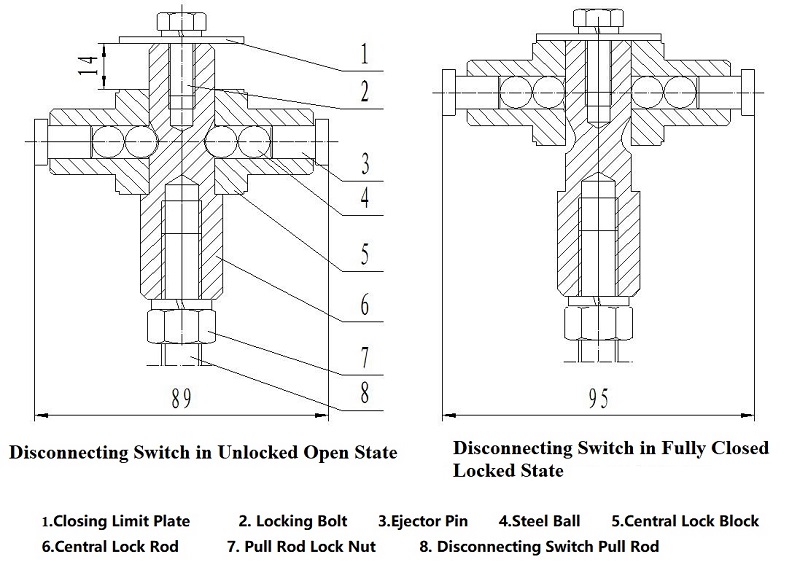

기존의 분리 스위치 메커니즘과 달리 GN22-6 시리즈는 특별히 설계된 2단계 폐쇄 및 잠금 메커니즘을 채택하여 높은 접촉 압력과 작동 토크 사이의 일반적인 문제를 해결합니다.
메인 샤프트가 처음 80° 회전하는 동안 스위치 블레이드는 완전 개방 위치에서 예비 폐쇄 위치로 이동합니다.
다음 10° 회전 동안 잠금 블록 메커니즘은 중앙 잠금 로드, 강철 볼 및 이젝터 핀을 구동합니다. 자석 잠금 플레이트는 레버 구조를 통해 힘을 증폭시켜 추력을 약 5.5배 증가시키고 스위치 블레이드에 강한 접촉 압력을 생성합니다.
이 혁신적인 구조는 다음을 제공합니다.
GN22-6 시리즈는 다양한 정격 전류 요구 사항을 지원하므로 고전류 배전 및 유지 관리 절연 애플리케이션에 적합합니다.
| 모델 | 정격전압(kV) | 최대 작동 전압(kV) | 1분 상용주파 내전압(kV) | 정격전류(A) | 동적 안정성 전류(kA) | 3s 열 안정성 전류(kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
참고: GN22-10은 평면 장착형을 나타냅니다. C는 관통형 유형을 나타냅니다. D는 접지 유형을 나타냅니다.
GN22-6 분리 스위치는 수평, 수직 및 경사 설치 방법을 지원하므로 다양한 전기 시스템에 유연하게 통합할 수 있습니다.
호환 가능한 작동 메커니즘은 다음과 같습니다.
| 정격전류 | 최대 작동 토크 |
|---|---|
| 2000A | <145N·m |
| 3150A | <180N·m |
| 4000A | <200N·m |
| 5000A | <250N·m |
| 6300A | <300N·m |
| 8000A | <350N·m |
안정적인 성능을 유지하기 위해서는 시운전 후 정기적인 점검과 유지보수를 실시해야 합니다. 권장되는 유지 관리 절차는 다음과 같습니다.
| 요소 | 추천 소재 |
|---|---|
| 부품 이동 | ZG-1 윤활 그리스 |
| 접촉 표면 보호 | SYB1607 산업용 페트롤라텀 |
전기 시스템이 더 높은 용량과 향상된 신뢰성을 향해 계속 발전함에 따라 고급 분리 스위치 기술은 전력 안전 및 장비 유지 관리에 점점 더 중요해지고 있습니다.
고전류 기능, 최적화된 접점 구조 및 안정적인 기계 설계를 갖춘 GN22-6 실내 고전압 차단 스위치는 발전소, 변전소 및 산업용 전기 시스템을 위한 신뢰할 수 있는 절연 솔루션을 제공합니다.
GN22-6 시리즈는 작동 안전성과 장비 신뢰성을 향상함으로써 중전압 전력 인프라의 현대화와 안정적인 개발을 지원합니다.
