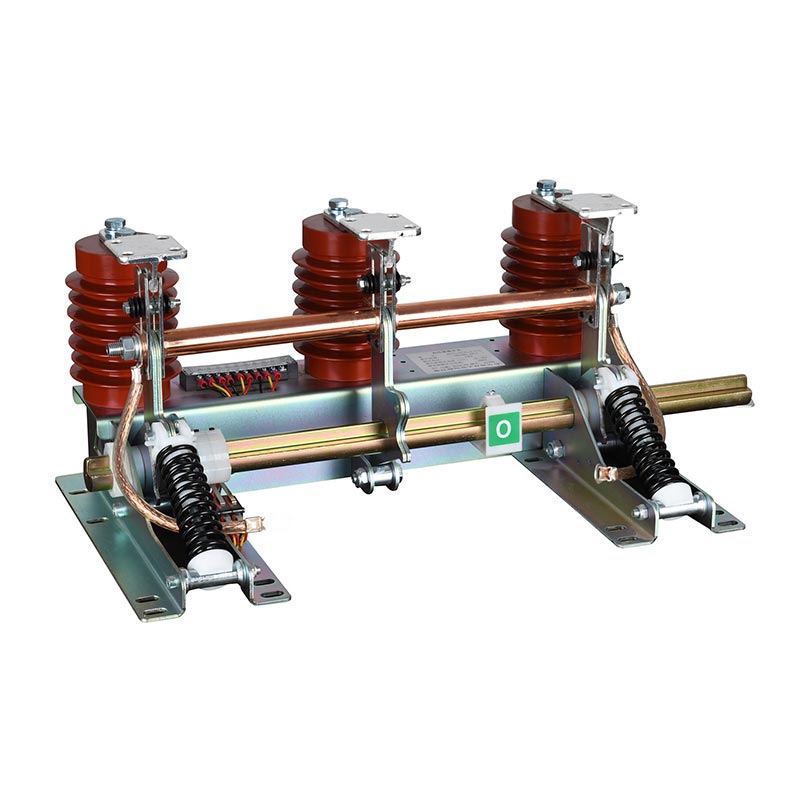

Usune 접지 스위치 Jn15는 12kV 및 50Hz 미만 AC 전원 시스템에 적합합니다. 회로용으로 특별히 설계됨 안전 접지, 다양한 고전압 개폐 장치와 함께 사용하여 중요한 접지 보호 기능을 제공할 수 있습니다. 장비 유지 보수 또는 정전. 잔류전압을 확실하게 방출하고 단락전류를 견디는 것으로, 이는 유지보수 인력과 전기 장비의 안전을 보장합니다.
전문 제조업체인 Usune의 제품 시리즈는 컴팩트하고 견고한 구조를 자랑하며 안정적인 작동이 가능합니다. 습도가 높고 먼지 수준이 높으며 오염도가 보통인 열악한 실내 환경에서. 그것은 완전히 준수합니다 GB1985-89 및 국제 IEC129 표준을 통해 제품 일관성과 글로벌 적용성을 보장합니다.
| 매개변수 | 사양 |
| 정격전압 | 6.6kV, 10kV, 11kV, 12kV |
| 정격 단시간 전류 | 31.5kA(4초) |
| 정격 단락 전류 만들기 | 80kA |
| 정격 피크 내전류 | 80kA |
| 상용주파 내전압(1분) | 42kV |
| 번개 충격 내전압 | 75kV |
| 기계적 수명 | ≥2000 운영 |
| 주변 온도 | -10℃ ~ +40℃ |
| 고도 | 1000m 이하 |
| 상대습도 | 일일평균 ≤95%, 월평균 ≤90% |
접지 스위치 Jn15는 오작동을 방지하기 위해 정밀한 기계적 연동 메커니즘을 갖추고 있습니다. (전원이 공급된 상태에서 닫히는 등) 그것은 우수한 단락 저항 능력을 보유하고 있습니다. 31.5kA/4s의 단시간 전류와 80kA의 피크 전류를 견디며 구조적 무결성을 유지합니다. 오류 발생; 고품질 단열 부품은 높은 단열 강도를 제공하고 습기에 강하며 오염 방지 및 안정적인 장기 작동을 보장합니다.
최적화된 컴팩트한 구조로 다양한 고전압 배전반(예: KYN28)에 유연하게 설치할 수 있습니다. 및 HXGN 유형); 명확한 상태 표시기와 도구가 필요 없는 액세스 포트는 편리한 작동 및 유지 관리를 용이하게 합니다. 움직이는 부품은 부식 방지 재료로 제작되고 정밀 윤활 처리되어 1회 이상 원활한 작동을 보장합니다. 2000주기.
접지 스위치 Jn15는 6.6~12kV 시스템과 호환되며 모든 주류 고전압과 일치할 수 있습니다. 개폐 장치. GB1985-89 및 IEC129 표준을 완벽하게 준수하므로 다양한 프로젝트에 적합합니다. 국내 및 국제적으로. -10℃ 온도 범위의 실내 환경에서도 안정적으로 작동할 수 있습니다. ~ +40℃, 고도 ≤1000m, 습도 95%, 오염 수준 클래스 II.
접지 스위치 Jn15는 자동화된 생산 라인과 엄격한 기준을 사용하여 Usune의 고급 공장에서 제조됩니다. 품질 테스트. 각 제품은 공장에서 출고되기 전에 동적, 정적 및 절연 테스트를 거칩니다. 에이 전문 R&D 팀은 특정 전압, 전류 또는 설치에 따라 맞춤형 구성을 제공할 수 있습니다. 요구 사항.
중국 동부 지역의 320,000㎡ 규모의 상업 단지에는 다음을 포함하는 안전하고 안정적인 10kV 배전 시스템이 필요합니다. 8개의 KYN28A-12 유형 고전압 스위치실. 유지보수 안전을 보장하려면 안정적인 접지 스위치가 필요합니다. 그리고 시스템 보호.
계약자는 모든 입출력 라인과 일치하는 Usune 접지 스위치 Jn15(총 64개 장치)를 선택했습니다. 그리고 PT 캐비닛. 설치는 표준 절차에 따라 수행되었으며 기계적, 전기적 측면을 달성했습니다. 개폐 장치와 연동됩니다. 시운전, 작동, 연동 및 단락 내성 테스트 중 모두 디자인과 국가 표준을 충족했습니다.
- 운영 안전성: 3년 이상 무고장 운영, 18회 유지보수 주기 완료
전기 안전 위험.
- 시스템 안정성: 장비 손상 없이 3번의 단락 사고를 성공적으로 견뎌 정전 시간 단축
회복 시간.
- 효율적인 유지 관리: 명확한 상태 표시기와 편리한 작동으로 유지 관리 접지 시간을 단축합니다.
약 40%.
- 고객 피드백: "Usune JN15-12 스위치는 안정적이고 사용하기 쉬우며 전반적인 전원 안전에 중요합니다.
단지. 향후 프로젝트의 최우선 선택이 될 것입니다."
| 목 | 단위 | 매개변수 |
| 정격전압 | kV | 12 |
| 정격 단시간 허용 전류 | 카 | 31.5 |
| 정격 단락 기간 | S | 4 |
| 정격 단락 전류 닫기 | 카 | 80 |
| 정격 피크 허용 전류 | 카 | 80 |

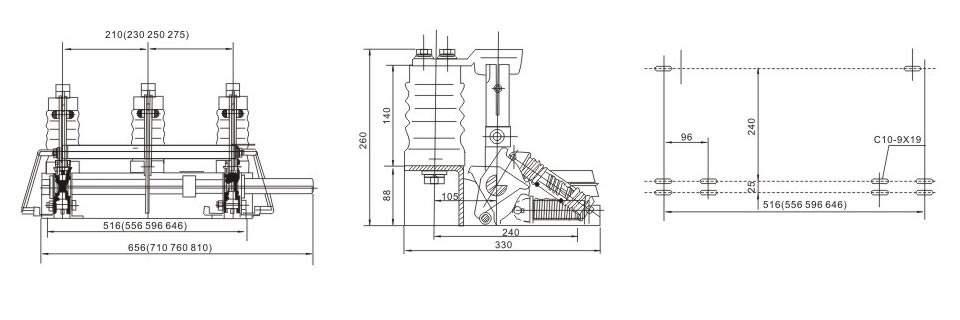

| JiJian 중심 거리 | mm | 150,210,275 |
| 1분 산업용 주파수 압축 | kV | 42/48 |
| 번개 충격 압력 | kV | 75/85 |
A: KYN28A-12, HXGN-12, XGN2-12 등과 같은 모든 주류 실내 고전압 개폐 장치와 호환됩니다. 6.6kV/10kV/11kV/12kV 시스템 및 표준 150mm/165mm/210mm/250mm 위상 간격에 적합합니다. 특별한 캐비닛은 Usune에 문의하여 맞춤 설정할 수 있습니다.
A: 권장 유지 관리 계획:
- 6개월마다: 육안 검사, 마모, 부식, 느슨한 연결, 연동 상태 점검.
- 매년: 작동 테스트를 통해 개폐의 원활함과 연동의 정확성을 확인합니다.
- 5년마다 성능시험을 실시하여 규정에 따른 절연 및 단락내량을 검증합니다.
표준.
- 2년마다: 윤활 유지 관리, 가동 부품에 윤활유를 도포하여 수명을 연장합니다.
A: 표준 모델은 고도 1000m 이하, 클래스 II 오염 및 비부식성 환경에 적합합니다. 에 대한 1000m 이상의 고도 또는 부식성(화학물질, 바다 소금) 환경에서 Usune은 다음을 포함한 향상된 제품을 제공합니다. 강화된 절연, 부식 방지 코팅 및 고도에 따른 정격 감소 설계. 기술팀에 문의하세요 맞춤형 솔루션을 위한 것입니다.
Usune JN15-12 시리즈 실내 고전압 접지 스위치는 안전성, 신뢰성 및 다양성을 결합합니다. 6.6~12kV 전력 시스템에 적응. 글로벌 스탠다드에 부합하며, 실제 프로젝트에서 검증되어 접지 보호를 위한 이상적인 선택입니다. 전문적인 중국 공급업체로서 Usune은 고품질의 제품을 제공합니다. 배전, 산업, 상업 분야의 다양한 프로젝트에 대한 포괄적인 기술 지원을 제공합니다.
