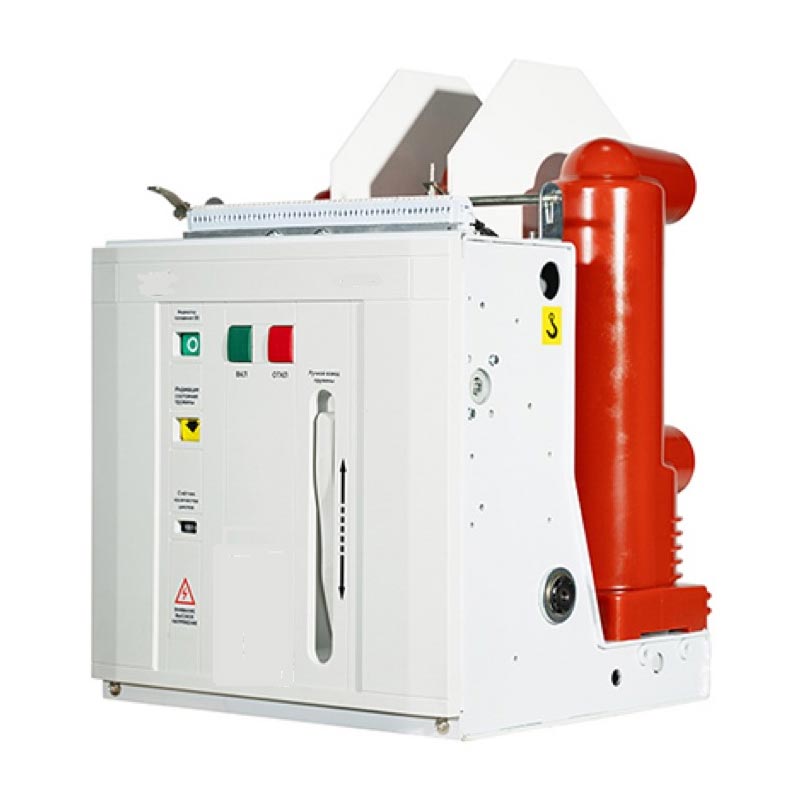

중전압 배전 시스템은 송전망과 최종 사용자 사이에 위치합니다. 3kV ~ 40.5kV의 전압에서 작동하며 공장, 상업용 건물 및 주거 지역에 전력을 공급합니다. 이 시스템에 오류가 발생하면 오류 전류가 수만 암페어에 도달할 수 있습니다. 이 전류를 차단하는 장치는실내 고전압 진공 회로 차단기. 오일 또는 SF6 차단기와 달리 진공 회로 차단기는 밀봉된 진공 차단기를 사용하여 아크를 소멸시킵니다. 이 설계는 유지 관리가 필요 없는 작동, 긴 기계적 수명 및 컴팩트한 크기를 제공하므로 실내 고압 개폐 장치에 대한 주요 선택이 됩니다. 조달 관리자의 경우 올바른 장비를 지정하려면 진공 회로 차단기가 배전 시스템을 보호하는 방법을 이해하는 것이 필수적입니다.
이 가이드는 중전압 배전 시스템용 실내 고전압 진공 회로 차단기 소싱을 담당하는 구매자를 위해 작성되었습니다. 보호 메커니즘, 진공 차단기의 역할, 작동 메커니즘, 보호 계전기와의 조화, 공급자 선정 기준에 대해 설명합니다. 또한 Zhejiang Usune Electric Co., Ltd. 공장의 자세한 제품 매개변수도 제공합니다. 새 변전소를 건설하든, 기존 배전반 라인업을 업그레이드하든, 교체 차단기를 소싱하든, 이 가이드는 배전 시스템의 안전과 신뢰성을 보장하는 현명한 결정을 내리는 데 도움이 될 것입니다.
실내 고전압 진공 회로 차단기는 중전압 배전 시스템에서 세 가지 필수 기능을 수행합니다. 첫째, 상당한 손실이나 발열 없이 정상 부하 전류를 지속적으로 전달합니다. 둘째, 단락이나 지락 사고가 발생할 때 사고 전류를 차단하여 사고가 발생한 부분을 시스템의 나머지 부분과 격리합니다. 셋째, 유지 관리, 부하 전송 또는 시스템 재구성을 위해 회로를 전환하는 수단을 제공합니다. 이러한 기능은 간단해 보이지만 까다로운 조건에서 수행됩니다. 차단기는 최대 40.5kV의 전압에서 40kA에 도달할 수 있는 오류 전류를 차단해야 합니다. 결함으로 인해 광범위한 손상이 발생하기 전에 50~80밀리초 이내에 완료해야 합니다. 그리고 수천 번의 작업 후에도 안정적으로 작동해야 합니다. 아래 표는 배전계통에서 차단기의 기능을 요약한 것입니다.
| 기능 | 설명 | 유통 시스템의 이점 |
| 연속 전류 전달 | 큰 손실 없이 정상적인 부하 전류를 전달합니다. | 효율적인 전력 공급 보장 |
| 오류 전류 차단 | 단락 및 지락을 차단합니다. | 결함 전파 및 장비 손상 방지 |
| 유지보수를 위한 전환 | 회로를 분리하는 수단을 제공합니다. | 안전한 유지 관리가 가능하고 가동 중지 시간이 줄어듭니다. |
| 시스템 재구성 | 회로를 켜거나 끌 수 있습니다. | 그리드에 대한 운영 유연성 제공 |
| 결함 격리 | 결함이 영향을 받는 부분에 미치는 영향을 제한합니다. | 건강한 부분에 전원 공급을 유지합니다. |
~에절강우수네전기(주)우리 공장은 12kV ~ 40.5kV 전압의 중전압 배전 시스템용 실내 고전압 진공 회로 차단기를 제조합니다. 우리는 가장 까다로운 결함 전류 및 스위칭 요구 사항을 충족하도록 차단기를 설계합니다. 우리 엔지니어링 팀은 유틸리티 및 EPC 계약자와 협력하여 각 배전 애플리케이션에 적합한 차단기를 지정합니다.
진공 차단기는 실내 고전압 진공 차단기의 핵심입니다. 이는 고진공 환경에서 한 쌍의 접점을 포함하는 밀봉된 세라믹 또는 유리 봉투입니다. 결함을 차단하기 위해 접점이 분리되면 아크가 형성됩니다. 진공 상태에서 아크는 공기나 SF6처럼 가스 방전이 아닙니다. 대신에 접촉 물질의 기화에 의해 지속되는 금속 증기 아크입니다. 진공 차단기는 금속 증기를 접촉면과 주변 차폐물에 빠르게 응축시켜 아크를 소멸시킵니다. 진공 환경은 또한 매우 높은 유전 강도를 제공하여 아크가 꺼진 후 다시 발생하는 것을 방지합니다. 아래 표는 진공 차단기의 아크 소멸 과정을 요약한 것입니다.
| 단계 | 무슨 일이 일어나는가 | 결과 |
| 접촉 분리 | 접점부, 호형 | 고장 전류가 계속 흐릅니다. |
| 금속 증기 아크 | 접점의 금속 증기에서 아크가 연소됩니다. | 아크는 전류가 0이 될 때까지 지속됩니다. |
| 전류 제로 | AC 전류는 자연스럽게 0을 교차합니다. | 아크가 순간적으로 소멸됩니다. |
| 증기 응축 | 금속 증기가 실드에 응축됨 | 절연 내력이 빠르게 회복됩니다. |
| 유전체 복구 | 진공 갭이 절연을 회복함 | 아크는 재점화할 수 없으며 회로가 중단됩니다. |
우리 공장에서는 관련 IEC 표준에 따라 테스트를 거친 유명 제조업체의 진공 차단기를 사용합니다. 우리는 조립하기 전에 모든 차단기의 진공 무결성을 확인합니다. 당사의 차단기는 차단 용량 및 유전체 복구 성능을 검증하기 위해 테스트되었습니다. 우리의 목표는 고객에게 서비스 수명 전반에 걸쳐 결함을 안정적으로 차단하는 차단기를 제공하는 것입니다.
작동 메커니즘은 진공 차단기 접점을 열고 닫는 구성 요소입니다. 지정된 개방 시간 내에 접점을 분리하는 데 필요한 힘과 속도를 제공해야 합니다. 메커니즘이 너무 느리면 아크가 필요 이상으로 오래 지속되고 오류가 제때에 해결되지 않습니다. 메커니즘이 너무 약하면 접점이 완전히 분리되지 않고 아크가 다시 발생할 수 있습니다. 또한 차단기가 몇 달 동안 유휴 상태로 있다가 작동을 요청받을 수 있으므로 작동 메커니즘은 수천 번 작동해도 안정적이어야 합니다. 실내 진공 회로 차단기의 가장 일반적인 작동 메커니즘 유형은 스프링 메커니즘과 자기 액추에이터입니다. 스프링 메커니즘은 스프링에 에너지를 저장했다가 이를 방출하여 차단기를 열거나 닫습니다. 자기 액추에이터는 전자기 코일을 사용하여 접점을 구동합니다. 아래 표에서는 이러한 메커니즘을 비교합니다.
| 메커니즘 유형 | 작동 원리 | 장점 | 일반적인 응용 |
| 스프링 메커니즘 | 봄에 저장된 에너지 | 신뢰할 수 있고 입증되었으며 유지 관리가 적습니다. | 표준 배전 개폐 장치 |
| 자기 액추에이터 | 전자기 코일 드라이브 | 움직이는 부품 수가 적고 정밀한 제어 | 소형 개폐 장치, 빈번한 작동 |
Zhejiang Usune Electric Co., Ltd.의 공장에서는 검증된 신뢰성과 낮은 유지 관리 요구 사항으로 인해 표준 실내 고전압 진공 회로 차단기 제품에 스프링 메커니즘을 사용합니다. 또한 빈번한 작동이나 컴팩트한 크기가 필요한 응용 분야를 위한 자기 액추에이터 옵션도 제공합니다. 우리는 모든 차단기의 작동 메커니즘을 테스트하여 개폐 시간과 기계적 내구성을 검증합니다.
실내 고전압 진공 회로 차단기는 단독으로 작동하지 않습니다. 이는 보호 계전기, 변류기 및 전압 변압기를 포함하는 보호 체계의 일부입니다. 계전기는 오류를 감지하고 차단기에 트립 신호를 보냅니다. 변류기는 1차 전류의 축소된 복제본을 계전기에 제공합니다. 그런 다음 차단기가 열려 결함을 제거합니다. 계전기와 차단기 간의 조정이 중요합니다. 계전기는 차단기 개방 시간 내에 작동해야 하며, 결함으로 인해 손상이 발생하기 전에 차단기가 개방되어야 합니다. 아래 표에는 조정 매개변수가 요약되어 있습니다.
| 요소 | 기능 | 조정 요구 사항 |
| 변류기 | 계전기의 1차 전류를 조정합니다. | 보호 등급 내에서 정확함 |
| 보호계전기 | 결함을 감지하고 트립 신호를 보냅니다. | 차단기 클리어 시간 내 동작시간 |
| 파쇄기 | 오류를 해결하기 위해 열립니다. | 릴레이 조정시간 내 개통시간 |
| 업스트림 장치 | 백업 보호 | 다운스트림 차단기를 사용한 선택성 마진 |
우리 공장에서는 고객이 조정 연구를 수행할 수 있도록 실내 고전압 진공 회로 차단기 제품에 대한 개폐 시간 데이터를 제공합니다. 또한 차단기가 보호 계전기와 올바르게 조화되는지 고객이 확인할 수 있도록 기술 지원을 제공합니다. 우리의 목표는 보호 체계가 의도한 대로 작동하는지 확인하는 것입니다.
중압 배전 시스템용 실내 고전압 진공 회로 차단기를 구매할 때 몇 가지 사양이 중요합니다. 여기에는 정격 전압, 정격 전류, 단락 차단 전류, 차단 시간, 기계적 내구성 및 작동 메커니즘 유형이 포함됩니다. 정격 전압은 시스템 전압과 일치하거나 초과해야 합니다. 정격 전류는 최대 부하 전류를 초과해야 합니다. 단락 차단 전류는 설치 지점의 최대 오류 전류를 초과해야 합니다. 중단 시간은 시스템 안정성을 유지할 수 있을 만큼 짧아야 합니다. 예상되는 작동 횟수에 비해 기계적 내구성이 충분해야 합니다. 작동 메커니즘은 안정적이고 유지 관리가 쉬워야 합니다. 아래 표에는 이러한 사양이 요약되어 있습니다.
| 사양 | 일반적인 범위 | 중요성 |
| 정격전압 | 12kV - 40.5kV | 시스템 전압과 일치해야 함 |
| 정격전류 | 630A - 4,000A | 최대 부하 전류를 초과해야 합니다. |
| 단락 차단 전류 | 20카~40카 | 최대 결함 전류를 초과해야 합니다. |
| 중단 시간 | 50ms - 80ms | 시스템 안정성을 유지해야 함 |
| 기계적 내구성 | 10,000 - 30,000 작업 | 예상 작업 횟수와 일치해야 합니다. |
| 작동 메커니즘 | 스프링, 자기 액추에이터 | 신뢰성과 유지보수를 위해 선택됨 |
| 표준 | IEC 62271-100, GB/T 1984 | 국제 표준 준수 |
Usune의 공장에서는 이러한 사양 등을 충족하는 실내 고전압 진공 회로 차단기를 제조합니다. 특수 전압 정격, 전류 정격 및 작동 메커니즘을 포함하여 특정 프로젝트 요구 사항에 맞게 차단기를 맞춤 설정할 수 있습니다. 당사의 엔지니어링 팀은 선택 과정을 지원하고 귀하의 프로젝트에 대한 자세한 기술 데이터를 제공할 수 있습니다.
중압 배전용 실내 고전압 진공 회로 차단기 공급업체를 평가하려면 제조 역량, 유형 테스트, 품질 관리, 프로젝트 경험 및 판매 후 지원에 중점을 두어야 합니다. 공급업체는 필수 사양에 따라 차단기를 제조하고 성능을 검증하기 위한 유형 테스트를 수행할 수 있는 능력을 갖추고 있어야 합니다. 일관된 품질을 보장하는 품질 관리 시스템을 갖추고 있어야 합니다. 배전 프로젝트에 대한 경험과 그리드 요구 사항에 대한 이해가 있어야 합니다. 그리고 설치, 시운전, 유지 관리를 포함한 판매 후 지원을 제공해야 합니다. 아래 표에는 이러한 평가 기준이 요약되어 있습니다.
| 평가기준 | 무엇을 찾아야 할까요? | 중요한 이유 |
| 제조능력 | 고급 가공, 조립 및 테스트 장비 | 제품 품질과 일관성 보장 |
| 유형 테스트 | IEC 62271-100 테스트 보고서 | 성능 및 규정 준수 확인 |
| 품질경영 | ISO 9001 인증, 검사기록 | 일관된 제품 품질 보장 |
| 프로젝트 경험 | 배전 변전소 참조, 유틸리티 승인 | 성능과 신뢰성을 입증합니다. |
| 판매 후 지원 | 설치, 시운전, 유지보수 | 장기적인 신뢰성 보장 |
우리 공장에서는 10년 넘게 실내 고전압 진공 회로 차단기를 생산해 왔습니다. 우리는 IEC 62271-100에 대한 형식 테스트 보고서를 보유하고 있습니다. 우리는 ISO 9001 인증을 받았으며 모든 검사에 대한 자세한 기록을 유지합니다. 우리의 프로젝트 경험에는 여러 국가의 배전 변전소가 포함됩니다. 당사의 애프터 서비스 팀은 설치, 시운전 및 유지 관리를 지원해 드립니다. 이러한 기준에 따라 당사를 평가하고 당사를 실내 고전압 진공 회로 차단기의 파트너로 고려하시기 바랍니다.
다음 표는 실내 고전압 진공 회로 차단기의 주요 제품 매개변수를 제공합니다. 이 차단기는 12kV ~ 40.5kV 전압의 중전압 배전 시스템용으로 설계되었습니다. 우리 공장에서는 특정 요구 사항을 충족하는 맞춤형 차단기를 생산할 수도 있습니다.
| 매개변수 | 사양 범위 | 메모 |
| 정격전압 | 12kV, 24kV, 40.5kV | 시스템 전압에 대해 선택됨 |
| 정격전류 | 630A - 4,000A | 부하 전류에 대해 선택됨 |
| 단락 차단 전류 | 20카~40카 | 결함 수준에 따라 선택됨 |
| 중단 시간 | 50ms - 80ms | 조정 대상으로 선정됨 |
| 기계적 내구성 | 10,000 - 30,000 작업 | 모델에 따라 다름 |
| 작동 메커니즘 | 스프링, 자기 액추에이터 | 신청 대상으로 선정됨 |
| 절연 매체 | 진공 | 유지보수가 필요 없는 |
| 표준 | IEC 62271-100, GB/T 1984 | 국제 표준 준수 |
| MOQ | 1개 단위 | 대량 주문시 협상 가능 |
| 리드타임 | 4~8주 | 수량 및 사용자 정의에 따라 다릅니다. |
우리 공장에서는 이러한 사양 등을 충족하는 실내 고전압 진공 회로 차단기를 제조합니다. 우리는 귀하의 특정 요구 사항에 맞게 전압, 전류, 차단 용량 및 작동 메커니즘을 맞춤화할 수 있습니다. 당사의 품질 관리 시스템에는 원자재 검사, 공정 중 검사, 출하 전 최종 검사가 포함됩니다. 우리의 목표는 고객에게 배전 시스템을 보호하고 그리드 신뢰성을 보장하는 고품질 차단기를 제공하는 것입니다.
질문 1: 진공 회로 차단기는 SF6 회로 차단기와 어떻게 다릅니까?
답변: 진공 회로 차단기는 밀봉된 진공 차단기를 사용하여 아크를 끄는 반면, SF6 회로 차단기는 육불화황 가스를 사용합니다. 진공 차단기는 일반적으로 중간 전압 애플리케이션(최대 40.5kV)에 사용되며 유지 관리가 필요 없는 작동과 컴팩트한 크기로 유명합니다. SF6 차단기는 더 높은 전압에 사용되며 SF6의 지구 온난화 가능성으로 인해 환경에 더 큰 영향을 미칩니다. 중간 전압 배전의 경우 진공 회로 차단기가 지배적인 선택입니다.
질문 2: 실내 진공 회로 차단기의 일반적인 차단 시간은 얼마입니까?
답변: 실내 고전압 진공 회로 차단기의 일반적인 차단 시간은 50~80밀리초입니다. 여기에는 계전기 작동 시간과 차단기 개방 시간이 포함됩니다. 더 빠른 중단 시간이 필요한 애플리케이션에는 더 빠른 중단 시간을 사용할 수 있습니다. Zhejiang Usune Electric Co., Ltd.에서는 차단기의 차단 시간이 지정된 성능을 충족하는지 테스트합니다.
질문 3: 실내 진공 회로 차단기는 얼마나 자주 유지 관리해야 합니까?
대답: 실내 진공 회로 차단기는 유지 관리 요구 사항이 낮은 것으로 알려져 있습니다. 진공 차단기는 밀봉되어 있어 유지 관리가 필요하지 않습니다. 작동 메커니즘은 3~5년마다 또는 지정된 횟수의 작동 후에 검사하고 윤활해야 합니다. 심각한 결함이 발생한 후에는 접점의 마모 여부를 검사해야 합니다. 안정적인 작동을 위해서는 정기적인 점검과 유지보수가 필수적입니다.
질문 4: 커패시터 뱅크 스위칭에 진공 회로 차단기를 사용할 수 있습니까?
답변: 예, 진공 회로 차단기는 커패시터 뱅크 스위칭에 사용할 수 있지만 이 애플리케이션용으로 특별히 설계되어야 합니다. 커패시터 뱅크 스위칭에는 높은 돌입 전류를 견디고 재점령 없는 중단 기능을 포함한 특별한 요구 사항이 적용됩니다. 우리 공장에서는 커패시터 뱅크 스위칭을 위한 특수 접점 및 노즐 설계를 갖춘 차단기를 공급할 수 있습니다.
질문 5: 실내 진공 회로 차단기의 일반적인 리드타임은 얼마나 됩니까?
답변: 실내 고전압 진공 회로 차단기의 일반적인 리드 타임은 전압 정격, 차단 용량 및 사용자 정의 요구 사항에 따라 4~8주입니다. 표준모델의 경우 리드타임이 단축될 수 있습니다. Zhejiang Usune Electric Co., Ltd.에서는 고객과 긴밀히 협력하여 프로젝트 일정을 충족합니다.
실내 고전압 진공 회로 차단기는 빠른 오류 제거, 연결된 장비 보호, 최신 그리드에 필요한 작동 유연성을 제공하기 때문에 중전압 배전 시스템에 필수적입니다. 진공 단속기는 유지 관리가 필요 없는 작동과 긴 기계적 수명을 제공하므로 실내 개폐 장치에 가장 많이 선택됩니다. 조달 관리자와 유틸리티 엔지니어에게 올바른 차단기를 선택하는 것은 배전 시스템의 신뢰성과 안정성에 영향을 미치는 중요한 결정입니다. Zhejiang Usune Electric Co., Ltd.의 저희 공장은 가장 까다로운 중전압 요구 사항을 충족하는 실내 고전압 진공 회로 차단기를 제조할 수 있는 전문 지식과 역량을 갖추고 있습니다. 우리는 차단기가 안정적인 성능을 제공하도록 보장하기 위해 고급 진공 차단기 기술, 안정적인 작동 메커니즘 및 엄격한 테스트를 사용합니다.
새로운 배전 변전소를 구축하든, 기존 스위치기어 라인업을 업그레이드하든, 교체 차단기를 소싱하든 관계없이 당사에 연락하여 요구 사항을 논의하시기 바랍니다. 우리는 기술 데이터, 유형 테스트 보고서 및 맞춤형 솔루션을 제공할 수 있습니다. 품질과 고객 만족에 대한 우리의 약속은 우리를 전 세계 공공 시설의 신뢰할 수 있는 파트너로 만들었습니다.
지금 Zhejiang Usune Electric Co., Ltd.에 문의하세요.실내 고전압 진공 회로 차단기 요구 사항에 대해 논의하고 차단기가 중압 배전 시스템을 보호할 수 있는 방법을 알아보세요.
-
