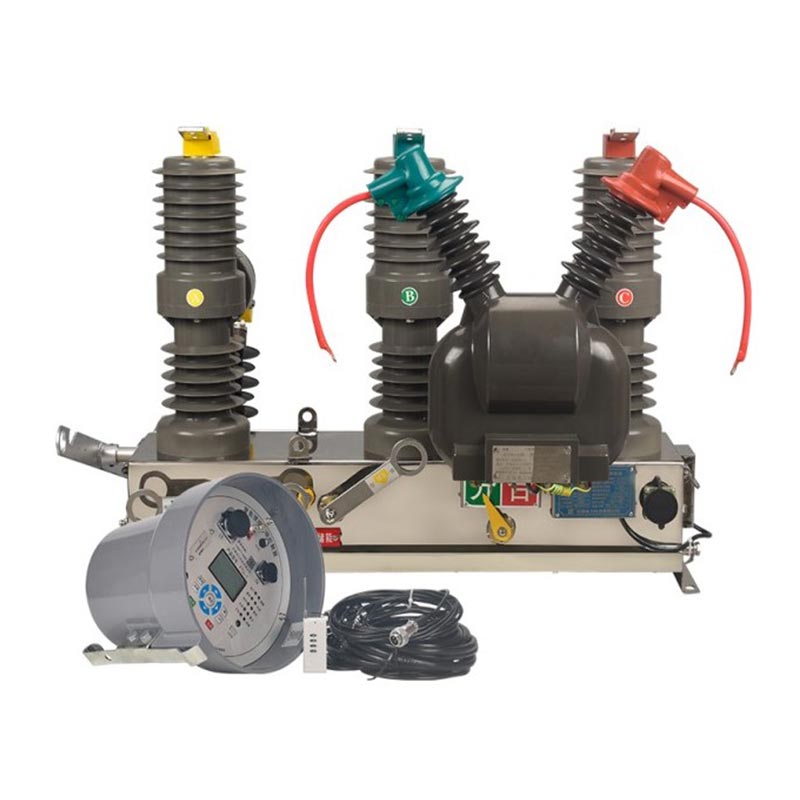

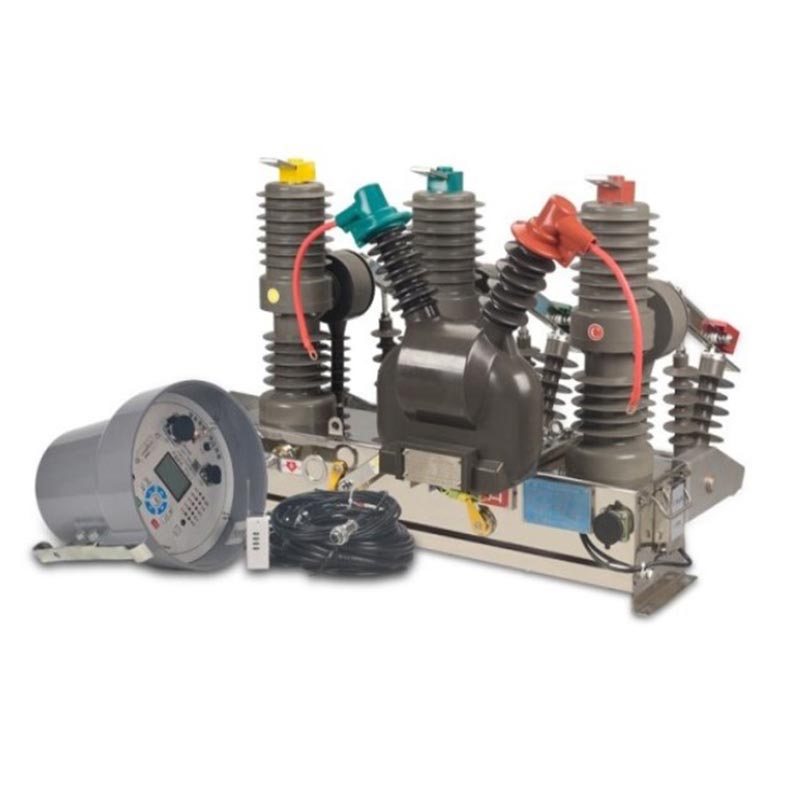

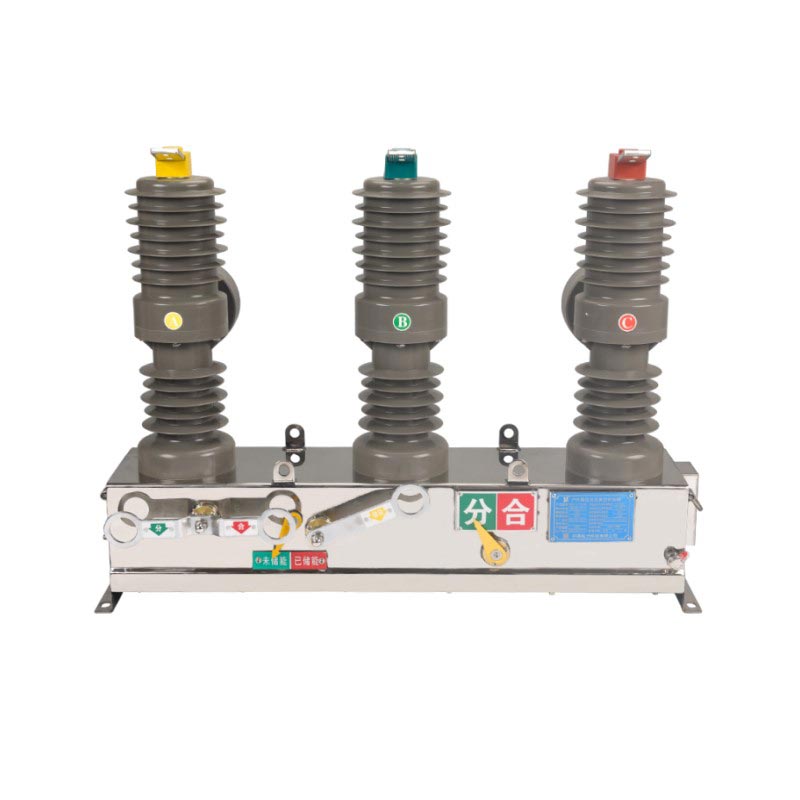

Usune ZW32-12 11 kV 기둥 장착형 진공 회로 차단기는 실외 기둥 장착형 진공 회로 차단기입니다. 10kV~12kV 배전 시스템용으로 특별히 설계되었습니다. 신뢰성이 높은 진공 차단기를 사용합니다. 호 소화, 정확하고 안전하게 다양한 전류를 켜고 끕니다. 견고한 기계 구조가 지원됩니다. 자주 작동하며 반복적인 전환이 필요한 시나리오에 적합합니다.
- 정격전압: 12kV (10kV/11kV 시스템과 호환 가능)
- 빈도: 50/60Hz
- 단계 수: 삼상교류
- 격리: 옥외용 노화 방지 및 부식 방지 소재
- 조작방법: 수동/전동식, 지능형 컨트롤러와 호환 가능
- 빠른 진공 아크 소화 속도, 짧은 차단 시간 및 높은 작동 안정성;
- 우수한 단락 차단 성능으로 라인 및 장비를 효과적으로 보호합니다.
- 기계 및 전기 수명이 길어 빈번한 작동 시나리오에 적합합니다.
Usune 지능형 컨트롤러와 결합하면 자동 리클로저를 형성하여 다음을 실현할 수 있습니다.
- 원격제어 : 출동센터에 의한 원격 개폐작업;
- 원격 측정: 전류, 전압, 전력 및 에너지 데이터를 실시간으로 모니터링합니다.
- 원격 시그널링: 장비 상태, 경보 및 결함 정보를 적극적으로 보고합니다.
- 원격 조정: 보호 매개변수의 온라인 설정 및 수정.
- 완전 밀폐형 IP54+ 보호 등급, 방진, 방수 및 결로 방지;
- -40℃ ~ +70℃ 범위의 환경에서 안정적으로 작동하며 염수 분무, 습기 및 오염에 강합니다.
- 구조가 콤팩트하고 폴 장착이 가능하며 설치가 쉽고 유지 관리가 최소화됩니다.
중국 안후이성 농촌 전력망 자동화 업그레이드 프로젝트
시골 전력망의 빈번한 일시적인 오류(번개, 나무 접촉), 느린 오류 격리 속도 및 대규모 정전 위험이 높습니다.
지능형 컨트롤러를 갖춘 120개의 Usune ZW32-12 리클로저를 10kV 가공선용 폴 장착 리클로저로 배포합니다.
- Fault Isolation : 단락사고시 50ms이내 자동트립, 1분내 전원복구
결함이 없는 영역;
- 일시적인 오류 제거: 자동 재폐로로 일시적인 정전의 85%가 제거됩니다.
- 원격 관리: "4가지 원격" 기능은 현장 검사 작업량을 60% 줄이고 파견을 향상시킵니다.
효율성 70%;
- 신뢰성: 2년 이상의 작동 후 평균 고장 간격(MTBF)이 >85,000시간입니다. 큰 결함 없이 30,000명 이상의 농촌 사용자를 위한 전원 공급 장치 신뢰성을 향상시킵니다.
| 목 | 단위 | 매개변수 | ||
| 정격전압 | kV | 12 | ||
| 정격 절연 수준 | 1min 상용주파 내전압 | 건조 테스트 | kV | 42;48 |
| 습식 테스트 | 34 | |||
| 낙뢰 충격 내전압(피크값) | 75;85 | |||
| 정격 주파수 | 헤르츠 | 50 | ||
| 정격전류 | A | 630 | ||
| 정격 단락 드롭아웃 전류 | 카 | 12.5/16/20 | ||
| 정격단락차단 및 폐로전류(피크) | 카 | 50 | ||
| 정격 피크 내전류 | 카 | 50 | ||
| 4S 4s 정격 단시간 내전류 | 카 | 20 | ||
| 정격 작동 순서 | 0-0.3s-C0-180s-0 | |||
| 브레이크 닫힘 시간/브레이크 밸브 시간 | ms | 25~50/15~50 | ||
| 정격 단기 차단 전류 차단 시간 | 타임스 | 30 | ||
| 기계 수명 | 타임스 | 10000 | ||
| 제어 회로 및 보조 회로의 상용주파 내전압 1분 | V | 2000 | ||
| 정격 작동 전압 및 보조 회로 정격 전압 | V | DC220/AC220 | ||
| 과전류 트리퍼 | 정격전류 | A | 5 | |
| 트리핑 전류 진실성 | % | ±10 | ||
A: 진공 단속기는 접점 마모가 적고 전기 수명이 깁니다. 정밀한 스프링 작동 메커니즘 기계적 안정성이 높습니다(기계적 작동 횟수 ≥10,000회). 그 재료와 구조는 피로에 강하고 반복 작업 중에 안정적인 성능을 유지하여 빈번한 작업에 적합합니다. 커패시터 뱅크 및 산업용 라인과 같은 스위칭 시나리오.
A: RS-485 또는 무선(4G/LoRa)을 통해 ZW32-12를 Usune FTU 컨트롤러에 연결합니다. 컨트롤러가 장치를 수집합니다. 데이터를 전송하고 마스터 스테이션과 통신하며 원격 명령을 실행하여 원격 제어가 가능하며, 실시간 원격 측정, 상태 원격 신호 및 온라인 원격 조정 기능.
A: 이 제품은 사실상 유지 관리가 필요 없습니다. 정기적인 점검이 권장됩니다:
- 1~2년마다: 씰, 패스너, 단열 성능을 점검합니다.
- 2~3년마다: 진공 차단기의 무결성을 점검하고 접촉 저항을 측정합니다.
- 5년마다: 기계 및 전기 성능에 대한 포괄적인 교정을 수행합니다. 우수네가 제공하는
평생 기술 지원 및 교육 서비스.
Usune ZW32-12 11 KV 극 장착형 진공 회로 차단기는 뛰어난 성능, 지능형 작동, 그리고 내구성. 중국의 선도적인 제조업체인 Usune은 도시 및 환경에 적응하면서 신뢰할 수 있는 제품 품질을 보장합니다. 농촌 전력망, 산업 단지 및 새로운 에너지 시스템을 사용하여 현대 전력에서 선호되는 장비로 만듭니다. 유통 분야. 성숙한 현장 적용 경험과 포괄적인 기술 지원을 통해 Usune은 글로벌 전력 인프라 부문에서 신뢰받는 공급업체 및 제조업체가 됩니다.
