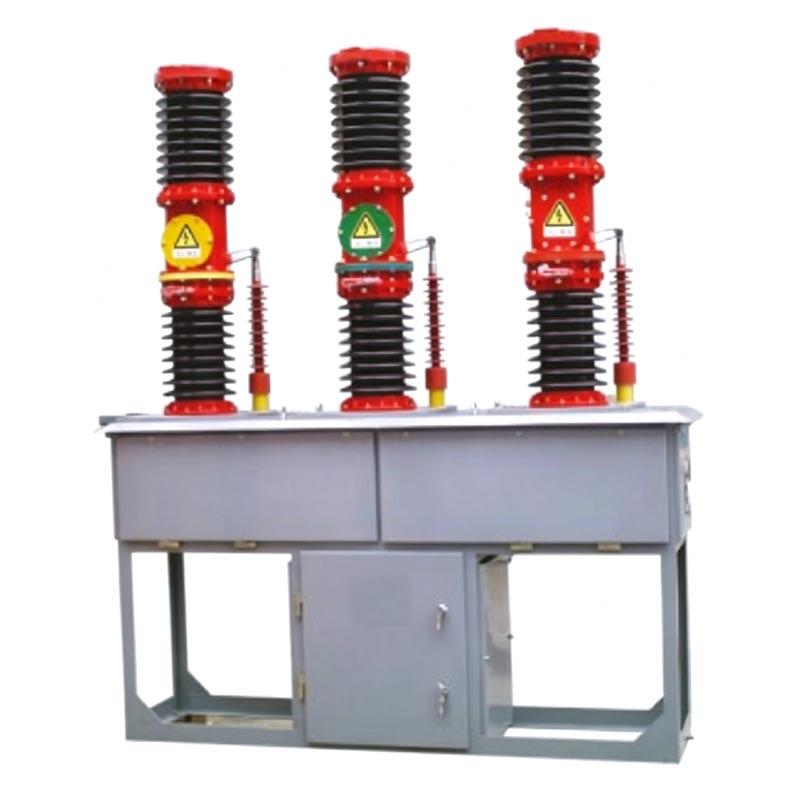

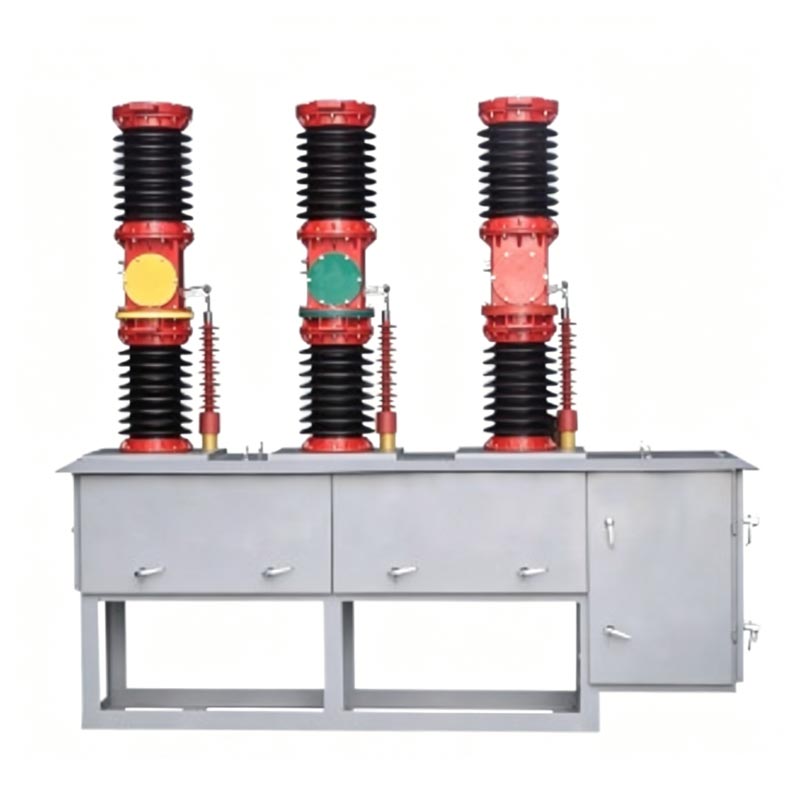

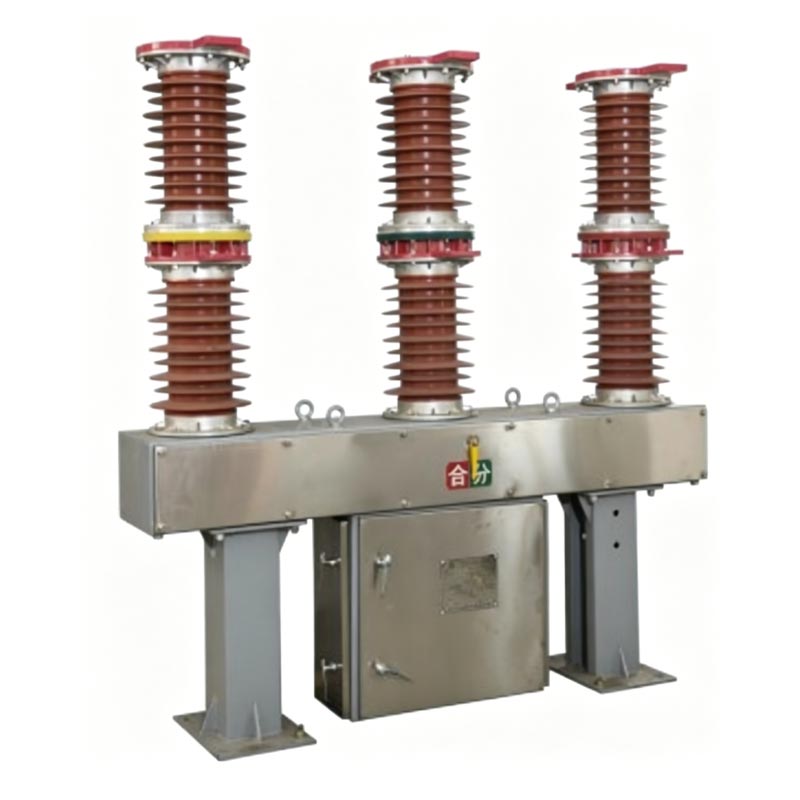

Usune Zw7-40.5 실외 진공 회로 차단기는 50Hz에 적합한 실외 고전압 진공 회로 차단기입니다. 삼상 AC, 24-40.5kV 전력 송배전 시스템, 주로 시스템 제어, 보호, 단면화 및 커패시터 뱅크 스위칭. 리클로저와 함께 사용하면 지능형 분할이 가능합니다. 전력 시스템의 재폐로 제어; 스프링 또는 전자기 작동 메커니즘을 지원하고 기계적 안정성이 안정적입니다. 성능이 뛰어나며 화재나 폭발의 위험이 없습니다. GB1984-1989 "AC 고전압 회로 차단기"를 준수하며 IEC56, IEC62271-100 "고전압 AC 회로 차단기" 표준.
1. 우수한 차단성능 : 진공소화기술을 활용하여 강력한 차단성능을 발휘합니다.
용량, 긴 전기적 수명 및 최대 10,000사이클의 기계적 수명을 제공합니다.
2. 유지 관리가 필요 없고 신뢰성이 높습니다. 구조가 간단하고 정기적인 유지 관리가 필요하지 않으며 서비스 수명이 깁니다.
3. 우수한 단열 및 오염 방지 성능 : 실외 단열 성능이 강하고 탁월합니다.
오염방지 능력.
4. 유연한 지능형 구성: 내장 변류기 장착 가능(정확도 최대 0.2S)
클래스) 계량 및 3상 연결 보호용입니다.
5. 작동 메커니즘의 광범위한 호환성: 스프링 또는 전자기 작동 메커니즘에 적응할 수 있어 가능합니다.
빈번하고 안정적인 작동.
1. 24-40.5kV 송배전선 및 변전소
2. 도시 및 농촌 전력망 개조 및 확장 프로젝트
3. 풍력발전단지, 태양광발전소, 산업용 전력시스템
4. 커패시터 뱅크 스위칭 및 타이 회로 차단기 애플리케이션
5. 해안, 고지대, 오염이 심한 지역
1. 프로젝트 명 : 중국 북부 35kV 풍력 발전소 그리드 연결 프로젝트
2. 고객: State Grid Hebei Electric Power Co., Ltd.
3. 사업배경 : 본 풍력발전단지는 습도가 높고 염수분무가 심한 해안지역에 위치하고 있으며, 잦은 뇌우. 35kV 출력 라인 시스템에는 제어, 오류를 위한 안정적인 회로 차단기가 필요합니다. 격리 및 자동 재폐쇄 작업.
4. 솔루션: Uxin Electric은 다음이 장착된 Zw7-40.5 실외 진공 회로 차단기 12세트를 제공했습니다. 스프링 작동식 메커니즘과 0.2S급 변류기 내장.
5. 적용 실적
- 습도가 높고 염수분무량이 많은 환경에서도 5년 이상 안정적으로 작동
- 187건의 단락차단작업 성공률 100%
- 지능형 재폐로 기능으로 정전시간 85% 감소
- 유지보수가 필요 없는 설계로 연간 운영 및 유지보수 비용을 60% 절감
6. 고객 피드백
“Usune Zw7-40.5 실외 진공 회로 차단기는 우리 해안 지역에서 매우 안정적인 성능을 보여주었습니다. 풍력발전소. 오염 방지 성능과 지능형 보호 기능이 크게 향상되었습니다. 그리드 안정성.” – State Grid Hebei Electric Power Co., Ltd. 프로젝트 관리자
| 목 | 단위 | 매개변수 | |
| 정격전압 | kV | 40.5 | |
| 정격 절연 수준 | 1min 상용주파 내전압 | kV | 95 |
| 낙뢰 충격 내전압(피크값) | kV | 185 | |
| 정격전류 | A | 630/1000/1250/1600/2000 | |
| 정격 단락 드롭아웃 전류 | 카 | 12.5/16/20/25/31.5 | |
| 정격 작동 순서 | 0-0.3s-C0-180s-0 | ||
| 정격 단기 차단 전류 차단 시간 | 타임스 | 12 | |
| 정격단락차단 및 폐로전류(피크) | 카 | 50/63/80 | |
| 정격 피크 내전류 | 카 | 50/63/80 | |
| 정격 단시간 내전류 | 카 | 20/25/31.5 | |
| 정격 단락 지속 시간 | s | 4 | |
| 평균 스위치 끄기 속도 | 밀리미터/초 | 1.5±0.20 | |
| 평균 스위칭 속도 | 밀리미터/초 | 0.7±0.2 | |
| 계약 활성화 바운스 시간 | ms | ≤ 2 | |
| 3상 스위치 온/오프 동시성 시간차 | ms | ≤ 2 | |
| 켜짐 시간 | ms | ≤ 150 | |
| 꺼지는 시간 | ms | 70 이하 | |
| 기계적 수명 | 타임스 | 10000 | |
| 정격사용전압 및 보조회로 정격전압 | V | DC/AC110,220 | |
| 각 위상 루프 DC 저항(계기용 변압기는 포함되지 않음) | μΩ | ≤ 50 | |
| 각 위상 루프 DC 저항기 | mm | 3 | |
A: 스프링 작동식 또는 전자기 작동식 메커니즘을 사용할 수 있습니다. 스프링 작동식 메커니즘은 높은 성능을 제공합니다. 신뢰성이 높고 유지 관리 비용이 낮아 대부분의 실외 응용 분야에 적합합니다.
답: 그렇습니다. 주문 시 전류 비율과 정확도 등급(0.2S/0.5/10P10)을 지정해야 합니다.
A: 정상적인 사용 시 유지보수가 필요 없는 기간은 10-15년입니다. 2년마다 육안 검사를 권장합니다. 5년마다 간단한 기계 검사를 실시합니다.
Usune Zw7-40.5 실외 진공 회로 차단기는 고급 진공 기술, 견고한 구조 설계 및 지능형 기능. 신뢰할 수 있는 중국 공급업체로서 Usune Electric은 지속적으로 고품질과 고성능 제품으로 신뢰성, 안전성 및 신뢰성이 요구되는 현대 전력 시스템에 이상적인 선택입니다. 낮은 수명주기 비용.
