기사 개요
이 가이드에서는 공기 절연 링 메인 유닛의 작동 방식, 어떤 구성 요소가 성능을 결정하는지, 기술 사양을 평가하는 방법, 구매자가 구매하기 전에 확인해야 할 사항에 대해 설명합니다. 또한 피할 수 있는 가동 중지 시간을 줄이는 데 도움이 될 수 있는 일반적인 애플리케이션 문제, 운영 안전 및 유지 관리 방법도 다룹니다.
1. 공기 절연 링 본체 RMU란 무엇입니까?

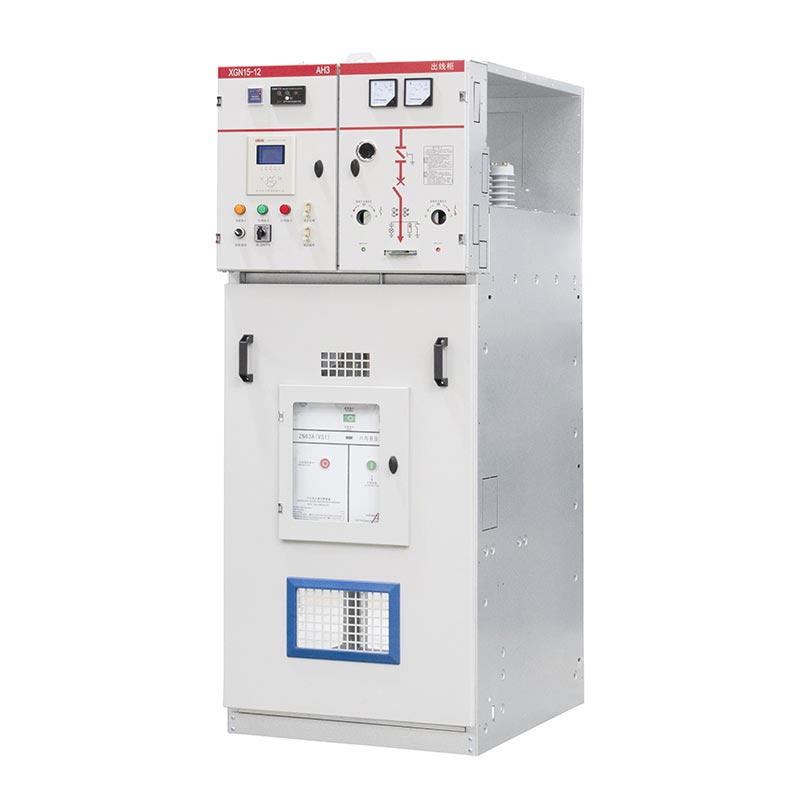

안공기 절연 링 메인 유닛 RMU배전망의 회로를 연결, 제어 및 분리하도록 설계된 중전압 전기 스위치기어 어셈블리입니다. SF₆ 가스를 해당 구획의 기본 절연 매체로 사용하는 대신 대기를 활성화된 해당 구성 요소 주위의 절연 매체로 사용합니다.
용어링 메인 유닛링 분배 배열에서 장비의 역할을 설명합니다. 링은 일반적으로 여러 배전 지점을 연결하므로 네트워크 설계 및 운영 구성이 허용하는 경우 전력이 여러 방향에서 변전소에 도달할 수 있습니다. RMU는 소형 인클로저 내에 여러 스위칭 기능을 결합하여 배전 운영자가 피더 및 변압기 연결을 관리하는 데 도움을 줍니다.
전압을 변경하는 배전 변압기와 달리 RMU는 중전압 회로의 연결 및 연결 해제를 관리합니다. 구성에 따라 퓨즈나 회로 차단기를 통해 부하 전환, 절연, 접지 및 피더 보호 기능을 제공할 수 있습니다.
공기 절연 RMU는 엔지니어가 명확하게 정의된 스위칭 기능, 가스 없는 절연 배열 및 설치 환경에 적합한 구성이 필요한 응용 분야에 사용됩니다. 하나를 지정하기 전에 프로젝트 팀은 시스템 전압, 결함 수준, 작동 방식, 사용 가능한 공간 및 적용 가능한 유틸리티 요구 사항을 확인해야 합니다.
2. 공기 절연 RMU는 어떻게 작동합니까?
공기 절연 RMU는 들어오는 링 피더와 나가는 배전 회로 사이의 연결을 제어하여 전력을 관리합니다. 일반적인 3방향 배열에서는 두 개의 기능 장치가 링 케이블 섹션을 연결하고 세 번째 기능 장치는 로컬 변압기 공급 장치를 공급하거나 보호합니다.
정규분포 작업
정상 작동 중에 스위칭 장치는 네트워크의 승인된 작동 계획에 따라 배치됩니다. 많은 배전 네트워크는 일반적으로 개방형 지점이 있는 링 모양의 케이블 레이아웃을 사용합니다. 이 배열은 전체 링을 폐쇄 루프로 작동할 필요 없이 대체 공급 경로를 보존합니다.
결함 분리 및 공급 복원
케이블 섹션에 결함이 발생하면 보호 장치가 설계된 대로 결함을 감지하거나 중단하고, 운영자 또는 승인된 자동화 시스템은 영향을 받은 섹션을 격리합니다. 그런 다음 장비 등급, 네트워크 용량, 보호 조정 및 전환 절차가 허용하는 경우 나머지 건강한 네트워크는 대체 피더를 통해 복원될 수 있습니다.
| 작동 조건 | RMU 기능 | 운영 목표 |
|---|---|---|
| 정상 작동 | 지정된 회선 연결을 유지합니다. | 연결된 부하에 전력을 공급합니다. |
| 계획된 유지 관리 | 관련 회로를 분리하고 승인된 접지 절차를 가능하게 합니다. | 안전한 작업 환경을 조성하세요. |
| 케이블 결함 | 영향을 받는 섹션을 중단하거나 격리하기 위해 시스템 보호 체계와 함께 작동합니다. | 영향을 받는 네트워크 영역을 제한하십시오. |
| 네트워크 복원 | 허용되는 경우 승인된 전환을 통해 정상 섹션을 다시 연결할 수 있습니다. | 최대한 안전하고 신속하게 서비스를 복원하세요. |
부하 전환과 오류 중단을 구별하는 것이 중요합니다. 부하 차단 스위치는 지정된 스위칭 임무를 위해 설계되었습니다. 모든 단락 전류를 차단한다고 가정해서는 안 됩니다. 오류 보호를 위해서는 조정된 퓨즈-스위치 조합이나 적절한 보호 계전기가 있는 회로 차단기가 필요할 수 있습니다.
3. 공기 절연 RMU의 주요 구성 요소는 무엇입니까?
정확한 내부 레이아웃은 제조업체와 모델에 따라 다르지만 대부분의 설계에는 스위칭 장치, 도체, 절연 구조, 안전 메커니즘 및 선택적 모니터링 장비가 결합되어 있습니다.
부하 차단 스위치
부하 차단 스위치는 지정된 정상 부하 전환 조건에서 회로를 연결하거나 연결을 끊습니다. 링 구성에서는 운영자가 들어오고 나가는 케이블 섹션을 제어할 수 있습니다. 정격 제작, 차단 및 단시간 내구성이 의도된 임무와 일치해야 합니다.
버스바 및 전기 연결
버스바는 기능 장치 사이에 전도성 경로를 제공합니다. 재료, 단면적, 연결 품질 및 열 설계는 전류 전달 능력과 온도 상승에 영향을 미칩니다. 케이블 종단은 지정된 케이블 유형 및 설치 배열과도 호환되어야 합니다.
접지 스위치 및 인터록
접지 스위치는 승인된 작동 순서가 허용하는 경우 지정된 절연 회로 섹션을 접지하는 수단을 제공합니다. 기계적 또는 전기적 인터록은 금지된 스위칭 작동을 방지하는 데 도움이 됩니다. 이러한 메커니즘은 중요하지만 해당 안전 절차에 따른 절연 및 무전압 검증을 대체하지는 않습니다.

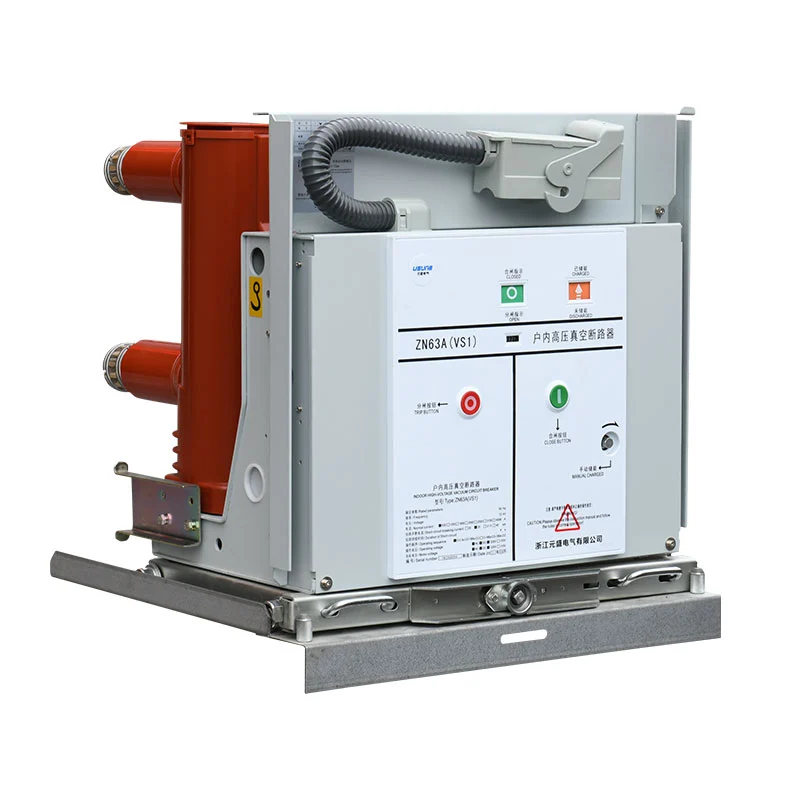

퓨즈-스위치 조합 또는 회로 차단기
변압기 피더는 퓨즈-스위치 조합이나 보호 계전기가 있는 회로 차단기를 사용할 수 있습니다. 적절한 솔루션은 변압기 특성, 예상되는 오류 전류, 선택성 요구 사항 및 네트워크 보호 철학에 따라 달라집니다.
절연체, 인클로저 및 모니터링 액세서리

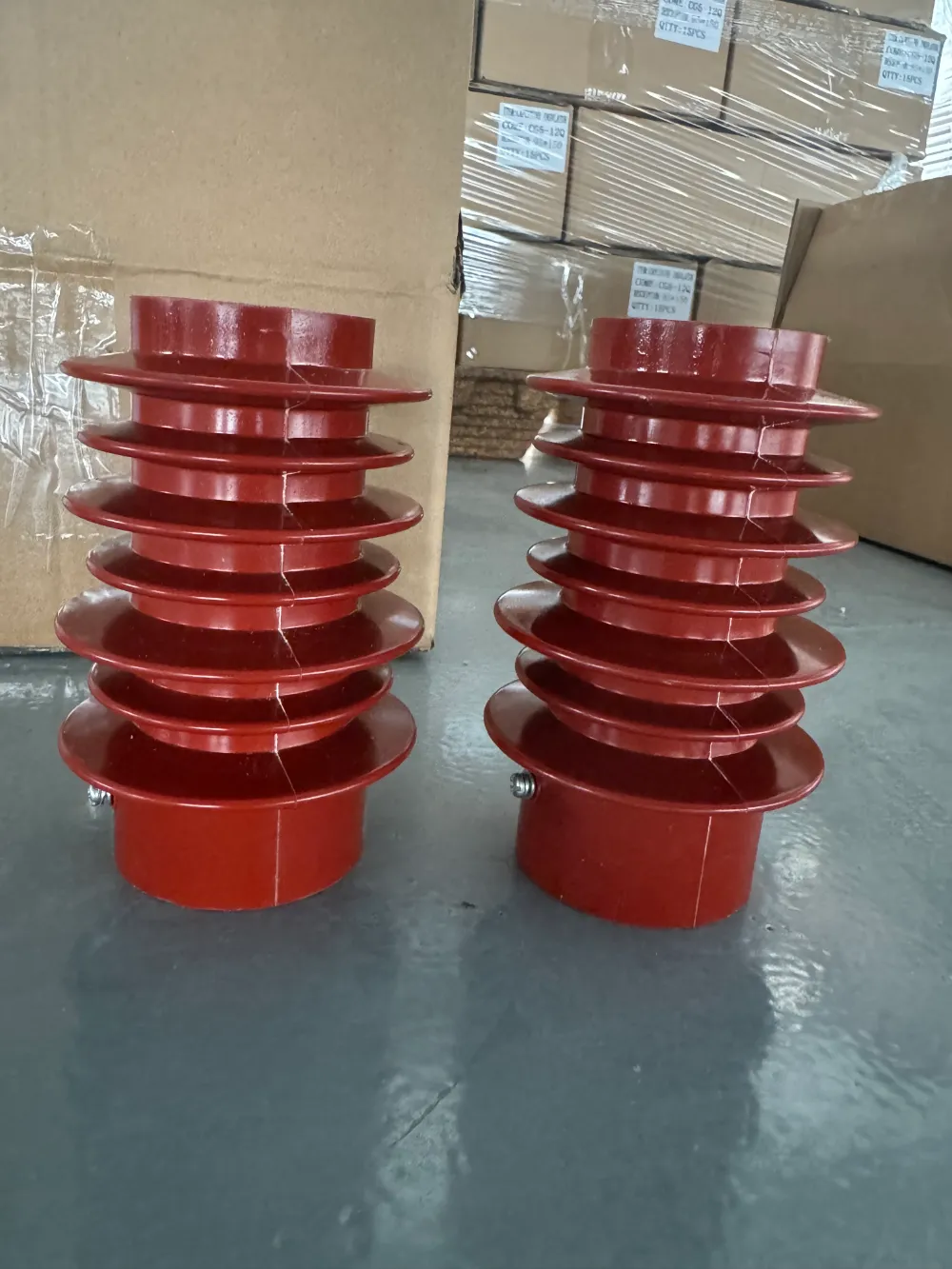

절연 지지대는 필요한 전기 간극을 유지하고 전류가 흐르는 구성 요소를 지원합니다. 인클로저는 제품에 지정된 환경 및 기계적 조건으로부터 장비를 보호합니다. 옵션인 전압 표시기, 결함 통로 표시기, 모터 운전자 및 통신 장치는 적절하게 통합되면 작동 가시성과 원격 제어를 향상시킬 수 있습니다.
4. 공기 단열재는 어떤 이점을 제공합니까?
공기 단열은 특히 프로젝트 소유자가 관련 구획에서 SF₆ 기반 단열을 피하고자 하는 경우 유통 프로젝트에 실질적인 이점을 제공할 수 있습니다. 이러한 이점의 가치는 장비 설계 및 작동 환경에 따라 달라집니다.
- 공기 절연 구획에는 SF₆ 요구 사항이 없습니다.적절한 설계는 해당 구획의 SF₆와 관련된 취급, 누출 모니터링 및 수명 종료 복구 고려 사항을 방지합니다.
- 다음과 같이 설계된 경우 가시적이고 접근 가능한 배치:일부 구조에서는 숙련된 직원이 구성 요소와 전환 위치를 더 쉽게 검사할 수 있습니다. 정확한 모델에 대한 접근성 확인이 필요합니다.
- 모듈식 구성:제품군이 필요한 조합을 지원하는 경우 다양한 수신, 출력 및 변압기-피더 요구 사항을 충족하도록 기능 장치를 배열할 수 있습니다.
- 실제 유지 관리 계획:공기 절연 섹션에 SF₆가 없으면 운영자는 전기 및 기계적 유지 관리가 여전히 필수적임에도 불구하고 해당 섹션에 대한 가스 관련 서비스 작업을 피합니다.
- 유통 자동화 지원:옵션인 모터 작동 장치 및 모니터링 액세서리는 원격 전환 및 상태 보고를 지원할 수 있습니다.
제한 사항은 무엇입니까?
공기 절연 설계에는 일부 가스 절연 설계보다 더 큰 전기 간극과 더 큰 설치 공간이 필요할 수 있습니다. 습도, 오염, 응축, 고도 및 인클로저 조건도 단열 성능에 영향을 미칠 수 있습니다. 가스가 없는 설계가 자동으로 유지 관리가 필요 없는 작동이나 모든 환경에서 우수한 성능을 의미하는 것은 아닙니다.
구매자는 단열재만을 기준으로 RMU를 선택하기보다는 전체 장비 구성, 설치 비용, 수명주기 요구 사항, 환경 조건 및 적용 가능한 규정을 비교해야 합니다.
5. 공기 절연 RMU는 어디에 사용됩니까?
공기 절연 링 메인 유닛은 전압 정격, 보호 장치, 인클로저 구성 및 승인된 설치 조건에 따라 다양한 중전압 배전 응용 분야에 사용할 수 있습니다.
산업플랜트
공장 및 가공 시설에서는 중전압 배전 장비를 사용하여 변압기, 생산 구역 및 기타 전기 부하에 전원을 공급합니다. RMU는 피더 격리를 지원하고 유지 관리 팀이 전체 사이트에 불필요하게 영향을 주지 않고 네트워크 섹션을 관리하는 데 도움을 줍니다.
상업 및 주거 개발
사무실 단지, 아파트 개발, 소매 부동산 및 복합 용도 프로젝트에서는 지역 배전 변전소에서 RMU를 사용할 수 있습니다. 컴팩트한 기능 배열을 통해 계획된 전기 인프라 내에서 여러 변압기 피더의 관리를 단순화할 수 있습니다.
유틸리티 유통 네트워크
배전 운영자는 피더 섹션을 제어하고 복원 절차를 지원하기 위해 네트워크 연결 지점에 RMU를 설치할 수 있습니다. 선택한 장치는 유틸리티별 보호, 스위칭, 설치 및 문서화 요구 사항을 충족해야 합니다.
재생 가능 에너지 및 인프라 프로젝트
태양광 설치, 인프라 시설 및 기타 에너지 프로젝트에는 수집 회로, 변압기 및 배전 네트워크 간의 중전압 스위칭이 필요할 수 있습니다. RMU는 실제 결함 기여도, 스위칭 듀티 및 계통 연결 설계에 따라 선택해야 합니다.
실외 또는 해안 설치의 경우 프로젝트 팀은 인클로저 보호, 부식 방지, 온도 범위, 응축 제어 및 케이블 입구 밀봉을 추가로 평가해야 합니다. 특정 모델의 적합성은 제조업체가 명시한 서비스 조건에 따라 확인되어야 합니다.
6. 구매자는 어떤 사양을 확인해야 합니까?
공기 절연 RMU를 선택하려면 공칭 전압을 일치시키는 것 이상의 것이 필요합니다. 잘못된 등급이나 부적절한 보호 장치로 인해 안전 위험, 시운전 지연 및 비용이 많이 드는 장비 변경이 발생할 수 있습니다. 구매자는 견적을 요청하기 전에 제조업체에 네트워크 매개변수 및 프로젝트 요구 사항을 제공해야 합니다.
| 사양 | 확인해야 할 사항 | 왜 중요한가요? |
|---|---|---|
| 정격전압 | 시스템의 공칭 및 최대 작동 전압과의 호환성. | 절연 및 장비 등급이 네트워크에 적합한지 확인합니다. |
| 정격전류 | 버스바, 링 스위치 및 피더 전류 정격. | 예상 부하에 부적합한 장비 선택을 방지합니다. |
| 단락 성능 | 정격 단시간 전류, 지속 시간 및 관련 제작 또는 차단 임무에 견딜 수 있습니다. | 개폐 장치를 계산된 오류 수준과 일치시킵니다. |
| 기능적 구성 | 방법 수, 링 스위치, 변압기 피더 및 확장 조항. | 단선 다이어그램에 맞춰 장비를 정렬합니다. |
| 보호 방법 | 퓨즈-스위치 조합 또는 회로 차단기 및 릴레이 배열. | 올바른 오류 제거 및 조정을 지원합니다. |
| 절연 및 간격 | 공기 절연 설계 및 필요한 전기 간극. | 지정된 조건에서 유전체 성능을 지원합니다. |
| 설치환경 | 실내 또는 실외 사용, 고도, 습도, 온도 및 오염. | 환경 및 단열 관련 위험을 줄입니다. |
| 인클로저 보호 | 지정된 IP 등급 및 액세스 요구 사항. | 테스트된 조건에서 유입에 대한 보호를 정의합니다. |
| 안전 분류 | 필수 내부 아크 분류, 접근 가능한 측면, 전류 및 기간. | 프로젝트별 개인 보호 요구 사항을 해결합니다. |
| 오토메이션 | 수동 또는 전동 작동, 보조 공급, 신호 및 통신 프로토콜. | 원격 모니터링 또는 SCADA와의 호환성을 보장합니다. |
| 규정 준수 문서 | 적용 가능한 표준, 형식 테스트 보고서, 정기 테스트 기록 및 인증서. | 기술 승인 및 프로젝트 승인을 지원합니다. |
적용 가능한 표준 이해
IEC 62271-200은 관련 실내 및 실외 애플리케이션을 포함하여 1kV 이상 최대 52kV의 정격 전압에 대한 AC 금속 폐쇄 개폐 장치 및 제어 장치 어셈블리를 다룹니다. 적용 가능한 판과 수정 사항은 프로젝트 사양에 따라 확인되어야 합니다. 장비 구성에 따라 스위치, 회로 차단기, 스위치-퓨즈 조합 및 접지 장치에 대한 추가 표준이 적용될 수도 있습니다.
참고로 공식 IEC 62271-200 간행물을 참조하세요. 실제 제안된 모델 및 구성에 대한 준수 여부를 확인해야 합니다. 제품이 IEC 표준을 따른다는 일반적인 설명은 적절한 지원 문서를 대체할 수 없습니다.
주문하기 전에 물어볼 질문
- 제안된 RMU가 승인된 단선 다이어그램 및 케이블 배열과 일치합니까?
- 정격 전류 및 단락 성능이 시스템 연구에 충분합니까?
- 어떤 보호 및 접지 기능이 표준으로 포함되어 있습니까?
- 관련 구성에 대해 유형 테스트 증거와 일상적인 공장 테스트 기록이 제공됩니까?
- 치수, 케이블 인입 위치, 기초 세부 사항 및 유지보수 간격이 확인되었습니까?
- 예비 부품, 작동 지침, 시운전 지원 및 보증 조건이 명확하게 명시되어 있습니까?
7. 어떤 안전 및 설치 요구 사항이 중요합니까?
고압 스위치기어 설치는 승인된 도면, 현지 전기 규정, 제조업체 지침 및 현장별 안전 절차에 따라 자격을 갖춘 인력이 수행해야 합니다. 장비에는 위험하게 저장되거나 유도된 전기 에너지가 포함될 수 있으므로 시운전 및 유지 관리는 시각적인 스위치 위치에만 의존해서는 안 됩니다.
현장 준비
배송 전에 기초, 케이블 트렌치, 케이블 굽힘 공간, 접근 경로, 환기 요구 사항 및 작동 공간이 승인된 도면과 일치하는지 확인하십시오. 설치 영역은 지정된 환경 제한 내에 있어야 하며 안전한 작동 및 유지 관리가 가능해야 합니다.
케이블 종단 및 접지
호환되는 케이블 액세서리를 사용하고 제조업체의 종료 지침을 따르십시오. 도체 준비, 연결 토크, 위상 식별, 절연 상태 및 접지 연결을 확인하십시오. 잘못 설치된 종단은 과열, 부분 방전, 절연 저하 또는 전기적 고장을 초래할 수 있습니다.
시운전 점검
시운전은 제품 설계 및 프로젝트 요구 사항을 반영하는 승인된 테스트 계획을 따라야 합니다. 일반적인 점검에는 기계적 작동, 인터록, 배선, 접지 연속성, 보호 설정, 제어 회로 및 관련 전기 테스트 결과 검사가 포함됩니다. 정확한 테스트와 승인 기준은 자격을 갖춘 엔지니어가 정의해야 합니다.
8. 운영자는 공기 절연 RMU를 어떻게 유지 관리할 수 있습니까?
공기 절연 RMU는 공기 절연 구획에서 SF₆ 가스 서비스를 피하지만 여전히 설계, 임무, 연식 및 설치 환경에 적합한 유지 관리 프로그램이 필요합니다. 예방적 유지보수는 정전이나 안전 사고가 발생하기 전에 악화를 식별하는 데 도움이 됩니다.
권장 검사 영역
- 인클로저 상태:부식, 물리적 손상, 물 유입, 환기 차단, 씰 손상 등을 확인하십시오.
- 절연 상태:승인된 검사 중에 오염, 습기, 추적 표시, 균열 또는 기타 열화 징후가 있는지 확인하십시오.
- 스위칭 메커니즘:제조업체 절차에 따라 작동 메커니즘, 위치 표시기, 인터록 및 기계적 상태를 확인하십시오.
- 연결 및 케이블:승인된 방법을 사용하여 과열, 느슨함 또는 절연 손상 징후가 있는지 접근 가능한 종단 및 연결을 검사하십시오.
- 보호 및 제어:릴레이 설정, 보조 전원, 경보, 모터 작동자 및 통신 기능(해당되는 경우)을 확인하십시오.
- 기록:검사, 테스트 결과, 결함, 전환 작업 및 시정 조치를 문서화합니다.
RMU는 얼마나 자주 검사해야 합니까?
모든 설치에 적합한 단일 검사 간격은 없습니다. 제조업체의 유지 관리 일정, 해당 규정, 유틸리티 요구 사항 및 현장의 위험 평가를 따르십시오. 먼지가 많거나 습하거나 부식성이 있거나 부하가 높은 환경에 있는 장비는 상태를 더 자주 점검해야 할 수도 있습니다.
규정된 승인, 격리 및 테스트 절차 없이 밀봉되거나 제한된 구획을 열거나, 전류가 흐르는 구성 요소를 조정하거나, 침입적인 작업을 수행하지 마십시오. 비정상적인 가열, 방전 소음, 타는 냄새, 예상치 못한 경보 또는 기계적 저항이 발생하는 경우 즉시 자격을 갖춘 유지보수 담당자에게 문제를 에스컬레이션하십시오.
9. 프로젝트 팀이 예방해야 하는 일반적인 문제는 무엇입니까?
많은 스위치기어 프로젝트 문제는 전원 공급 전에 시작됩니다. 명확한 사양, 완전한 문서화, 장비 공급업체, 전기 설계자, 설치업체 및 최종 사용자 간의 조정을 통해 피할 수 있는 지연을 줄일 수 있습니다.
| 일반적인 문제 | 잠재적인 결과 | 예방조치 |
|---|---|---|
| 잘못된 결함 등급 | 장비는 실제 네트워크 오류 의무를 견디지 못할 수 있습니다. | 승인 전에 결함 연구 결과와 장비 등급을 확인하십시오. |
| 잘못된 피더 구성 | 스위칭 또는 보호 기능이 누락되고 재설계 비용이 많이 듭니다. | 단선 다이어그램과 기능 단위 일정을 검토합니다. |
| 호환되지 않는 케이블 액세서리 | 설치 문제 또는 신뢰할 수 없는 케이블 종단. | 케이블 사양과 승인된 터미네이션 키트를 확인하세요. |
| 부적합한 현장 조건 | 결로, 부식, 절연 문제 또는 접근 제한. | 서비스 조건, 인클로저 설계 및 설치 간격을 확인하십시오. |
| 불완전한 테스트 문서 | 검사, 승인 또는 시운전이 지연되었습니다. | 조달 과정에서 필수 테스트 기록 및 인증서에 동의합니다. |
| 불분명한 유지 관리 책임 | 검사가 누락되고 오류 응답이 느려집니다. | 운영 절차, 교육, 예비 부품 및 서비스 지원을 정의합니다. |
조달팀의 경우 가장 효과적인 접근 방식은 견적을 비교하기 전에 기술 요구 사항을 정의하는 것입니다. 제안된 구성에 추가 엔지니어링, 설치 변경 또는 지원되지 않는 액세서리가 필요한 경우 낮은 초기 가격이 최고의 전체 가치를 나타내지 않을 수 있습니다.
10. 자주 묻는 질문
공기 절연 링 본체 RMU의 주요 목적은 무엇입니까?
주요 목적은 중전압 네트워크에서 스위칭, 절연 및 배전 연결을 관리하는 것입니다. 구성에 따라 변압기 공급 장치 보호 기능도 제공하고 결함이 있는 케이블 섹션의 격리를 지원합니다.
RMU에서 공기 절연이란 무엇을 의미합니까?
이는 대기가 활성화된 관련 구성 요소 주변의 절연 매체 역할을 한다는 것을 의미합니다. 정확한 절연 배열은 제품 설계에 따라 달라지며, 용어 자체가 스위칭 또는 아크 차단 기술을 정의하지는 않습니다.
공기 절연 RMU에는 SF₆가 없나요?
공기 절연 설계는 관련 단열 구획에서 SF₆를 방지할 수 있습니다. 구매자는 제조업체의 기술 문서를 확인하여 제안된 전체 조립품에 SF₆ 또는 기타 절연 가스가 포함되어 있는지 확인해야 합니다.
RMU와 변압기의 차이점은 무엇입니까?
RMU는 배전망 내의 전기 연결을 제어하고 보호하는 반면 변압기는 전압을 한 레벨에서 다른 레벨로 변경합니다. 배전 변전소에 함께 설치될 수 있지만 서로 다른 기능을 수행합니다.
공기 절연 RMU가 오류 발생 후 자동으로 전원을 복원할 수 있습니까?
반드시 그런 것은 아닙니다. 기본 장치에는 승인된 수동 전환이 필요할 수 있습니다. 자동 오류 격리 또는 복원에는 적절한 보호, 전동식 스위칭, 제어 로직, 통신 및 승인된 네트워크 자동화 체계가 필요합니다.
RMU를 구매할 때 가장 중요한 기술 등급은 무엇입니까?
주요 매개변수에는 정격 전압, 정격 전류, 단락 내성 및 투입 능력, 스위칭 의무, 보호 배열, 절연 성능, 환경 조건, 외함 등급 및 필요한 내부 아크 분류가 포함됩니다.
공기 절연 RMU에는 유지 관리가 필요합니까?
예. 운영자는 제조업체의 유지 관리 일정을 따르고 엔클로저, 절연, 스위칭 메커니즘, 케이블 종단, 접지 시스템, 보호 장치 및 선택적 제어 장비를 적절하게 검사해야 합니다.
중전압 금속 밀폐형 RMU와 관련된 표준은 무엇입니까?
IEC 62271-200은 정격이 1kV 이상, 최대 52kV인 해당 AC 금속 폐쇄 개폐 장치 어셈블리에 대한 핵심 표준입니다. 개별 스위칭 및 보호 장치에는 다른 표준이 적용될 수 있습니다. 프로젝트 팀은 필요한 버전과 실제 제품의 테스트 문서를 확인해야 합니다.
구매자는 RMU 제조업체를 어떻게 평가할 수 있습니까?
제조업체의 기술 문서, 제품 구성 옵션, 적용 가능한 유형 테스트 증거, 일상적인 공장 테스트 절차, 품질 관리, 설치 지침, 예비 부품 가용성, 보증 조건 및 프로젝트별 요구 사항 충족 능력을 검토합니다.
귀하의 프로젝트에 적합한 공기 절연 RMU를 선택하십시오
안정적인 고압 배전은 올바른 장비 구성, 정확한 기술 사양, 현장 조건에 대한 명확한 이해에서 시작됩니다. 산업용 배전 시스템, 상업용 개발 또는 유틸리티 네트워크 프로젝트를 계획 중이라면 신중한 장비 선택을 통해 보다 안전한 작동과 보다 신뢰할 수 있는 유지 관리 계획을 지원할 수 있습니다.
절강우수네전기(주)배전 장비를 소싱할 때 공급업체 평가에 포함될 수 있습니다. 적절한 기술 범위를 설정하는 데 도움이 되도록 프로젝트 전압, 정격 전류, 단락 요구 사항, 기능 장치 구성, 설치 환경 및 적용 가능한 표준을 공유하십시오.
중전압 스위치기어 요구 사항을 정의하는 데 도움이 필요하십니까?문의하기프로젝트 사양을 논의하고, 관련 제품 문서를 요청하고, 배전 애플리케이션에 적합한 솔루션을 찾아보세요.
기술 노트: 제품 구성 및 등급은 모델에 따라 다릅니다. 조달, 설치 또는 전원 공급 전에 제조업체 및 담당 프로젝트 엔지니어와 함께 모든 사양, 적용 가능한 표준, 테스트 문서 및 작동 절차를 확인하십시오.
