KYN61-40.5 실내 금속 피복 인출형 AC 개폐 장치는 다음을 위해 설계되었습니다. 40.5kV, 50/60Hz 3상 AC 배전 시스템. ABB 채택 표준화된 아웃라인 디자인과 인간-기계 인터페이스 개념, 이것은 고전압 개폐 장치는 검증된 KYN61 구획 구조와 ABB 스타일의 산업용 외관과 고급 작동 안전 기능을 갖추고 있습니다.
안정적인 중간 전압 배전 애플리케이션용으로 설계된 KYN61-40.5 개폐 장치는 우수한 기계적 강도, 전기적 특성을 제공합니다. 변전소, 발전소, 산업용 전력 시스템.

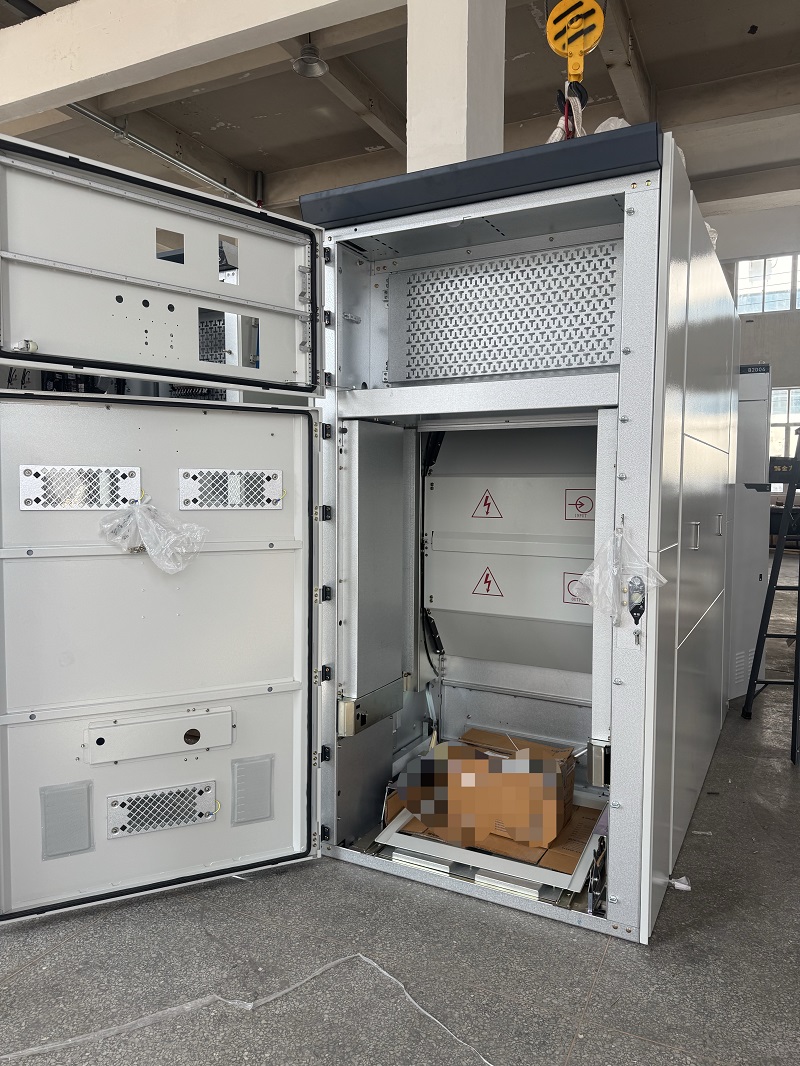

KYN61-40.5 배전반의 캐비닛 본체는 고품질을 사용하여 제조됩니다. CNC 벤딩 기술로 가공된 알루미늄-아연 코팅 강판입니다. 는 구조는 용접 없이 고강도 볼트 조립 방식을 채택하여 탁월한 캐비닛 강성, 치수 정확도 및 장기적인 기계적 안정성을 제공합니다.
표준 캐비닛 치수는 다음과 같습니다.
인클로저는 접지된 금속 파티션으로 4개의 독립적인 파티션으로 나뉩니다. 구획:
각 구획에는 독립적인 압력 방출 채널이 있어 효과적으로 내부 아크 압력을 완화하고 작동 안전성을 향상시킵니다.
KYN61-40.5 배전반의 전면 패널은 통합 작동 설계를 채택합니다. 계기 투시창, 기계식 작동 손잡이, 손수레 위치 표시기, 잠금 장치 및 경고 라벨은 명확하고 명확하게 배열되어 있습니다. 체계적인 레이아웃으로 운영자가 장비 상태를 빠르게 식별할 수 있습니다.
최적화된 환기 그릴은 유지하면서 효율적인 열 방출을 제공합니다. 깨끗하고 균일한 캐비닛 외관. 인클로저 보호 등급은 다음과 같습니다. IP4X이며 회로 차단기실 도어가 있는 경우 보호 수준은 IP2X입니다. 열었습니다.

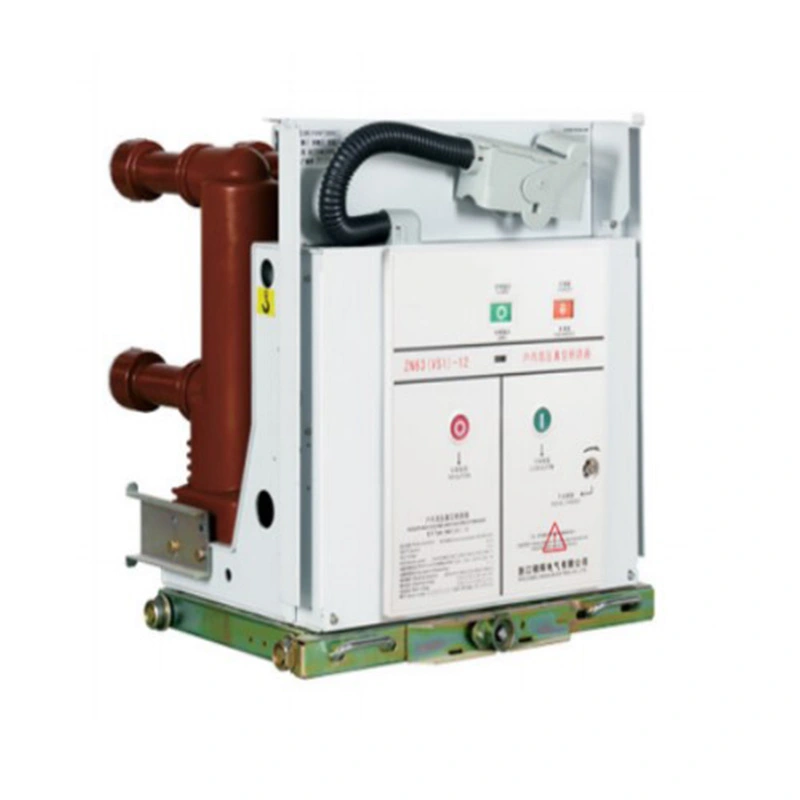

KYN61-40.5 스위치기어는 ABB HD4 및 VD4-40.5와 완벽하게 호환됩니다. 인출형 진공 회로 차단기 및 ABB REF 시리즈 보호 계전기. 이는 ABB 호환 스위치기어가 필요한 프로젝트에 이상적인 솔루션입니다. 구성.
인출형 손수레는 바닥에 장착된 나사 추진 메커니즘을 채택합니다. ABB 진공 회로에 대한 원활한 작동 및 우수한 호환성 제공 차단기. 완전한 5중 방지 연동 시스템은 기계적 통합을 통합합니다. ABB 안전 논리 개념에 따른 전기 안전 보호 기능.
설계, 절연 간격, 기계적 구조, 전기적 성능 KYN61-40.5 개폐 장치는 다음을 포함한 국제 표준을 준수합니다.
개폐 장치는 온도 상승 테스트를 포함한 프로젝트 요구 사항을 지원합니다. 단락 내력 테스트 및 내부 아크 분류 테스트를 통해 까다로운 고전압 배전 애플리케이션에 적합합니다.
개폐 장치는 ABB 스타일 캐비닛 외관과 표준화된 작동을 채택합니다. 직업적인 산업 외관 및 편리한 제공하는 인터페이스 디자인 운영 경험.
볼트형 모듈식 조립 구조는 캐비닛 강성을 향상시키고 단순화합니다. 설치가 가능하며 유지 관리가 더 쉽고 향후 확장도 가능합니다.
접지된 금속 파티션은 분리된 기능적 구획을 생성하여 작업자의 안전과 효과적인 내부 아크 압력 완화 보호 기능을 제공합니다.
개폐 장치는 ABB 40.5kV 진공 회로 차단기와 일치하도록 특별히 설계되었습니다. 및 보호장치로 우수한 호환성과 시스템을 제공합니다. 통합.
IP4X 인클로저 보호 및 고급 안전 설계를 갖춘 KYN61-40.5 개폐 장치는 변전소, 발전 시설, 산업 분야에 적합합니다. 플랜트 및 기타 중간 전압 배전 프로젝트.
KYN61-40.5 개폐 장치는 다음 분야에서 널리 사용됩니다.
ABB 호환 설계, 견고한 기계 구조, 고급 안전성 보호 및 IEC 표준 준수를 통해 KYN61-40.5 개폐 장치는 다음을 제공합니다. 중전압 배전 요구 사항을 위한 안정적인 솔루션입니다. 그것은 배달한다 긴 수명, 편리한 유지보수, 중요한 전력에 대한 안정적인 작동 전 세계적으로 응용 프로그램.
