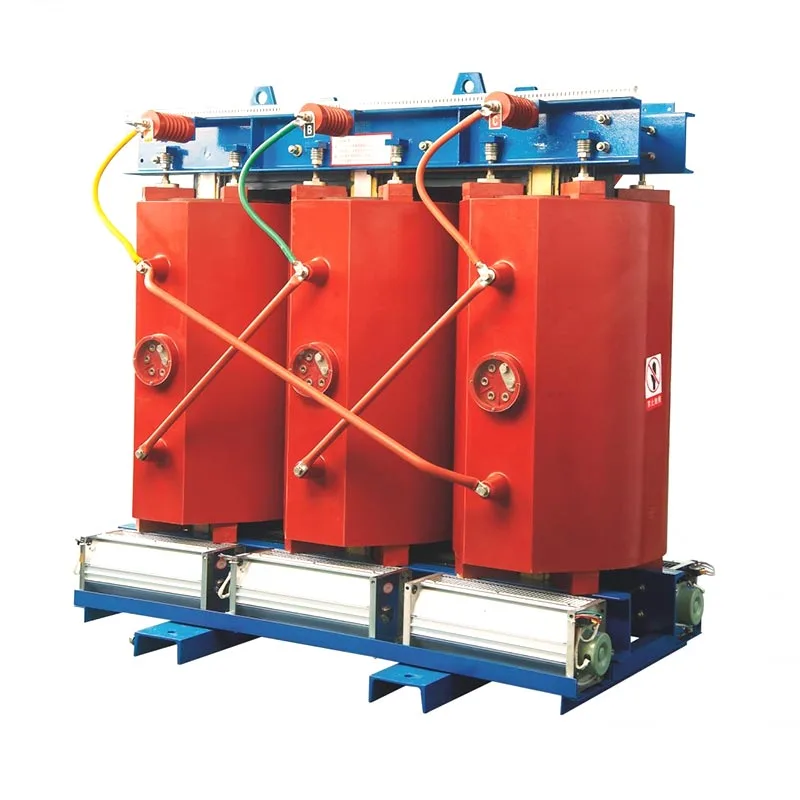

안11kV 1000kVA 건식 변압기전기 절연, 전압 안정성 및 안전한 배전을 유지하면서 11kV 공급 장치에서 더 낮은 활용 전압으로 전기 에너지를 전달하도록 설계된 중압 배전 변압기입니다. 이 가이드에서는 산업용 및 상업용 전력 시스템의 구성, 작동 원리, 사양, 적용, 설치 고려 사항, 보호 요구 사항, 유지 관리 방법 및 구매 포인트에 대해 설명합니다.
1000kVA 변압기는 1000킬로볼트 암페어의 정격 피상 전력 용량을 제공하는 반면, 11kV는 1차 전압 등급을 식별합니다. 침지형 변압기와 달리 건식 변압기는 공기를 냉각 매체로 사용하며 미네랄 절연유에 의존하지 않습니다. 주물 수지 설계는 실내 변전소, 상업용 건물, 산업 플랜트, 데이터 관련 시설, 재생 에너지 설비 및 화재 행동, 유지 관리, 공간 및 환경 고려 사항이 중요한 기타 장소에 컴팩트한 솔루션을 제공할 수 있습니다.
실제 사양을 명판 등급만으로 선택해서는 안 됩니다. 2차 전압, 벡터 그룹, 임피던스, 절연 수준, 권선 재료, 온도 상승, 냉각 방법, 인클로저 보호, 고도, 주변 온도, 고조파 부하, 단락 조건 및 적용 가능한 표준이 모두 최종 설계에 영향을 미칩니다.
안11kV 1000kVA 건식 변압기중전압 전기를 다운스트림 배전 및 전기 장비에 적합한 저전압으로 낮추는 데 일반적으로 사용되는 3상 전기 변압기입니다. 변압기의 정격 피상전력은 1000kVA이고 1차 전압은 11kV입니다.
용어건식이는 변압기가 액체 절연유를 기본 절연 및 냉각 매체로 사용하지 않음을 의미합니다. 설계에 따라 권선은 개방형, 진공 압력 함침형 또는 수지 캡슐화형일 수 있습니다. 주조 수지 구조는 기계적 보호, 환경 저항성 및 액체 절연에 대한 의존도 감소가 필요한 경우 특히 일반적입니다.
IEC 60076-11은 특히 최대 72.5kV의 장비 최고 전압과 1.1kV 이상에서 작동하는 하나 이상의 권선을 갖춘 건식 전력 변압기를 다루므로 많은 11kV 건식 변압기 설계와 직접적인 관련이 있습니다.
11kV는 공칭 1차측 전압을 나타냅니다. 장비의 정확한 절연 수준 및 정격 전압은 공칭 전압만으로 추론하기보다는 프로젝트 사양 및 해당 표준에서 확인되어야 합니다.
1000kVA는 변압기의 정격 피상 전력입니다. 이는 직접적인 1000kW 출력을 나타내기보다는 지정된 작동 조건에서의 전기 부하 능력을 설명합니다.
3상 시스템의 경우 대략적인 전부하 라인 전류는 다음을 사용하여 계산할 수 있습니다.
예를 들어, 11kV 및 1000kVA에서 1차 전부하 전류는 대략 다음과 같습니다.52.5A. 2차 전류는 선택한 저전압 정격에 따라 달라집니다. 예를 들어 400V에서 이론적인 3상 전부하 전류는 대략 다음과 같습니다.1,443A. 이러한 계산은 예비 엔지니어링에 유용하며 최종 케이블, 차단기, 부스바 및 보호 선택은 전체 프로젝트 설계를 따라야 합니다.
건식 변압기의 성능은 여러 주요 구성 요소의 조화로운 설계에 따라 달라집니다. 일반적인 11kV 1000kVA 장치에는 다음이 포함됩니다.
| 요소 | 주요 기능 | 중요한 고려사항 |
|---|---|---|
| 자기 코어 | 에너지 전달을 위한 자기 경로 제공 | 코어 재료, 조인트 설계 및 손실 |
| HV 권선 | 11kV 공급을 받음 | 절연체, 도체 재료, 충격 저항 |
| LV 권선 | 필요한 저전압 출력 제공 | 전압, 전류용량, 온도상승 |
| 단열 시스템 | 전원이 공급된 구성요소를 전기적으로 분리합니다. | 열, 유전체, 환경 성능 |
| 수지 캡슐화 | 주조 수지 설계의 권선 보호 | 주조 품질, 보이드 제어, 열 성능 |
| 냉각 시스템 | 작동 중 발생하는 열을 제거합니다. | AN 또는 ANAF 작동 및 환기 |
주조 수지 설계에서 수지 캡슐화 권선은 코일 주위에 견고한 절연 구조를 제공할 수 있습니다. 그러나 최종 구조는 수지 구조만으로 평가하기보다는 필요한 전기적, 열적, 환경적, 기계적 조건에 따라 평가해야 합니다.
변압기는 전자기 유도를 통해 작동합니다. 1차 권선에 11kV의 교번 전압이 가해지면 코어에 교번 자속이 생성됩니다. 이 자속은 2차 권선과 연결되어 권선비에 따라 전압을 유도합니다.
자연 공기 냉각에서는 대류와 복사를 통해 열이 활성 부품에서 주변 공기로 이동합니다. 열 수요가 더 높은 응용 분야의 경우 강제 통풍 팬을 추가할 수 있습니다. 선택한 냉각 배열은 변압기의 지정된 정격 및 작동 환경과 일치해야 합니다.
구매자는 “11kV 1000kVA”만을 따라 구매하기보다는 완전한 기술 데이터시트를 요청해야 합니다. 일반적인 프로젝트 사양은 다음을 다루어야 합니다.
| 매개변수 | 중요한 이유 |
|---|---|
| 정격 용량 | 피상 전력 등급을 결정합니다: 1000kVA. |
| 1차 전압 | 실제 고압 네트워크와 일치해야 합니다. |
| 2차 전압 | 다운스트림 장비와의 호환성을 결정합니다. |
| 빈도 | 일반적인 프로젝트 값에는 50Hz 또는 60Hz가 포함됩니다. |
| 벡터 그룹 | 위상 변위 및 권선 연결을 정의합니다. |
| 임피던스 | 전압 조절 및 오류 전류 동작에 영향을 미칩니다. |
| 사상자 수 | 작동 온도와 수명주기 에너지 소비에 영향을 미칩니다. |
| 온도 상승 | 열 작동 조건 및 단열 요구 사항을 정의합니다. |
| 절연 수준 | 유전체 내성 및 시스템 조정에 중요합니다. |
| 인클로저/IP 등급 | 환경적 및 우발적 접촉 위험으로부터 변압기를 보호합니다. |
게시된 제조업체 사양에 따르면 11kV급 1000kVA 건식 변압기는 손실 값, 권선 재료, 치수, 벡터 그룹, 임피던스 값 및 냉각 배열이 상당히 다를 수 있습니다. 따라서 모든 1000kVA 변압기가 기술적으로 동일하다고 가정하는 대신 정확한 모델에 대해 이러한 매개변수를 확인해야 합니다.
건식 변압기 기술은 설치 환경에서 실내 작동, 화재 고려 사항, 액체 절연 요구 사항 감소 또는 유지 관리 단순화가 강조되는 경우 특히 유용합니다.
IEC 60076-11은 또한 기후 등급, 고도 관련 열 및 유전체 고려 사항, 인클로저 관리, 화재 행동 및 지진 분류를 다루며 변압기 사양 중에 환경 조건을 고려해야 하는 이유를 보여줍니다.
11kV 1000kVA 건식 변압기는 11kV 배전 시스템에 중용량 강압 변압기가 필요하고 설치 요구 사항이 건식 기술과 호환되는 모든 곳에서 사용할 수 있습니다.
변압기 선택은 제품 카탈로그보다는 전기 시스템부터 시작해야 합니다. 다음 체크리스트는 사양 차이를 방지하는 데 도움이 될 수 있습니다.
잘 설계된 변압기라도 설치 환경이 충분한 간격, 환기, 보호 또는 전기 조정을 제공하지 않으면 성능이 저하될 수 있습니다.
설치 조건은 단순한 기계적 세부 사항이 아닙니다. IEC 60076-11은 특히 변압기 열 및 유전체 성능에 대한 고도 및 환경 조건의 영향을 인식하므로 이러한 매개변수는 사양 단계에서 선언되어야 합니다.
건식 변압기는 일반적으로 오일 관련 유지 관리 작업을 피하지만 여전히 정기적인 검사가 필요합니다. 유지보수 빈도는 제조업체의 지침, 작동 조건, 현지 규정 및 설치의 중요성에 따라 설정되어야 합니다.
| 검사지역 | 확인해야 할 사항 |
|---|---|
| 권선 | 눈에 띄는 오염, 손상, 비정상적인 방전 흔적 또는 열화. |
| 사이 | 단자 상태, 조임, 과열 징후 및 케이블 상태. |
| 냉각 | 공기 통로, 환기, 장착된 팬 및 비정상적인 온도. |
| 온도 모니터링 | 센서 판독값, 경보, 컨트롤러 작동 및 과거 추세. |
| 환경 | 먼지, 습기, 부식성 대기 및 실내 환기. |
가장 실용적인 유지 관리 조치 중 하나는 냉각 표면과 환기 경로를 깨끗하게 유지하는 것입니다. 과도한 먼지는 열 전달을 감소시키고 시간이 지남에 따라 바람직하지 않은 단열 조건을 만들 수 있습니다.
건식 변압기와 유침 변압기는 모두 중전압 배전 임무를 수행할 수 있지만 구조 및 설치 특성이 다릅니다.
| 요인 | 건식 | 침지된 오일 |
|---|---|---|
| 절연 매체 | 공기 및/또는 고체 절연 시스템 | 절연액체 |
| 오일 관리 | 필요하지 않음 | 설계 및 작동 조건에 따라 필요 |
| 실내 설치 | 일반적인 응용 | 현지 설계 및 안전 요구 사항에 따라 다름 |
| 화재 고려사항 | 변압기 오일 화재 부하 없음 | 액체 유형 및 설치 요구 사항을 고려해야 합니다. |
| 일반적인 유지 관리 | 검사, 청소, 연결, 냉각 및 모니터링 | 액체 관련 검사 및 유지 관리 요구 사항 포함 |
적절한 기술은 보편적인 규칙이 아닌 프로젝트에 따라 달라집니다. 부하 프로필, 공간, 환경 조건, 화재 요구 사항, 설치 위치, 초기 비용, 수명 주기 고려 사항 및 현지 규정을 모두 평가해야 합니다.
국제 조달의 경우 기술 커뮤니케이션은 견적 가격만큼 중요합니다. 주문하기 전에 구매자는 정확한 변압기 구성을 포함하는 명확한 문서를 요청해야 합니다.
기존 변압기 제조업체에서 발행한 기술 문서는 동일한 11kV 및 1000kVA 정격을 공유하는 변압기라도 권선 재료, 손실 값, 벡터 그룹, 임피던스, 절연 시스템, 치수 및 냉각 구성이 다를 수 있음을 보여줍니다.
절강우수네전기(주)맞춤형 변압기 솔루션을 찾는 고객을 위한 잠재적 공급업체로 제시될 수 있습니다. 프로젝트별 견적의 경우 구매자는 전기 시스템 매개변수, 설치 환경, 해당 표준, 배송 목적지 및 필요한 액세서리 또는 인클로저 사양을 제공해야 합니다.
11kV 공급, 2차 전압, 부하 프로필, 설치 조건, 보호 시스템 및 필요한 용량이 프로젝트와 일치하는 경우 많은 산업 애플리케이션에 적합할 수 있습니다. 실제 하중 계산은 선택 전에 완료되어야 합니다.
3상 11kV 시스템의 경우 이론적 전부하 1차 전류는 약 52.5A입니다. 실제 시스템 설계에서는 변압기 허용 오차, 작동 조건, 보호 설정 및 네트워크 특성도 고려해야 합니다.
2차 전압은 프로젝트마다 다릅니다. 일반적인 저전압 구성에는 400V, 415V, 433V가 포함되지만 전기 시스템에 따라 다른 전압을 설계할 수도 있습니다.
반드시 그런 것은 아닙니다. 많은 건식 변압기는 자연 공기 냉각으로 작동합니다. 설계에 열용량 증가나 특정 작동 조건이 필요한 경우 강제 공기 냉각을 추가할 수 있습니다.
IEC 60076-11:2018은 정의된 범위 내에서 건식 전력 변압기를 구체적으로 다루는 주요 IEC 표준입니다. 추가 국가, 지역, 프로젝트, 설치 또는 효율성 요구 사항도 적용될 수 있습니다.
kVA는 피상 전력을 측정하고 kW는 유효 전력을 측정합니다. 관계는 역률에 따라 달라집니다. kW = kVA × 역률입니다. 따라서 1000kVA 변압기는 자동으로 1000kW 전원으로 설명되어서는 안 됩니다.
많은 제조업체는 프로젝트 요구 사항에 따라 2차 전압, 벡터 그룹, 권선 재료, 임피던스, 탭 범위, 인클로저, 냉각 배열, 액세서리 및 모니터링 시스템과 같은 매개변수를 구성할 수 있습니다. 모든 맞춤화는 해당 기술 표준에 따라 확인되어야 합니다.
안11kV 1000kVA 건식 변압기이는 전압과 용량 수치를 합친 것 이상입니다. 실제 성능은 전기 설계, 절연, 열 관리, 권선 구성, 코어 손실, 임피던스, 환경 조건, 보호, 설치 및 유지 관리의 상호 작용에 따라 달라집니다.
엔지니어링 팀과 구매 관리자의 경우 가장 신뢰할 수 있는 접근 방식은 전체 전기 요구 사항부터 시작한 다음 자세한 기술 제안을 요청하는 것입니다. 보장된 손실, 절연 수준, 벡터 그룹, 임피던스, 온도 상승, 치수, 테스트, 액세서리 및 서비스 지원을 비교하면 선택한 변압기가 실제 애플리케이션과 일치하는지 확인하는 데 도움이 될 수 있습니다.
절강우수네전기(주) 중전압 건식 변압기 요구 사항 및 프로젝트별 구성을 평가하는 고객을 지원할 수 있습니다. 새로운 변전소를 계획하고 있거나, 산업용 전력 시스템을 업그레이드하거나, 상업용 또는 인프라 프로젝트를 위한 11kV 1000kVA 변압기를 찾고 있다면,저희에게 연락주세요전압, 용량, 주파수, 설치 조건 및 기술 요구 사항을 고려하여 적합한 변압기 솔루션을 논의하십시오.
-
