도시 전력망, 신에너지 발전 및 산업용 전원 공급 시스템의 지속적인 업그레이드로 인해 소형, 지능형 및 유지 관리가 적은 고압 개폐 장치는 배전 엔지니어링에 없어서는 안될 핵심 장비가 되었습니다. 그만큼회로 차단기가 있는 링 메인 유닛XGN15 시리즈 SF6 공기 절연 링 메인 유닛으로 대표되는 는 작은 설치 공간, 안정적인 성능 및 강력한 확장성으로 인해 기존의 부피가 큰 스위치기어를 점차 대체해 왔습니다. 이 블로그는 에서 생산된 제품을 가져옵니다.절강우수네전기(주)핵심으로서 제품 기능, 완전한 기술 매개변수, 내부 구조, 운영 사양, 애플리케이션 시나리오 및 지원 서비스를 포괄적으로 소개합니다.

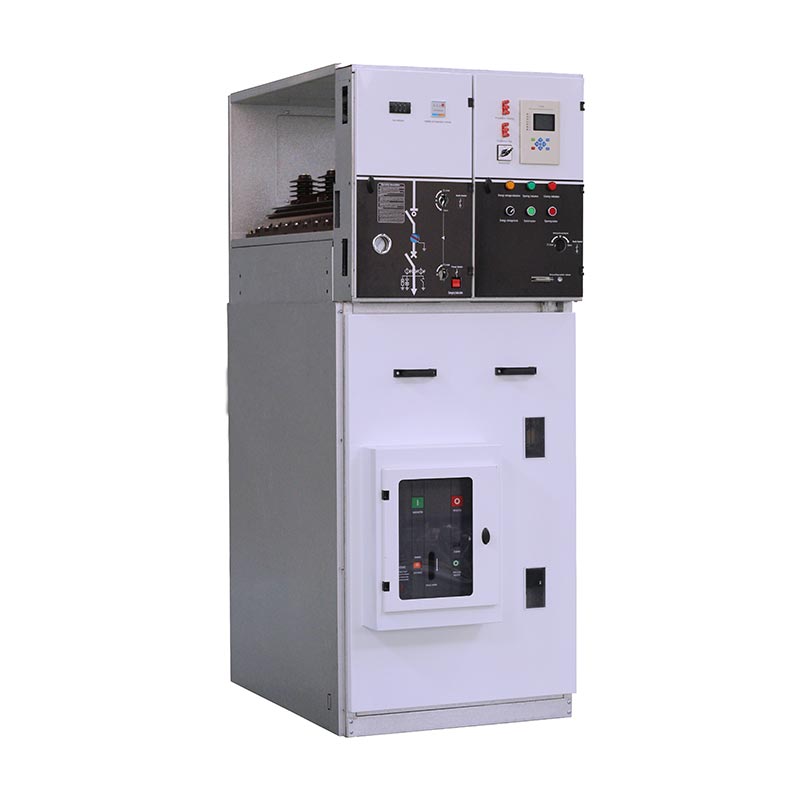

그만큼 회로 차단기가 있는 링 메인 유닛는 12kV ~ 36kV 중압 배전 시스템용으로 특별히 개발된 금속 폐쇄형 모듈형 개폐기입니다. 고급 SF6 육불화황 부하 스위치와 공기 절연 기술을 채택하여 회로 차단, 보호, 모니터링 및 연동 기능을 하나의 캐비닛에 통합합니다. 독자적으로 개발하고 생산한절강우수네전기(주), XGN15 시리즈 제품은 컴팩트한 레이아웃, 유연한 작동 및 안정적인 기계적 인터록이 특징입니다.
기존 스위치 캐비닛과 달리 이 링 메인 유닛은 배전 자동화를 위해 설계되었습니다. 현장 시공 및 추후 유지관리의 어려움을 대폭 줄여 다양한 좁은 설치 공간에 적합합니다. 회사의 완전한 R&D, 생산 및 테스트 시스템의 지원을 받아 모든 생산 링크는 국제 표준을 엄격하게 준수하여 복잡한 배전 환경에서 제품의 장기적으로 안정적인 작동을 보장합니다. 국내외 도시 및 농촌 전력망 혁신, 산업 및 민간 전력 공급, 신에너지 및 기타 분야에서 널리 추진되었습니다.
회로 차단기가 있는 링 메인 유닛다양한 핵심 강점을 갖춘 고압 개폐기 시장에서 두각을 나타내고 있습니다. 독자적인 R&D 기술과 최적화된 설계가 결합되어 주요 장점을 요약하면 다음과 같습니다.
•다양한 메인 스위치 구성: 자체 제작한 SF6 로드 스위치를 표준으로 장착하여 긴 서비스 수명, 안정적인 작동 및 낮은 유지 관리 비용을 제공합니다. 사용자는 다양한 배전 요구 사항에 맞춰 차단 용량과 안전 보호 수준을 향상시키기 위해 진공 회로 차단기를 설치하도록 선택할 수도 있습니다.
•이중 작동 및 지능형 업그레이드: 다양한 현장 작동 습관을 충족시키기 위해 수동 및 전기 작동 모드를 모두 지원합니다. FTU 및 RTU 장치와 결합하여 원격 제어, 원격 신호, 원격 측정 및 원격 조정을 실현하고 배전 자동화의 "4가지 원격" 요구 사항을 완전히 충족하고 지능형 그리드 관리를 실현할 수 있습니다.
•고급 모니터링 및 보호 기술: 장비 작동 상태를 실시간으로 모니터링할 수 있는 고정밀 센서 및 보호 계전기가 내장되어 장애에 신속하게 대응하고 배전 시스템 및 운영자의 안전을 효과적으로 보호합니다.
•경량 및 확장 가능한 구조: 최적화된 조립 방식을 채택하여 운송, 승강 및 설치가 편리합니다. 모듈형 설계는 자유로운 조합과 추후 용량 확장을 지원하여 시장의 전력 수요 변화에 유연하게 대처합니다.
•높은 안전성 및 컴팩트한 크기: 공기 절연 구조 + 안정적인 기계적 인터록 장치로 오작동을 효과적으로 방지합니다. 캐비닛 크기가 작기 때문에 바닥 공간이 절약되며, 이는 공간이 제한된 변전소 및 배전실에 선호되는 장비입니다.
안정적이고 안전한 운영을 위해회로 차단기가 있는 링 메인 유닛,장비에는 작동 환경에 대한 명확한 요구 사항이 있습니다. 모든 제품은 다음 표준에 따라 테스트되었습니다.
1. 최대 고도: ≤1000m
2. 주변 온도 범위: -35℃ ~ 45℃, 최대 온도 차이는 25℃를 초과해서는 안 됩니다.
3.습도 표준: 일일 평균 상대 습도 ≤95%; 평균 월별 상대 습도 ≤90%
4. 내진성 : 진도 8도 이하에 적응
5. 현장 요구 사항: 심한 진동, 충격, 화재, 화학적 부식 및 폭발 위험이 없습니다.
장비의 수명을 연장하고 작동 오류를 방지하려면 설치하기 전에 현장 환경을 확인하십시오.
다음 표에는 XGN15 시리즈의 모든 표준 기술 매개변수가 나열되어 있습니다.회로 차단기가 있는 링 메인 유닛, 조달 및 엔지니어링 설계 참조를 위해 12kV, 24kV 및 36kV 세 가지 주요 전압 레벨을 포괄합니다.
| 일련번호 | 이름 | 단위 | 12kV | 24kV | 36kV |
| 1 | 정격전압 | kV | 12 | 24 | 36 |
| 2 | 정격전류 | A | 630 | 630 | 630 |
| 3 | 정격 폐쇄 루프 차단 전류 | A | 630 | 630 | 630 |
| 4 | 부하 차단 전류에 대한 정격 | A | 630 | 630 | 630 |
| 5 | 정격 단시간 내전류 | 카 | 16 | 16 | 16 |
| 6 | 정격 피크 내전류 | 카 | 40 | 40 | 40 |
| 7 | 정격 단락 투입 전류 | 카 | 40 | 40 | 40 |
| 8 | 정격 상용주파 내전압(상간 및 위상 대 접지) | kV | 28 | 50 | 70 |
| 9 | 정격 상용주파 내전압(격리 거리에 걸쳐) | kV | 32 | 60 | 80 |
| 10 | 정격 낙뢰 내전압(상간 및 위상 대 접지) | kV | 75 | 125 | 170 |
| 11 | 정격 낙뢰 내전압(격리거리에 따른) | kV | 85 | 145 | 195 |
| 12 | 정격 전송 전류 | A | 630 | 630 | 630 |
| 13 | 기계적 내구성 | 작전 | M1 1000 | M1 1000 | M1 1000 |
| 14 | 전기적 내구성 | 작전 | E1 | E1 | E1 |
| 15 | SF6가스압력(20℃) | 술집 | 0.5 | 0.5 | 0.5 |
| 16 | 연간 누출율 | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | 인클로저 보호 등급 | / | IP3X | IP3X | IP3X |
그만큼회로 차단기가 있는 링 메인 유닛다양한 캐비닛 유형과 유연한 구성 요소 구성을 지원합니다. 아래 표에 표시된 것처럼 다양한 캐비닛 본체에는 12kV, 24kV 및 36kV 시스템에 해당하는 크기 표준이 있습니다.
| 아니요. | 배전반 유형 | 선택적 구성 | 12kV 치수(W×D×H, mm) | 24kV 치수(W×D×H, mm) | 36kV 치수(W×D×H, mm) |
| 1 | 수신/발신 LBS 패널 | 부하스위치, 접지스위치, 메인버스바 | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | 변압기 보호 패널 | 부하스위치, 접지스위치, 퓨즈, 메인버스바 | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | 계량 패널 | 변압기, 퓨즈, 메인 버스바 | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB 발신 패널 | 차단기, 변류기, 부하스위치, 접지스위치, 계전기보호, 메인버스바 | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | 미터링 패널을 사용한 CB 발신 | 차단기, 변류기, 변압기, 부하스위치, 접지스위치, 계전기보호, 메인버스바 | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 전체 캐비닛 구조
캐비닛회로 차단기가 있는 링 메인 유닛명확한 분할과 강력한 안전성을 갖춘 상부 및 하부 독립 유닛으로 나뉩니다.
1. 부스바 룸: 캐비닛 상부에 위치한 메인 부스바는 전체 스위치기어 그룹을 통과하여 캐비닛 간 전력 전송을 실현합니다.
2. 메인 스위치실: 에폭시 수지 캡슐화 SF6 로드 스위치, 관찰 구멍 및 옵션인 SF6 가스 밀도계가 장착되어 있습니다.
3. 케이블 룸: 피뢰기, 변류기 및 기타 액세서리를 장착할 수 있는 케이블 배선을 위한 넓은 공간입니다. 하단 플레이트와 캐비닛 도어는 분리 가능하여 케이블 설치가 용이합니다.
4. 작동 메커니즘 및 저전압 제어실 : 기계적 인터록, 위치 표시기, 보조 접점, 트립 코일 및 기타 구성 요소를 갖추고 있으며 다양한 제어 루프 및 측정 장비를 지원합니다.
XGN15 V 모듈 링 기본 장치는 진공 회로 차단기, SF6 회로 차단기, 인터록 메커니즘 및 접지 스위치로 구성됩니다. 설치방법은 전면고정과 측면고정이 있습니다. 차단기와 부하스위치를 연동하여 오작동을 방지할 수 있습니다.
6.2 두 가지 유형의 작동 메커니즘
•K형(이중 기능 단일 스프링 메커니즘): 로드 스위치는 레버 또는 모터에 의해 독립적으로 작동됩니다. 접지 스위치는 압축 스프링으로 구동되며 별도의 레버로 작동됩니다.
•A형(이중 기능 이중 스프링 메커니즘): 로드 스위치는 스프링 에너지 저장, 지지 레버, 모터 또는 버튼 트리핑을 채택합니다. 접지 스위치는 스프링 드라이브가 있는 독립 레버로 작동됩니다.
모든 운영은회로 차단기가 있는 링 메인 유닛캐비닛 도어를 닫은 상태에서 수행해야 합니다. 운영자는 표준화된 프로세스를 따라야 합니다.
7.1 전원 켜기 동작
1. 캐비닛 도어가 완전히 닫혔는지 확인하고 작동 핸들을 위쪽 구멍에 삽입하고 브레이크 분리 소리가 들릴 때까지 시계 반대 방향으로 180° 회전하고 접지 스위치가 분리됩니다.
2. 핸들을 하단 구멍에 삽입하고 닫힘 소리가 들릴 때까지 시계 방향으로 180° 회전합니다. 표시기가 작동 위치에 있고 전원 켜기 작업이 완료됩니다.
7.2 전원 끄기 동작
1. 손잡이를 아래쪽 구멍에 삽입하고 시계 반대 방향으로 180° 회전하여 전원을 차단합니다. 버튼이 있는 경우 트립 버튼을 직접 누르세요.
2. 라이브 디스플레이가 완전히 꺼졌는지 확인하여 케이블룸에 전원이 없는지 확인하세요. 손잡이를 상부 구멍에 삽입한 후 시계 방향으로 180° 회전하여 접지 스위치를 닫습니다. 캐비닛 도어의 잠금이 해제되고 전원 끄기 작업이 완료됩니다.
참고: 각 전환 작업 전에 SF6 압력 게이지를 확인하여 장비가 정상 압력 범위 내에서 작동하는지 확인하십시오.
8.1 운송 및 보관
•캐비닛을 바닥판에 고정한 경우 지게차로 운반할 수 있습니다. 그렇지 않으면 일체형 호이스팅을 사용하십시오. 장비는 운송 중에 수직으로 유지되어야 하며 뒤집혀서는 안 됩니다.
• 습기, 먼지, 부식을 방지하기 위해 배전반을 옥외에 장기간 보관하지 마십시오.
8.2 유지관리 규칙
1. 장비는 정상적인 작동 조건에서 3년 이내에 유지 보수가 필요 없으며 스프링 작동 메커니즘에는 윤활이 필요하지 않습니다.
2.정기적인 유지보수 주기는 1년입니다. 유지 관리 내용에는 모든 전기 커넥터 조이기, 내부 구성 요소 진공 청소 및 검사가 포함됩니다.
3. 모든 스위치 및 접지 스위치에 대한 폐쇄 및 개방 테스트를 정기적으로 수행하고 전기 루프를 테스트하여 유연한 작동을 확인하십시오.
4. 작동하기 전에 릴레이 보호 장치를 검사하고 디버그하십시오.
9.1 첨부 문서 및 액세서리
각 세트회로 차단기가 있는 링 메인 유닛제품 인증서, 작동 매뉴얼, 엔지니어링 설계 도면 및 특수 작동 핸들 한 세트 등 완전한 자료가 함께 제공됩니다.
9.2 필수 주문 정보
고객은 주문 시 다음 정보를 제공해야 합니다. 주 회로 배선 다이어그램, 스위치기어 설치 계획, 구성 요소 모델, 보조 루프 회로도 및 기타 특수 기술 요구 사항을 통해 제품이 정확하게 맞춤화되었는지 확인할 수 있습니다.
절강우수네전기(주)는 2011년에 설립되었으며 중국의 유명한 전기 생산 기지인 Yueqing 경제 개발구에 위치하고 있습니다. 회사는 등록 자본금 800만 달러, 현대식 생산 작업장 4300㎡, 전문 직원 100명 이상을 보유하고 있습니다. 수년간의 개발 끝에 저압 및 중압 배전반 생산 라인, 고전압 차단기 생산 라인 및 에폭시 수지 주입 생산 라인의 세 가지 핵심 생산 라인을 구축했습니다.
이 회사는 고전압 및 저전압 스위치기어, 변압기, 상호 인덕터, 고전압 회로 차단기 및 스위치 액세서리를 포괄하는 완전한 제품 매트릭스를 통해 R&D, 생산 및 판매를 통합합니다. ISO 9001, ISO 14001 및 ISO 45001 인증을 통과했으며 중국 국가 그리드 공사 및 중국 철도 건설 공사의 자격을 갖춘 공급 업체가 되었습니다. 14년 이상의 업계 경험을 보유한 이 회사는 숙련된 R&D 팀과 엄격한 QC 시스템을 보유하고 있어 OEM 맞춤화를 지원합니다. 기존의 생산 주기는 15~20일 이내에 제어되며 모든 제품에는 완전한 테스트 보고서가 갖춰져 있어 신뢰할 수 있는 품질을 보장합니다.
그만큼회로 차단기가 있는 링 메인 유닛국내외 많은 주요 프로젝트에 적용되어 풍부한 엔지니어링 경험을 축적했습니다.
•항공우주 발사 프로젝트
•Huaneng 그룹 화학 공장 및 발전소 프로젝트
•원자력 발전소, 수력 발전소, 석유 저장 센터
•도시 주거단지, 상업단지, 배전을 지원하는 명승지
•318국도, 철도, 터널 및 기타 교통 전력 공급 프로젝트
안정적인 제품 성능과 사려 깊은 애프터 서비스는 엔지니어링 계약업체와 최종 사용자로부터 만장일치로 찬사를 받았습니다.
Q1: 당신은 제조업체입니까 아니면 무역 회사입니까?
A: 우리는 전문적인 직접 공장입니다. 모두회로 차단기가 있는 링 메인 유닛기타 전기제품은 독립적으로 생산되며 경쟁력 있는 공장직판가격으로 운영됩니다.
Q2: 문의를 보낸 후 얼마 동안 견적을 받을 수 있나요?
A: 당사 영업팀은 귀하의 세부적인 요구 사항을 접수한 후 24시간 이내에 정식 견적을 제공할 것입니다.
Q3: 제품의 로고와 외관을 맞춤 설정할 수 있나요?
A: 그렇습니다, 우리는 OEM 및 ODM 서비스를 지원하고 필요에 따라 캐비닛에 고객 로고 및 회사 정보를 인쇄할 수 있습니다.
Q4: 표준 생산 리드타임은 얼마나 됩니까?
A: 배송 시간은 주문 수량에 따라 결정됩니다. 일반적으로 상품은 보증금 수령 후 15~20일 이내에 배송될 수 있습니다.
Q5: 품질 관리 프로세스는 무엇입니까?
A: 원자재부터 부속품, 완제품까지 전 과정 검사를 시행하고 있습니다. 모든 장비는 배송 전에 정기적인 공장 테스트를 거치며 여러 테스트 보고서가 제공됩니다.
Q6: 판매 후 제품 품질 문제를 해결하는 방법은 무엇입니까?
A: 품질 문제가 발생하면 사진이나 비디오를 보내주십시오. 우리 기술팀은 1~3일 이내에 목표 솔루션을 제시할 것입니다.
Q7: 제품 보증 기간은 어떻게 되나요?
A: 배송일로부터 12개월 보증 서비스를 제공합니다.
Q8: 왜 우리를 공급업체로 선택합니까?
A: 우리는 14년 이상의 전문 경험, 강력한 R&D 및 맞춤화 기능, 엄격한 품질 관리, 안정적인 납품 주기 및 완벽한 테스트 보고서를 보유하고 있어 원스톱 배전 장비 솔루션을 제공합니다.
현대의 고압 링 네트워크 전원 공급 장치의 핵심 장비로서,회로 차단기가 있는 링 메인 유닛도시 스마트 그리드, 신에너지 발전 및 산업 배전의 발전 추세에 완벽하게 적응하는 컴팩트한 구조, 지능형 기능, 낮은 유지 관리 및 높은 안전성을 통합합니다. 강력한 R&D 역량, 표준화된 생산 라인, 완벽한 품질 관리 시스템을 바탕으로절강우수네전기(주)글로벌 고객을 위해 고품질의 맞춤형 링 메인 유닛과 전체 지원 서비스 세트를 제공합니다.
전력 엔지니어링 계약, 전기 장비 도매, 신에너지 프로젝트 건설 또는 도시 그리드 혁신에 종사하는 경우 당사 제품은 다양한 조달 및 엔지니어링 요구 사항을 충족할 수 있습니다. 제품 매개 변수, 맞춤형 구성표, 견적 및 프로젝트 협력 세부 사항에 대해 자세히 알고 싶다면 언제든지 문의하십시오.저희에게 연락주세요. 우리의 전문 국제 영업 및 기술 팀은 적시에 귀하에게 답변하고 무료 샘플 지원 및 전문 기술 지침을 제공하며 전 세계 파트너와 장기적인 상생 협력 관계 구축을 기대합니다.
