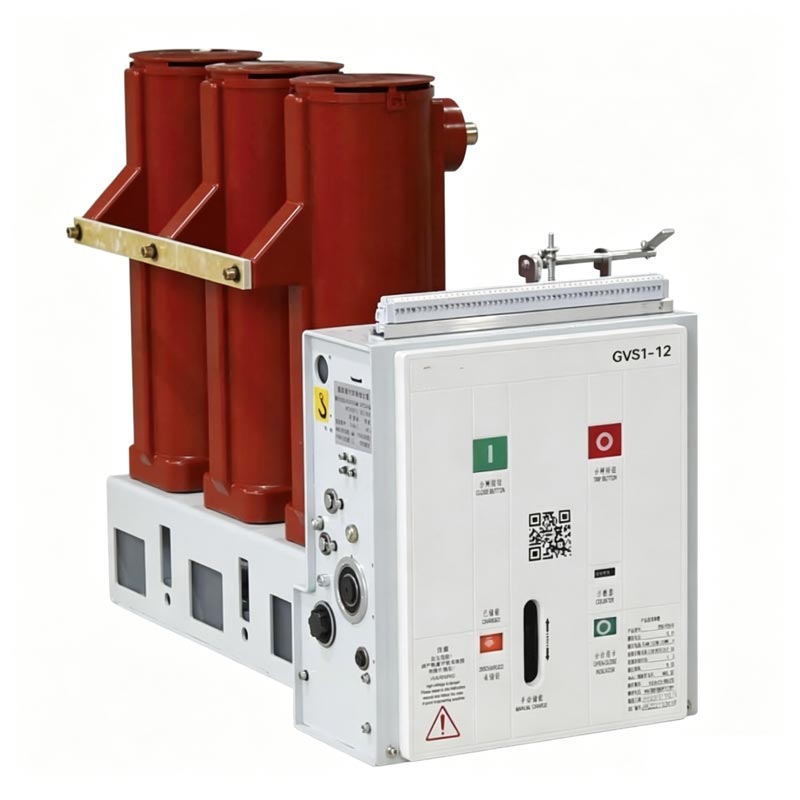

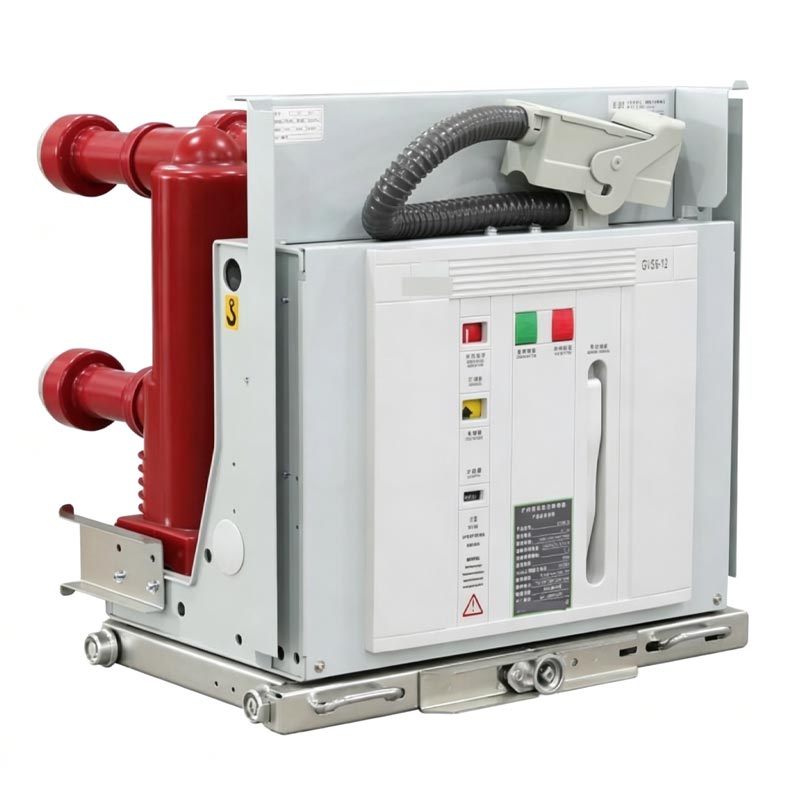

Hv 실내 진공 회로 차단기

HV 실내 진공 차단기는 다음과 같은 위치에 있는 실내 고전압 3위치 진공 차단기입니다. "안전하고 신뢰할 수 있으며 효율적이고 유지 관리가 필요 없으며 모든 시나리오에 적응할 수 있습니다." 3.6-12kV 전력에 적합합니다. 기존 회로 차단기의 문제점을 해결하고 전원의 핵심 보호 장치 역할을 하는 시스템입니다. 그리드 및 산업 설비.

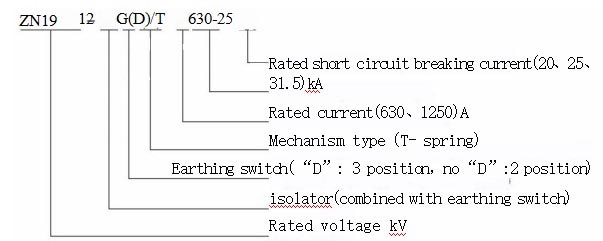

품목 코드 및 의미

참고: 접지 스위치가 없는 경우 접지 작동 축이 연동 축 역할을 하므로 치수는 다음과 같습니다. 변함없이 유지됩니다.

핵심 장점

1. 우수한 전기기계적 성능과 긴 수명

안정적인 기계적 구조와 우수한 전기적 성능. 기계적 수명은 3000사이클에 이릅니다. 차단 스위치, 회로 차단기의 경우 10000사이클, 접지 스위치의 경우 3000사이클. 주요 회로 솔리드 스테이트 임베디드 폴을 사용하여 환경 적응성과 절연 신뢰성을 향상시켜 유지 보수가 필요 없는 작동 및 유지 보수 비용 절감.

2. 모듈형 디자인과 편리한 작동

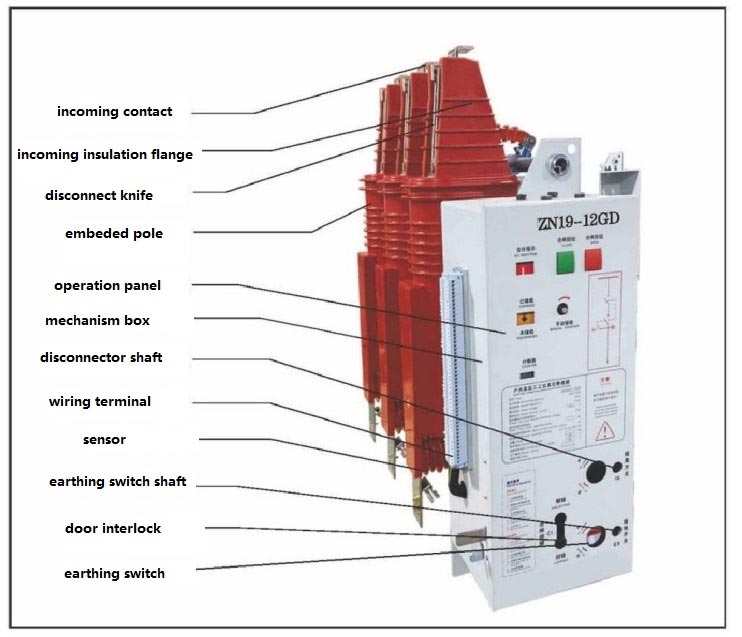

모듈식 프레임은 여러 핵심 구성요소를 통합하여 소형화된 설계를 구현합니다. 작동 메커니즘은 다음과 같습니다. 독립적으로 교체 및 유지 관리되며 수동 작동, AC/DC 에너지 저장 및 원격 제어를 지원합니다. 다양한 운영 요구 사항에 적응하고 효율성을 향상시킵니다.

3. 오작동 방지를 위한 다중 보호

HV 실내 진공 차단기에는 포괄적인 전기기계적 연동 장치가 장착되어 있습니다. 는 단로기는 트립 후 눈에 보이는 파손이 있고, 캐비닛 도어는 접지 스위치와 연동되어 있으며, 나가는 라인에는 비접촉 활선 표시 센서가 장착되어 있어 작동 및 장비 안전.

4. 다양한 응용

다양한 캐비닛 유형에 적합하며 정방향 및 역방향으로 모두 설치할 수 있습니다. 다양한 용도에 적합 잦은 작동 및 다중 단락 전류와 관련된 시나리오에 특히 적합합니다. 중단, 다양한 배전 요구 사항 충족.

핵심 기술 매개변수

실제 적용 사례

중국 동부 지역의 중소 산업 및 광업 기업의 사례 연구를 통해 제품의 실용성을 검증했습니다. 가치: 기업의 10kV 배전 시스템은 원래 전통적인 오일 회로 차단기를 사용했습니다. 높은 손실, 복잡한 유지관리, 높은 고장률(8%)로 인해 발생합니다. 결함이 있는 회로를 HV로 교체한 후 2023년 실내진공차단기, 무정비 운전 달성, 연간 유지비 30,000위안 절감 비용 절감, 에너지 소비 68% 절감, 고장률 1% 이하로 낮추고 18개소의 안정적인 운영 보장 몇 달 동안 실패 없이. 이는 "원가절감, 효율성 향상, 안전'을 통해 공급업체로서 Usune의 전문적인 역량을 보여줍니다.

제품 사용 및 유지 관리 지침

1. 적용 가능한 작동 조건

HV 실내 진공 회로 차단기는 고도가 1000m 이하이고 지진 강도가 8 이하인 실내 환경에 적합합니다. 일 평균 습도 <95%, 월 평균 습도가 95% 미만이고 폭발적인 부식이나 심한 진동이 없습니다. 습도 <90%. 1000m 이상의 고도에서는 선택 시 전문적인 계산이 필요합니다.

2. 운영절차

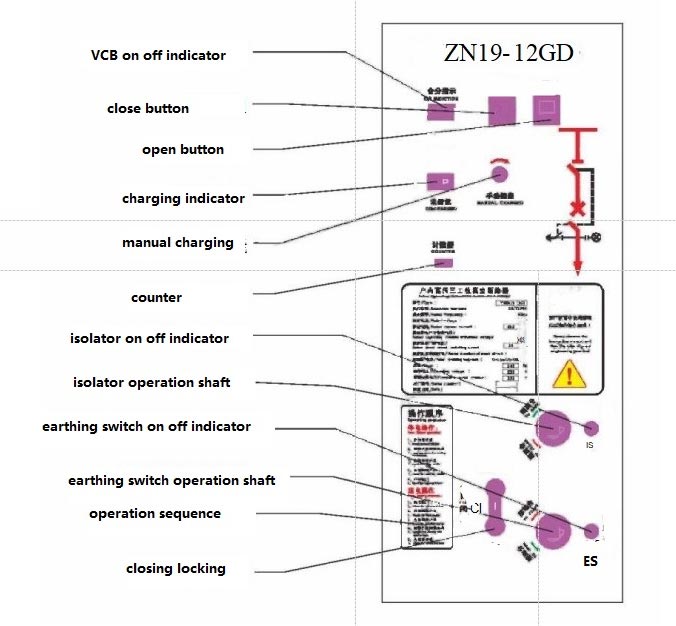

수동 및 전기 작동 지원: 수동 작동에는 에너지 전용 에너지 저장 핸들이 필요합니다. 회로 차단기를 닫고 열기 전에 보관하십시오. 전기 작동에는 보조 전원 연결이 필요합니다. 제어 버튼을 통해 공급, 에너지 저장 및 작동이 가능합니다. 격리 스위치는 시계 방향으로 열리고 닫힙니다. 시계 반대 방향으로. 캐비닛 도어와 접지 스위치는 안전을 위해 연동되어 있습니다.

3. 유지관리 요구사항

전체 장치는 유지 관리가 필요 없습니다. 진공 차단기는 외부 손상이 있는 경우에만 검사해야 합니다. 의심됩니다. 작동 메커니즘은 정기적인 점검이 필요하며, 사용 후 5년이 지나면 외관을 청소해야 합니다. 작동 또는 유지 보수 후. 유지보수는 자격을 갖춘 직원이 수행해야 합니다. 보조 전원 공급 장치 먼저 연결을 끊어야 합니다.

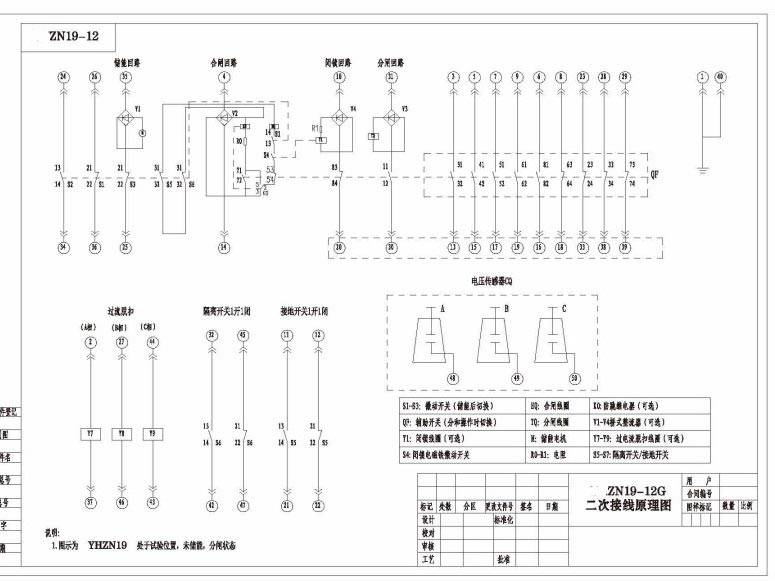

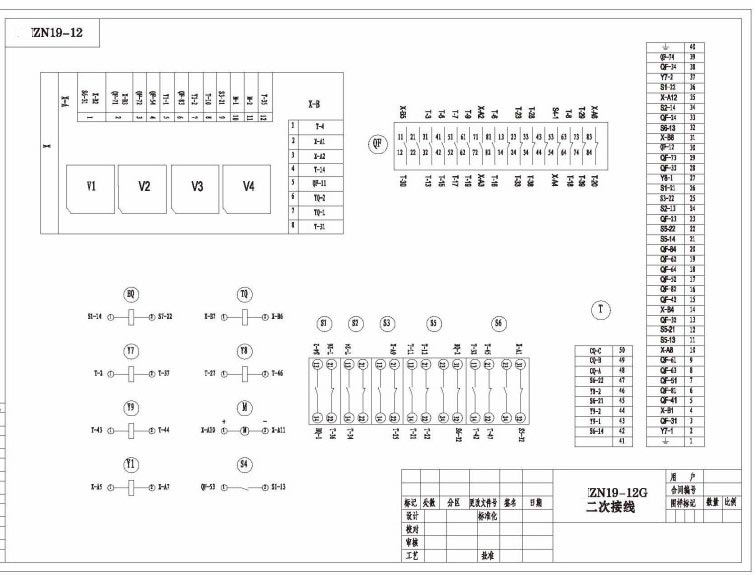

외형치수 및 결선도

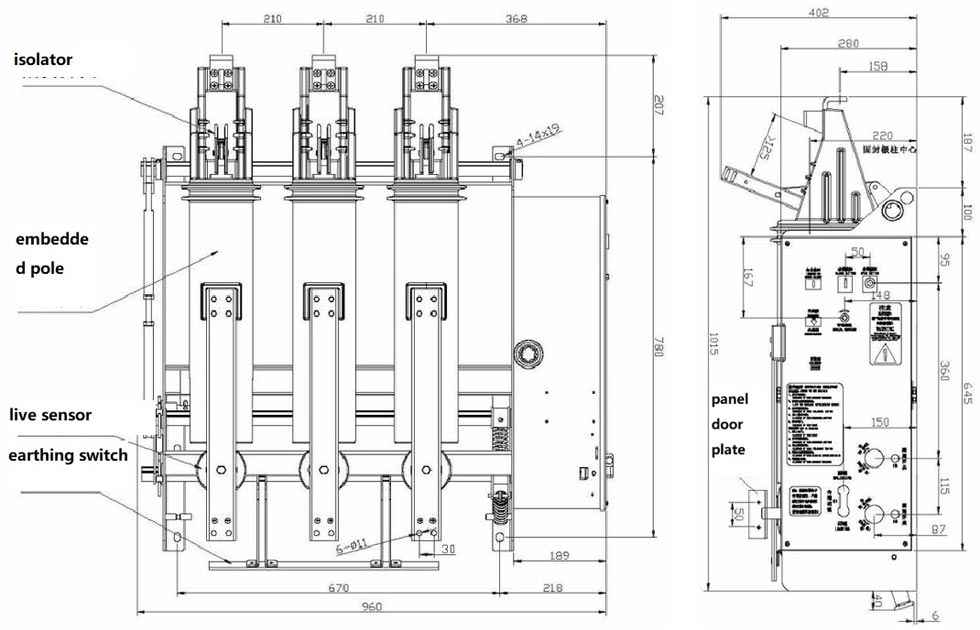

ZN19-12GD/(1250)-(31.5) 반전 설치

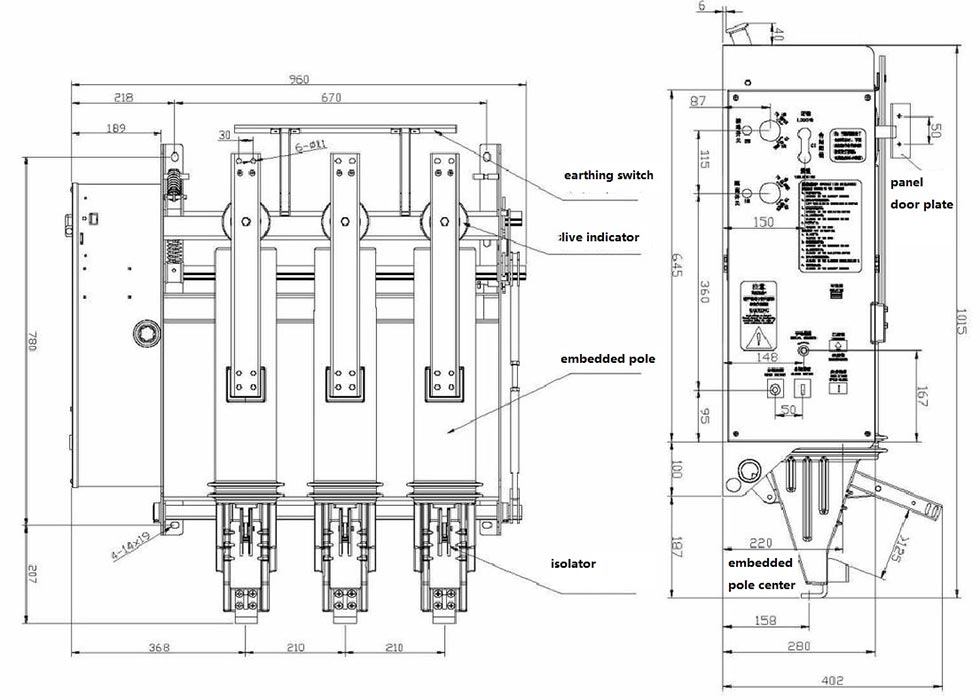

ZN19-12GD/(1250)-(31.5) 일반 설치

브랜드 보증 및 파트너십 장점

전문 제조업체로서 Usune은 현대적인 공장을 보유하고 있습니다. 당사의 HV 실내 진공 회로 차단기는 다음과 같은 작업을 수행합니다. 공장을 떠나기 전 엄격한 성능 및 기계적 길들이기 테스트; 포장과 운송은 장비가 양호한 상태로 도착할 수 있도록 표준화되었습니다. 중국 내 고품질 공급업체인 Usune 맞춤형 솔루션, 포괄적인 애프터 서비스, 빠른 배송을 제공합니다. 우리 제품은 해외로 수출되고 있으며, 우수한 품질로 인해 업계에서 선호되는 선택이 되었으며, 지속적으로 사용자에게 신뢰할 수 있는 제품을 제공합니다. 전력 분배 솔루션.
