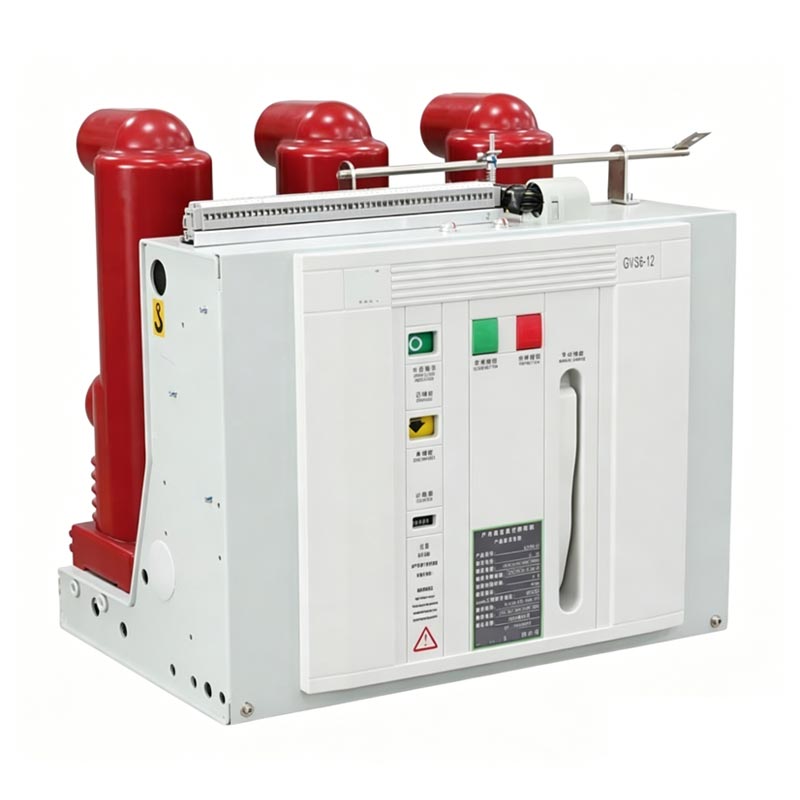

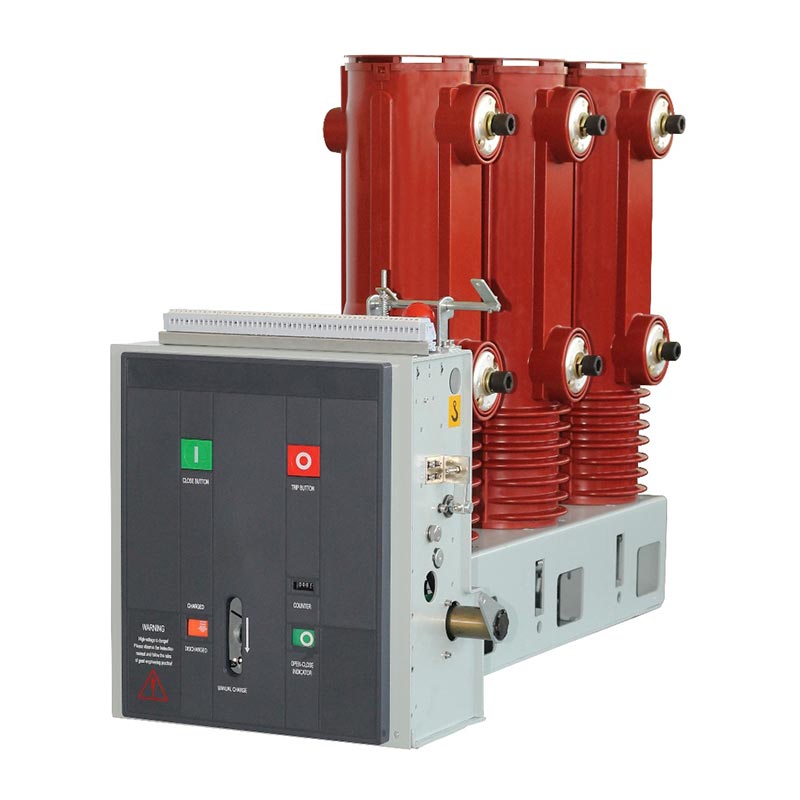

Usune VS-12(VEP-12) 시리즈 12 11kv 실내 Vcb 진공 회로 차단기는 고성능 실내 고전압입니다. 주로 12/11kV 실내 중압 전력에 사용되는 제어 및 보호 기능을 통합한 개폐 장치 유통 시스템. 고전압 연구개발 및 생산 전문 제조업체로 전기 장비인 Usune은 중국에 R&D, 생산, 테스트 및 서비스를 통합하는 표준화된 공장을 보유하고 있습니다. 모든 제품이 국내 및 국제 산업 표준을 충족하는지 확인하는 애프터 서비스. 제품 고정형 및 서랍형 설치 옵션을 모두 제공하므로 다양한 스위치기어와 유연하게 통합할 수 있습니다. 산업 작업장, 배전실 등 다양한 시나리오의 설치 요구 사항을 충족합니다. 상업용 건물.
12 11kv 실내 Vcb 진공 회로 차단기의 핵심 장점은 3세대 채택에 있습니다. 진공 회로 차단기의 진화에 획기적인 발전을 이룬 고체 캡슐화 절연 기술 단열 기술. 1세대 공기단열재와 2세대 복합단열재부터 오늘날의 단열재까지 3세대 고체 캡슐형 단열재인 Usune은 지속적으로 단열 구조를 최적화하여 문제를 해결해 왔습니다. 환경 영향에 취약하고 안정성이 떨어지는 기존 제품의 문제점, 따라서 업계에서 진공 회로 차단기의 기술 업그레이드를 주도합니다.
진공 회로 차단기의 극 절연은 3세대에 걸쳐 기술 업그레이드를 거쳤습니다. 우수네 VS-12(VEP-12) 시리즈는 가장 발전된 3세대 고체 캡슐화 절연 기술을 채택하여 다음과 같은 목표를 달성했습니다. 질적 도약:
충전부는 공기에 완전히 노출됩니다. 단열 수준은 다음과 같은 환경 요인에 의해 크게 영향을 받습니다. 습기, 먼지, 운송 충격, 작은 동물 등으로 인해 안정성이 떨어지고 고장률이 높습니다.
아크 소화실은 에폭시 수지 부싱으로 보호되지만 고전압 충전부는 보호되지 않습니다. 완전히 밀봉되어도 여전히 먼지, 습기, 벌레 등 외부요인의 영향을 받아 고장이 나지 않습니다. 환경적응성 문제를 근본적으로 해결합니다.
APG 기술을 통해 아크 소화실과 상부 및 하부 인출 터미널이 캡슐화되어 있습니다. 에폭시 수지. 이는 소호실의 부피를 줄일 뿐만 아니라 소호실을 완전히 격리시킵니다. 외부 환경(먼지, 습기 등)의 영향으로부터 장비를 보호하여 날씨를 크게 개선합니다. 저항 및 작동 안정성. 에폭시 수지는 또한 1차 절연 및 기계적 지지 역할을 합니다. 다양한 불규칙한 모양의 단열 칸막이에 비해 우수한 전기장 및 응력 분포 구조는 장비의 장기간 안정적인 작동을 보장합니다.
3세대 고체밀봉 단열기술을 활용하여 외부환경에 영향을 받지 않으며, 절연 신뢰성이 높고 환경 요인으로 인한 절연 실패를 효과적으로 방지합니다.
긴 기계적 수명(최대 20,000사이클, 50KA 등급의 경우 10,000사이클), 높은 정격 단락 차단 전류 (20-40KA), 빠른 개폐 속도로 신속한 결함 격리가 가능하고 안전한 작동을 보호합니다. 전력 시스템.

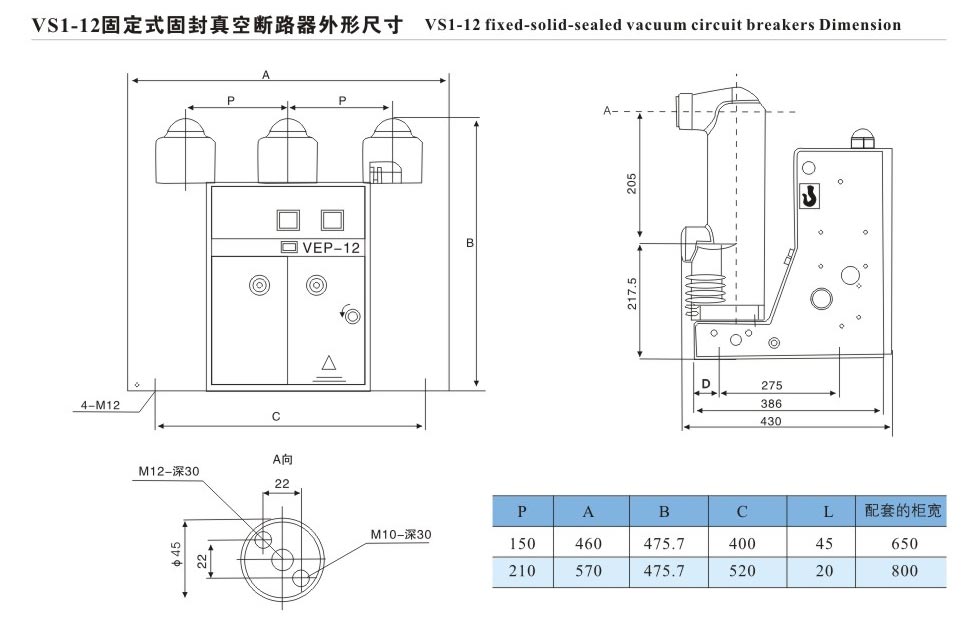

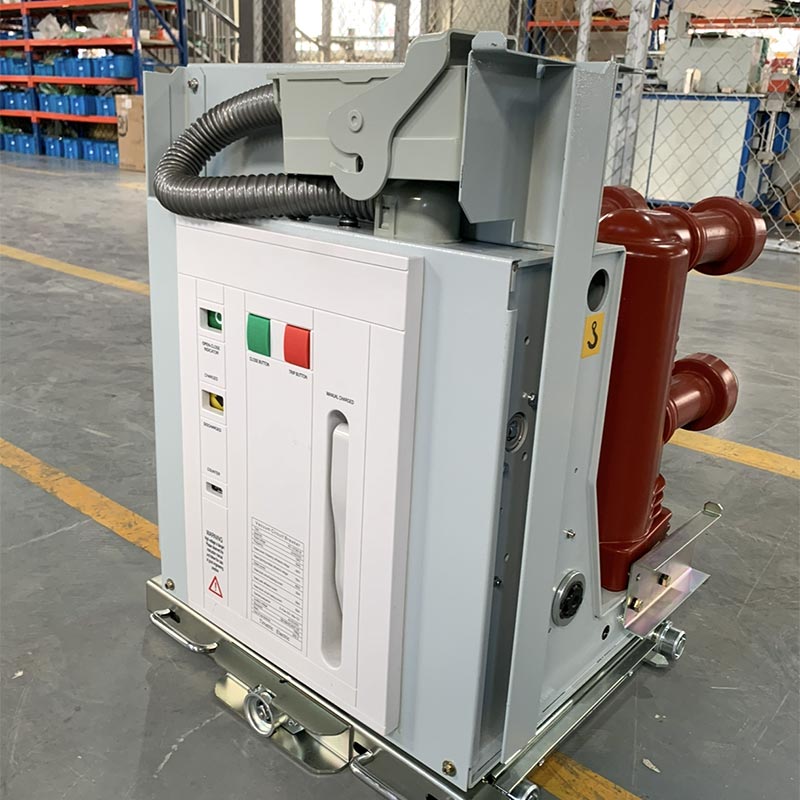

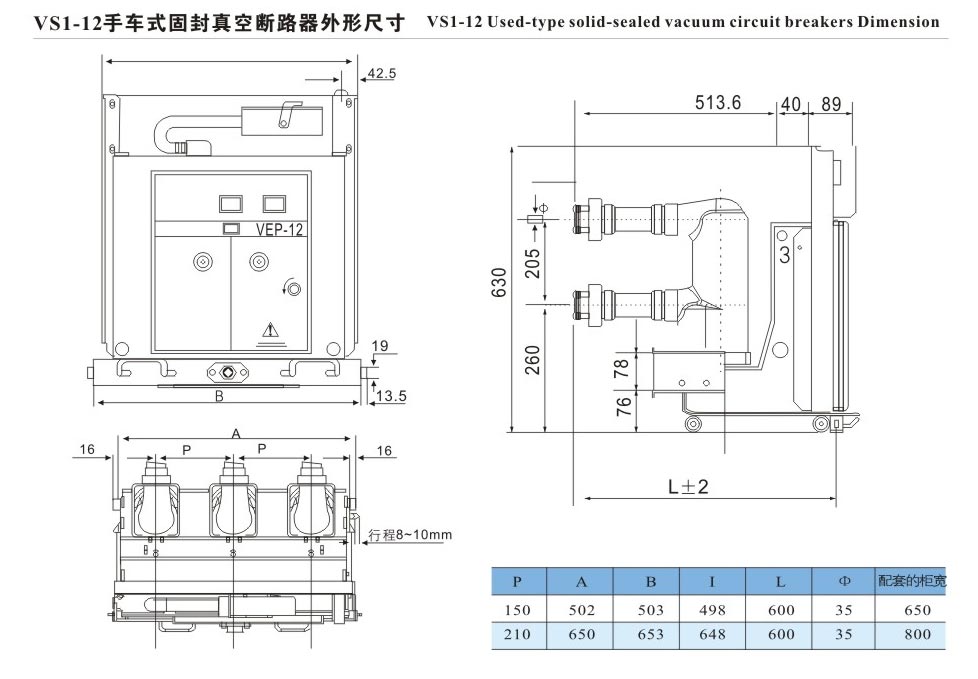

고체 캡슐화 기술은 제품 크기를 줄입니다. 고정형 및 서랍형 옵션을 사용할 수 있습니다. 다양한 배전반과의 유연한 통합 및 실내 배전의 제한된 설치 공간에 대한 적응성 방.
견고한 캡슐화 구조로 충전부의 외부 부식을 방지하여 유지보수 빈도를 줄이고 유지 관리가 필요 없는 기본 작업을 달성하여 사용자의 후속 유지 관리 비용을 크게 절감합니다.
전문 제조업체로서 Usune은 중국어로 포괄적인 품질 검사 시스템을 구축했습니다. 공장. 모든 제품은 공장을 떠나기 전에 엄격한 성능 테스트를 거쳐 매개변수를 보장합니다. 표준을 충족하고 품질이 신뢰할 수 있습니다.
Usune VS-12(VEP-12) 시리즈 12 11kv 실내 Vcb 진공 회로 차단기는 뛰어난 기술 매개변수를 자랑합니다. 12/11kV 중전압 배전 시스템의 요구 사항을 완전히 충족합니다. 주요 사양은 다음과 같습니다. 아래 표(국내에서 생산된 소화 챔버에 매개변수가 적용됨):
| 일련번호 | 이름 | 단위 | 매개변수 |
| 1 | 정격전압 | kV | 12 |
| 2 | 정격 절연 수준 | - | 1분 전력 주파수 내전압: 42kV; 정격 번개 충격 내전압: 75kV |
| 3 | 정격 주파수 | HZ | 50 |
| 4 | 정격전류 | 카 | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | 정격 단락 차단 전류 | 카 | 20, 25, 31.5, 40 |
| 6 | 정격 단시간 전류 | - | 20, 25, 31.5, 40 |
| 7 | 정격 단락 기간 | S | 4 |
| 8 | 정격 피크 내전류 | 카 | 50, 63, 80, 100 |
| 9 | 정격 단락 회로 만들기 및 차단 전류 | - | 50, 63, 80, 100 |
| 10 | 2차회로 전원주파수 내전압(1분) | V | 2000 |
| 11 | 정격 단일/연속 커패시터 뱅크 차단 전류 | A | 630/400(40KA의 경우 800/400) |
| 12 | 정격 커패시터 뱅크 만들기 전류 | A | 12.5 |
| 13 | 영업 시간 | 양 | 20-50 |
| 14 | 폐관 시간 | 양 | 35-70 |
| 15 | 기계적 수명 | 타임스 | 20000 (50KA의 경우 10000회) |
| 16 | 정격 전류 차단 시간 | 타임스 | 20000 (50KA의 경우 10000회) |
| 17 | 정격 단시간 전류 차단 시간 | 타임스 | 50개(40KA는 30회, 50KA는 20회) |
| 18 | 이동 및 고정 접점의 허용 누적 마모 두께 | mm | 3 |
| 19 | 정격 폐쇄 및 개방 작동 전압 | V | AC110/220, DC110/220 |
| 20 | 에너지 저장 모터의 정격 전압 | V | AC110/220, DC110/220 |
| 21 | 에너지 저장 모터의 정격 출력 | W | 70(40KA, 50KA의 경우 80) |
| 22 | 에너지 저장 시간 | S | ≤10 |
| 23 | 접촉 거리 | mm | 11±1 |
| 24 | 오버트래블 | mm | 3.5±0.5 |
| 25 | 연락 마감 바운스 시간 | ms | ≤2 |
| 26 | 3상 개폐 동기 | ms | ≤2(40KA, 50KA의 경우 ≤3) |
| 27 | 평균 개방 속도 | 밀리미터/초 | 0.9-1.2 |
| 28 | 평균 마감 속도 | 밀리미터/초 | 0.5-0.8 |
| 29 | 주요 전도성 회로 저항 | μΩ | ≤60(630A); ≤50(1250A); ≤35(1600-2000A); ≤25 (≥2500A) |
| 30 | 폐쇄 접촉 압력 | N | 2000±200(20KA); 2400±200(25KA); 3100±200(31.5KA); 4250±250(40KA); 6500±500(50KA) |
| 31 | 정격 작동 순서 | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co(50KA의 경우) |
Usune VS-12(VEP-12) 시리즈 12 11kv 실내 Vcb 진공 회로의 신뢰성과 적용성을 검증하기 위해 차단기(Breaker) 본 제품은 대형 화학공장의 배전개량사업에 성공적으로 적용되었습니다. 중국 동부 산업단지(핵심 지역 산업 업그레이드 프로젝트). 공원은 복잡한 운영 조건을 가지고 있으며, 높은 습도, 높은 먼지 수준, 전력 부하의 빈번한 변화. 기존 회로 차단기가 자주 발생함 환경 요인으로 인해 단열 실패가 발생하여 공원의 정상적인 생산에 영향을 미쳤습니다.
심층적인 조사와 비교를 통해 공원은 Usune을 지정 공급업체로 선정하고 36개의 Usune을 채택했습니다. VS-12(VEP-12) 시리즈 고정형 실내 VCB는 모두 Usune이 중국 공장에서 제조한 제품입니다. 이 제품은 3세대 고체 캡슐화 단열 기술로 높은 습도와 환경의 영향을 효과적으로 저항합니다. 산업단지의 먼지. 31.5kA의 정격 단락 차단 전류가 전원 보호를 완벽하게 충족합니다. 공원의 고전력 장비가 필요합니다.
2024년 10월 공식 시운전 이후 36대의 VCB가 6개월 넘게 무사고로 안정적으로 운영됐다. 단열 또는 작동 결함으로 인해 평균 고장률이 0이 됩니다. 이는 공원의 전력 시스템 운영 및 유지 관리 비용을 절감하여 생산 장비의 지속적이고 안정적인 운영을 보장합니다. 이 프로젝트는 공원 관리로부터 높은 평가를 받았으며 Usune은 장기 전력 장비가 되었습니다. 공원 공급업체.
A1: 제품의 기계적 수명은 최대 20,000사이클(50kA급은 10,000사이클)이며, 정격전류는 차단주기는 20,000사이클(50kA급은 10,000사이클)입니다. 3세대 채택 덕분에 견고한 밀봉 절연 기술을 통해 제품의 기본 면은 유지 관리가 필요하지 않습니다. 매일 사용 시 정기적으로만 사용 2차 회로 및 작동 메커니즘 검사(예: 에너지 저장 모터 및 작동 장치) 전압), 장비 표면 청소, 먼지 축적 방지가 효과적으로 연장되어야 합니다. 장비의 수명.
A2: 그렇습니다. 이 제품은 3세대 고체 밀봉 절연 기술을 사용하여 아크 소화를 캡슐화합니다. APG 공정을 사용하여 챔버와 상부 및 하부 출력 단자를 에폭시 수지로 처리합니다. 이는 완전히 격리됩니다. 외부 환경의 고전압 활성 부품을 먼지, 습기, 내후성, 환경적응성이 뛰어나 완벽하게 적합합니다. 습도가 높고 먼지가 많은 산업 작업장, 화학 공장, 광산 등 열악한 실내 환경에 적합합니다. 실제 화동화학공업단지의 적용사례에서도 이를 확인할 수 있다.
