Usune 33kv 실내 Vcb 진공 회로 차단기는 고급 개폐 장치를 기반으로 설계된 차세대 제품입니다. 글로벌 배전 시장의 R&D 개념과 실제 요구 사항. 삼상 AC에 적합합니다. 정격전압 40.5kV(33kV 동작수준)의 50Hz 실내 배전시스템을 핵심으로 수행 정상 부하 개폐, 사고 전류 차단, 시스템 과부하 보호, 장비 등의 기능 안전 격리.
이 제품은 복잡하고 중복된 구조를 버리고 통합 프레임과 모듈식 레이아웃을 채택하여 최적화되었습니다. 고전압 스위치기어 내 고정 측면 장착 설치용. 캐비닛 공간에서 상당한 이점을 제공합니다. 적응, 전반적인 구조적 안정성, 이후의 작동 및 유지 관리. 일반 실내에 비해 진공 회로 차단기는 빈번한 작동 조건에 더 잘 적응하고 기계적 수명이 더 길며 보다 안정적인 운영 일관성으로 중요한 지속적이고 안정적인 운영 요구 사항을 완벽하게 충족합니다. 전원 공급 장치 링크.
33kV/40.5kV 실내 배전반의 실제 응용 분야의 문제점을 해결하기 위해 특별히 개발된 이 제품은 전문적인 스위치 설계 논리를 채택합니다. 기계적 출력 특성은 다음과 완벽하게 일치합니다. 진공 차단기의 작동 요구 사항. 모든 구조 및 성능 구성은 다음을 위해 설계되었습니다. 실내 고정 설치, 빈번한 작동, 변전소 및 산업용 전력 분배 시나리오. 는 기술은 성숙되었으며 엔지니어링 응용 분야에 매우 실용적입니다.
33kV 실내 Vcb 진공 회로 차단기는 성숙한 모듈식 스프링 작동 메커니즘을 사용합니다. 전송 구조가 간단하고 안정적이며 복잡하거나 쉽게 손상되는 전송 링크가 없습니다. 수많은 곳에서 검증된 산업용 배전, 변전소 업그레이드 및 광산 전원 공급 장치 프로젝트에서 우수한 성능을 입증합니다. 닫힘 및 열림 정확도, 기계적 수명 및 간섭 방지 기능 등의 성능을 갖추고 있습니다.
작동 코일, 에너지 저장 모터 및 작동 논리는 모두 정격 매개변수에 따라 설계되었습니다. 는 전압 적응 범위가 명확하고 보조 스위치 연결 논리가 안정적입니다. 상품이 마감되고, 완전한 치수, 인터페이스 및 배선을 통해 개방 및 에너지 저장 작업이 표준화되었습니다. 구성. 표준 33kV 실내 개폐 장치와 직접 일치할 수 있어 강력한 호환성과 높은 교체성.
이중 전기/수동 에너지 저장 모드를 갖추고 있으며 상태 표시기와 보조 스위치가 동기화됩니다. 트리핑 후반부에 유압식 완충 흡수 설계를 적용하여 충격 마모를 효과적으로 줄이고 운영 안전성 향상. 에너지 저장 및 개폐 상태에 대한 명확한 피드백을 제공하여 오작동 위험이 있으며 현장 운영 및 유지보수 안전을 종합적으로 보장합니다.

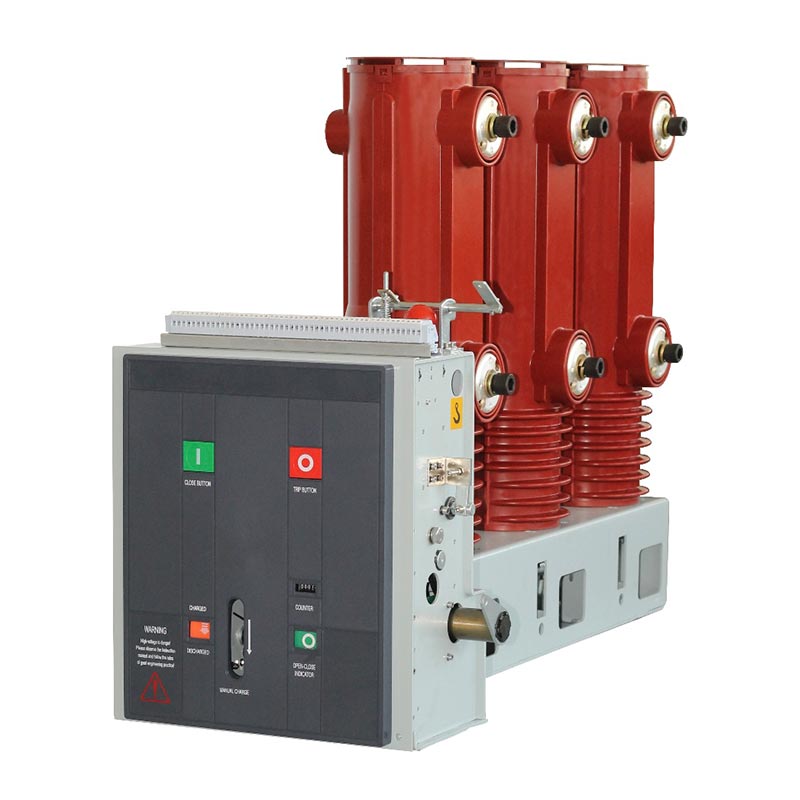

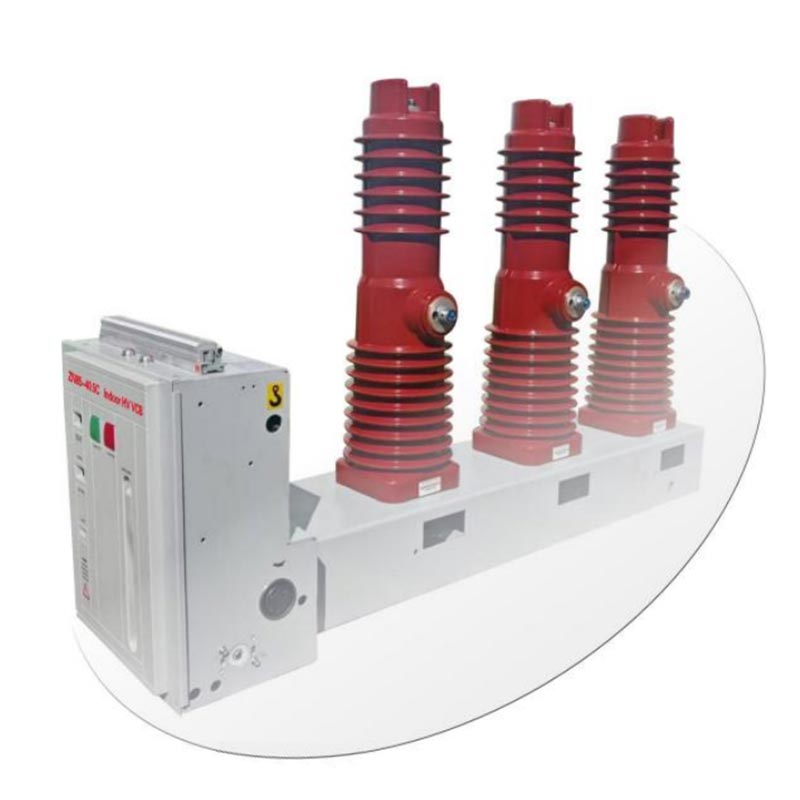

Usune ZN85C-40.5 33kV 실내 Vcb 진공 회로 차단기의 핵심은 전용 모듈식 스프링 작동을 사용합니다. 장비 프레임 내부에 완전히 장착되는 메커니즘으로, 장비의 필수 핵심 부품입니다. 차단기의 전체 구조. 이 메커니즘은 40.5kV 실내 고정측 장착용으로 특별히 설계되었습니다. 매우 단순화된 전달 구조와 보다 합리적인 힘 분배를 갖춘 모델입니다.
가장 중요한 구조적 특징은 회로 차단기의 수직 레이아웃에 완벽하게 적응한다는 것입니다. 주 회로 및 극 시스템과 고도로 통합된 조립이 가능합니다. 메커니즘의 출력 힘 곡선 진공 단속기의 작동 요구 사항과 완벽하게 일치하여 작동 불일치와 같은 문제를 방지합니다. 기존 메커니즘으로 인해 속도, 불안정한 접촉 압력 및 짧은 기계적 수명이 발생합니다. 그것은 특히 40.5kV 실내 진공 회로의 기계적 특성 및 작동 조건에 적합합니다. 차단기.
회로 차단기의 폐쇄 전력은 폐쇄 스프링의 에너지 저장 장치에 의해 전적으로 제공되며, 두 가지 모두를 지원합니다. 전기 모터 구동 및 수동 핸들 작동 모드. 정전이나 유지보수 중에도 정상적인 작동을 보장합니다. 에너지 저장 및 백업 폐쇄.
전기 에너지 저장 모드에서는 메커니즘의 측면 플레이트에 고정된 에너지 저장 모터가 기어를 구동합니다. 전송 시스템. 수동 에너지 저장 모드에서 작업자는 전용 에너지 저장 핸들을 당겨서 회전합니다. 기어 샤프트와 기어 어셈블리. 오버런 클러치를 통해 에너지 저장 샤프트가 동기식으로 회전하고, 에너지 저장을 완료하기 위해 폐쇄 스프링을 늘립니다.
전체 에너지 저장 장치에 도달하면 에너지 저장 폴이 캠 롤러를 단단히 잠그고 오버러닝 클러치가 작동합니다. 자동으로 해제됩니다. 동시에 연결 플레이트는 에너지 저장 표시기를 뒤집어 뒤집습니다. "에너지 저장" 표시기를 표시하고 보조 스위치는 모터 전원을 차단하도록 전환됩니다. 이것에 지점에서 회로 차단기는 명확하고 신뢰할 수 있는 상태로 폐쇄 준비 상태로 들어갑니다.
닫힘은 닫힘 버튼을 수동으로 누르거나 닫힘 전자석을 원격으로 제어하여 수행할 수 있습니다. 트리거 시 에너지 저장 메커니즘이 폴 잠금 장치를 해제하고 사전 저장된 폐쇄 스프링이 빠르게 작동합니다. 수축하여 캠, 에너지 저장 샤프트 및 오버런 클러치가 동시에 움직입니다.
캠은 연결 메커니즘을 추가로 구동하여 절연된 당김 막대를 밀고 접점을 닫는 방향으로 이동시킵니다. 위치, 접촉 디스크 스프링을 압축하고 정격에 필요한 안정적인 접촉 압력을 설정합니다. 현재 전도. 닫은 후 닫힘 폴은 메커니즘 롤러를 잠그고 닫힌 위치를 유지합니다. 는 에너지 저장 표시기와 보조 스위치가 자동으로 재설정되어 모터 회로를 연결합니다. 외부와 전원 공급 장치가 즉시 재생 에너지 저장 상태에 들어가고 닫힘/열림 표시기가 다음으로 전환됩니다. "닫힌" 상태, 메인 및 보조 스위치는 동기 스위칭을 완료합니다.
트립은 트립 버튼을 통해 수동으로, 외부 전기 트립 장치를 통해 또는 트립 장치를 통해 세 가지 방법으로 트리거될 수 있습니다. 과전류 트립 장치. 트리거되면 닫는 래치가 잠금 해제되어 래치 사이의 잠금 상태가 해제됩니다. 메커니즘과 롤러.
접점 스프링과 트리핑 스프링의 결합 작용으로 내부의 이동 및 고정 접점 고정 극의 진공 차단기 챔버는 신속하고 안정적으로 분리되어 오류 전류 또는 부하를 달성합니다. 현재 중단. 트리핑 동작의 후반 단계에서는 내장된 유압 완충기가 잔류물을 흡수합니다. 충격 에너지, 최종 트리핑 위치 제한, 기계적 충격 소음 및 마모 감소, 장비의 전반적인 기계적 수명.
설치방법 및 치수
Usune ZN85C-40.5는 표준 실내용으로 특별히 설계된 고정 측면 장착 설치 구조를 채택합니다. 고전압 개폐 장치. 높은 캐비닛 호환성, 편리한 조립, 시운전 및 후속 조치가 특징입니다. 유지 보수 및 세 가지 주류 배선 설치 방법을 지원합니다.
- 우측 인출 케이블 타입
- 상단 인입 케이블 유형
- 매립형 설치형
전체 치수는 전체 장치 일치 사양을 엄격하게 준수합니다(자세한 내용은 그림 1 참조). 장착 구멍 간격, 전체 길이, 너비, 높이 및 버스바 연결 치수)를 표준화하여 표준화 가능 교체 및 통합 캐비닛 매칭을 통해 고객 설계, 수정 및 설치 비용을 절감합니다.
답: 그렇습니다. 제품의 정격 설계 전압은 40.5kV로 기존 실내 작동 요구 사항을 완전히 충족합니다. 33kV 전력 시스템. 충분한 절연 및 차단능력 여유를 가지고 있어 안전하고 안정적으로 사용이 가능합니다. 산업 및 광업 기업, 발전소 및 소규모 및 광업 기업의 33kV 실내 개폐 장치 프로젝트에 적용 중형 변전소.
A: 이 33kV 실내 Vcb 진공 회로 차단기에는 전용 수동 에너지 저장 핸들이 장착되어 있습니다. 때 외부 전원 공급이 중단되거나 모터가 고장 나면 작업자가 수동으로 폐쇄 및 에너지를 완료할 수 있습니다. 에너지 저장 손잡이를 통한 저장 작동으로 정상적인 폐쇄 작동을 달성하고 크게 개선됩니다. 정전 및 유지 보수 조건에서 장비의 비상 작동 능력.
A: 이 측면 장착형 고정 모델은 구조적 강성이 더 강하고 반경 방향 설치 공간이 적습니다. 소형 개폐 장치와 결합하기가 더 쉽습니다. 또한 잦은 작동과 진동에도 더 높은 안정성을 제공합니다. 조건. 설치, 고정, 유지관리가 간편해 산업현장에 더욱 적합합니다. 사용자, 개조 프로젝트, 고정 및 고정에 대한 요구 사항이 높은 완전히 서랍형이 아닌 교체 시나리오 안정적인 작동.
