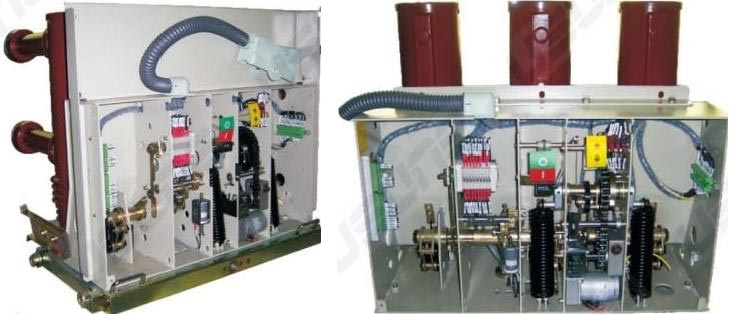

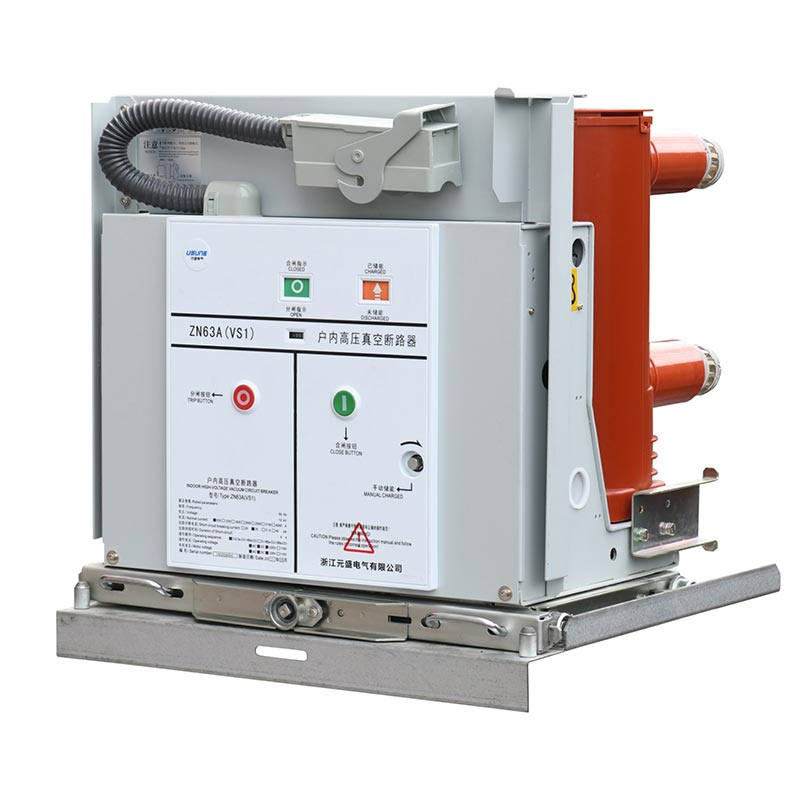

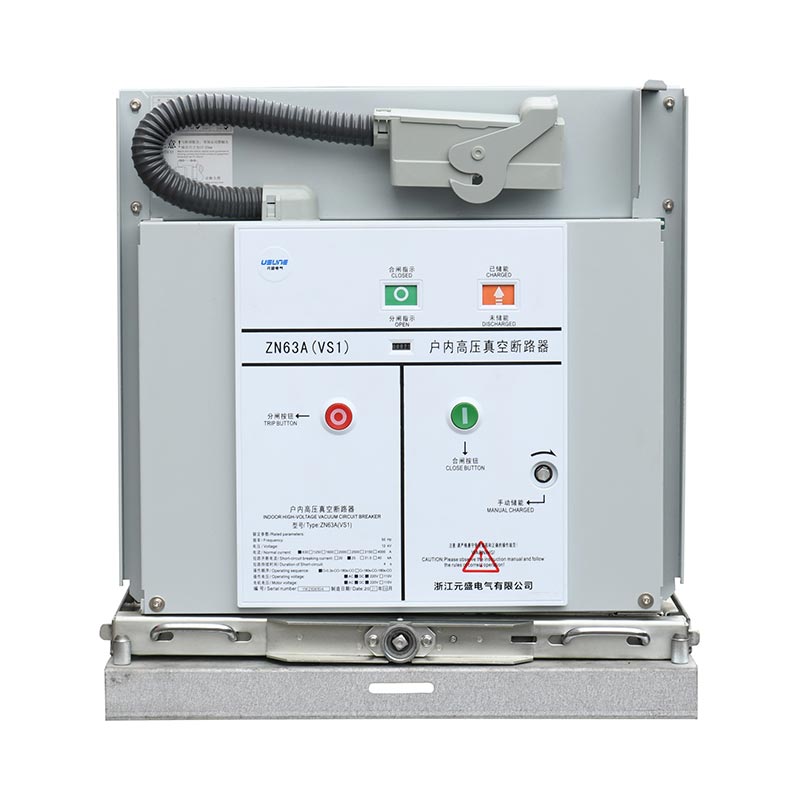

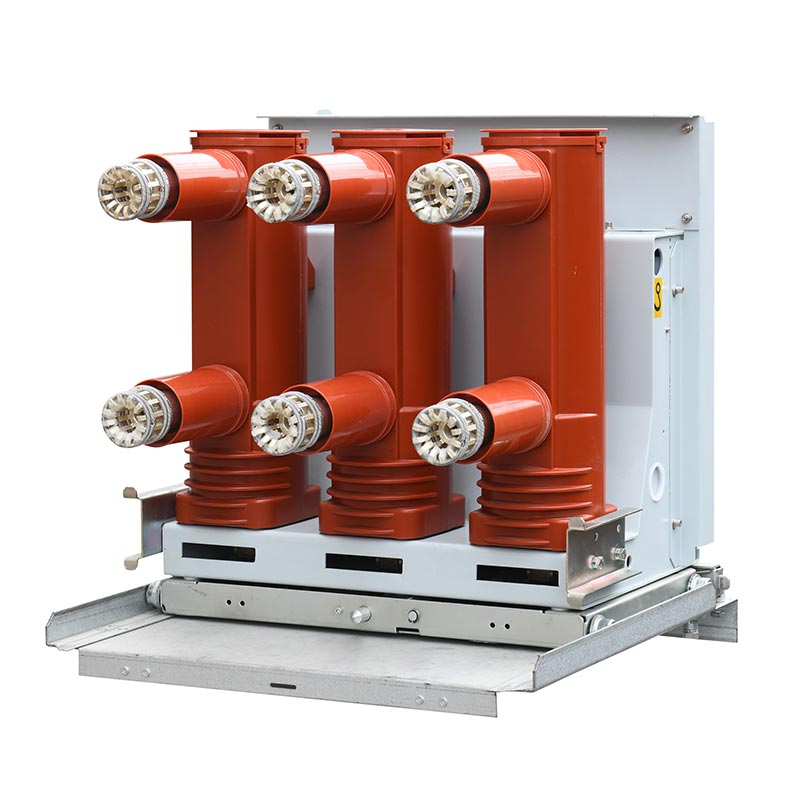

24kV 진공 회로 차단기는 통합 레이아웃을 특징으로 하며 수동 및 전기 에너지 저장을 모두 지원하며 작동하기 쉽습니다. 주 회로에는 추가 유지 관리가 필요하지 않습니다. 진공 차단기는 APG를 사용하여 캡슐화됩니다. 기술, 오염 및 연면으로부터 보호하고 서비스 수명을 연장하며 유지 관리를 줄입니다. 비용. 장비와 인력을 보장하기 위해 포괄적인 오작동 방지 연동 메커니즘을 통합합니다. 안전. 아크 소화 챔버는 개방 50ms, 폐쇄 100ms로 안정적인 진공을 유지하여 신속한 제공을 제공합니다. 응답. 다양한 2차 제어 전압과 호환되어 다양한 전원 공급 요구 사항을 충족합니다.
24kV 진공 회로 차단기는 고정식 및 수동식 모델로 제공되며 다양한 개폐 장치와 호환됩니다. 정격 전류 범위는 630A~4000A이고 단락 차단 전류는 20kA~50kA입니다. 유연한 선택 기반 사용자 요구에 따라 빈번한 작동 시나리오에 적응할 수 있습니다. 전문 제조업체로서 Usune은 성숙한 생산 공정, 엄격한 품질 관리, 포괄적인 기술 지원을 통해 고성능을 제공합니다. 진공 차단기를 글로벌 사용자에게 제공합니다. 또한, 경험이 풍부한 공급자 자원을 활용함으로써 Usune은 다음과 같은 목표를 달성합니다. 효율적인 공급망 협업을 통해 시기적절한 제품 배송과 안정적인 품질을 보장합니다.
| 매개변수 이름 | 단위 | 값 범위 |
| 정격전압 | kV | 24 |
| 정격 주파수 | 헤르츠 | 50 |
| 정격전류 | A | 630-4000(4000A에는 강제 공랭 필요) |
| 정격 단락 차단 전류 | 카 | 20/25, 31.5, 40 |
| 개장/폐장 시간 | ms | ≤50 / ≤100 |
| 기계적 수명 | 타임스 | 10000 |
- 접촉 거리: 13±1mm;
- 초과 이동: 3.5±0.5mm;
- 평균 개방 속도: 0.9-1.2m/s;
- 평균 폐쇄 속도: 0.5-0.8m/s;
- 이동 및 고정 접점의 허용 마모 두께: ≤3mm;
- 주요 전도성 회로 저항: 60μΩ(630A), 55μΩ(1250A), 35μΩ(1600-2000A) 이하로 안정적인 전도성을 보장합니다.
작동 온도: -15℃~+40℃; 일일 상대 습도 ≤95%, 월별 상대 습도 ≤90%; 고도 ≤1000m (특수 고도에 맞게 맞춤화 가능) 지진 강도 ≤8도; 물이 떨어지지 않는 장소에 적합합니다. 가연성 및 폭발성 물질, 부식성 가스 및 심한 진동; 대부분 지역의 기후에 적응 가능 중국.
우수한 성능을 갖춘 Usune 24kV 진공 회로 차단기는 다음 시나리오에서 널리 사용됩니다. 전력, 산업, 인프라 등 다양한 분야를 포괄합니다.
1. 발전소 및 변전소 : 배전회로의 핵심 제어 및 보호 장비로서
회로 전류를 차단하고 폐쇄하여 변압기 및 버스바와 같은 중요한 장비를 과부하로부터 보호하는 데 사용됩니다.
단락 손상;
2. 산업 기업: 야금과 같은 산업의 고전압 배전 시스템에 적합합니다.
화학 공학, 기계 제조, 섬유 등의 잦은 가동 및 가동 중단 요구 사항을 충족합니다.
생산 장비 및 큰 부하 변동;
3. 인프라 : 도시철도, 고층빌딩, 상업시설 등의 고전압 배전용으로 사용
안정적인 전력 공급을 보장하고 전력 신뢰성을 향상시키는 단지;
4. 신에너지 분야: 태양광발전소, 풍력발전소의 배전시스템 지원에 적합
우수한 간섭 방지 기능을 보유하고 새로운 에너지 전력의 부하 특성에 적응하는 발전소
세대.
사례 연구: 대규모 화학 산업 단지의 고전압 배전 시스템 업그레이드 프로젝트
기존 공원 차단기는 신뢰성이 부족하고 유지관리 비용이 많이 드는 문제로 어려움을 겪었으며, 높은 신뢰성, 낮은 유지 관리 및 호환성을 갖춘 24kV 진공 회로 차단기로 업그레이드 필요 부식성 화학 환경으로.
Usune 수동식 차단기(1600A/31.5kA) 32개를 선택했습니다. 단열 구조가 최적화되었습니다. 향상된 내식성. 정시 보장을 위해 설치 지침 및 기술 교육이 제공되었습니다. 배달.
장비가 안정적으로 고장 없이 작동해 유지관리 비용이 60% 절감됐다. 와 호환됐어요 기존 개폐 장치를 사용하여 건설주기를 단축합니다. 공원은 Usune을 장기 파트너로 지정했습니다.
Usune은 국제 및 국내 표준을 준수하는 현대적인 공장을 보유하고 있습니다. 각 제품은 엄격한 과정을 거칩니다. 공장 테스트 및 전체 프로세스 품질 추적 시스템이 확립되었습니다.
핵심 부품에 유명 브랜드를 사용하고 최적화된 공급을 통해 고품질 공급업체와의 장기적인 협력 체인 관리를 통해 정시 제품 배송이 보장됩니다.
우리는 설치 지침, 기술 교육 및 문제 해결 서비스를 제공합니다. 무상수리 및 교체 보증 기간 동안 부품이 제공되며, 보증 기간 이후에는 평생 기술 지원이 제공됩니다.
- 작동 방법: 수동 + 전기 에너지 저장 장치(표준);
- 보호 장치: 선택적인 과전류, 저전압/전압 손실 트립 장치;
- 접지 장치: 선택 가능한 650W, 800W, 1000W 넓은 접지 솔루션;
- 보조 구성 요소: 옵션으로 제공되는 안티 펌핑 릴레이, 잠금 전자석 등
제품 모델, 설치 방법 및 수량 정격 매개변수; 선택적 구성; 2차 제어 전압; 예비 부품 및 특별 요구 사항
