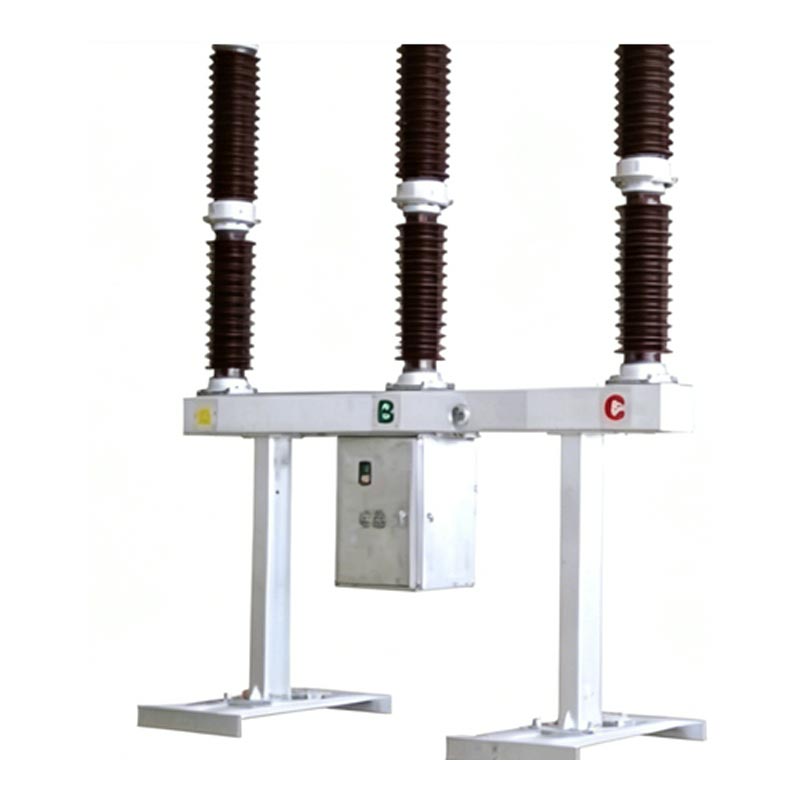

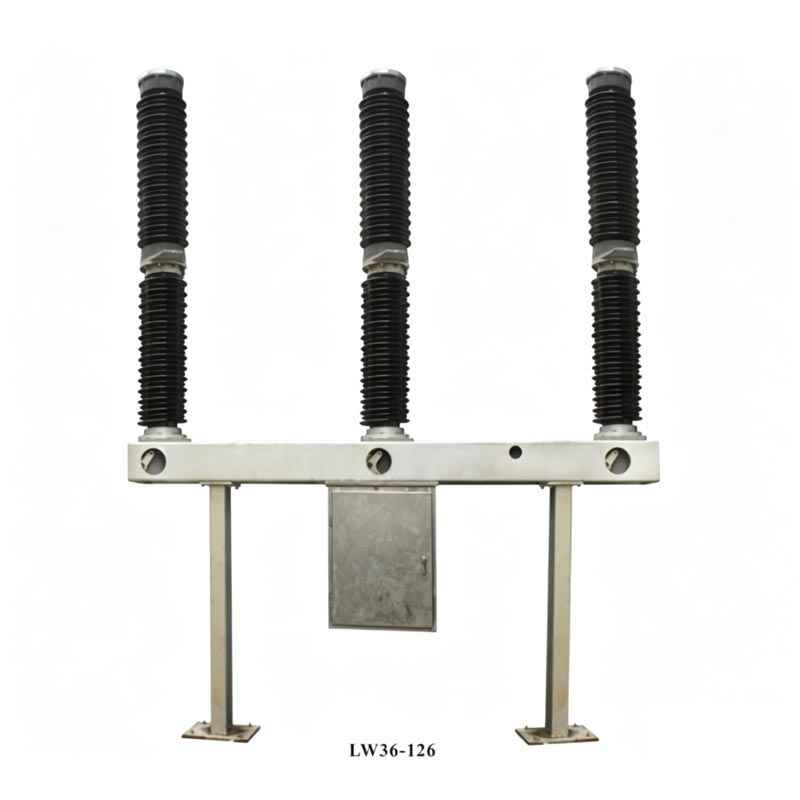

Usune LW36-110 육불화황 회로 차단기 스위치 126kV는 제어 및 보호를 위한 핵심 장치입니다. 110kV 송변전 시스템이며 타이 회로 차단기 및 스위칭 장비로도 사용할 수 있습니다. 그룹. 이 제품은 각 단계가 단일 지지대로 통합된 자체 에너지 아크 소화 구조를 채택합니다. 단일 브레이크 유닛. 3상이 모두 동일한 프레임에 설치되어 스프링을 통해 기계적 연결이 이루어집니다. 작동 메커니즘. 제품 상단에는 소호실 도자기 부싱, 중간 부분이 포함되어 있습니다. 지지 도자기 부싱과 프레임이 포함되어 있으며 전기 제어 구성 요소가 포함된 메커니즘 상자는 다음과 같습니다. 프레임 아래에 매달려 있어 구조가 컴팩트하고 작동이 편리합니다.
중국 표준 GB1984-2003 "AC 고전압 회로 차단기" 및 IEC62271-100:2001 "고전압 준수 스위치기어 및 제어기어 - 파트 100: 고전압 회로 차단기"는 엄격한 공장 테스트를 통과했으며 인증을 통해 제품 규정 준수 및 신뢰성을 보장합니다.
"열 팽창 + 보조 송풍" 아크 소멸 원리를 활용하여 짧은 아크 발생 소화 시간, 긴 전기 수명 및 낮은 작동 소음; 절연성과 아크가 우수한 SF6 가스를 사용 매체로서의 소화 특성으로 인해 연소 및 폭발의 위험이 없어 적합합니다. 인구밀도가 높은 지역.
스프링 작동식 메커니즘은 최대 6000사이클의 기계적 수명을 가지며 연간 SF6 가스 누출률은 0.5% 이하입니다. 주회로 저항은 80μΩ 이하입니다. 완전한 기술 매개변수와 테스트 데이터로 제품 안정성을 검증합니다.
-30℃ ~ +40℃의 주변 온도 범위와 ≤3000 미터. 바람, 얼음, 지진에 대한 강한 저항력으로 다양한 전력 프로젝트 시나리오의 요구 사항을 충족합니다.
육불화황 회로 차단기 스위치 126kV는 핵심 매개변수와 함께 뛰어난 전기 성능을 자랑합니다. 126kV 전력 장비의 높은 표준을 충족하여 복잡한 전력 시스템에서 안정적인 작동을 보장합니다. 핵심 핵심 매개변수는 다음과 같습니다:
| 목 | 단위 | 기술적인 매개변수 |
| 정격전압 | kV | 110 |
| 정격전류 | A | 3150 |
| 정격 단락 차단 전류 | 카 | 40 |
| 정격 SF6 가스압력 (20℃) | MPa | 0.5 |
| 폐관 시간 | ms | ≤145 |
| 영업 시간 | ms | ≤60 |
| 기계적 수명 | 타임스 | 6000 |
육불화황 회로 차단기 스위치 126kV는 3상으로 구성되며, 각각 자체 전원 공급 장치가 장착되어 있습니다. 아크소호실, 지지절연장치, 흡착제, 누수방지 구조 등을 갖추고 있습니다. 정적 밀봉 용도 O링과 실런트는 다이나믹 실링에 스프링 압축 실링을 사용하여 기밀성이 뛰어납니다. 는 전송 부분은 단극 차단기와 작동 메커니즘을 연결하여 효율적으로 전송합니다. 작전력; 스프링 작동 메커니즘에는 메커니즘 박스가 내장되어 수동, 전기 에너지를 제공합니다. 저장 및 재폐쇄 기능을 제공하여 유연하고 안정적인 작동을 제공합니다.
1. 폐쇄 상태: 시스템 전류는 단자, 고정 접점, 이동 접점, 실린더,
및 중간 접점으로 정상적인 전력 전달을 보장합니다.
2. 트리핑 작동: 작동 메커니즘의 작동에 따라 이동 접점이 아래쪽으로 이동하여
이동 접점과 고정 접점이 분리될 때 전기 아크; 실린더 안의 압축된 SF6 가스가 아크를 불어냅니다.
노즐을 통해 전류가 0을 넘으면 아크가 꺼집니다.
3. SF6 가스 시스템: 통합 SF6 밀도계와 온도 보상 기능이 있는 컨트롤러가 장착되어 있습니다.
가스압력을 실시간으로 모니터링할 수 있습니다. 압력이 너무 낮으면 경보가 울리고 메커니즘이 작동하지 않습니다.
기계적 손상을 방지하기 위해 잠겨 있습니다.

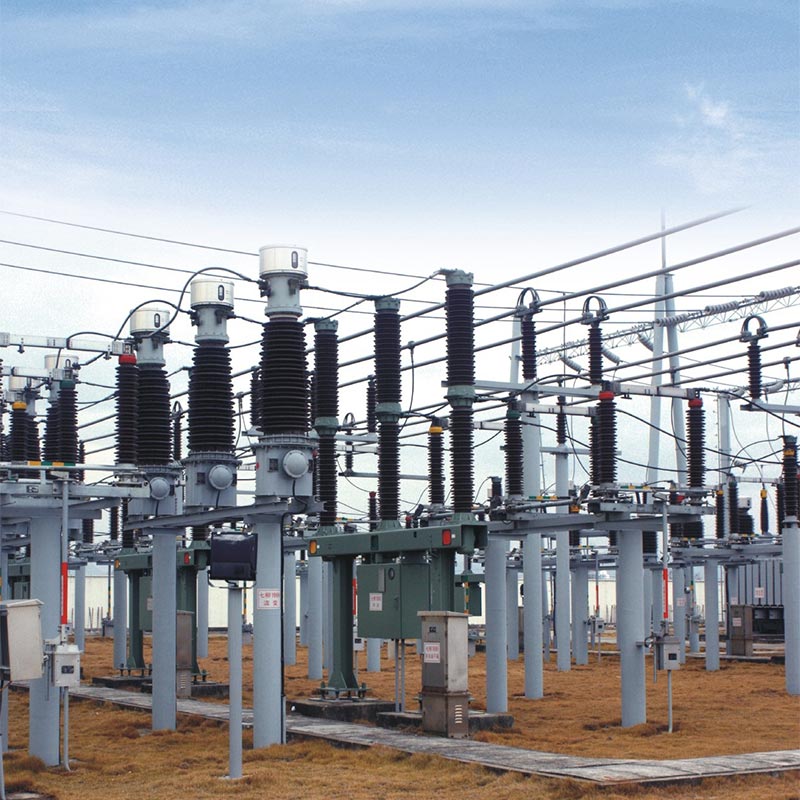

2024년에는 Usune LW36-110 육불화황 차단기 스위치 126kV가 핵심 110kV에 성공적으로 적용되었습니다. 중국 북부 송변전 프로젝트. 이번 프로젝트는 부족한 문제를 해결하기 위해 농촌 및 교외 지역의 전력 공급 용량. 프로젝트 현장은 온도차(-25℃~25℃)가 큰 지역입니다. +38℃) 및 빈번한 모래 폭풍으로 인해 환경 적응성과 신뢰성에 대한 요구가 매우 높습니다. 전력 장비.
이 프로젝트의 지정된 공급업체로서 Usune은 28개의 LW36-110 회로 차단기를 제공했습니다. 파견된 공장 전문 기술자가 설치, 시운전, 시운전에 대한 현장 안내를 제공합니다. 이후 8개월간 안정적인 작동을 통해 제품은 무고장을 달성했으며 SF6 가스 누출률은 기준치보다 훨씬 낮았습니다. 표준 요구 사항(실제 테스트 ≤0.3%) 및 개폐 응답 속도가 프로젝트 설계를 완전히 충족했습니다. 표준. 프로젝트가 가동된 후 지역 전력망의 안정성이 효과적으로 향상되었으며, 설비고장으로 인한 정전을 감소시켰으며, 발주처와 현지로부터 높은 평가를 받았습니다. 우수한 환경 적응성과 안정적인 운영 성능을 완벽하게 검증하는 전력부 실제 작업 조건에서 Usune 126kV SF6 회로 차단기.
A1: 제품의 기계적 수명은 6000사이클이며 권장되는 연속 작동 수명은 12년입니다. 열쇠 유지 관리 지점: 주간 정기 검사(절연체 무결성, SF6 가스 압력 등) 연간 유지 보수 3년마다(절연체 청소, 주회로 저항 측정 등) 제품이 도착했을 때 유지 관리 조건(예: 최대 용량 단락 차단 20개), 아크 접점, 흡착제 및 밀봉 링 교체해야합니다. 제조업체는 전문 인력을 파견하여 유지 관리에 대한 현장 안내를 제공합니다.
A2: 그렇습니다. 이 제품은 열악한 실외 환경을 위해 특별히 설계되었으며 높은 적응력을 갖추고 있습니다. 고도와 낮은 기온. 최대 3000미터의 고도에 적합하며 낮은 온도에서도 견딜 수 있습니다. -30℃로 중국 서부 등 고도가 높고 추운 지역의 요구를 완벽하게 충족합니다. 더욱이, 메커니즘 박스에는 히터가 내장되어 있어 비, 눈, 혹한 시 습기 및 동파 방지 기능을 제공합니다. 계절에 따라 안정적인 작동이 보장됩니다.
Zhejiang Usune Electric Co., Ltd.는 중국의 고전압 전력 장비 전문 제조업체로서, 완전한 생산 라인과 엄격한 품질 관리 시스템을 보유하고 있습니다. 공장에는 고급 설비가 갖추어져 있습니다. 테스트 장비를 갖추고 각 제품은 진공청소, 가스충진, 기계적 성능 테스트를 거친 후 제품 품질을 보장하기 위해 공장을 떠납니다. 신뢰할 수 있는 공급업체로서 Usune은 원스톱 애프터 서비스를 제공합니다. 현장 설치 안내, 시운전, 유지보수 교육, 예비 부품 공급 등이 포함됩니다. 전문가 기술팀은 사용자 요구에 신속하게 대응하여 장비의 장기적 안정적인 작동을 보장합니다.
