중국의 전문 고전압 전기 장비 제조업체인 Zhejiang Usune Electric Co., Ltd.가 출범했습니다. LW36-110 고전압 SF6 회로 차단기. 본 제품은 삼상 AC 50Hz 실외 고전압 배전반입니다. 110kV 송전 및 변전 시스템의 제어 및 보호에 적합합니다. 그것은 또한로 사용될 수 있습니다 회로 차단기와 스위칭 장치 어셈블리를 연결합니다.
고전압 SF6 회로 차단기는 고유한 "열팽창 + 보조 송풍" 아크 소화 원리를 채택합니다. 국내 및 국제 표준을 준수하는 CTB-1 유형 스프링 작동 메커니즘을 갖추고 있으며, 우수한 아크 소화 성능, 높은 안전성, 안정적인 작동 특성을 보유하고 있습니다. 믿을 수 있는 사람으로서 공급업체인 Usune은 고품질의 내구성이 뛰어난 고전압 개폐 장치를 제공하기 위해 최선을 다하고 있습니다. LW36-110 SF6 회로 차단기는 전력망 및 산업 단지와 같은 주요 프로젝트에서 널리 사용되어 안정적인 전원 공급을 제공합니다. 인프라 건설을 위해.
독특한 "열팽창 + 보조 송풍" 아크 소화 원리를 활용하여 짧은 아크가 특징입니다. 소화 시간, 긴 전기 수명, 낮은 작동 소음으로 인해 전원 공급 장치 안정성이 효과적으로 향상됩니다.
SF6 가스를 절연 및 소호재로 사용하여 우수한 절연성 및 소호성을 자랑합니다. 성능이 뛰어나 연소 및 폭발의 위험이 없으므로 인구 밀도가 높은 지역에 적합합니다.
CTB-1형 스프링 작동 메커니즘을 갖추고 있어 간단하고 컴팩트한 구조로 안전하고 신뢰할 수 있습니다. 작동 및 강력한 간섭 방지 기능.
GB1984-2003 "AC 고전압 회로 차단기" 및 IEC62271-100, 2001 "고전압 개폐기"를 완벽하게 준수합니다. 및 Controlgear - Part 100: 고전압 회로 차단기,"는 전 세계 전력의 기술 요구 사항을 충족합니다. 프로젝트.
고전압 SF6 회로 차단기는 실외용으로 설계되어 강력한 환경 적응성과 다양한 가혹한 작동 조건에 대한 적합성:
1. 주위 온도: -30℃ ~ +40℃
2. 고도: ≤3000m
3. 상대습도 : 일평균 95% 이하, 월평균 90% 이하 (25℃ 기준)
4. 풍압 ≤700Pa; 아이싱 두께 ≤10mm
5. 지진 강도: 수평 가속도 ≤0.3g, 수직 가속도 ≤0.15g
6. 가연성, 폭발성, 화학적 부식성 또는 심한 진동이 있는 환경이 없습니다.

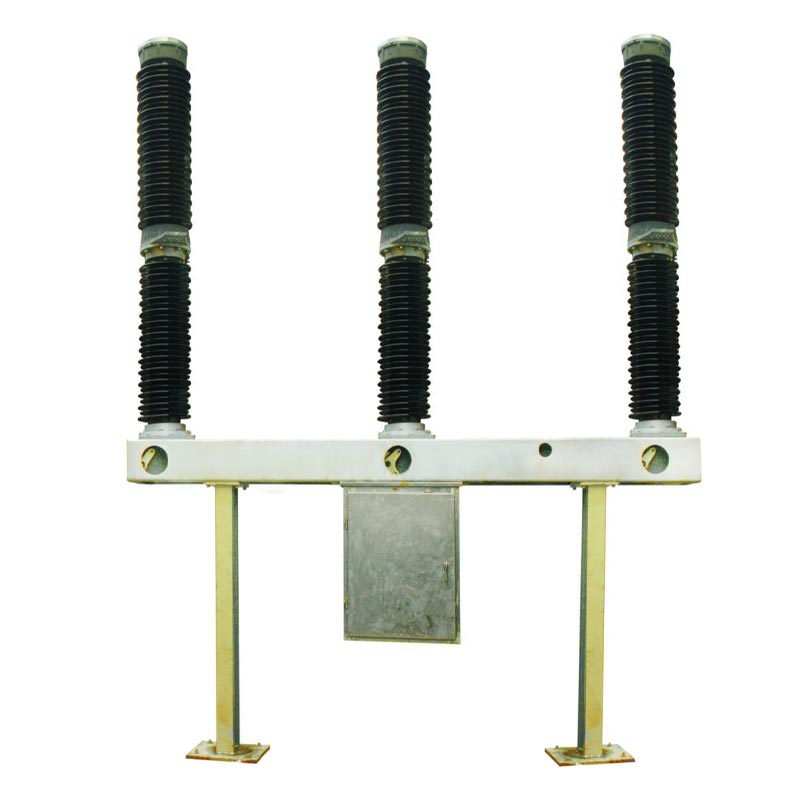

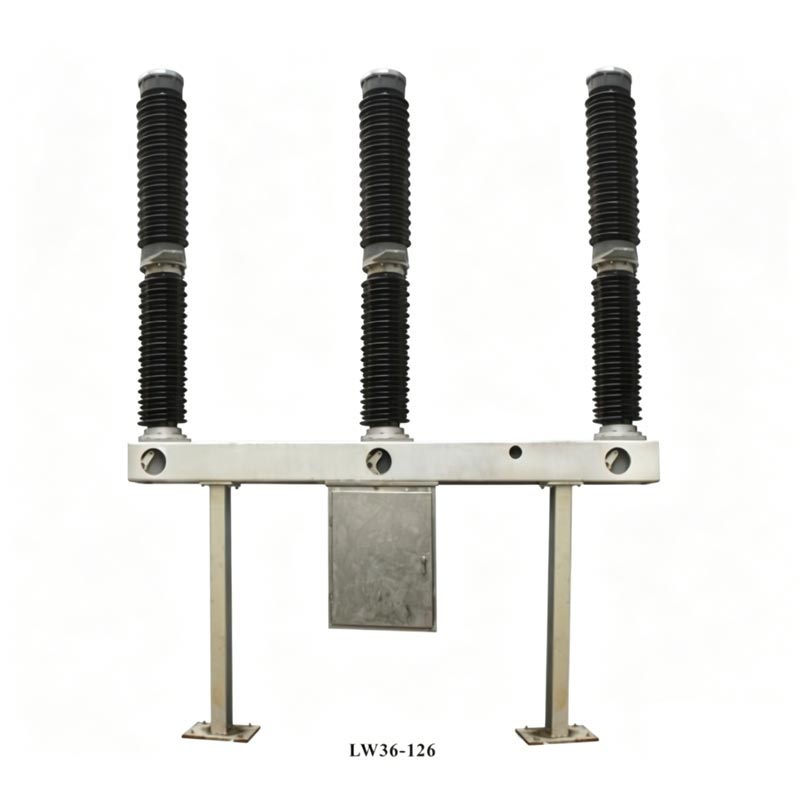

고전압 Sf6 회로 차단기는 통합된 자기 소화 아크 소화 구조를 채택합니다. 각 단계 단일 기둥 단일 브레이크(POLE)입니다. 각 회로 차단기는 동일한 프레임에 설치된 3상으로 구성됩니다. 3상이 기계적으로 연결된 스프링 메커니즘으로 작동됩니다. 제품 상단에는 아크 소화실 도자기 부싱, 중간 부분에는 지지 도자기 부싱과 프레임이 포함되어 있습니다. 메커니즘 상자는 프레임 중앙 아래에 매달려 있으며 스프링 작동 메커니즘과 전기 장치를 수용합니다. 제어 구성 요소. SF6 가스 밀도 컨트롤러가 프레임 전면에 설치되어 있으며, 양쪽에서 지원됩니다. 지원으로 끝납니다.
- 아크 소화 유닛: 스스로 활성화되는 아크 소화 구조를 사용합니다. 차단기가 트립되면,
실린더 내부의 고압 열팽창으로 아크가 소멸되어 신속하고 효과적으로 아크가 발생합니다.
소화.
- 지지절연장치 : 소호실 절연체를 지지하고 접지에 절연을 제공한다.
에너지가 공급된 구성 요소; 절연로드는 작동암과 스톱로드를 연결하여 절연안전을 보장합니다.
- 흡착제 : 소호실 상단 커버 내부에 설치되어 SF6 가스를 건조하게 유지하고 흡수합니다.
아크 분해에 의해 생성되는 분해 가스. 유지 관리 중에 교체해야 합니다.
- 누수방지구조 : 고정밀봉(O-ring+실런트)과 동적밀봉의 조합 활용
(스프링 압축 씰)로 연간 SF6 가스 누출률 0.5% 이하를 달성합니다. - 스프링 작동식 메커니즘: 가능
빠른 동작 속도(폐쇄 시간 ≤145ms, 개방 시간 ≤60ms)로 개폐 및 재폐쇄 작업, 안정적
성능을 발휘하며 수동 및 전기 에너지 저장을 지원합니다.
- 폐쇄위치 : 시스템 전류는 단자, 고정접점 지지봉, 고정주접점,
주 접점, 실린더, 중간 접점 및 중간 플랜지를 이동하여 회로를 형성합니다.
터미널.
- 개방 작동: 작동 메커니즘의 작동에 따라 작동 암이 절연 로드, 피스톤을 당깁니다.
로드, 실린더, 이동 아크 접점 및 노즐이 아래쪽으로 이동합니다. 움직이는 접점과 고정 접점이 있을 때 아크가 생성됩니다.
별도. 이동 접촉 시스템이 특정 위치로 이동한 후 노즐이 열리고 SF6 가스가 압축됩니다.
아크를 날려서 전류가 0을 넘으면 아크를 소멸시킵니다.
- 폐쇄 작동: 작동 메커니즘은 이동 접점을 폐쇄 위치까지 위쪽으로 구동하고 SF6는
가스가 실린더로 들어가고 다음 개방을 준비합니다.
Usune LW36-110 SF6 회로 차단기는 뛰어난 기술 성능을 자랑하며 주요 매개변수는 최고 수준을 충족합니다. 110kV 전력 시스템 표준을 준수하여 안정적이고 효율적인 운영을 보장합니다.
| 목 | 단위 | 기술적인 매개변수 |
| 정격전압 | kV | 110 |
| 정격전류 | A | 3150 |
| 정격 단락 차단 전류 | 카 | 40 |
| 정격 단락 투입 전류(피크) | 카 | 100 |
| SF6 정격압력 (20℃) | MPa | 0.5 |
| 기계적 수명 | 타임스 | 6000 |
| 극당 주회로 저항 | μΩ | ≤80 |

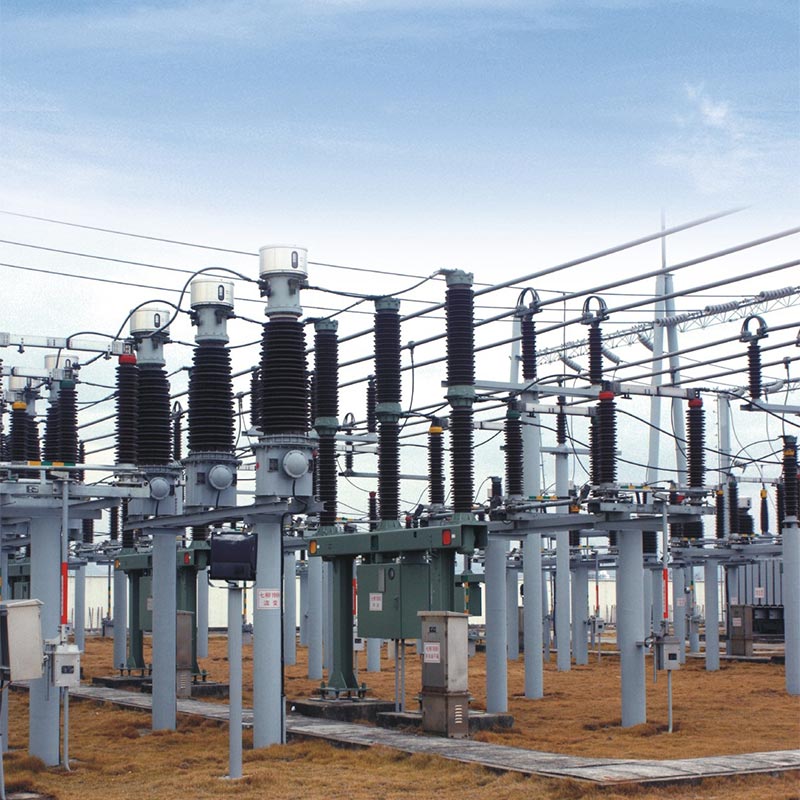

사례 연구: 중국 북부의 110kV 전력망 업그레이드 프로젝트
프로젝트 배경: 중국 북부의 110kV 전력망은 전력 개선을 위해 노후된 개폐 장치를 업그레이드해야 했습니다. 낮은 겨울 기온(-25℃), 강풍 등 가혹한 환경에 직면하여 안정성과 안전성을 확보 압력.
제품 적용: 프로젝트에서는 Usune LW36-110 SF6 회로 차단기 20개를 선택했습니다. 저온 적응성 (-30℃~+40℃) 및 우수한 소호 성능으로 불안정한 작동 문제를 효과적으로 해결했습니다. 저온에서 장비 노화.
적용결과 : 2022년 시운전 이후 4년 동안 장비 가동 중단 없이 안정적으로 운영 아크 소화 실패, 가스 누출 또는 기타 결함. 연간 전원 공급 장치 신뢰성 비율은 다음과 같이 증가했습니다. 0.8%로 해당 지역 주민과 산업체에 정상적인 전력 공급을 효과적으로 보장합니다.
A1: 이 제품의 기계적 수명은 6000사이클이며, 정상 작동 시 최대 12년의 연속 작동 수명을 갖습니다. 유지 보수. 정기 유지 관리에는 주간 육안 검사(절연체 무결성, SF6 가스 압력 등)가 포함됩니다. 3년마다 연간 유지보수(절연체 청소, 주회로 저항 측정 등)를 수행합니다. 전공 유지보수 조건(예: 12년 연속 사용, 정격 전류 2000)이 충족되면 정밀 검사가 필요합니다. 중단 등). 제조업체 Usune은 전문적인 유지 관리 지침과 예비 부품 공급을 제공하여 장비의 장기간 안정적인 작동.
A2: 이 제품은 연간 누출율이 있는 이중 누출 방지 구조(정적 밀봉 + 동적 밀봉)를 채택합니다. 0.5% 이하, 국가 표준보다 훨씬 낮습니다. 누출이 감지되면 SF6 가스 누출을 사용하여 누출 지점을 찾을 수 있습니다. 탐지기. 전원이 차단된 후 실란트나 O-링을 교체할 수 있습니다. SF6 가스는 무독성, 불연성이지만, 과도한 누출은 장비의 절연 및 아크 소화 성능에 영향을 미칠 수 있습니다. 제품이 갖춰져 있어요 SF6 가스 밀도 컨트롤러 포함; 압력이 경보값(0.45±0.03MPa) 이하일 때 경보를 울리고 잠깁니다. 압력이 잠금 압력(0.40±0.03MPa) 미만일 때 작동하여 안전 위험을 방지합니다.
Zhejiang Usune Electric Co., Ltd.는 고전압 전기 장비 전문 제조업체 및 공급 업체입니다. 중국에서는 고전압 차단기의 연구, 개발, 생산, 판매를 전문으로 하고 있으며, 개폐 장치 및 기타 제품. 회사의 공장은 첨단 생산 설비와 엄격한 품질을 보유하고 있습니다. 모든 제품이 국내 및 국제 표준을 충족하는지 확인하는 제어 시스템. 우수네는 "Quality First, Customer Supreme"이라는 철학으로 고객에게 고품질의 제품을 제공하고, 기술 지원 및 포괄적인 애프터 서비스. 국내 및 해외로부터 폭넓은 인지도를 얻었으며, 국제 고객이며 고전압 전기 장비 분야의 선도적인 브랜드가 되기 위해 최선을 다하고 있습니다. 산업을 발전시켜 글로벌 전력산업 발전에 기여하고 있습니다.
