Usune LW36-110 변전소용 고전압 차단기 스위치는 자체 개발한 핵심 전력 장비입니다. 중국 고전압 배전반 분야의 선두 제조업체인 Zhejiang Usune Electric Co., Ltd.에서 제조한 제품입니다. 산업. 이 삼상 AC 50Hz 실외 고전압 개폐 장치는 주로 다음의 제어 및 보호에 사용됩니다. 110kV 송전 및 변전 시스템이며 접점 회로 차단기로도 사용할 수 있습니다. 스위치기어 어셈블리가 필요한 애플리케이션. 제품은 Usune의 전문 공장에서 제조됩니다. R&D, 생산 및 테스트를 통해 모든 제품이 공장을 떠나기 전에 엄격한 품질 표준을 충족하는지 확인합니다.
제품의 신뢰성과 호환성을 보장하기 위해 Usune LW36-110 고전압 회로 차단기 스위치는 다음과 같습니다. 변전소는 GB1984-2003 "AC 고전압 회로 차단기" 표준을 완벽하게 준수하며 다음 요구 사항을 충족합니다. 국제전기기술위원회(IEC) 표준 IEC62271-100:2001 "고전압 개폐 장치 및 제어 장치 - 부품 100: 고전압 회로 차단기". 전문 공급업체로서 Usune은 엄격한 품질 시스템을 통과했습니다. 인증 및 그 공장에는 첨단 생산 및 테스트 장비가 갖추어져 있습니다. 각 제품의 성능은 업계 표준을 충족하거나 초과합니다.
독특한 '열팽창+보조' 소호원리를 활용하여 우수한 차단성능을 자랑합니다. 성능, 짧은 아크 시간, 긴 전기 수명 및 낮은 작동 소음으로 전력 안전을 효과적으로 보장합니다. 그리드 운영.
절연성 및 소호성이 우수한 SF6 가스를 절연 및 소호재로 활용 중형으로 연소나 폭발의 위험이 없어 인구밀도가 높은 지역 및 다양한 용도에 적합합니다. 복잡한 변전소 환경.
CTB-1형 스프링 작동 메커니즘을 탑재하여 심플하고 콤팩트한 구조와 안정적인 작동이 특징이며, 높은 안전성과 신뢰성, 유지보수 및 고장 빈도 감소.
다양한 환경 지표를 엄격히 준수하여 열악한 환경에서도 안정적으로 작동할 수 있습니다. 다양한 지역에서 장기적으로 안정적인 운영이 가능합니다.
1. 정격 전압: 110kV; 정격 주파수: 50Hz; 정격 전류: 3150A
2. 정격 단락 차단 전류: 40kA; 정격 단락 만들기 전류(피크): 100kA
3. 정격 SF6 가스 압력(20℃): 0.5MPa; 연간 누출율: ≤0.5%
4. 기계적 수명: 6000 사이클; 개방 시간: ≤60ms; 결산 시간: ≤145ms
5. 주변 온도 범위: -30℃~+40℃; 고도: ≤3000m

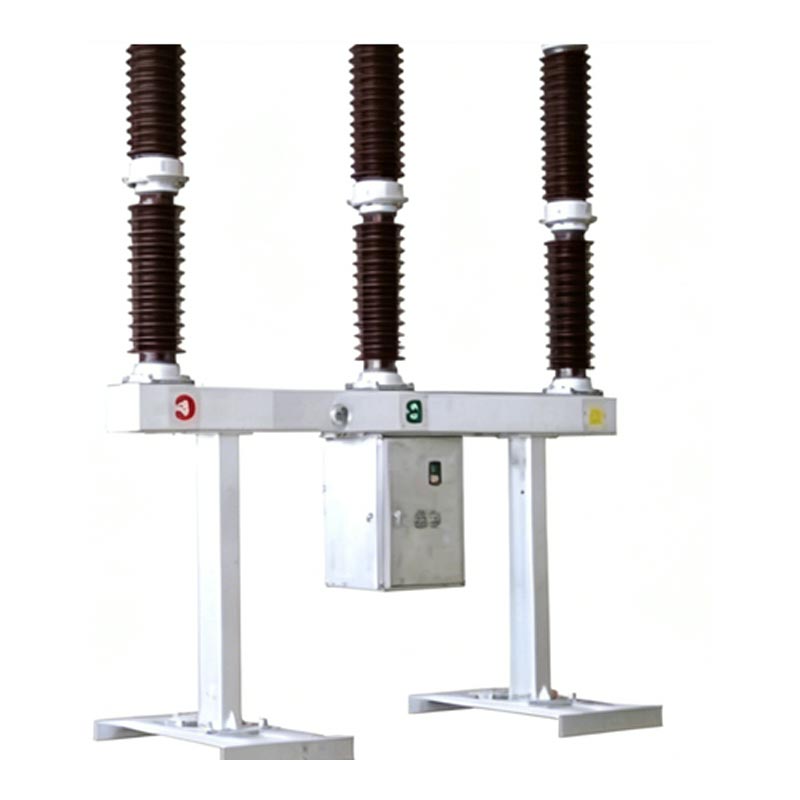

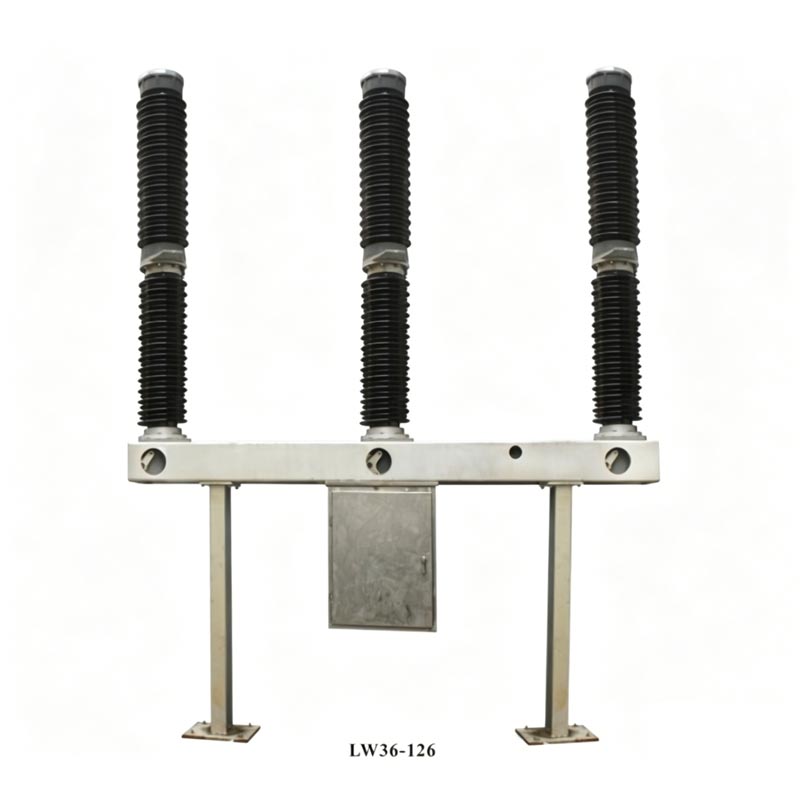

변전소용 고전압 회로 차단기 스위치는 통합된 자체 전원 공급 아크 소화 챔버를 채택합니다. 각 단계가 단일 기둥 단일 브레이크(POLE)인 구조입니다. 각 회로 차단기는 3상으로 구성됩니다. 동일한 프레임에 설치되고 스프링 메커니즘으로 작동되며 3상이 기계적으로 연결됩니다. 상단 제품은 아크 소화 챔버 도자기 부싱을 특징으로 하며 중간 부분에는 지지 도자기가 포함되어 있습니다. 부싱과 프레임이 있으며 메커니즘 박스는 중앙에 위치하며 프레임 아래에 매달려 있습니다. 그것은 내부 스프링 작동 메커니즘 및 전기 제어 구성 요소. 메커니즘 출력 당김 막대는 커넥팅로드와 회전암. SF6 가스 밀도 컨트롤러는 프레임 전면에 설치됩니다. 지지대에 의해 양쪽 끝에서 지원됩니다.
시스템 전류는 단자, 고정 접점 지지대, 고정 주 접점, 이동 주 접점을 통해 흐릅니다. 접점, 실린더, 중간 접점, 중간 플랜지를 거쳐 시스템과 회로를 형성합니다. 터미널.
액추에이터의 작용에 따라 작동 암은 절연 당김 막대, 피스톤 로드, 실린더, 이동 아크를 당깁니다. 접촉하고 노즐을 아래쪽으로 함께 내리십시오. 움직이는 접점과 고정 접점이 분리되면 아크가 생성됩니다. 언제 이동 접촉 시스템이 특정 위치로 아래로 이동하고 노즐이 열리고 SF6 가스가 압축됩니다. 실린더는 노즐을 통해 아크 영역으로 불어집니다. 전류가 0을 교차하면 아크가 꺼집니다.
액추에이터의 작용에 따라 작동 암이 절연 로드에 연결된 이동 접점을 위쪽으로 당깁니다. 닫는 위치로. 동시에 SF6 가스가 실린더로 유입되어 다음 개방 작업을 준비합니다.
SF6 밀도계(압력계 및 밀도 컨트롤러 일체형), 가스 공급 밸브, 3상으로 구성 밸브 및 SF6 가스 파이프라인. 온도 보상, 경보 및 연동 압력 보호 기능을 갖추고 있습니다. 안정적인 SF6 가스 압력을 보장합니다.
메커니즘 하우징 내에 위치하며 작동 스위치, 자동 스위치, 트립 스위치, 릴레이, 터미널, 폐쇄 코일, 모터 및 히터. 스위치 제어, 펌핑 방지, 스프링 에너지 저장, SF6 가스 압력 보호, 난방 및 조명 기능.

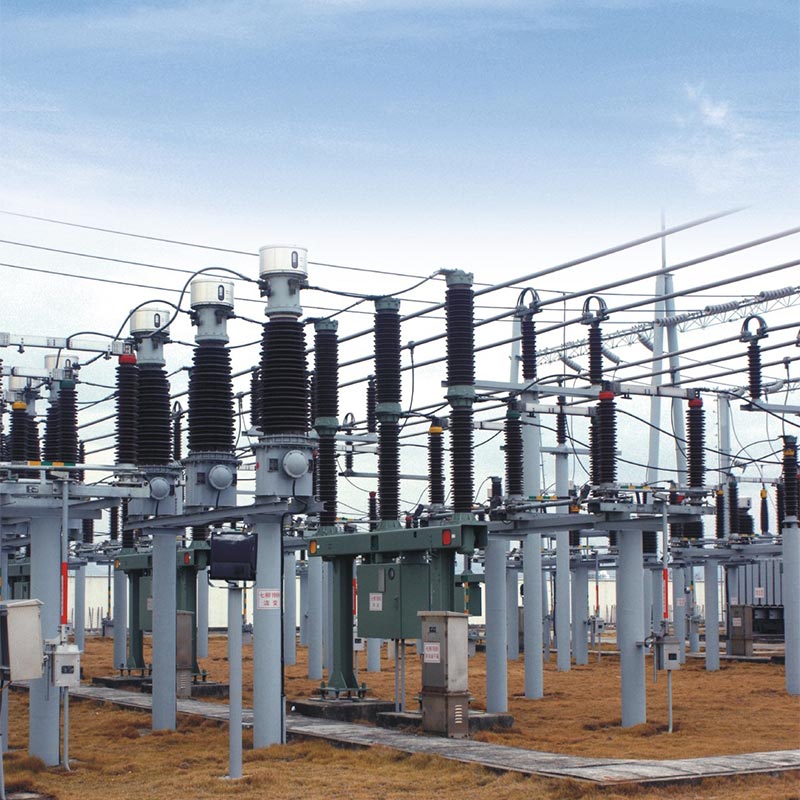

변전소용 Usune LW36-110 고전압 차단기 스위치의 신뢰성과 실용성을 검증하기 위해, 이 제품은 중국 동부 핵심 산업단지의 110kV 변전소 프로젝트에 성공적으로 적용됐다. 다음과 같이 신뢰할 수 있는 공급업체인 Usune은 이 프로젝트에 12개의 LW36-110 회로 차단기를 제공했으며 안정적으로 작동해 왔습니다. 3년 넘게.
이 변전소는 산업단지 내 50개 이상의 대기업, 중소기업에 전력을 공급하며, 매우 높은 안정성과 안전성이 요구됩니다. 프로젝트 초기 단계에서 클라이언트는 포괄적으로 여러 중국 제조업체를 비교하여 최종적으로 우수한 성능으로 인해 Usune의 LW36-110 회로 차단기를 선택했습니다. 기술적 성능, 엄격한 품질 관리 및 포괄적인 애프터 서비스. 작동 중에는 고온, 폭우, 저온 등 극한 기후 조건을 성공적으로 견뎌낸 제품 기록된 오작동 없는 온도. SF6 가스 누출률은 표준 요구 사항보다 훨씬 낮았습니다. (<0.5%), 기계적 작동이 원활하고 개폐시간이 안정적이어서 안전성을 효과적으로 보장합니다. 공원 전력망의 안정적인 운영. 이는 고객으로부터 높은 평가를 받았으며 Usune은 공원의 후속 확장 프로젝트를 위한 전력 장비 공급업체로 지정되었습니다.
A1: 이 제품의 기계적 수명은 6000사이클이며, 정상적인 사용과 정기적인 유지 관리 하에서는 지속적인 성능 저하가 발생합니다. 작동 수명은 12년에 달할 수 있습니다. 주요 유지보수 사항은 다음과 같습니다. 주간 정기 점검(절연체 점검) 무결성, SF6 가스 압력 및 작동 상태); 3년마다 정기 점검(절연체 청소, 점검) 패스너, 주 회로 저항 및 SF6 가스 수분 함량 측정); 대대적인 정비가 필요하다 다음 조건: 12년 연속 작동, 정격 전류 차단 2000회, 최대 용량(40kA) 20회 중단 또는 6000 기계적 작동. Usune은 전문적인 유지 관리 지침과 예비 부품을 제공합니다. 제품의 장기간 안정적인 작동을 보장하기 위해 공급됩니다.
A2: 예, 이 제품은 환경 적응성이 뛰어나고 고도가 높고 매우 추운 곳에서도 사용할 수 있습니다. 지역. 주변 온도 범위는 -30℃ ~ +40℃이며, 최대 적응 고도는 3000m 이하입니다. 그것은 할 수 있다 700Pa 풍압과 10mm 결빙을 견디며 내진 강도는 수평 요구 사항을 충족합니다. 가속도는 0.3g 이하이고 수직 가속도는 0.15g 이하입니다. 일일 평균 상대가 있는 지역에도 적합합니다. 습도 95% 이하, 월평균 상대습도 90% 이하(25℃), 인화성 물질이 없는 환경에서 사용 가능, 폭발성, 화학적 부식성 및 심한 진동 조건으로 환경 요구 사항을 완벽하게 충족합니다. 중국은 물론 전 세계적으로 가장 많은 변전소 프로젝트가 이루어졌습니다.
Zhejiang Usune Electric Co., Ltd.는 중국의 고전압 전력 개폐기 전문 제조 및 공급업체입니다. 중국, 고전압 회로의 연구, 개발, 생산, 판매 및 애프터 서비스에 중점을 두고 있습니다. 차단기, 스위치 및 기타 전력 장비. 회사의 공장은 중국 절강성(浙江省)에 위치하고 있으며, 고급 생산 라인, 테스트 장비 및 전문 R&D 팀.
Usune은 "품질 우선, 고객 최고"라는 철학을 고수하며 엄격한 품질 관리 시스템을 구현합니다. 생산 과정에서. 모든 제품은 공장에서 출고되기 전에 엄격한 테스트를 거칩니다. 신뢰할 수 있는 업체로서 공급업체인 Usune은 국내외 수백 개의 변전소 프로젝트에 고품질 전력 장비를 제공했습니다. 신뢰할 수 있는 제품 품질과 포괄적인 제품으로 국제적으로 광범위한 고객 인지도를 획득했습니다. 애프터 서비스.
