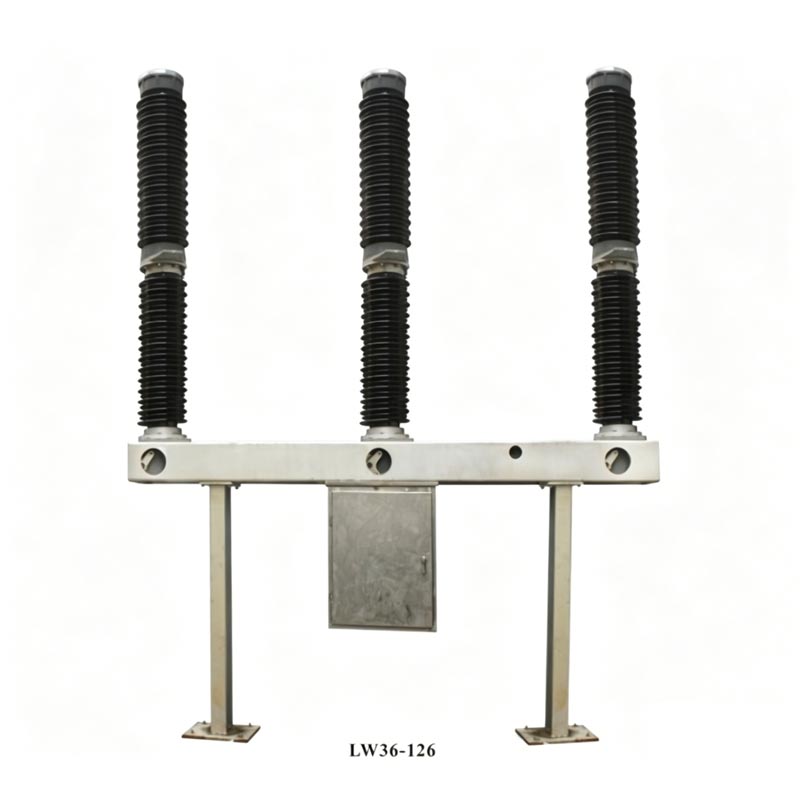

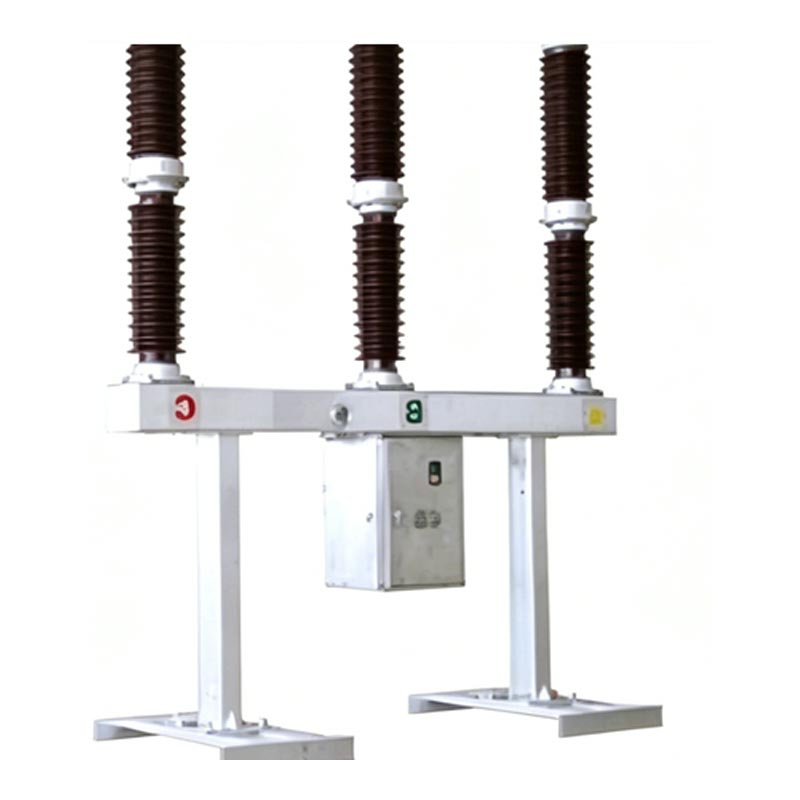

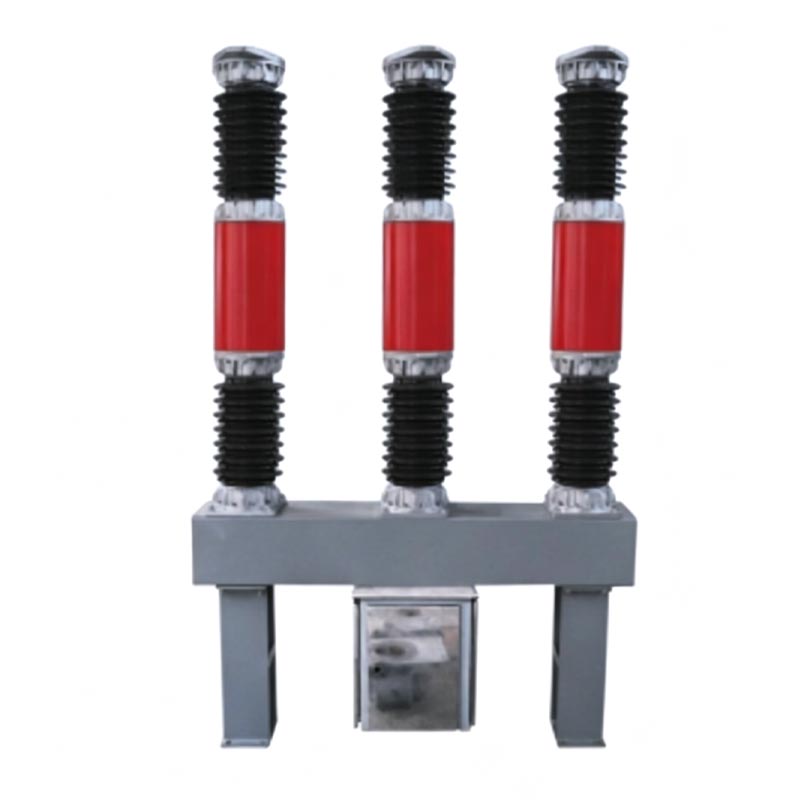

Zhejiang Usune Electric Co., Ltd.의 LW36-126 시리즈 110kV SF6 스위치 2000A 3150A는 자체 개발한 실외 스위치입니다. 고전압 개폐 장치. 정격전압 110kV(최대 126kV), 50Hz AC 전력망과 호환됩니다. 그것은 주로 정격 전류, 고장 전류 및 라인 스위칭을 차단하여 안정적인 제어 및 보호를 달성하는 데 사용됩니다. 전력 시스템의. 또한 결속 회로 차단기로도 사용할 수 있습니다.
| 매개변수 이름 | 사양 |
| 정격전압 | 110kV (최대 126kV) |
| 정격전류 | 2000A, 3150A |
| 빈도 | 50Hz |
| 주변 온도 | -30℃ ~ +40℃ |
| 고도 | ≤3000m |
| 오염 수준 | ≤레벨 IV |
| 아크소화 및 절연 매체 | SF6 가스 |
| 작동 메커니즘 | 신형 스프링 작동 메커니즘 |
1. 고급 아크 소화 기술: 110kV SF6 스위치 2000A 3150A는 국제적으로 선도적인 기술을 채택합니다.
자가발전식 아크소호 원리로 우수한 아크소화 성능, 짧은 아크시간,
낮은 접촉 손실.
2. 긴 서비스 수명: 정격 차단 주기는 20배에 달하며, 정상 상태에서 유지 관리 주기는 최대 10년입니다.
작동 조건으로 인해 작동 및 유지 관리 비용이 크게 절감됩니다.
3. 신뢰성 및 저소음: 최적화된 스프링 메커니즘, 낮은 작동 전력, 안정적인 작동 및 저소음,
주거 및 도시 환경에 적합합니다.
4. 강력한 환경 적응성: 110kV SF6 스위치 2000A 및 3150A는 다음과 같은 환경에서 안정적인 성능을 나타냅니다.
저온, 고지대, 오염이 심한 환경에서 탁월한 내오염성을 발휘
그리고 부식.
5. 간편한 설치 및 유지 관리: 컴팩트한 구조와 경량 설계로 설치가 편리합니다.
시운전이 가능하므로 일일 유지보수가 최소화됩니다.
6. 높은 비용 효율성 : 수입 브랜드에 필적하는 합리적인 가격으로 우수한 성능을 효과적으로 제공합니다.
프로젝트 투자를 줄입니다.

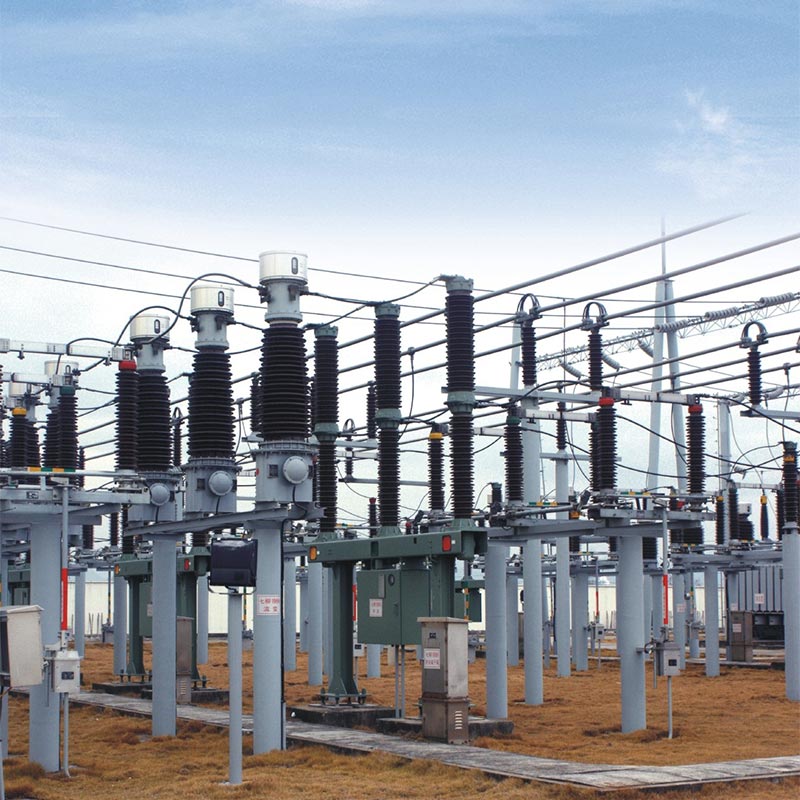

2023년에는 간쑤성 220kV 허브 변전소에 우수네 LW36-126형 110kV SF6 개폐기(3150A)를 적용했으며, 주변 도시지역, 산업단지, 신에너지 발전소에 전력을 공급하고 있습니다. 그로부터 18개월 동안 작동: 정확한 작동과 무고장으로 7개의 단락 오류를 성공적으로 차단했습니다. 는 SF6 압력은 안정적이며 분기별 테스트에서 누출이 감지되지 않았습니다. 최대 부하 작동 중 온도 상승 표준을 충족하여 고전류 작동 요구 사항을 충족합니다.
2024년에는 장쑤성 200MW급 해상풍력단지가 Usune 110kV SF6 스위치기어(2000A)를 선정했다. 직면 염수분무량이 많고 습도가 높으며 태풍이 잦은 환경에서도 장비가 안정적으로 작동하고 우수한 내식성 및 내오염성을 입증했습니다. 빈번한 그리드를 안정적으로 가능하게 합니다. 풍력 터빈의 연결/연결 해제 전환. 수입장비 대비 프로젝트 비용 절감 25%, 운영 및 유지관리 비용은 40% 감소합니다.
| 목 | 단위 | 매개변수 | |
| 정격전압 | kV | 72.5 | 126 |
| 정격전류 | A | 1250/2500/3150 | 1250/2500/3150 |
| 정격 주파수 | 헤르츠 | 50 | 50 |
| 정격 단락 드롭아웃 전류 | 카 | 31.5/40 | 31.5/40 |
| 정격단락차단 및 폐로전류(피크) | 카 | 80/100 | 80/100 |
| 정격 단시간 내전류 | 카 | 31.5/40 | 31.5/40 |
| 피크값의 정격 내전압 | 카 | 80 | 80/100 |
| 정격 상용주파 내전압(1min) | kV | 접지:160 파손 간격:202 | 접지:230 파손 간격:230+73 |
| 정격낙뢰충격내전압(1min) | kV | 접지:350 파손 간격:410 | 접지:550 파손 간격:550+103 |
| 정격 단락 대기 시간 | s | 4 | 4 |
| 정격 인출 차단 전류 | 카 | 8 | 10 |
| 근거리 고장 전류 차단 | 카 | 90%Ik、75%Ik | 90%Ik、75%Ik |
| 정격 회로 충전 온-오프 전류 | A | 10 | 31.5 |
| 정격 작동 순서 | 0-0.3s-C0-180s-CO | 0-0.3s-C0-180s-CO | |
| SF6 가스압력(20℃ 테이블압력) | MPa | 0.5 | 0.6 |
| 기계적 수명 | 타임스 | 6000-10000 | 6000-10000 |
정상적인 작동 조건에서 유지 관리 주기는 10년입니다. 핵심검사 항목으로는 SF6압력 및 순도, 기계적 작동 특성, 절연 성능 및 패스너. Usune은 평생을 제공합니다 기술 지원 및 유지 관리 지침.
표준 모델은 고도 3000m 이하, 온도 ≥-30℃에 적합합니다. 더 높은 고도 또는 더 낮은 고도의 경우 Usune은 공기압을 최적화하여 안정적인 작동을 보장하는 맞춤형 솔루션을 제공합니다. 저온에 강한 소재를 사용하고 단열성을 높였습니다.
Usune은 전문 제조 공장으로서 원료 검사, 반제품 테스트 및 선적 전 전체 부하 테스트. 종합적인 생산 관리 시스템 정시 배송을 보장하며 각 제품에는 테스트 보고서와 품질 인증서가 장착되어 있습니다.
1. 도시 및 농촌 전력망: 110kV 변전소 라인 및 변압기 보호.
2. 신에너지 부문: 풍력, 태양광, 수력 부스터 스테이션.
3. 산업 및 광업 기업: 석유, 화학, 야금 등 대규모 전력 소비 기업
산업.
4. 인프라: 철도, 지하철, 공항, 데이터 센터용 전원 공급 시스템.
Usune 110kV SF6 스위치 2000a 3150a는 첨단 기술, 안정적인 품질 및 높은 수준을 통합합니다. 비용 효율성. 탄탄한 기술력과 종합적인 서비스 시스템을 바탕으로 안전하고 전 세계 고객에게 안정적인 전력 장비를 제공합니다.
