36kV 고전압 진공 회로 차단기

Usune 36kV 고전압 진공 회로 차단기는 다음과 같은 까다로운 배전 애플리케이션용으로 설계되었습니다. 안정적인 차단 성능, 유연한 구성, 안정적인 제어가 필요합니다. 최적화된 VS1 사용 구조 설계, 고급 진공 차단 기술 및 지능형 보호 기능 옵션, 이 제품은 최신 고전압 스위칭 시스템을 위한 신뢰할 수 있는 솔루션을 제공합니다.

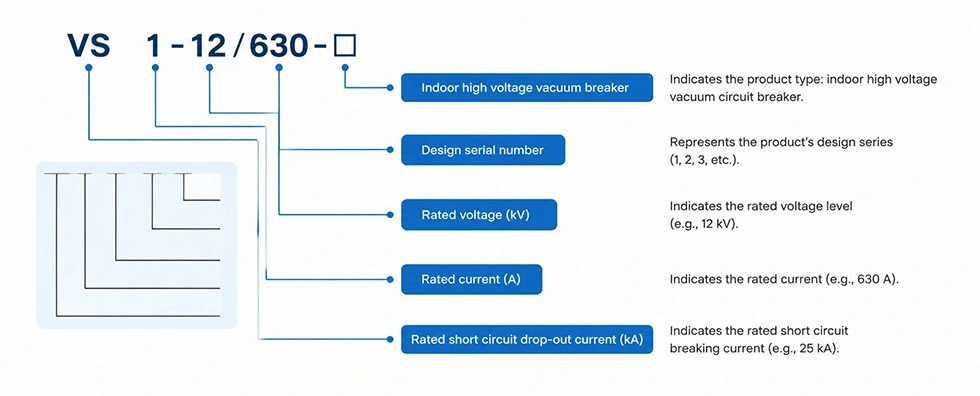

제품 모델 및 의미

구조 설계

고정 설치 구조

고전압 개폐기 프로젝트의 경우 기계적 치수와 캐비닛 호환성이 중요한 요소입니다. 장비 선택.

고정형 VS1 구조는 최적화된 설치 치수로 설계되어 엔지니어가 정격 전류 요구 사항에 따라 차단기를 다양한 캐비닛 구성으로 구성합니다.

표준 구조는 다양한 캐비닛 너비와 전류 레벨을 지원하여 다양한 용도에 유연성을 제공합니다. 전기 시스템 설계.

최적화된 기계 레이아웃은 설치 어려움을 줄이는 동시에 장비 조정을 개선하는 데 도움이 됩니다. 고전압 개폐 장치.

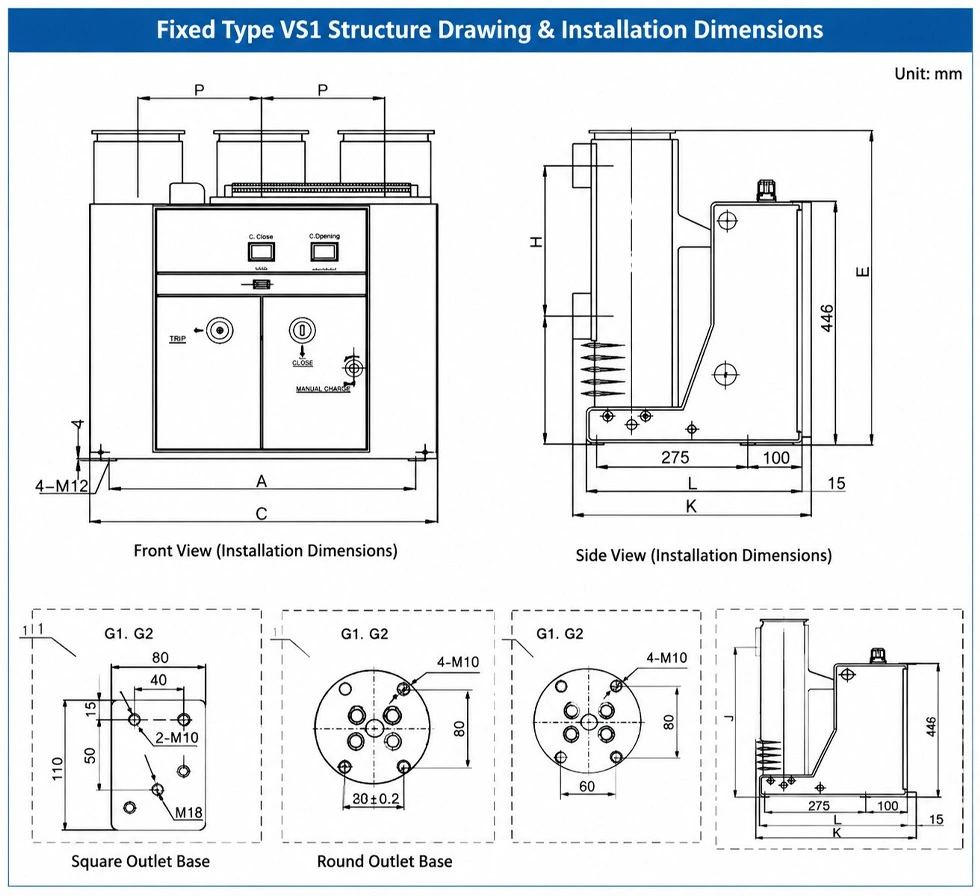

VS1 구조 도면 및 설치 치수

고정형 VS1 구조도 및 설치치수

설치 치수 일치

프로젝트 설치 중 엔지니어링 수정을 줄이기 위해서는 정확한 치수 일치가 중요합니다.

VS1 시리즈는 장착 위치, 단자 배열 및 설치 위치를 포함한 표준화된 설치 치수를 제공합니다. 캐비닛 인터페이스 요구 사항.

이 표준화된 설계를 통해 고객은 시스템 용량 및 캐비닛에 따라 적합한 구성을 선택할 수 있습니다. 요구 사항.

전기 제어 시스템

안정적인 제어 회로 설계

제어 시스템은 고전압 스위칭 장비의 작동 신뢰성에 직접적인 영향을 미칩니다.

Usune 36kV 고전압 진공 회로 차단기는 옵션을 갖춘 전문적인 제어 회로 설계를 채택합니다. 폐쇄 코일, 개방 코일, 보조 스위치, 차단 코일, 모터 에너지 저장 시스템을 포함한 구성 요소 및 과전류 트리핑 코일.

이 구성을 통해 엔지니어는 다양한 프로젝트 요구 사항에 따라 제어 시스템을 맞춤 설정할 수 있습니다.

보호 기능

바운스 방지 제어

전기 작동 중에 닫힘 신호가 반복되면 비정상적인 스위칭 동작이 발생할 수 있습니다.

옵션인 바운스 방지 릴레이는 다음과 같은 경우 폐쇄 회로를 차단하여 반복적인 폐쇄 작업을 방지하는 데 도움이 됩니다. 종료 신호가 너무 오랫동안 활성 상태로 유지됩니다.

이 기능은 작동 안정성을 향상시키고 기계적 작동 메커니즘을 불필요한 반복으로부터 보호합니다. 행동.

차단 보호

차단 기능은 제어 조건이 만족되지 않을 때 오작동을 방지합니다.

2차 제어 전원 공급 장치가 활성화되지 않거나 필요한 전압 범위를 충족하지 않는 경우 차단 메커니즘은 안전하지 않은 폐쇄 작업을 방지합니다.

이 설계는 복잡한 고전압 환경에서 작동 안전성을 향상시킵니다.

과전류 보호

옵션인 과전류 트리핑 기능은 지능형 오류 보호 기능을 제공합니다.

시스템은 변류기 2차측으로부터 3상 전류 신호를 수신하여 이를 비교합니다. 사전 설정된 값. 전류가 설정 값을 초과하면 보호 장치가 트립 신호를 보내어 개방됩니다. 차단기를 차단하고 결함 보호 프로세스를 완료합니다.

배선 구성

유연한 연결 옵션

프로젝트마다 다른 제어 회로 배열이 필요할 수 있습니다.

이 제품은 다음과의 조합을 포함하여 고객 요구 사항에 따라 선택적 배선 구성을 지원합니다. 바운싱 방지 기능, 차단 기능 및 작동 전원 옵션.

유연한 배선 설계를 통해 다양한 보호 및 자동화 시스템과 더 효과적으로 통합할 수 있습니다.

DC 전원 연결 관련 공지

DC 전원 작동을 사용할 때 점선 상자 단자의 극성은 일관되게 유지되어야 합니다.

올바른 에너지 저장 작동을 보장하려면 모터 배선 극성이 지정된 회로도를 따라야 합니다.

배선도는 에너지 저장 장치가 없고 열린 상태의 테스트 위치 조건에서 차단기를 나타냅니다.

제어 시스템의 안정적인 작동을 위해서는 올바른 배선이 필수적입니다.

엔지니어링 장점

고전압 애플리케이션 기능

Usune 36kV 고전압 진공 회로 차단기는 다음과 같은 고전압 배전 시스템용으로 개발되었습니다. 신뢰할 수 있는 스위칭 성능과 장기적인 작동 안정성.

최적화된 기계적 구조와 신뢰성 있는 진공 차단 기술, 유연한 제어 구성으로 안전성과 신뢰성이 주요 고려 사항인 배전 프로젝트에 적합합니다.

쉬운 시스템 통합

엔지니어링 회사 및 스위치기어 제조업체의 경우 기존 시스템과의 호환성이 중요한 선택입니다. 요인.

표준화된 구조, 다양한 캐비닛 폭 옵션 및 구성 가능한 제어 회로로 통합이 단순화됩니다. 다양한 고전압 개폐기 솔루션으로 전환합니다.

제품 비교

표준 구성과 보호 구성

고전압 회로 차단기를 선택할 때 고객은 종종 작동 요구 사항과 보호의 균형을 맞춰야 합니다. 기능.

다양한 전류 용량 옵션

다양한 전력 시스템에는 다양한 전류 성능이 필요합니다.

올바른 정격 전류를 선택하면 시스템 효율성이 향상되고 장비 과부하를 방지하는 데 도움이 됩니다.

기술 사양

주문 정보

필수 기술 세부정보

올바른 구성을 보장하려면 고객은 주문하기 전에 완전한 기술 요구 사항을 제공해야 합니다.

정확한 기술 정보는 엔지니어링 확인 시간을 단축하고 프로젝트 효율성을 높이는 데 도움이 됩니다.

품질인증

국제 제조 표준

Usune은 제품 개발, 제조 및 테스트 전반에 걸쳐 엄격한 품질 관리를 적용합니다.

이러한 인증은 신뢰할 수 있는 고전압 전기 장비를 공급하겠다는 Usune의 약속을 보여줍니다. 글로벌 고객.

FAQ

36kV 고전압 진공 회로 차단기를 선택할 때 고려해야 할 요소는 무엇입니까?

고객은 정격 전압, 정격 전류, 캐비닛 호환성, 제어 요구 사항 및 보호를 고려해야 합니다. 기능.

차단기는 맞춤형 제어 기능을 지원할 수 있나요?

예. 바운스 방지 제어, 차단 보호, 과전류 트립 등의 기능을 구성할 수 있습니다. 프로젝트 요구 사항에 따라.

캐비닛 치수 호환성이 중요한 이유는 무엇입니까?

올바른 기계적 매칭은 설치 수정을 줄이고 시스템 통합 효율성을 향상시킵니다.

어떤 보호 기능을 사용할 수 있나요?

이 제품은 바운스 방지 제어, 차단 보호 및 지능형 과전류 트리핑 기능을 지원할 수 있습니다.
