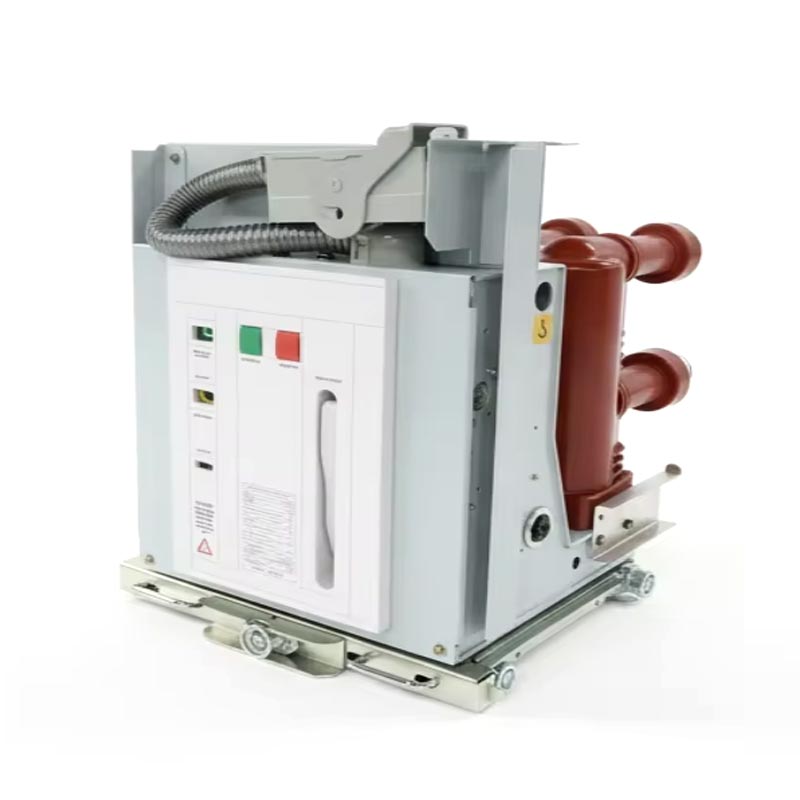

Usune 측면형 진공차단기는 실내에 설치되는 고전압 개폐기로서 크게 두 가지로 나누어집니다. 시리즈: VS1(ZN63)-12 및 VS1-24. 그것은 12KV, 24KV 및 36KV 3상 전원 시스템에 주로 사용됩니다. 전력망 장비와 산업 및 광업 기업 전력 시스템에 대한 보호 및 제어 책임. 첨단 진공소호기술을 활용하여 소호속도가 빠르고, 크기가 작고, 길이가 긴 것이 특징입니다. 서비스 수명, 낮은 유지 관리 비용으로 인해 현대 송전 및 운송에 없어서는 안될 핵심 장치입니다. 유통 시스템.
1. 산업 및 광업에서 널리 사용되는 송전 및 배전 분야의 다년간의 적용 경험 기업, 발전소, 도시 및 농촌 전력망 등 안정적인 제품으로 광범위한 사용자 인식을 얻고 있습니다. 성능과 안정적인 작동.
2. Usune의 전문 R&D 팀이 독립적으로 개발했으며, 통합된 측면 장착 디자인을 특징으로 합니다. 회로 차단기 본체를 갖춘 스프링 작동 메커니즘으로 전체 구조를 최적화합니다. 진공 차단기 APG 공정 에폭시 수지 절연 실린더를 사용하여 탁월한 연면 성능과 환경적 성능을 제공합니다. 적응성.
3. GB/T1984-2014 "고전압 회로 차단기", JB3855-1996 "3.6~40.5KV 실내 고전압"을 엄격히 준수합니다. 진공차단기", DL/T403-2000 "12~40.5KV 진공차단기 주문기술조건", IEC62271-100:2008 국제 표준을 준수하며 여러 권위 있는 테스트 및 인증을 통과했습니다.
4. 중국의 고전압 전기 장비 전문 제조업체로서 Usune은 표준화된 시스템을 보유하고 있습니다. 생산 공장 및 각 회로 차단기는 공장을 떠나기 전에 엄격한 테스트를 거칩니다. 믿을 수 있는 사람으로서 공급업체는 포괄적인 애프터 서비스 및 기술 지원을 제공하여 사용자의 모든 우려를 제거합니다.

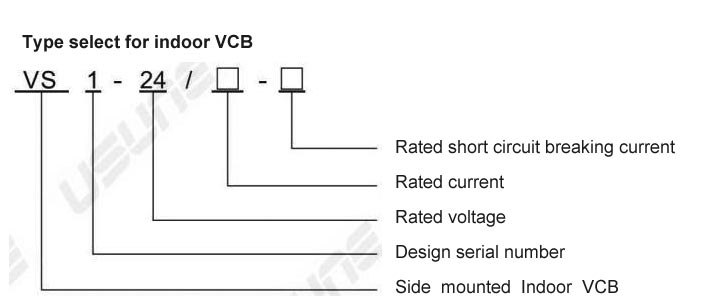

Usune 측면형 진공 차단기는 다양한 사양과 안정적인 성능을 제공합니다. 주요 기술 매개변수(VS1(ZN63)-24 시리즈를 기본 참조로 사용)는 아래 표에 나와 있습니다.
| 아니요. | 목 | 단위 | 매개변수 |
| 1 | 정격전압 | kV | 24 |
| 2 | 최대 작동 전압 | kV | 24 |
| 3 | 정격전류 | A | 630/1000/1250 등 다양한 사양 |
| 4 | 정격 단락 차단 전류 | 카 | 20/25, 31.5, 40 |
| 5 | 정격 절연 수준 | kV | 전력 주파수 65/79, 임펄스 125/145 |
| 6 | 기계적 수명 | 타임스 | 10000 |
| 7 | 작동 메커니즘의 정격 전압(DC) | V | 110, 220 |

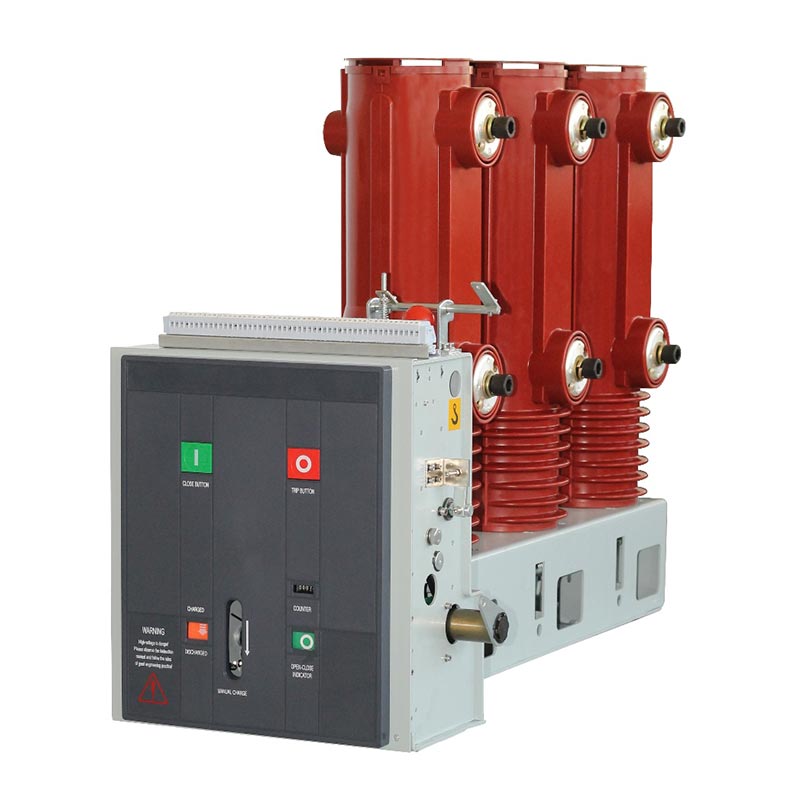

작동 메커니즘과 소호실은 일체형 구조로 배열되어 있으며, 전도성 회로는 3상 바닥 장착형입니다. 진공 아크 소화 챔버는 세로 방향입니다. APG 처리된 에폭시 수지 관형 절연 실린더 내에 설치되어 탁월한 연면 성능을 제공합니다. 외부 요인의 영향을 피하고 아크 소화실 표면에 먼지가 쌓이는 것을 줄입니다. 습하고 심하게 오염된 환경에서도 우수한 단열을 보장합니다. VS1-12 시리즈는 고정 설치형입니다. 고정 개폐 장치에 적합한 유형이며 독립적으로 사용하거나 링 네트워크 전원 공급 장치, 박스형에 적용할 수 있습니다. 변압기 및 기타 시스템.
측면형 진공 차단기는 평면 스프링 작동 메커니즘을 사용하여 수동 및 전기 에너지 저장. 작동 모터는 아크 소화실의 전면 캐비닛 내에 수용되며, 5개의 조립 공간으로 나누어져 있으며 각 공간에는 에너지 저장, 전송, 트리핑 및 완충 구성 요소가 들어 있습니다. 소호실과 작동 메커니즘의 통합 설계로 높은 수준의 매칭 보장 작동 성능과 아크 소화실의 개폐 요구 사항 사이에서 중간 단계, 에너지 소비 및 소음 감소, 회로 차단기 작동 개선 신뢰성.
측면형 진공 차단기는 실내 환경에 적합하며 다음 사항을 충족해야 합니다. 요구 사항: 주변 온도 -15℃ ~ +40℃; 일일 평균 상대 습도 ≤95%, 월간 평균 ≤90%; 고도 ≤1000m; 지진 강도 ≤8도; 심각한 먼지, 부식성 가스 또는 기타 오염 물질이 없습니다. 참고: 해당 요구사항을 초과하는 애플리케이션에 대해서는 당사와 사전 협의 후 맞춤 제작이 필요합니다. 제조업체.
측면형 진공 회로 차단기는 공장에서 출고되기 전에 엄격한 테스트를 거칩니다. 활력을 불어넣기 전에 기본 회로를 사용하려면 다음을 준비해야 합니다.
1. 장비에 손상이 없는지 확인하십시오. 손상된 경우 사용을 중지하십시오.
2. 절연 표면의 오염 물질을 청소하십시오.
3. 상태가 정상인지 관찰하면서 에너지 저장 및 개폐 기능을 수동으로 작동하십시오.
4. 상태가 정상인지 확인하고 조작전원으로 조작해 주십시오.
5. 사양에 따라 손수레형 차단기를 전진/후퇴시킨 후 위치를 확인합니다.
올바른 위치에 도달하면 표시기가 정상입니다.
참고 : 투입연동장치를 사용할 경우에는 반드시 전원을 연결하여 잠금해제 후 투입하여야 합니다.
사례 연구: 중국의 대규모 산업 및 광업 기업에 적용
중국의 한 대규모 철강 기업은 장비 작동에 대한 요구 사항이 높은 복잡한 전력 시스템을 보유하고 있습니다. 주파수 및 단락 전류 제어. 여러 공급업체를 비교한 후 Usune VS1(ZN63)-24 시리즈 배전계통의 핵심보호장치로 차단기를 선정하였습니다. 그 이후로 2024년 시운전을 마친 이 시스템은 12개월 이상 장애 없이 안정적으로 운영돼 성공적으로 처리됐다. 세 가지 단락 오류로 장비를 효과적으로 보호하고 정전 손실을 방지합니다. 회사는 높게 제조업체가 제공하는 제품의 성능과 설치 및 시운전 서비스를 인정합니다.

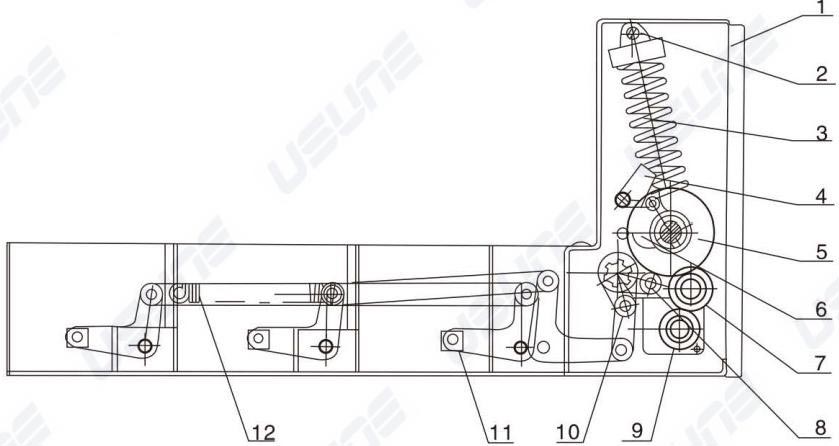

1. 스위치 박스
2.래쉬 볼트
3.폐쇄 스프링
4. 폐쇄 피팅
5. 내부 전기 배선 원리
6.캠 메커니즘/메커니즘의 작동
7. 기어 휠 전달 메커니즘
8.입력 연결 레버
9. 충전 모터
10.Fourlever 전송 메커니즘
11.전송블록
12.트리핑 메커니즘
공급업체 및 제조업체 약속: Usune은 미국의 고전압 전기 장비 전문 제조업체입니다. 중국은 표준화된 공장과 전문적인 R&D, 생산 및 애프터 서비스 팀을 보유하고 있습니다. 믿을 수 있는 사람으로서 공급자, 우리는 "품질 우선, 고객 최우선"이라는 원칙을 고수하며 모든 측면을 엄격하게 통제합니다. 제품이 표준과 사용자 요구를 충족하는지 확인하는 생산; 우리는 다음을 포함한 포괄적인 애프터 서비스를 제공합니다. 현장 설치 지도, 시운전, 유지보수, 기술 교육 등을 통해 지속적으로 혁신하고 송배전 산업의 발전을 지원하기 위해 제품을 최적화합니다.
