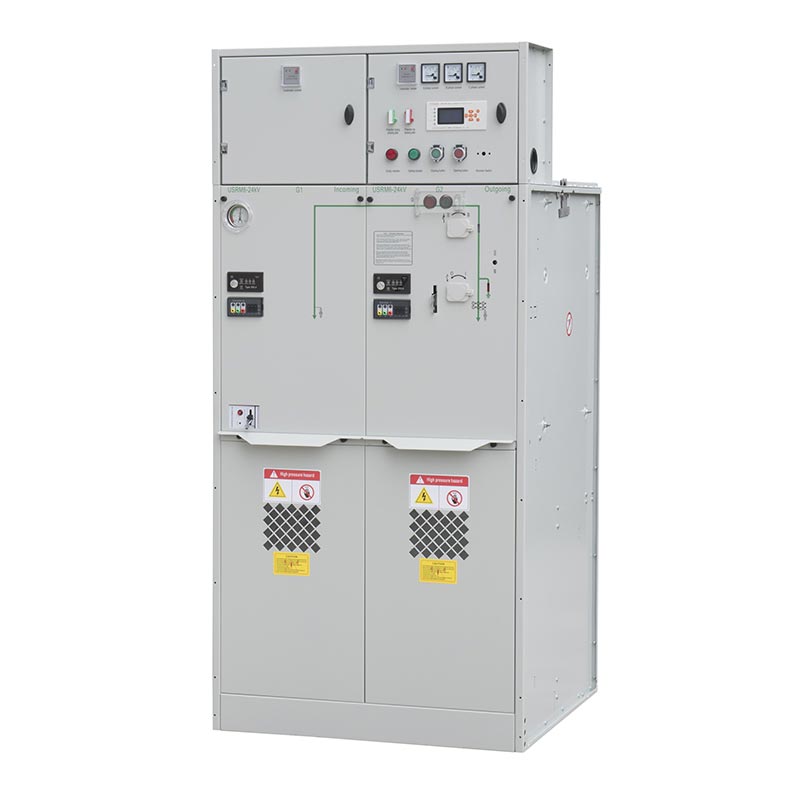

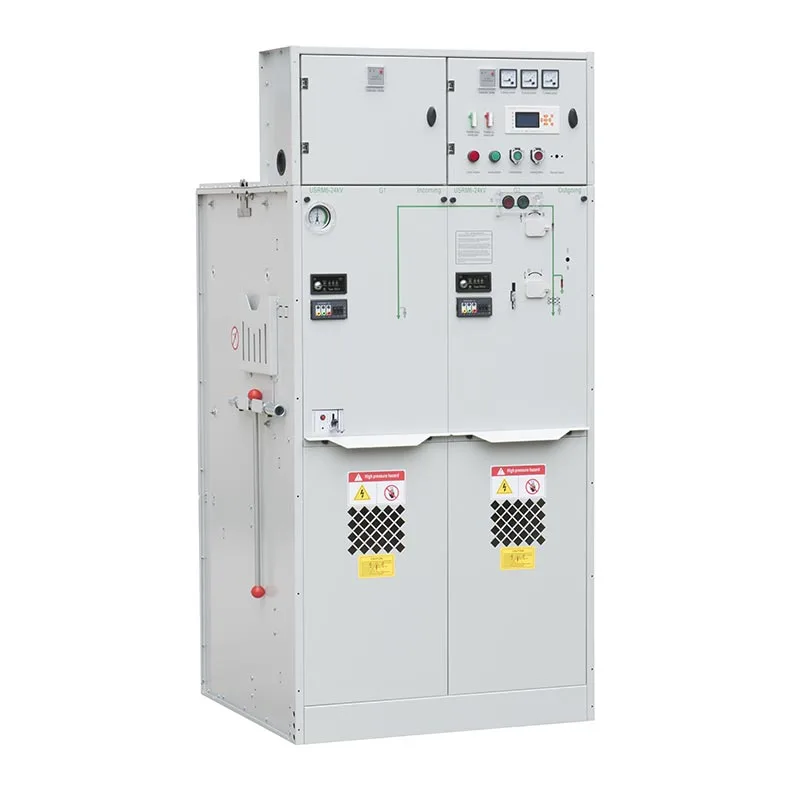

Usune 24kV 가스 절연 개폐 장치는 특정 배전과 일치하도록 다양한 기능 장치와 함께 사용할 수 있습니다. 요구 사항. C 유닛은 부하 개폐 및 배전 제어를 위한 Load Break Switch 유닛이고, F 유닛은 Load Break Switch 유닛입니다. 변압기 및 피더 보호용 차단 스위치-퓨즈 조합 장치이며, V 장치는 차단기 장치입니다. 고급 스위칭 및 보호 기능이 필요한 애플리케이션.
컴팩트한 밀폐형 구조, 유연한 기능 구성 및 안정적인 단열 성능을 갖춘 Usune 설치를 줄이면서 배전 안전성을 향상시키려는 고객에게 실용적인 솔루션을 제공합니다. 공간.
밀봉된 가스 절연 설계로 주요 전기 부품을 밀폐된 캐비닛 내부에 배치하여 전기 부품의 소모를 줄입니다. 먼지, 습기 및 외부 오염에 노출. 이 컴팩트한 구조는 설치 공간을 최적화하고 사용 가능한 공간이 부족한 변전소, 산업 플랜트 및 도시 배전 프로젝트에 특히 적합합니다. 제한적입니다.
Usune 24kV 가스절연 개폐장치는 배전망에 따라 다양한 기능 구성을 지원합니다. 요구 사항. C 유닛은 안정적인 부하 전환을 위해 Load Break Switch를 사용하고, F 유닛은 Load Break Switch를 결합합니다. 변압기 및 피더 보호용 퓨즈가 있는 스위치, V 장치는 애플리케이션용 회로 차단기를 사용합니다. 보다 포괄적인 스위칭 및 보호 기능이 필요합니다.
스위치기어는 -40°C ~ +50°C의 주변 온도에 맞게 설계되었으며 24시간 평균 온도는 그렇지 않습니다. 35°C를 초과합니다. 최대 4,000m 고도에서 사용할 수 있으며, 가스 충전에 특별한 주의가 필요합니다. 장비가 1,000m 이상에 설치될 때의 압력. 높은 고도에 설치하는 경우 최종 구성 실제 작동 조건에 따라 Usune에 확인을 받아야 합니다.
밀폐된 구조는 내부 구성 요소에 대한 환경 오염의 영향을 줄이는 데 도움이 됩니다. 일상적인 장비 관리를 단순화합니다. 이는 신뢰성이 필요한 고객에게 스위치기어를 적합하게 만듭니다. 유지 관리 작업량이 감소된 고압 장비.
표준 서비스 고도는 최대 4,000m입니다. 장비를 해발 1,000m 이상의 고도에 설치할 경우, 충전 압력은 실제 설치 고도에 따라 조정될 수 있습니다. 2,000 이상 설치의 경우 m, 감소된 대기압과 그에 따른 단열 요구사항에 특별한 고려가 필요합니다.
장비는 -40°C ~ +50°C의 주변 온도 범위에 맞게 설계되었으며 평균 온도는 24°C 이상입니다. 35°C를 초과하지 않는 시간. 이러한 넓은 작동 온도 범위를 통해 스위치기어는 추운 지역과 지역 모두에 서비스를 제공할 수 있습니다. 전체 프로젝트 조건이 지정된 요구 사항을 충족할 때 더운 기후에 적용됩니다.
상대 습도는 24시간 동안 95% 이하, 한 번에 90% 이하의 조건을 위해 설계되었습니다. 월 단위. 또한 설치 환경에는 폭발성 가스나 부식성 가스가 없어야 합니다. 장비에 부정적인 영향을 미칩니다.
개폐장치는 폭발성 가스나 부식성 가스가 없는 장소, 심한 충격이나 충격이 없는 장소에 설치해야 합니다. 는 환경 오염 수준은 GB/T 5582에 따라 레벨 III을 초과해서는 안 됩니다. 특수 작동 조건 적절한 장비 구성이 이루어질 수 있도록 생산 전에 제조업체에 알려야 합니다. 확인됨.
C 장치는 중간 전압 부하 스위칭 및 분배 제어용으로 설계되었습니다. 실용적인 기능을 제공합니다 별도의 장치 없이 안정적인 부하 전환이 필요한 피더 및 네트워크 애플리케이션을 위한 구성 회로 차단기 기반 보호 장치.
F 장치는 부하 차단 스위치와 퓨즈를 결합하여 스위칭 및 보호 기능을 제공합니다. 특히 소형 장비와 효과적인 단락 보호가 필요한 변압기 피더 애플리케이션에 적합합니다. 필수.
V 장치는 보다 포괄적인 스위칭 및 보호 기능이 필요한 애플리케이션을 위해 회로 차단기를 사용합니다. 회로 차단 및 보호 협조가 필요한 고압 배전 시스템에 적합합니다. 중요한 요구 사항.
| 아니요. | 품목 | 단위 | 부하 차단 스위치 유닛 | 조합 단위 | 회로 차단기 장치 |
| 1 | 정격전압 | kV | 12/24 | 12/24 | 12/24 |
| 2 | 정격 주파수 | 헤르츠 | 50 | 50 | 50 |
| 3 | 정격전류 | A | 630 | 125(퓨즈 전류에 따라 다름) | 630 |
| 4 | 정격절연수준‑1분 주파수내전압‑상간, 접지 | kV | 42/65 | 42/65 | 42/65 |
| 정격절연수준‑1분 주파수 내전압 격리거리 | kV | 48/79 | 48/79 | 48/79 | |
| 정격절연수준‑1분 주파수내전압‑제어 및 보조회로 | kV | 2/2 | 2/2 | 2/2 | |
| 정격절연레벨 - 조명임펄스내전압 - 상간, 접지 | kV | 75/125 | 75/125 | 75/125 | |
| 정격 절연 레벨 - 조명 임펄스 내전압 - 절연 거리 | kV | 85/145 | 85/145 | 85/145 | |
| 5 | 정격 단락 전류 | kA/s | 4월 25일 | —— | 4월 25일 |
| 6 | 정격 피크 내전류 | 카 | 63 | —— | 63 |
| 7 | 정격 단락 전류 만들기 | 카 | 63 | HV 퓨즈로 제한됨 | 63 |
| 8 | 정격 단락 차단 전류 | 카 | —— | HV 퓨즈로 제한됨 | 25/25 |
| 9 | 정격 전송 전류 | A | —— | 1700/1400 | —— |
| 10 | 정격 유효 부하 차단 전류 | A | 630 | —— | —— |
| 11 | 정격 폐쇄 루프 차단 전류 | A | 630 | —— | 630 |
| 12 | 기계식 수명 부하 차단 스위치/CB | 타임스 | 10000 | 10000 | 20000 |
| 기계적 수명 - 절연/접지 스위치 | 타임스 | 5000 | 5000 | 5000 | |
| 13 | 회로저항 | μΩ | ≤150 | —— | ≤150 |
| 14 | 정격충전압력(20℃ 게이지압) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | 가스 연간 상대누출률 | % | 0.05 | 0.05 | 0.05 |
| 16 | IP 보호 등급 - 캐비닛 | IP4X | IP4X | IP4X | |
| IP 보호 등급 - 가스 탱크 | IP67 | IP67 | IP67 |
Usune 24kV 가스 절연 개폐 장치는 안정적인 중전압 스위칭 및 지속적인 생산을 위해서는 보호가 필수적입니다. 컴팩트한 인클로저는 전기실 공간을 최적화하는 데 도움이 됩니다. C, F 및 V 구성을 통해 장비를 다양한 피더 및 변압기와 일치시킬 수 있습니다. 요구 사항.
F 및 V 장치는 보호 및 스위칭 기능이 있는 변압기 및 피더 애플리케이션용으로 구성할 수 있습니다. 소형 고압 시스템에 통합되어야 합니다. 동봉된 디자인은 내부 보호에도 도움이 됩니다. 환경 오염으로 인한 부품.
도시 변전소, 상업 시설 및 인프라 프로젝트에는 장비에 대한 엄격한 요구 사항이 있는 경우가 많습니다. 크기 및 운영 신뢰성. Usune 24kV 가스절연개폐장치는 콤팩트한 디자인으로 설치 공간이 제한적이고 안정적인 중전압 배전이 필요한 프로젝트.
가스절연개폐장치는 밀폐형 및 콤팩트한 구조를 사용하여 필요한 개폐 및 보호가 가능합니다. 더 작은 설치 공간에 기능을 통합할 수 있습니다. 일반적으로 전통적인 공기 절연 개폐 장치 더 큰 전기 간극이 필요하므로 공간 요구 사항이 더 높아집니다.
Usune Gas Insulated Switchgear의 밀폐형 구조로 내부 전기 부품의 직접적인 노출을 줄입니다. 먼지, 습기, 외부 오염에 취약합니다. 기존의 공기 절연 장비는 다음 사항에 더 의존합니다. 설치 환경을 둘러싸고 있으며 까다로운 위치에서는 추가적인 환경 보호가 필요할 수 있습니다.
C, F 및 V 장치를 통해 고객은 필요에 따라 다양한 스위칭 및 보호 기능을 선택할 수 있습니다. 배포 요구 사항. 이 모듈식 접근 방식은 단일 고정 스위치기어를 사용하는 것보다 더 큰 유연성을 제공합니다. 다양한 애플리케이션에 대한 구성.
Usune 24kV 가스 절연 개폐 장치는 중전압에 대한 적용 가능한 중국 표준을 참조하여 설계되었습니다. 고전압 AC 부하 차단 스위치용 GB 3804-2004, 고전압 AC 부하 차단 스위치용 GB 1984-2014를 포함한 개폐 장치 및 전기 장비 고전압 AC 회로 차단기, 고전압 AC 부하 차단 스위치-퓨즈 조합용 GB 16926-2009 및 GB 1985-2014 고전압 AC 절연 및 접지 스위치용.
이 장비는 또한 3.6kV~40.5kV AC 금속 폐쇄 개폐 장치 및 제어 장치, GB/T에 대해 GB 3906-2006을 참조합니다. 고전압 개폐 장치 및 제어 장치의 일반적인 기술 요구 사항은 11022-2011, 인클로저는 GB 4208-2008 보호, 외부 절연 오염 수준에 대한 GB/T 5582-1993 및 AC 금속 폐쇄 개폐 장치에 대한 DL/T 404-2007 및 제어 장치.
기타 적용 가능한 요구 사항에는 기계 및 전기 제품 기술 조건에 대한 GB/T 13384-2008, GB가 포함됩니다. 포장 및 운송 표시는 191-2008, 고전압 절연 조정은 GB 311.1-2012 전송 및 유통 장비. 최종적용규격은 제품에 따라 확정되어야 함 구성 및 목표 시장.

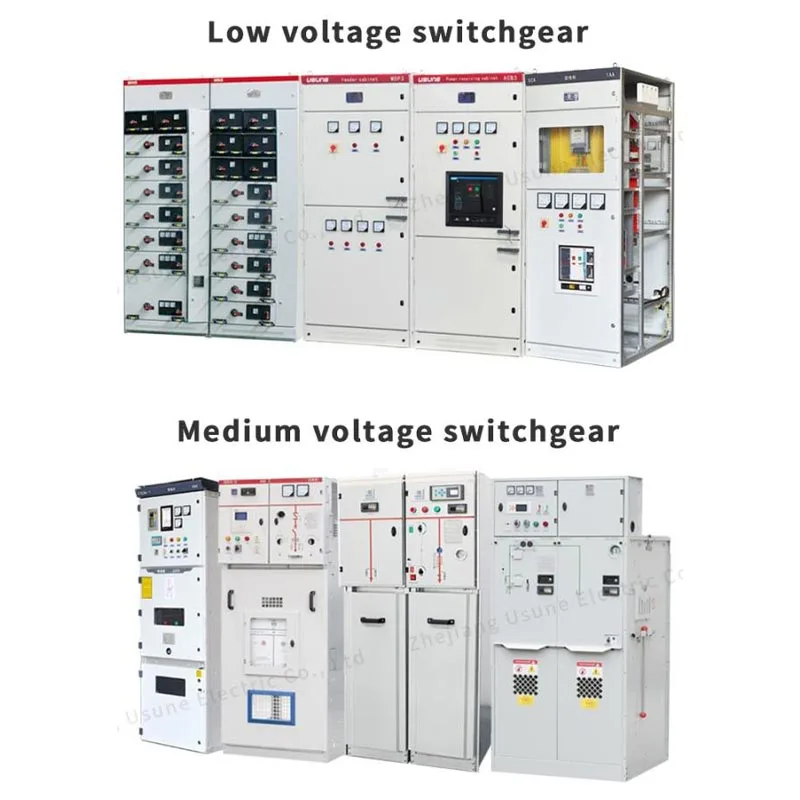

Usune 중전압 개폐 장치는 화학 공장 및 제조와 같은 산업 프로젝트에 적용되었습니다. 시설. 고객은 안정적인 작동, 컴팩트한 설치 및 안정적인 보호 성능에 중점을 둡니다. 는 밀봉된 가스 절연 구조는 먼지, 습도 및 환경 조건의 영향을 줄이는 데 도움이 됩니다. 장기적인 장비 신뢰성.
Usune 제품은 수력 발전소, 석유 등 인프라 및 에너지 관련 프로젝트에 공급되었습니다. 저장 시설 및 운송 프로젝트. 고객은 유연한 C, F 및 V 기능 구성을 중요하게 생각합니다. 이를 통해 스위치기어를 다양한 스위칭, 보호 및 분배 요구 사항에 맞게 조정할 수 있습니다.
프로젝트 애플리케이션을 기반으로 고객은 주로 컴팩트한 디자인과 신뢰성을 갖춘 Usune 스위치기어를 높이 평가합니다. 절연 성능, 유연한 구성 및 낮은 유지 관리 요구 사항. 모듈식 구조가 도움이 됩니다. 고객은 다양한 중전압 배전 시스템에 따라 적합한 솔루션을 선택합니다.
절강우수네전기(주) ISO 9001 품질에 따라 포괄적인 품질 관리 시스템을 구축했습니다. 경영 시스템, ISO 14001 환경 경영 시스템 및 ISO 45001 산업 보건 및 안전 관리 시스템.
다양한 시장 요구 사항을 충족하기 위해 Usune 24kV 가스 절연 개폐 장치는 관련 IEC 및 GB 표준 유형을 통과했습니다. 테스트를 거쳐 CE 인증을 받았습니다. 제품은 엄격한 품질 관리 절차에 따라 제조되어 지원됩니다. 글로벌 고압 배전 애플리케이션을 위한 안정적인 성능, 안전성 및 규정 준수.
지정된 주변 온도 범위는 -40°C ~ +50°C이며, 24시간 동안의 평균 온도는 35°C.
지정된 상대습도는 24시간 이내 95% 이하, 월간 기준 90% 이하입니다. 는 장비는 폭발성 또는 부식성 가스가 없는 환경과 지정된 범위 내에서 설치되어야 합니다. 오염 수준.
예. C, F, V 기능 유닛은 고객의 배전망, 스위칭 및 보호 요구 사항. 특수한 운영 환경의 경우 고객은 사전에 관련 조건을 제공해야 합니다. Usune이 적절한 구성을 평가할 수 있도록 주문하세요.
제품 설계는 부하 차단 스위치에 대한 요구 사항을 포함하여 해당 GB 및 DL/T 표준을 참조합니다. 회로 차단기, 퓨즈 조합, 금속 폐쇄 배전반, 외함 보호, 절연 조정 및 고전압 개폐 장치에 대한 일반적인 기술 요구 사항.
절강우수네전기(주) 다양한 배전을 위한 중전압 전기 장비 제공 요구 사항. 24kV 가스 절연 개폐 장치는 유연한 C, F 및 V와 컴팩트한 밀폐형 구조를 결합합니다. 기능 장치를 통해 고객은 특정 네트워크 요구 사항에 따라 장비를 구성할 수 있습니다.
Usune은 특수한 작동 조건에 대한 기술 커뮤니케이션도 지원합니다. 높은 관련 응용 분야의 경우 고도, 극한 온도 또는 기타 비표준 환경 조건에 대해 고객은 프로젝트 세부 정보를 제공할 수 있습니다. 주문하기 전에 장비 구성 및 작동 매개변수를 적절하게 평가할 수 있습니다.
