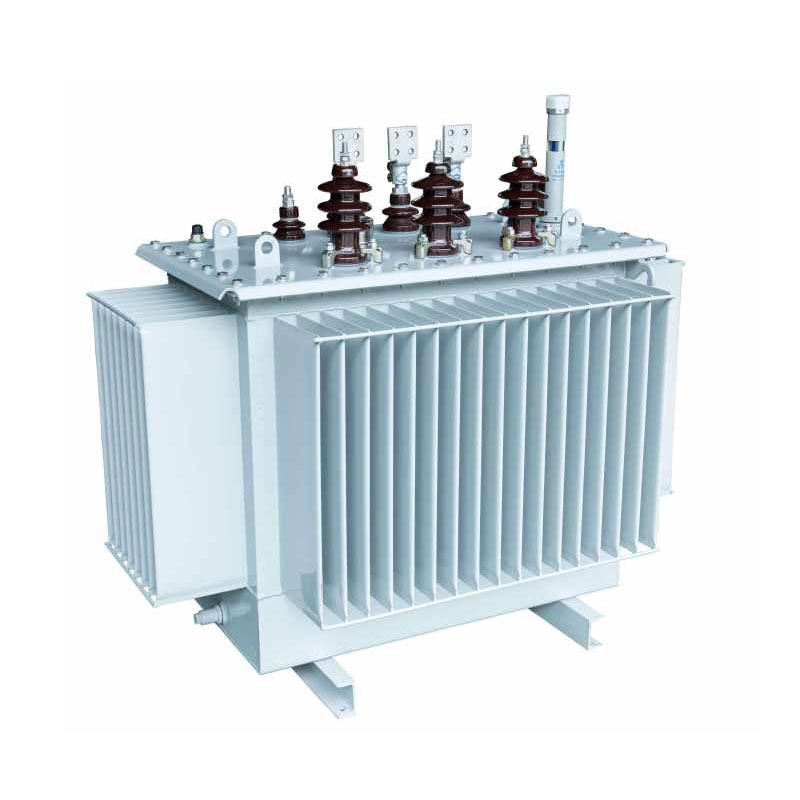

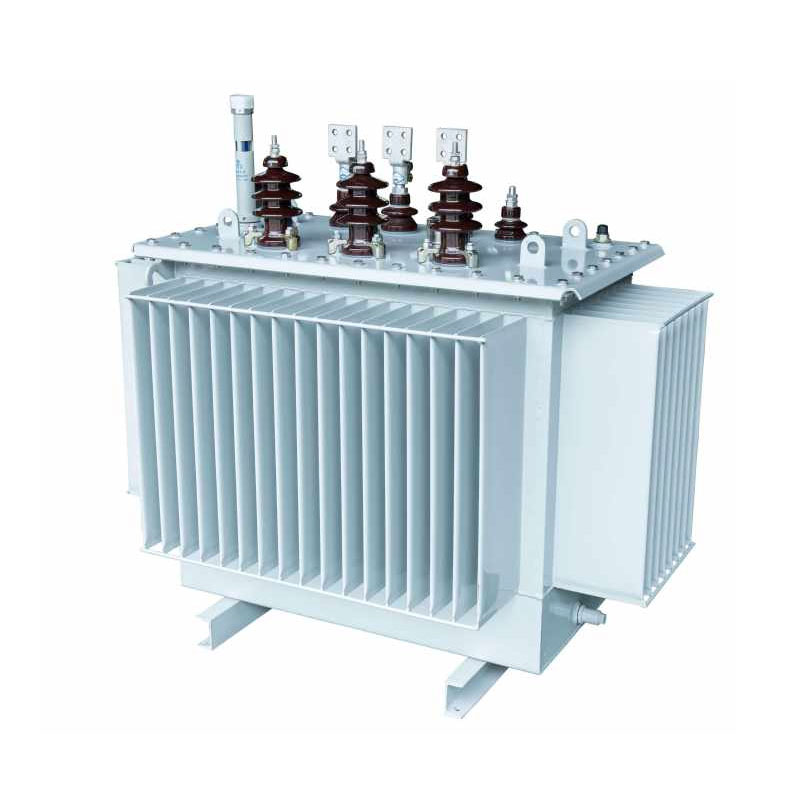

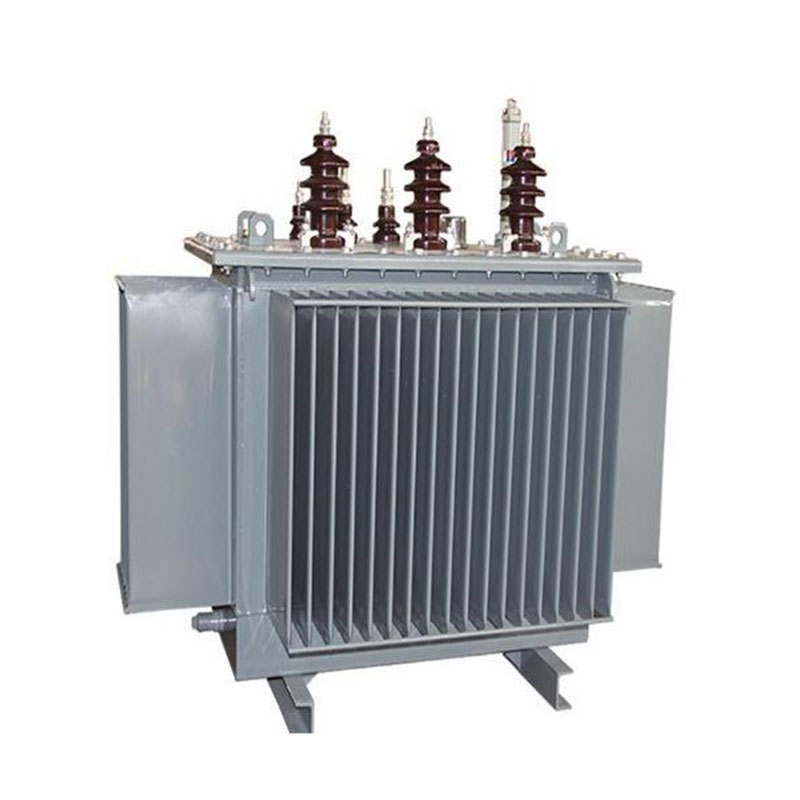

4000KVA3상 오일 침수 변압기

Usune 4000kVA 3상 유침 변압기는 Zhejiang Usune Electric이 독립적으로 개발한 새로운 고성능 전력 장치로 10kV, 20kV 및 36kV 전압 레벨과 호환됩니다. 이 제품은 틈새가 없는 자기 회로와 3상 모두에서 동일하고 최소화된 자기 경로 길이를 특징으로 하는 혁신적인 3D 권선형 코어 구조를 특징으로 하며 저손실, 저잡음, 3상 밸런스 및 낮은 3차 고조파 함량과 같은 이점을 제공합니다. 중국의 전력 장비 전문 제조업체인 Usune은 코어, 코일, 탱크 및 절연 구조의 설계를 포괄적으로 최적화했습니다. 이 제품은 탁월한 에너지 절약 및 탄소 감소 성능을 제공하므로 도시 및 농촌 그리드 업그레이드, 산업 및 광업 기업의 배전은 물론 복합 변전소 및 조립식 모듈형 변전소의 애플리케이션에 널리 적합합니다.

문의 보내기

제품 설명

Usune 4000kVA 3상 유침 변압기는 10kV, 20kV 및 3가지 주류 전압 레벨을 포괄합니다. 36kV, 업그레이드된 고효율 에너지 절약형 배전 변압기를 대표합니다. 전통에서 벗어나 적층 적층 코어 구조는 정삼각형 3D 상처 코어 레이아웃을 채택합니다. 이 디자인은 원에 접근하는 코어 컬럼 단면, 촘촘한 권선 핏, 빈틈 없는 자기 회로를 기본으로 3상 불균형, 높은 작동 손실 및 기존 변압기에서 발견되는 일반적인 문제를 해결합니다. 과도한 소음.

표준화된 생산 라인과 엄격한 품질 관리 시스템을 바탕으로 강력한 환경 보호를 제공하는 제품입니다. 적응성과 높은 작동 안정성. 이는 복잡한 환경의 장기적이고 안정적인 전원 공급 요구 사항을 충족합니다. 그리드 업그레이드, 산업 생산, 조립식 변전소 통합을 포함한 시나리오를 제공하는 동시에 에너지 절약 효과와 경제적 가치가 뛰어납니다.

핵심 구조적 특징 및 제품 장점

1. 최적화된 코어 구조: 초저손실 및 조용한 작동

코어는 수입된 독일 Georg를 사용하여 가공된 고순도 방향성 실리콘 강판으로 구성됩니다. 교차 절단 장비. 정밀한 45° 접합 프로세스와 다단계 원형 단면을 활용합니다. 적층 구조로 되어 있어 자기누설 및 히스테리시스 손실을 효과적으로 감소시킵니다. 등변 삼각형 레이아웃은 세 위상 모두에 대한 자기 경로가 동일하고 최소화되도록 보장합니다. 완전히 자기 회로 에어 갭을 제거하여 설계로 무부하 손실과 작동 소음을 크게 줄입니다. 3차 고조파 발생을 억제하고 정확한 3상 전력 균형을 달성합니다.

2. 단락 및 충격 저항이 우수한 강화 코일 설계

고전압 코일은 원통형 권선 설계를 활용하고, 저전압 코일은 원통형 권선 설계를 모두 지원합니다. 포일 와인딩 공정. 최적화된 코일 구조는 합리적인 자기 회로 분포를 보장하며, 단락 충격 및 과부하에 대한 변압기의 저항을 크게 향상시켜 효과적으로 그리드 변동으로 인한 코일 변형이나 장비 고장을 방지합니다. 동심 권선 구조 전체적인 구조적 안정성을 향상시켜 장기간의 하중 조건에서도 안전하고 안정적인 작동을 보장합니다.

3. 가혹한 조건과 긴 사용 수명을 위해 설계된 부식 방지 골판형 탱크

탱크는 전문 Georg 골판지 탱크 생산을 사용하여 고정밀 냉간 압연 강철로 제작되었습니다. 라인. 표면은 석유화학 등급의 특수 부식 방지 마감재로 코팅되어 내유성과 화학적 부식으로 인해 다양한 가혹한 산업 운영 환경에 적합합니다. 통합된 골판지 구조는 효율적인 열 방출을 제공하고 열팽창을 자동으로 수용하고 변압기 오일의 수축; 또한, 공기 격리된 내부 설계로 인해 노화가 효과적으로 지연됩니다. 절연유를 사용하여 장비의 전체 서비스 수명을 크게 연장합니다.

4. 높은 작동 안전율을 보장하는 클래스 A 절연 구조

4000kVA 3상 유침 변압기는 전체적으로 클래스 A 절연 구조를 사용합니다. 높고 동심원으로 배열된 저전압 코일, 코일 간 간격은 판지 슬리브와 내부 절연 및 방열 시스템을 최적화하기 위한 작은 오일 갭. 이는 효과적으로 장비의 절연 강도를 높이고 절연 파괴 사고를 제거하며 지속적이고 안전한 작동을 보장합니다. 정격 부하 및 중간 정도의 과부하 조건에서.

제품 유형

4000KVAThree Phase Oil Immersed Transformer

에너지 절약, 탄소 감소 및 경제적 이익

Usune 4000kVA 3상 유침 변압기는 탁월한 에너지 절약 성능을 자랑합니다. 연간 운영 표준 산업 공식을 사용하여 비용과 탄소 배출량을 정확하게 계산할 수 있으며 다음에 대한 데이터 지원을 제공합니다. 프로젝트 에너지 평가 및 비용 예산 책정:

1. 연간 전기요금 공식: 연간 전기요금(CNY/년) = [무부하 손실(kW) + 부하 손실(kW) × (평균 전력량) 부하율)²] × 365일 × 24시간 × 전기요금
2. 연간 탄소배출량 공식: 연간 CO2 배출량 = [무부하 손실(kW) + 부하 손실(kW) × (평균 부하율)²] × 365일 × 24시간 × 탄소배출계수(kg-CO²/kWh)

동일한 용량의 기존 변압기에 비해 이 제품은 무부하 및 부하 손실이 더 낮은 것이 특징입니다. 에서 산업 생산, 도시 전력망 등 장기간 연속 운영이 필요한 시나리오에서 효과적으로 전기 비용을 낮추고 탄소 배출을 줄입니다. 그리드 에너지 절약 표준 및 녹색을 완벽하게 준수합니다. 산업 생산 요구 사항에 따라 뛰어난 경제적, 환경적 이점을 제공합니다.

기술적인 매개변수

10kV S11 시리즈 3상 유침 배전 변압기

공칭 용량(kVA)	HV (kV)	고전압 태핑 범위	LV (kV)	벡터 그룹	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	임피던스(%)	총 중량(kg)	L×W×H(mm)	설치중심 / 설치구멍 (mm)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	100	630/600	1.8	4.0	335	1030×690×860	400x400/4xΦ14
50					130	910/870	1.6		410	1045×700×925	400x400/4×Φ14
63					150	1090/1040	1.5		460	1075×710×940	400x400/4×Φ14
80					180	1310/1250	1.4		490	1080×715×995	400×400/4×Φ19
100					200	1580/1500	1.3		550	1110×730×1020	40×400(50)14×019
125					240	1890/1800	1.2		615	1135×740×1035	40×400(50)4×019
160					280	2310/2200	1.1		695	1155×755×1050	550×550/4×Φ19
200					340	2730/2600	1		790	1200×770×1075	550×550/4×Φ19
250					400	3200/3050	0.9		930	1240×800×1100	550×550/4×Φ19
315					480	3830/3650	0.8		1110	1305×840×1120	550×550/4×Φ19
400					570	4520/4300	0.7		1290	1390×900×1160	660×660/4×Φ19
500					680	5410/5150	0.7		1510	1500×990×1195	660×660/4×Φ19
630					810	6200	0.6	4.5	1730	1580×1030×1305	660×660/4×Φ19
800					980	7500	0.6		2075	1705×1140×1360	820×820/4×Φ19
1000					1150	10300	0.5		2490	1730×1290×1395	820×820/4×Φ19
1250					1360	12000	0.4		2960	1780×1320×1480	820×820/4×Φ19
1600					1640	14500	0.4		3515	1890×1430×1520	820×820/4×Φ19
2000					1940	18300	0.4	5	4880	2050×1360×1840	820×820/4×Φ19
2500					2290	21200	0.4	5	6010	2170×1430×2015	1070×1070/4×Φ19

참고: 정격 용량이 500kVA 이하인 변압기의 경우 표의 램프 위 부하 손실은 다음과 같습니다. 에 적용 가능 Dyn11 연결 그룹, 램프 아래의 부하 손실은 Yyn0 연결 그룹에 적용됩니다.

10kV S13 시리즈 삼상 올침형 배전 변압기

공칭 용량(kVA)	HV (kV)	고전압 태핑 범위	LV (kV)	벡터 그룹	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	임피던스(%)	총 중량(kg)	L×W×H(mm)	설치중심 / 설치구멍 (mm)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	80	630/600	1.8	4.0	345	1175×685×925	400×400/4×Φ14
50					100	910/870	1.6		430	1190×700×985	400×400/4×Φ14
63					110	1090/1040	1.5		500	1210×710×1015	400×400/4×Φ14
80					130	1310/1250	1.4		570	1240×730×1080	400×400/4×Φ19
100					150	1580/1500	1.3		590	1255×730×1095	400×400(550)4×Q19
125					170	1890/1800	1.2		675	1300×740×1255	400×400(50)4×Q19
160					200	2310/2200	1.1		755	1330×760×1275	550×550/4×Φ19
200					240	2730/2600	1		870	1360×770×1300	550×550/4×Φ19
250					290	3200/3050	0.9		1035	1390×800×1340	550×550/4×Φ19
315					340	3830/3650	0.8		1200	1440×820×1375	550×550/4×Φ19
400					410	4520/4300	0.7		1390	1470×830×1415	660×660/4×Φ19
500					480	5410/5150	0.7		1590	1545×950×1445	660×660/4×Φ19
630					570	6200	0.6	4.5	1950	1650×1000×1565	660×660/4×Φ19
800					700	7500	0.6		2375	1975×1060×1690	820×820/4×Φ19
1000					830	10300	0.5		2685	2160×1240×1725	820×820/4×Φ19
1250					970	12000	0.4		3110	2200×1260×1820	820×820/4×Φ19
1600					1170	14500	0.4		3800	2260×1320×1890	820×820/4×Φ19
2000					1550	18300	0.4	5	5005	2540×1290×2225	820×820/4×Φ19
2500					1830	21200	0.4	5	6310	2625×1360×2395	1070×1070/4×Φ19

10kV S14 시리즈 3상 유침 배전 변압기

공칭 용량(kVA)	HV (kV)	고전압 태핑 범위	LV (kV)	벡터 그룹	무부하 손실(kW)	부하 손실(kW)	무부하 전류(%)	임피던스(%)	총 중량(kg)	L×W×H(mm)	설치중심 / 설치구멍 (mm)
30	6 6.3 10 10.5 11	±5% ±2×2.5%	0.4	Yyn0 Dyn11	80	505/480	1.8	4.0	390	1210×705×935	400×400/4×Φ14
50					100	730/695	1.6		495	1255×715×1020	400×400/4×Φ14
63					110	870/830	1.5		540	1240×725×1045	400×400/4×Φ14
80					130	1050/1000	1.4		620	1270×740×1105	400×400/4×Φ19
100					150	1265/1200	1.3		685	1295×750×1120	40×40(550)14×019
125					170	1510/1440	1.2		775	1345×760×1285	40×400(550)14×019
160					200	1850/1760	1.1		890	1360×780×1325	550×550/4×Φ19
200					240	2185/2080	1		1005	1415×790×1340	550×550/4×Φ19
250					290	2560/2440	0.9		1130	1450×810×1360	550×550/4×Φ19
315					340	3065/2920	0.8		1320	1495×830×1410	550×550/4×Φ19
400					410	3615/3440	0.7		1445	1510×840×1435	660×660/4×Φ19
500					480	4330/4120	0.7		1735	1555×855×1495	660×660/4×Φ19
630					570	4960	0.6	4.5	2080	1655×905×1610	660×660/4×Φ19
800					700	6000	0.6		2465	1960×910×1725	820×820/4×Φ19
1000					830	8240	0.5		2755	2060×1210×1765	820×820/4×Φ19
1250					970	9600	0.4		3480	1590×1120×1940	820×820/4×Φ19
1600					1170	11600	0.4		4110	1670×1180×1770	820×820/4×Φ19
2000					1550	14640	0.4	5	5610	2240×1140×2495	820×820/4×Φ19
2500					1830	16960	0.4	5	6735	2315×1210×2670	1070×1070/4×Φ19

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

Cas-space Rocket Launch Project

테스트 보고서

실제 공학 응용 사례

사례 1: 섬유산업단지 배전사업

산동의 대규모 섬유 그룹은 연중 내내 생산 라인을 운영하며 매우 높은 수준의 요구 사항을 충족합니다. 전원 공급 안정성. 이 프로젝트는 여러 개의 Usune 4000kVA 10kV 유침 변압기를 활용하여 공원의 핵심 배전. 시운전 이후 장비는 저소음, 저소음으로 원활하게 작동되었습니다. 에너지 소비. 3상 전압 불안정, 높은 에너지 소비 등 기존 문제 해결 노후화된 변압기와 관련되어 기업의 연간 전력 및 O&M을 효과적으로 절감합니다. 섬유 생산 라인에 안정적인 전원 공급을 보장하면서 비용을 절감합니다.

사례 2: 도시형 조립식 변전소 지원사업

중국 남부 해안 도시의 전력망 업그레이드 프로젝트를 위해 Usune 4000kVA 20kV 유침 변압기 조립식 변전소를 설치하기 위해 선정되었습니다. 컴팩트한 구조와 강력한 환경 특징 적응성으로 인해 제품은 컴팩트한 도시 레이아웃에 완벽하게 맞고 복잡한 실외 작동을 견딜 수 있습니다. 조건. 장비는 고조파 간섭 없이 2년 넘게 안정적으로 작동했습니다. 전압 출력으로 도시 상업 및 주거 지역의 전원 공급 품질을 크게 향상시킵니다. 도시의 그리드 업그레이드의 효율적인 구현을 촉진합니다.

FAQ

Q1: Usune 4000kVA 유침 변압기는 어떤 전압 정격 및 애플리케이션 시나리오를 지원합니까?

이 제품은 표준 민간 및 산업용을 포괄하는 10kV, 20kV, 36kV의 세 가지 주류 전압 정격을 지원합니다. 전력 분배 시나리오. 특히 도시 및 농촌 그리드 업그레이드 및 전원 공급 장치에 매우 적합합니다. 산업 및 광업 기업. 모듈형 변전소 및 조립식 컨테이너형과 원활하게 통합됩니다. 애플리케이션 전반에 걸쳐 탁월한 다양성을 입증하는 변전소입니다.

Q2: 기존 변압기와 비교하여 이 제품의 주요 에너지 절약 장점은 무엇입니까?

이 제품은 3D 정삼각형 상처 코어 구조를 갖추고 있습니다. 자기 회로는 틈이 없으며, 3상 자기 경로는 가장 짧고 길이가 동일하여 무부하 및 자기를 대폭 감소시킵니다. 누출 손실. 정밀한 실리콘 강판 절단과 최적화된 코일 구조를 결합하여 작동 에너지 소비 및 소음. 장기간 운영하면 전기 비용이 크게 절감되고 탄소 배출, 녹색 에너지 효율성에 대한 State Grid 표준을 완벽하게 준수합니다.

Q3: 4000kVA 3상 유침 변압기는 환경 적응성과 측면에서 어떻게 작동합니까? 서비스 수명?

이 장비는 클래스 A 절연 및 산업 등급 부식 방지 코팅을 사용하여 오일을 견딜 수 있습니다. 오염, 화학적 부식 및 온도 변동을 방지하여 다양한 가혹한 작동에 적합합니다. 조건. 골판지 오일 탱크는 장치를 공기로부터 격리하여 절연유 노화를 효과적으로 지연시키고 오일 교환 및 유지 관리 빈도를 줄입니다. 표준 작동 조건에서 변압기는 다음을 제공합니다. 긴 수명과 낮은 유지보수 비용으로 산업현장 등 다양한 환경에서 안정적인 성능을 보장합니다. 생산 시설 및 실외 전력망.
