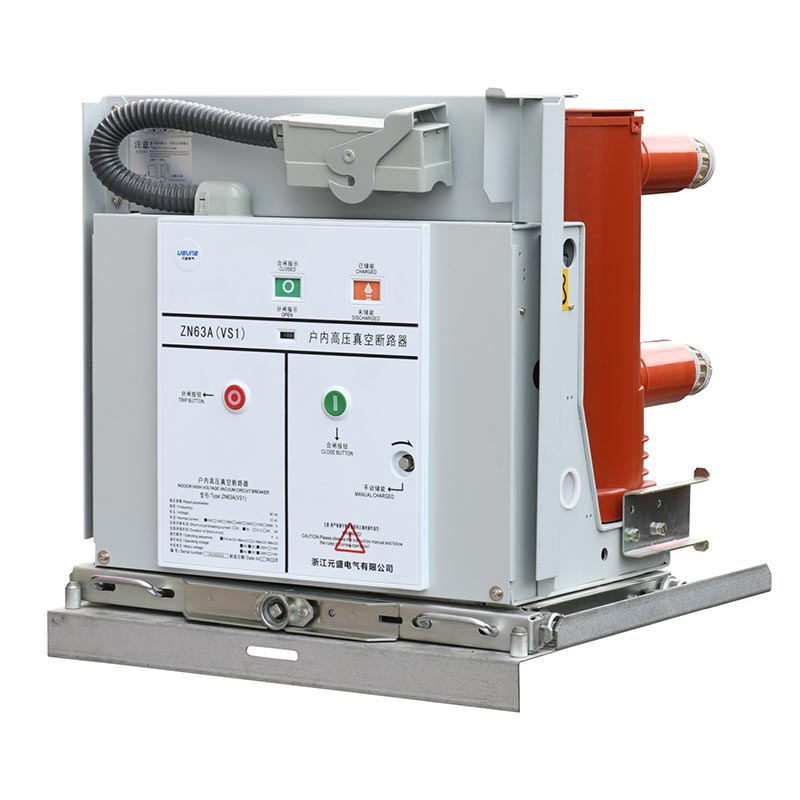

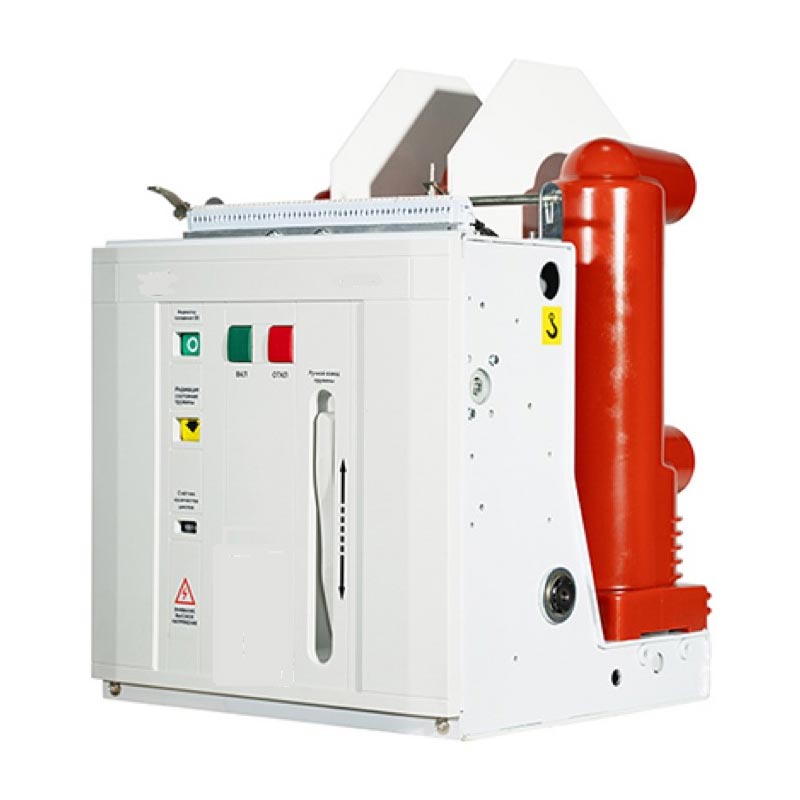

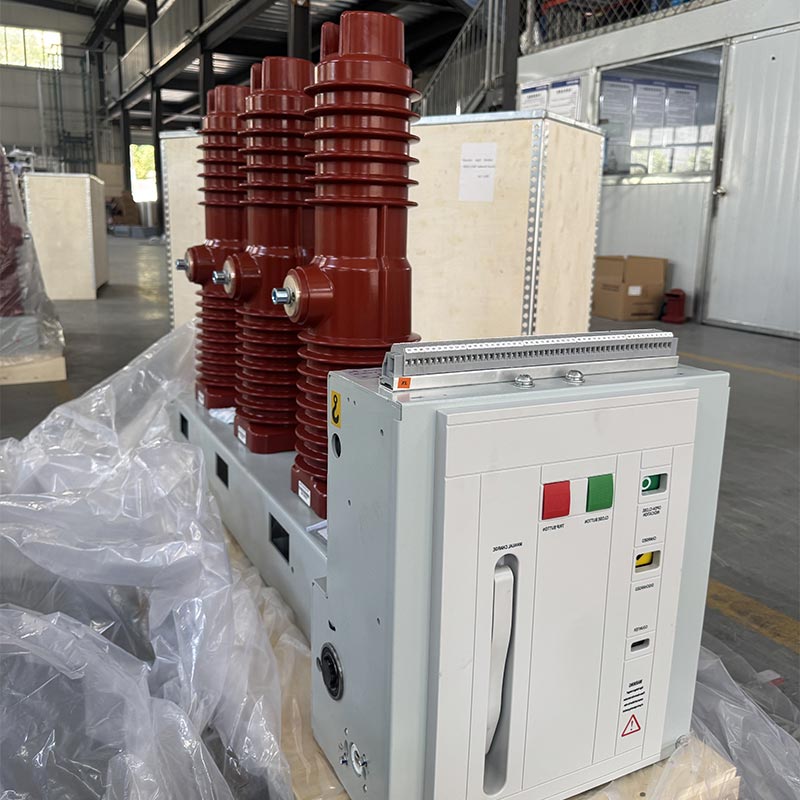

Usune VS1(ZN63)-12 시리즈 실내 고전압 진공 회로 차단기는 핵심 전기 보호 및 제어 장치입니다. 12kV 전력 시스템용 장치. 스프링 작동 메커니즘과 차단기 본체의 일체형 설계 중간 전송 링크를 줄이고 에너지 소비와 소음을 낮추며 제품 작동을 개선합니다. 신뢰성. 주회로는 일체형의 극을 사용하여 차단기의 소형화를 실현하였으며, 환경 적응성과 서비스 수명을 향상하고 대부분의 시나리오에서 유지 관리가 필요 없는 작동을 가능하게 합니다.
진공차단기는 에폭시수지 APG로 제작된 관형절연실린더 내부에 세로방향으로 설치되며, 탁월한 연면 저항을 제공하고 먼지 축적 및 외부 간섭을 효과적으로 방지합니다. 그것 습하고 오염이 심한 환경에서도 안정적으로 작동할 수 있습니다.
고정 설치 장치로 설계하거나 전용 액추에이터를 장착하여 서랍 장치를 구성할 수 있습니다. 그것 KYN28A-12(GZS) 유형 중앙 장착 서랍형 개폐 장치와 완벽하게 일치합니다. 고정형은 다음과 같은 용도로도 사용할 수 있습니다. XGN 시리즈 고정 개폐 장치.
진공 중단의 고유한 장점을 활용하여 다음이 필요한 시나리오에 특히 적합합니다. 정격 사용 전류에서 빈번한 작동과 단락 전류의 반복적인 차단으로 강력한 성능을 제공합니다. 실용성.
GB/T1984-2014 "고전압 회로 차단기", JB3855-1996 "3.6~40.5kV 실내 고전압을 엄격히 준수합니다. 진공 차단기", DL/T403-2000 "12~40.5kV 진공 차단기 주문 기술 조건" 및 IEC62271-100:2008 표준으로 권위 있는 품질 보증을 보장합니다.
| 일련번호 | 이름 | 단위 | 매개변수 |
| 1 | 정격전압 | kV | 12 |
| 2 | 정격 절연 수준 | - | 1분 전력 주파수 내전압: 42kV; 정격 번개 충격 내전압: 75kV |
| 3 | 정격 주파수 | HZ | 50 |
| 4 | 정격전류 | 카 | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | 정격 단락 차단 전류 | 카 | 20, 25, 31.5, 40 |
| 6 | 기계적 수명 | 타임스 | 20000 (50KA: 10000회) |
| 7 | 에너지 저장 시간 | S | ≤10 |
| 8 | 영업 시간 | 양 | 20-50 |
| 9 | 폐관 시간 | 양 | 35-70 |
| 10 | 정격 작동 순서 | - | 0-0.3s-co-180s-co; 0-180년대-공동-180년대-공동(50KA) |
Usune VS1(ZN63)-12 실내 고전압 진공 회로 차단기는 작동 기능이 통합된 구조를 채택합니다. 메커니즘과 아크 소화실이 전면과 후면에 배치되어 있습니다. 주요 전도성 회로는 3상입니다. 바닥 장착형 구조. 이 독특한 디자인은 아크 소화실에 먼지가 쌓이는 것을 크게 줄여줍니다. 표면을 보호하여 진공 아크 소화실이 외부 요인에 의해 영향을 받는 것을 방지합니다. 습하고 습한 환경에서도 심하게 오염된 환경에서도 우수한 내전압과 높은 저항을 유지하여 유사한 제품보다 성능이 뛰어납니다. 제품.
작동 메커니즘은 수동 및 전기 에너지 저장 기능을 모두 갖춘 평면 스프링 작동 메커니즘입니다. 기능. 작동 모터는 아크 소화실 앞 캐비닛에 있습니다. 캐비닛은 4개의 중간 파티션으로 5개의 조립 공간으로 나뉘며 각 공간에는 에너지 저장 장치, 전송 장치, 작동 메커니즘의 트리핑 및 버퍼 구성 요소. 아크 소화실의 통합 설계 작동 메커니즘은 작동 메커니즘의 성능과 작동 메커니즘 간의 높은 수준의 일치를 보장합니다. 아크 소화실의 개폐 요구 사항을 충족하여 중복 구성 요소를 줄이고 에너지를 낮춥니다. 소비 및 소음을 줄이고 회로 차단기의 작동 신뢰성을 향상시킵니다.
1. 주변 온도: 최대 +40℃, 최소 -15℃
2. 주변 습도: 일일 평균 상대 습도 ≤95%; 월간 평균 상대 습도 ≤90%; 일일 평균
수증기압 ≤22×10⁻³MPa; 월간 평균 수증기압 ≤1.8×10⁻³MPa
3. 고도 : 1000m 이하
4. 진도 : 8도 이하
5. 대기 환경: 심각한 먼지, 연기, 부식성 또는 인화성 가스, 증기, 염수 분무가 없을 것
주변 공기의 오염.
참고: 위의 정상 작동 환경 조건을 초과하는 경우 당사 제조업체에 문의하시기 바랍니다. 실제 작업 조건에 따라 제품을 사용자 정의하십시오.
1. 운송 및 보관 중 회로 차단기가 손상되었는지 확인하십시오. 손상된 부분이 발견되면 사용을 중지하세요.
즉시 판매 후 지원을 위해 공급업체에 문의하십시오.
2. 먼지(특히 단열재 표면)를 제거합니다. 운송이나 보관 중에 생성된 먼지는 영향을 미칠 수 있습니다.
제품의 절연 성능이 저하되어 안전상의 위험이 발생할 수도 있습니다.
3. 규정에 따라 회로 차단기를 수동으로 작동하여 에너지를 저장하고 닫고 열며 여부를 관찰합니다.
에너지 저장 상태 및 열림/닫힘 위치 표시기가 정상입니다.
4. 에너지 저장을 위한 동작 전원 공급 장치를 사용하여 회로 차단기를 동작시키고, 닫고 열며, 여부를 관찰합니다.
에너지 저장 상태 및 열림/닫힘 위치 표시기가 정상입니다.
5. 손수레형 차단기의 작동 : 푸시 핸들을 푸시 구멍에 삽입하고 시계 방향으로 돌려서
총 전진 스트로크 300±3mm로 전진하고 시계 반대 방향으로 후퇴합니다. 열린 위치에서 원활하게
작동 위치 또는 테스트 위치로 옮기고 "찰칵" 소리가 들릴 때까지 핸들을 중간 속도로 30회 돌립니다.
올바른 위치에 있음을 나타냅니다(푸시 메커니즘의 손상을 방지하기 위해 과도한 힘을 사용하지 마십시오).
동시에 해당 위치 표시기 회로가 연결됩니다.
참고: 투입 연동 장치를 선택한 경우 연동 회로 전원 공급 장치를 연결해야 합니다. 회로를 닫기 전에 잠금을 해제하십시오.
사례연구: 도시상업복합 배전사업
핵심업무지구에 150,000㎡ 규모의 상업복합단지(쇼핑몰, 오피스빌딩, 호텔이 일체화된) 중국 항저우의 경우 안정적인 성능과 빈번한 적응성을 갖춘 고전압 차단기가 필요했습니다. 작동 및 높은 안전성을 보장하여 전체 전원 공급의 연속성을 보장합니다. 다양한 옵션을 비교해본 결과, 고객은 Usune VS1-12/630-25 손수레형 실내 고전압 진공 회로 차단기를 선택했으며 20대를 배치했습니다. 단지의 고전압 및 저압 배전 시스템의 단락 보호 및 부하 제어를 처리합니다. 시운전 이후 장애 격리 시간이 0.3초로 단축돼 아무런 장애 없이 안정적으로 운영됐다. 전기 장비의 정상적인 작동을 효과적으로 보장하고 고객으로부터 높은 평가를 받습니다.
A1: 실제 작동 환경이 정상 조건(예: 고도 1000m 이상, 주변 온도)을 초과하는 경우 -15℃ 이하 또는 +40℃ 이상 등), 사전에 당사 제조사와 협의가 필요합니다. 우리 공장은 단열 성능 강화, 최적화 등 실제 환경 변수를 기반으로 제품을 맞춤화합니다. 밀봉 구조로 대상 환경에서 안정적인 작동을 보장합니다.
A2: 이 제품은 일체형 고형 기둥과 일체형 구조를 채택하여 유지 보수가 필요 없는 작동을 실현합니다. 정상적인 사용 중. 회로 차단기 표면 청결도(특히 절연체 표면)를 정기적으로 점검하십시오. 표면), 먼지 및 오물 제거, 개폐 위치 표시 및 에너지 저장 상태 관찰 필수입니다. 이상이 발견된 경우에는 즉시 사용을 중지하고 당사 공급업체에 문의하시기 바랍니다. 추가 손상을 방지하기 위해 전문적인 애프터 유지 관리를 수행합니다.
A3: 그렇습니다. 이 제품은 국내 및 국제 표준에 따라 설계되었으며 다음과 완벽하게 호환됩니다. KYN28A-12(GZS) 유형 중앙 장착형 서랍형 배전반 및 XGN 시리즈 고정 배전반. 게다가 우리의 제조업체는 특정 스위치기어 모델에 따라 제품 크기와 인터페이스를 조정할 수 있습니다. 고객은 호환성을 보장합니다. 구매하기 전에 공급업체에 스위치기어 매개변수를 제공하십시오. 전문적인 매칭 조언.
