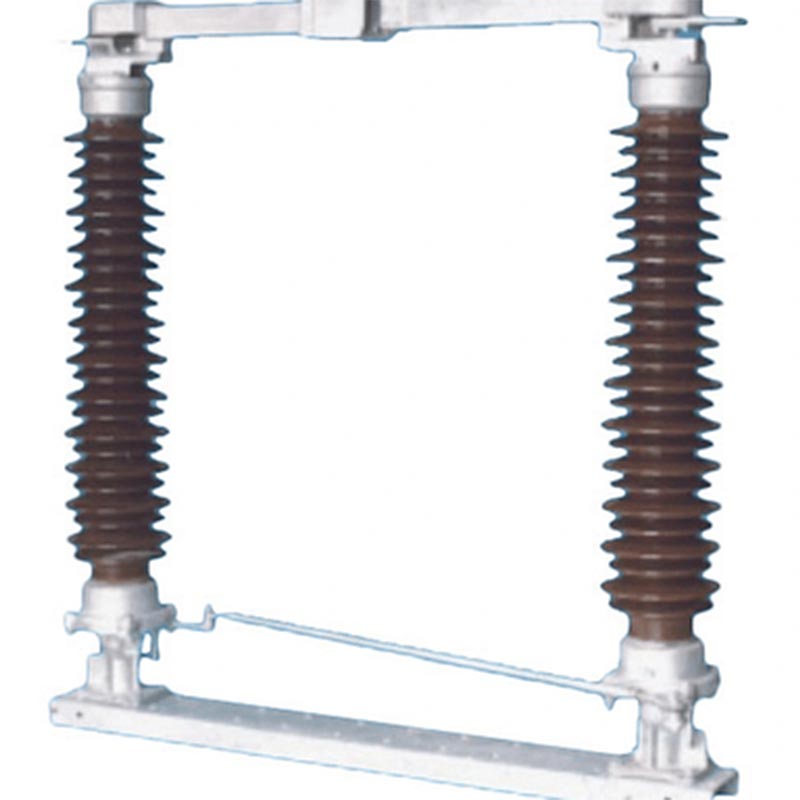

절연 스위치 실외 수동 전동

절연 스위치 실외 수동 전동기는 실외 AC용으로 특별히 설계된 Usune의 핵심 제품입니다. 정격 주파수 50Hz, 정격 전압 35kV~170kV의 회로. 위한 핵심 장비입니다. 전력 시스템의 안전하고 안정적인 작동을 보장하며 이 시리즈의 기본 장치 역할도 할 수 있습니다. 파생상품. 제품은 IEC 62271-102 "고전압 AC"를 엄격하게 준수하여 제조되었습니다. 차단 스위치 및 접지 스위치" 및 IEC 60694 "고전압 개폐 장치의 일반 기술 조건 및 제어 장치"를 통해 전문적인 전문성과 제품 신뢰성을 보장합니다.

수평 회전식 스위칭 구조로 높은 절연성, 강한 오염을 자랑하는 스위치입니다. 저항, 안정적인 기계적 성능, 편리한 설치 및 유지 관리. 수동과 수동을 모두 지원합니다. 전기적 작동이 가능하며 필요에 따라 접지 스위치로 구성할 수 있습니다. 가혹한 야외 환경에 적합합니다. 높은 고도, 낮은 온도, 심한 오염과 같은 환경. 신뢰할 수 있는 공급업체로서 Usune은 엄격하게 국제 표준을 준수하고 제품 품질을 엄격하게 관리하여 고객에게 고품질, 안전하고 내구성이 뛰어난 분리 스위치.

핵심 애플리케이션 시나리오

실외 수동 전동 절연 스위치는 실외 송전 및 배전 시스템에 널리 사용됩니다. 전력망, 산업 및 광업 기업, 도시 건설, 신에너지 발전 분야에서 사용됩니다. 그것은 빈번한 전원 분리 및 안전 유지 관리가 필요한 애플리케이션에 적합하며 특히 적합합니다. 열악한 실외 환경에서 전원 공급의 연속성과 안전성을 효과적으로 보장합니다.

제품 핵심 매개변수

뛰어난 기술적 성능을 자랑하며 다양한 사양을 커버하는 제품입니다. 핵심 매개변수는 다음과 같습니다. 다음과 같이:
- 정격전압 : 35kV~170kV
- 정격전류 : 630A~2500A
- 정격 단시간 전류: 20kA/s~50kA/s
- 정격 피크 내전류: 50kA~125kA
- 주회로 저항: 125μΩ 이하(모델에 따라 다름)
- 1분 상용주파 내전압 : 80kV~200kV
- 낙뢰 충격 내전압 : 115kV~860kV (모델 및 접지 스위치에 따라 다름)
- 작동 메커니즘: 수동(CS11, CS17D, CS14G 시리즈) 또는 전기(CJ2 유형)

제품 주요 구조

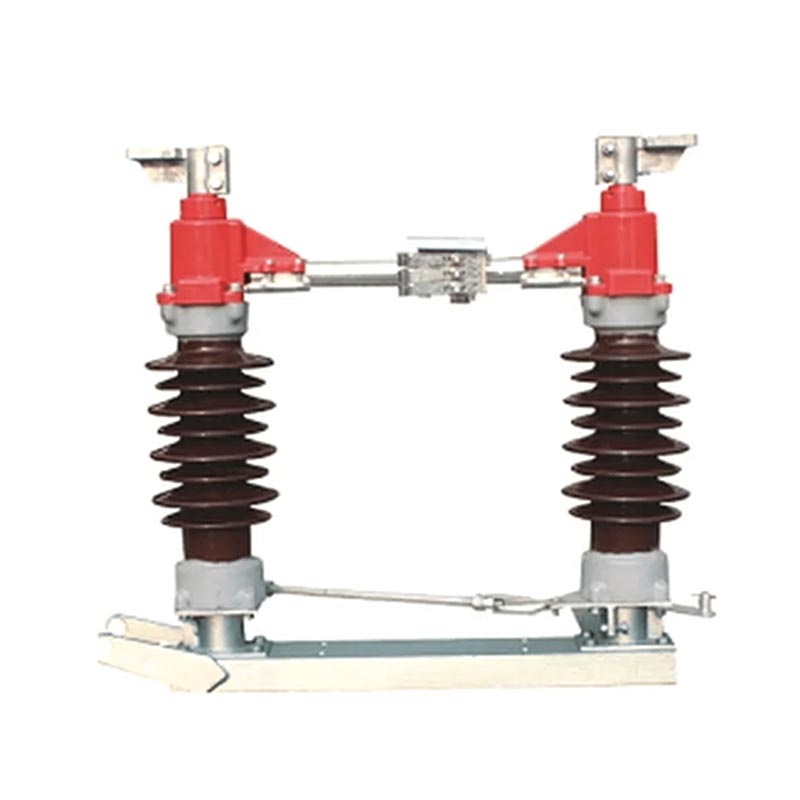

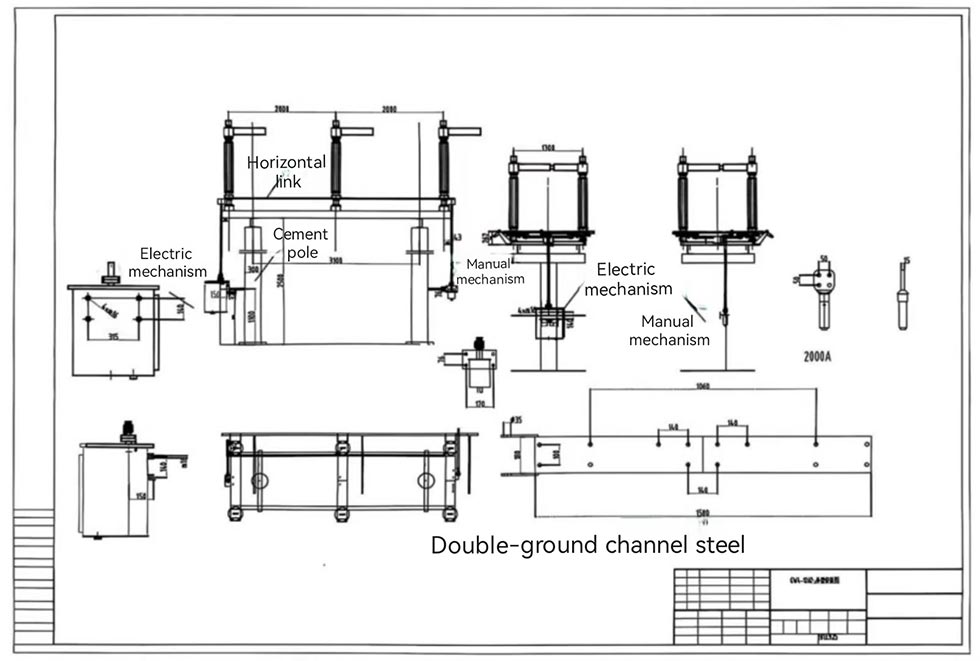

절연 스위치 실외 수동 전동식은 이중 포스트 핸드셰이크 구조를 사용합니다. 각 단계는 기본, 절연체, 나가는 터미널 및 접점을 게시합니다. 두 개의 포스트 절연체는 서로 평행하게 장착됩니다. 베이스의 양쪽 끝에 베어링 시트가 있고 베이스에 수직입니다. 주요 전도성 부분은 대략 회전합니다. 포스트 절연체와 90°. 중간 접점은 먼지와 먼지를 제거하는 자동 청소 회전 구조를 갖추고 있습니다. 열고 닫을 때 접점의 먼지를 제거하여 안정적인 접점을 보장합니다. 회전 부분은 밀봉된 것을 채택하고, 유지 관리가 필요 없는 설계, 변속기 구성 요소에는 스테인레스 스틸 핀과 몰리브덴이 사용됩니다. 부식에 강하고 녹슬지 않는 이황화물 함유 나일론 부싱.

핵심 제품 특징

1. 높은 신뢰성

콘택트 핑거는 새로운 유형의 고강도, 고전도, 고탄성 소재를 사용합니다. 그들은 의존한다 스프링 부식 및 열 어닐링으로 인한 접촉 실패를 방지하여 접점을 고정하는 자체 탄력성을 제공합니다. 이 전도성 부품 구조는 국가 실용 신안 특허를 획득했습니다.

2. 가혹한 환경 적응성

고도 2000m 이하, 주변 온도 -40℃~+40℃, 풍속 34m/s 이하, 지진 강도 8 이하에 적응 가능 도. 연면 거리는 GB/T5582의 클래스 III 또는 IV 요구 사항을 충족합니다. 오염에 대한 강한 저항력과 착빙 (얼음 두께 ≤10mm).

3. 이중 작동 모드

수동 및 전기 작동을 모두 지원하며 필요에 따라 선택 가능합니다. 수동 메커니즘은 작동하기 쉽고, 전기 메커니즘(CJ2 유형)은 감속 기어를 통해 AC 모터로 구동되므로 높은 효율성과 노동 절약 성능.

4. 안전 인터록

접지 스위치를 장착하면 주 도체 회로와 접지 스위치가 안정적으로 작동됩니다. 주 회로가 닫힐 때 접지 스위치가 닫힐 수 없도록 하고 그 반대의 경우도 마찬가지입니다. 우발적인 작동을 방지합니다.

5. 편리한 설치 및 유지 관리

상간 및 수직 커넥팅로드는 클램핑 구조를 채택하여 핀과 핀이 필요하지 않습니다. 용접하여 설치 효율성이 높습니다. 회전 부품은 유지 관리가 필요 없으며 루틴을 단순화합니다. 검사 및 유지 보수로 인해 장기적인 운영 비용이 절감됩니다.

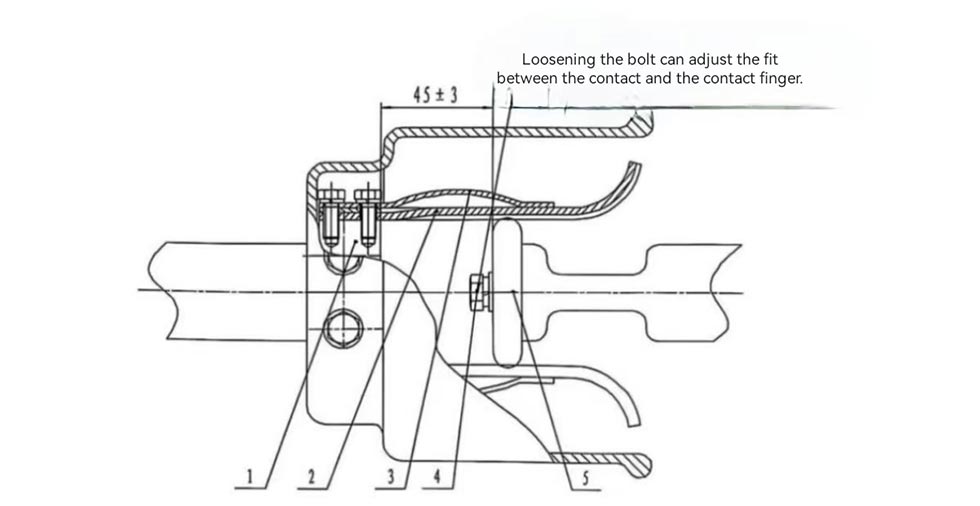

1. 손가락 터치 베이스
2. 손가락 터치
3. 자기 잠금 플레이트
4. 볼트
5. 연락처
그림 2 주요 전기 접점의 개략도

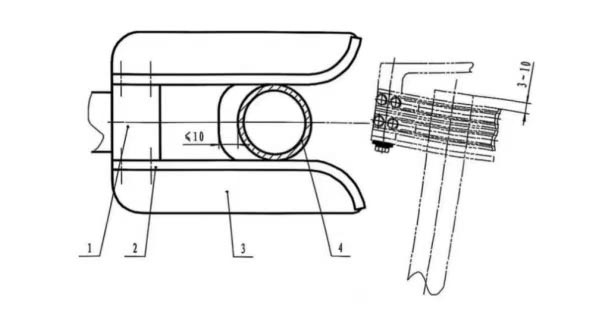

1. 접지 나이프 정적 접촉 헤드
2. 손가락 접촉
3. 포지셔닝 플레이트
4. 접지 나이프 튜브
그림 3 접지 튜브와 포지셔닝 플레이트의 위치에 대한 개략도

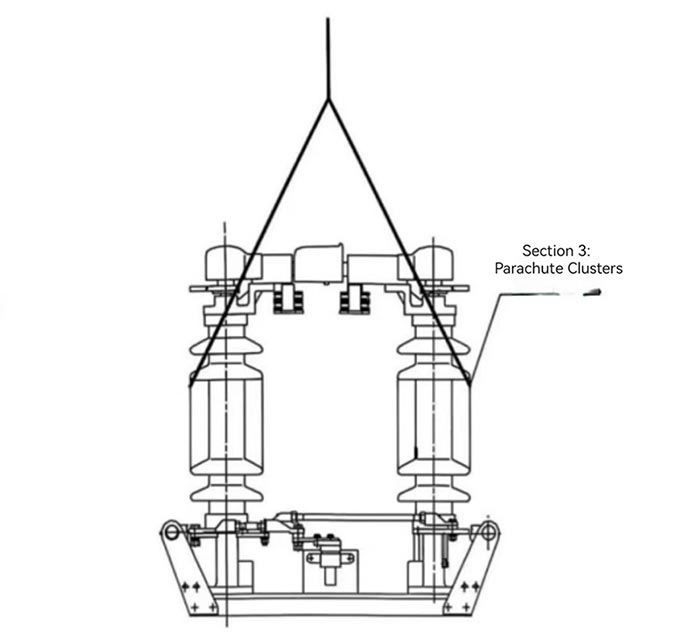

그림 4 호이스팅 다이어그램

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

실제 적용 사례

사례 연구: 중국 서부의 고고도 전력망 프로젝트

중국 서부의 한 전력망 회사는 110kV 송전선 업그레이드 프로젝트를 수행하고 있습니다. 에 위치 해발 1800m에 달하는 이 프로젝트는 연평균 기온이 -15℃~25℃에 달하며 강풍이 자주 불고, 겨울에 폭설. 프로젝트는 Usune GW4(A)-126(D)(W)/1250 분리 스위치(CJ2 장착)를 선택했습니다. 전기 작동 메커니즘 및 접지 스위치). 지난 3년 동안 이 제품은 절연체 손상이나 접촉 과열이 없으며 환경 적응성이 뛰어납니다. 개폐 작동이 원활하며 겨울에 얼음이 8mm 쌓여도 정상적으로 작동할 수 있습니다. 안정적인 전력망 운영. 제조업체로서 Usune은 현장 설치 지침과 정기적인 서비스를 제공했습니다. 프로젝트 유지 보수 서비스로 고객으로부터 높은 평가를 받았습니다.

FAQ

Q1: Usune 실외 차단 스위치의 수동 작동 토크가 사용 중에 증가하면 어떻게 해야 합니까?

A1: 수동 작동 토크가 증가하는 주된 이유는 회전 부품의 윤활유 때문입니다. 변속기 시스템이 건조해졌거나, 더러워졌거나, 샤프트 핀이 녹슬어 변속기가 증가했습니다. 저항. 해결책: 먼저 작동을 중지하십시오. 차단 스위치가 열림 위치에 있는지 확인한 후 고압선을 접지하고, 회전부를 분해하고, 쌓인 먼지와 녹을 제거한 후, 적당량의 윤활제. 문제가 지속되면 Usune 애프터 서비스 팀에 문의하십시오. 전문적인 수리. Usune 공장에는 적시에 지원을 제공하기 위해 전문 수리 인력과 예비 부품이 있습니다.

Q2: Usune 절연 스위치 실외 수동 전동식을 화학적 부식이 심한 지역에서 사용할 수 있습니까? 그렇다면, 어떤 예방 조치를 취해야 합니까?

A2: 화학적 부식이 약하거나 중간 정도인 지역에서 사용할 수 있습니다. 주요 주의 사항: 1. 공급업체에 다음 사항을 알립니다. 주문 시 환경의 부식 수준. Usune은 부식 방지 처리(예: 용융 강화 강철 부품의 아연 도금 및 특수 부식 방지 절연체 선택); 2. 정기적으로 청소하기 부식성 물질을 제거하기 위한 절연체 및 전도성 부품의 표면; 3. 정기점검 시간 단축 접촉면과 절연체 상태를 중점적으로 점검하고, 파손된 부품은 신속하게 교체하십시오. 에 대한 심각한 화학적 부식이 있는 지역에서는 Usune 기술 부서에 맞춤형 솔루션을 문의하십시오.

제품 공급 및 A/S

모든 Usune 절연 스위치 실외 수동 전동식에는 완전한 설치 액세서리와 제품 인증서, 설치 및 작동 매뉴얼과 함께 고객이 주문한 작동 메커니즘, 및 액세서리 목록. 중국에 기반을 둔 공급업체로서 Usune은 포괄적인 생산 및 애프터 서비스 시스템을 갖추고 있습니다. 공장은 엄격한 품질 검사 과정을 거쳐 모든 제품이 출고 전에 자격을 갖추었는지 확인합니다. 공장; 애프터 서비스 팀은 현장 설치 안내, 디버깅, 유지 보수 및 기타 서비스를 제공합니다. 24시간 고객의 요구에 부응하는 서비스를 제공하며, 고품질의 제품과 국내외 고객에게 세심한 서비스를 제공하여 장기적이고 안정적인 협력 관계를 구축합니다.
