Usune Gw4 단로 스위치는 3상 AC 50Hz/60Hz 전력 시스템용으로 특별히 설계되었습니다. 그 기본 기능은 전원이 공급되고 무부하 상태에서 고전압 회로를 연결하거나 분리하고 가시적인 신호를 제공하는 것입니다. 모선, 회로 차단기, 변압기 및 기타 고전압 유지 관리를 위한 전기 절연 간격 장비.
-GB 1985-2004: AC 고전압 차단 스위치 및 접지 스위치
-IEC 62271-102: 고전압 개폐 장치 및 제어 장치
-GB/T 11022: 고전압 개폐 장치 및 제어 장치에 대한 일반 사양

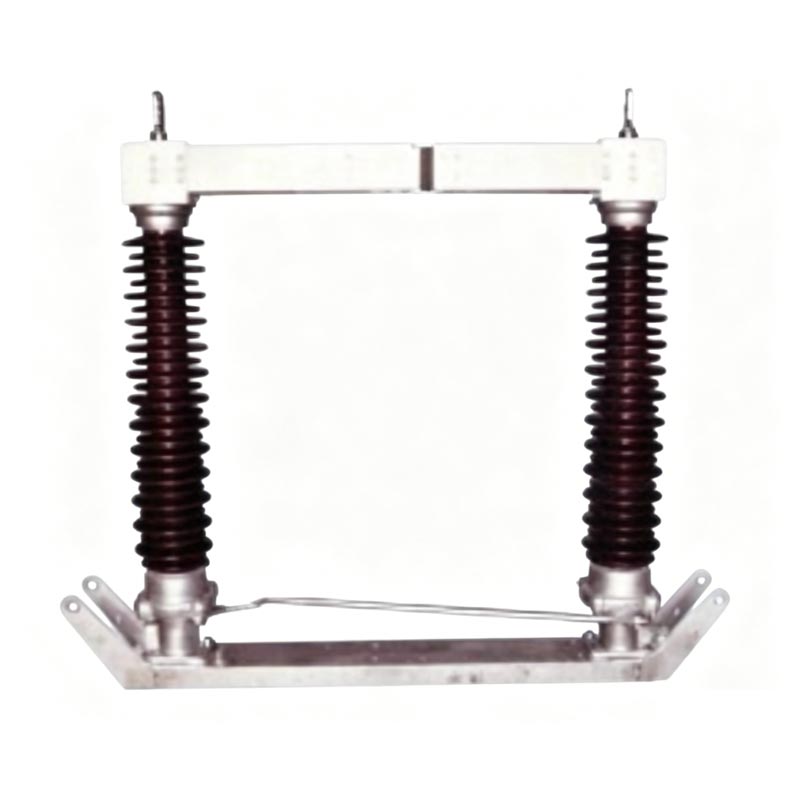

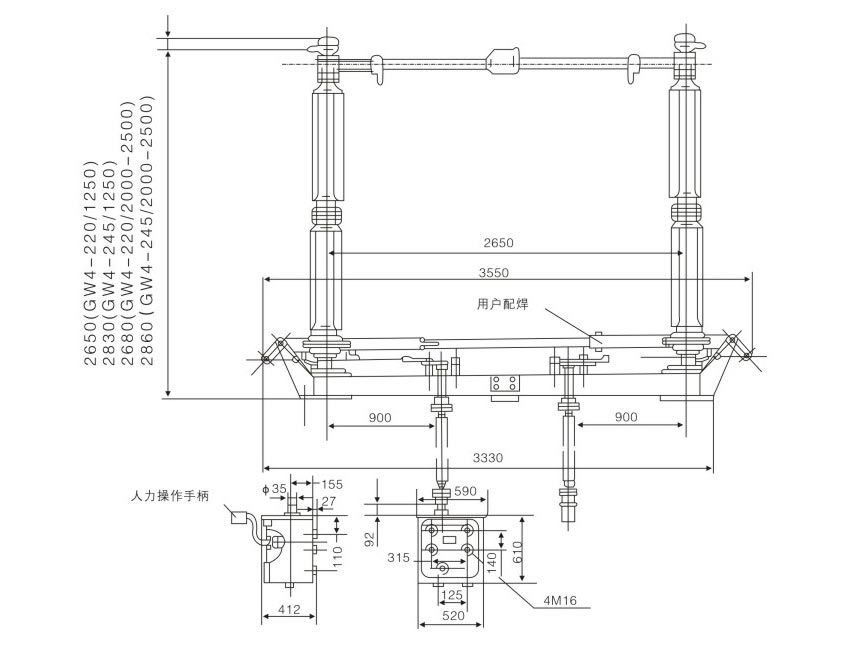

GW4 시리즈: 이중 기둥 절연체, 수평 회전, 단속형
1. 이중 포스트 절연체 구조, 위상당 두 개의 포스트 절연체가 동시에 수평으로 90° 회전합니다.
2. 주요 접점은 중앙 파손, 은도금 구리 접점, 낮은 접촉 저항 및 우수한 전도성입니다.
3. 베이스는 용융 아연 도금 강철로 만들어졌으며 밀봉된 베어링, 부식 방지 및 내구성이 있습니다.
4. GW4 차단 스위치에는 기계식 또는 단면 접지 스위치가 장착될 수 있습니다.
작동 안전을 보장하기 위해 연동합니다.
5. 작동 메커니즘은 수동(CS14G, CS17G) 또는 전기(CJ6B, CJ11, XCJ-I)일 수 있습니다.
| 매개변수 | 사양 |
| 정격전압 | 126kV(110kV 시스템) |
| 정격 주파수 | 50Hz |
| 정격전류 | 630A, 1250A, 1600A, 2000A, 2500A |
| 정격 단시간 전류(1s) | 31.5kA, 40kA, 50kA |
| 정격 피크 내전류 | 80kA, 100kA, 125kA |
| 1분 건식 AC 내전압 | - 접지간 : 140kV - 단선간 : 160kV |
| 작동 온도 | -40°C ~ +40°C |
| 고도 | ≤ 2000m |

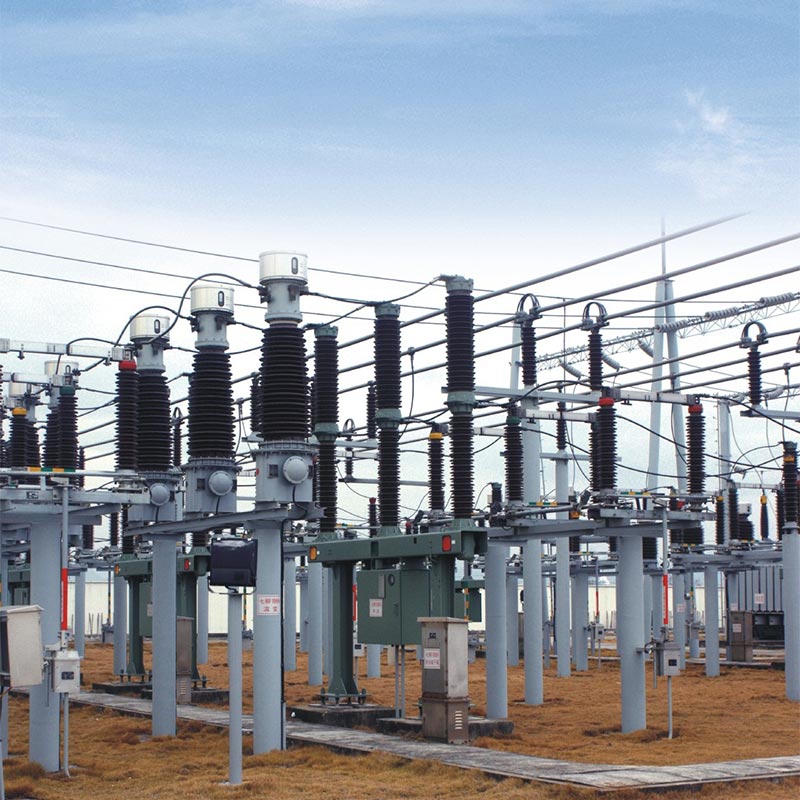

110kV... 풍력 변전소 프로젝트
이 프로젝트는 기온차가 심한 북부 지역에 위치하여 높은 장비가 필요합니다. 신뢰성과 내한성. 이 프로젝트에서는 전기 장치가 장착된 여러 개의 Usune GW4 단로 스위치를 선택했습니다. 메커니즘 및 양면 접지 스위치. 시운전 이후 수년 동안 장비는 안정적으로 작동했으며, 안정적인 기계적 작동과 뛰어난 내식성을 통해 변전소 유지 관리 안전을 효과적으로 보장합니다. 일상적인 작업 효율성을 높여 사용자로부터 높은 평가를 받고 있습니다.

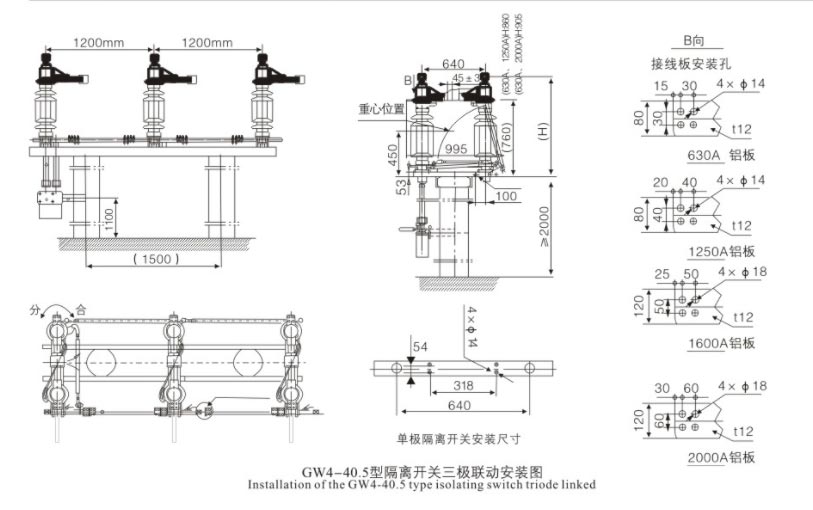

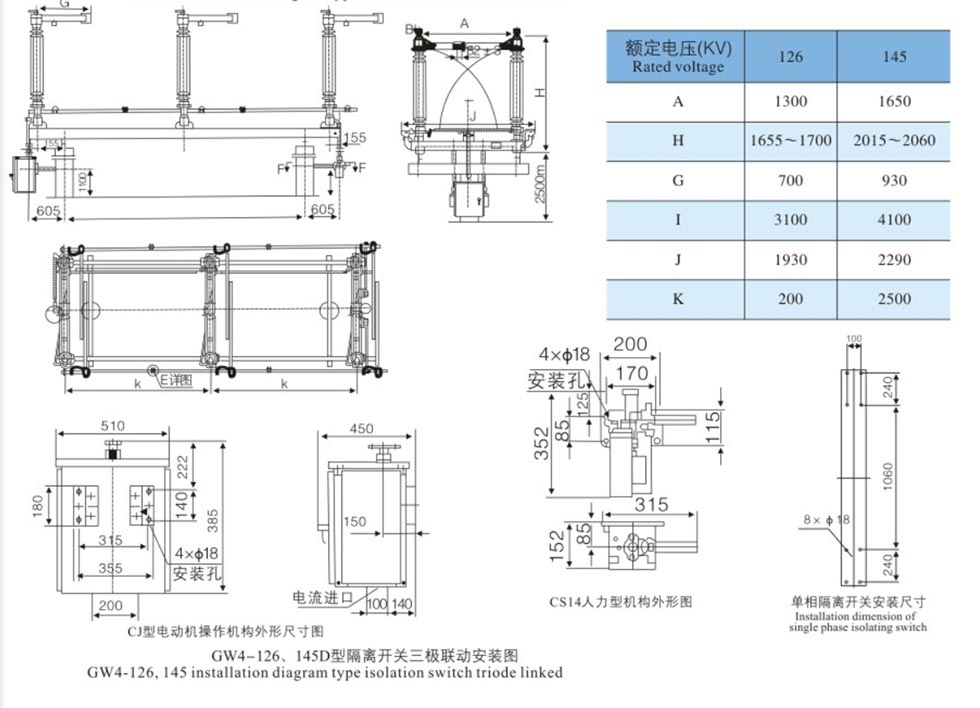

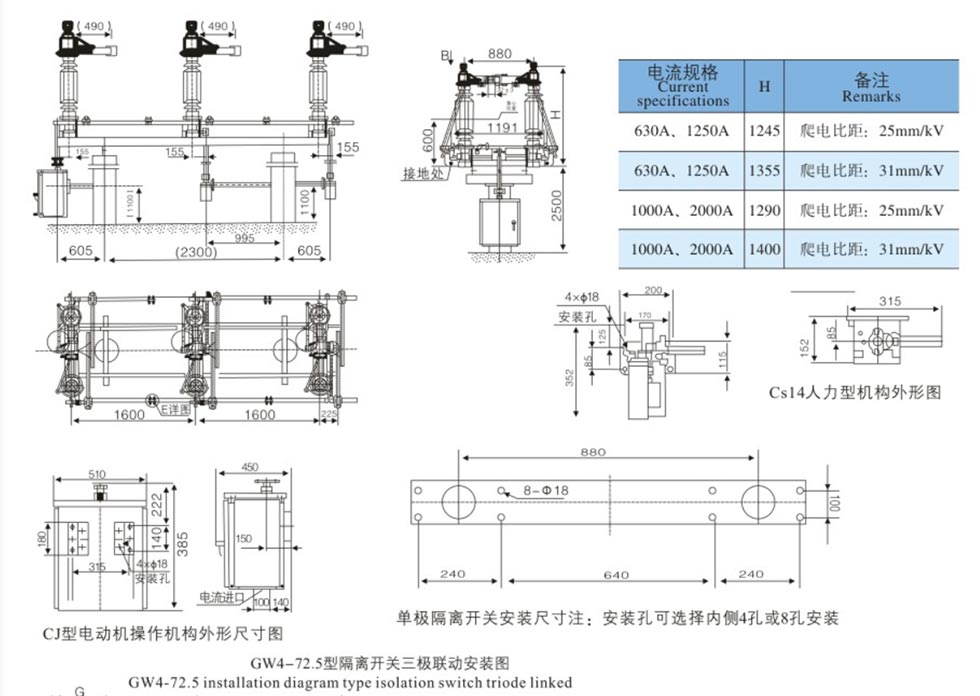

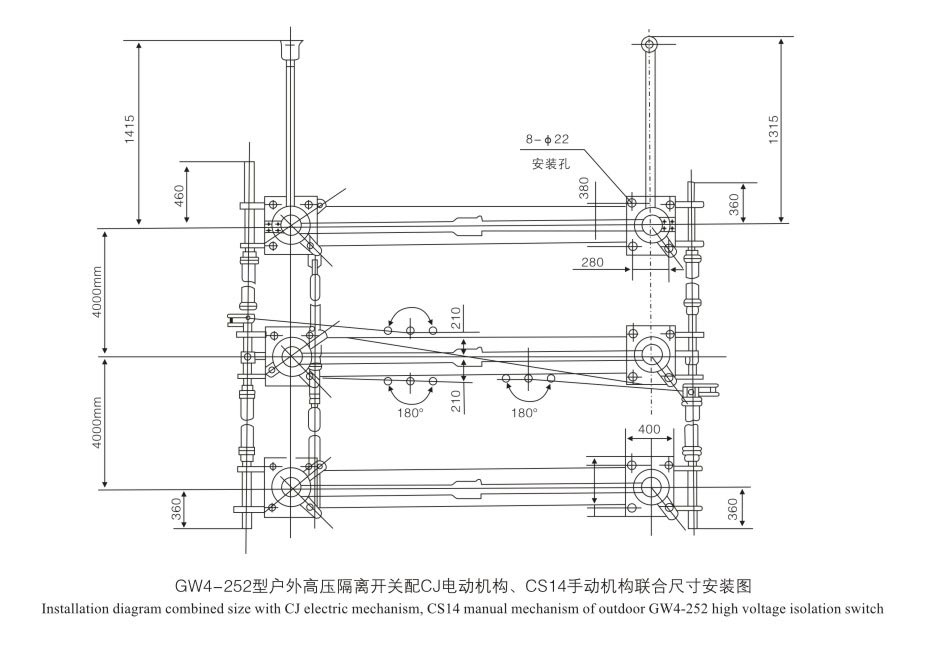

| 목 | 단위 | 매개변수 | |||||
| 정격전압 | kV | 40.5 | 72.5 | 126 | 145 | ||
| 정격 절연 수준 | 1min 상용주파 내전압(실효값) | 지상에 | kV | 95 | 160 | 230 | 275 |
| 골절 | kV | 118 | 200 | 230+70 | 275+85 | ||
| 정격 낙뢰 충격 전류(피크) | 지상에 | kV | 185 | 350 | 550 | 650 | |
| 골절 | kV | 215 | 410 | 550+110 | 650+120 | ||
| 정격 주파수 | 헤르츠 | 50/60 | |||||
| 정격전류 | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| 정격 단시간 내전류 | 카 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| 정격 피크 내전류 | 카 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| 정격 단락 기간 | 칼/검 | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| 정격 기계적 단자 부하 | 수평 및 수직 | N | 1250 | 1250 | 1250 | 1250 | |
| 수평의 | N | 750 | 750 | 750 | 750 | ||
| 수직력 | N | 1000 | 1000 | 1000 | 1000 | ||
| 연면거리 | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| 기계적 수명 | 타임스 | 5000 | 5000 | 1000 | 5000 | ||
| 모터 액츄에이터 | 모델 | CJ | CJ | CJ | CJ | ||
| 모터 전압 | V | AC380、AC220、DC220、DC110 | |||||
| 전압 제어 루프 | V | AC380、AC220、DC220、DC110 | |||||
| 포인트, 마감시간 | s | 7±1 | |||||
|
인간 액추에이터 |
모델 | CS14 CS17 | |||||
| 전자기 잠금 전압 | V | AC220、DC220、DC110 | |||||
• 절연체: 균열, 손상 또는 먼지가 없습니다.
• 접점: 깨끗하고 은도금 표면이 손상되지 않았습니다.
• 패스너: 모든 볼트를 조였습니다.
• 메커니즘: 부드러운 회전; 움직이는 부품에 윤활유를 바르십시오.
• 절연체 수직도: 심(위치당 최대 3mm)으로 조정합니다.
• 3단계 동기화: 크랭크 암과 연결 로드를 조정합니다.
• 접촉 압력: 적절한 삽입과 압력을 보장합니다.
• 무부하 상태에서만 작동하십시오. 회로 차단기가 열려 있는지 확인하십시오.
• 수동 조작: 작동 핸들을 사용합니다. 과도한 힘을 피하십시오.
• 전동식 작동: 로컬/원격 제어를 사용합니다. 모니터 위치.
• 인터록: 인터록된 상태에서 강제로 조작하지 마십시오.
• 정기 점검: 1~2년마다.
• 절연체와 접점을 청소하십시오. 산업용 바셀린을 바르세요.
• 베어링과 변속기 부품에 윤활유를 바르십시오.
• 느슨한 볼트, 마모된 접점 및 절연체 손상을 점검하십시오.
• 단락 후: 즉시 검사하십시오.
• 작동할 수 없음: 인터록, 링크 걸림 또는 모터 결함을 확인하십시오.
• 비동기 단계: 교차 결합 로드를 조정합니다.
• 접점 과열: 청소하고 다시 조입니다. 은도금을 확인하세요.
A: 아니요. GW4 차단 스위치는 전압 전용, 무부하 상태에서 절연 및 스위칭에만 적합합니다. 조건. 아크 소화 기능이 없으며 부하 상태에서의 작동이 엄격히 금지됩니다. 그것 반드시 회로 차단기와 함께 사용해야 합니다.
A: 기계적 인터록은 안전한 작동 순서를 시행합니다. 즉, 메인 스위치 열림 → 접지 스위치 닫힘; 접지스위치 열림 → 메인스위치 닫힘으로 오작동 방지 및 유지보수의 안전성 확보 인원.
A: 표준형은 고도 2000m 이하, 온도 -40℃ ~ +40℃ 환경에 적합합니다. 대부분의 옥외 변전소의 요구를 충족시킬 수 있습니다. 특별한 고도가 높거나 오염이 심한 지역의 경우, 강화된 단열 및 부식 방지 솔루션을 맞춤화할 수 있습니다.
