Zhejiang Usune Electric Co., Ltd.는 설계, 연구에 전념하는 전문 고전압 전기 기업입니다. 12kV~245kV 실내외 고전압 장비 개발, 공장생산, 글로벌 판매 등을 담당하고 있습니다. 그 핵심 제품으로는 진공 차단기, SF6 차단기, 차단 스위치, 부하 스위치, GW4 등이 있습니다. 시리즈 110kv 126kv 분리 스위치 절연체. 이 회사는 첨단 생산 장비와 엄격한 테스트를 활용합니다. 프로세스, 표준화된 소재 선택, 정교한 장인정신, 종합적인 품질 관리 시스템을 통해 제품 품질을 위한 탄탄한 기반을 마련합니다.

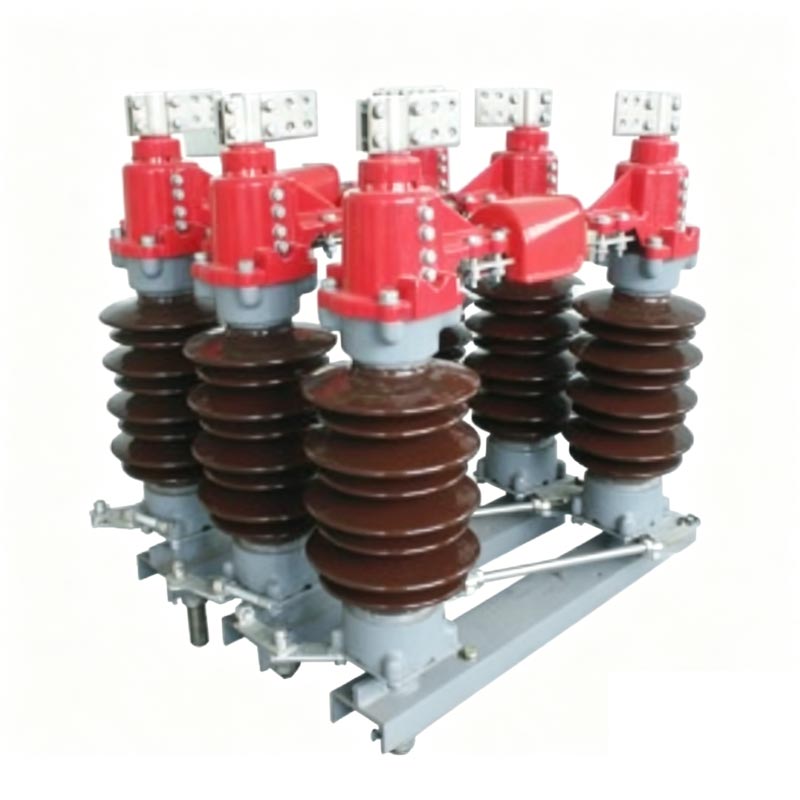

Usune GW4 시리즈 실외 고전압 차단 스위치는 110kV 및 126kV 전력 장비의 핵심 부품입니다. 시스템. 무부하 조건에서 회로 스위칭에 주로 사용되며, 눈에 보이는 절연 공간을 제공합니다. 장비 유지 보수 및 운전자 안전 보장. 110kv 126kv의 전기적, 기계적 성능 차단 스위치 아이솔레이터는 국가 표준 GB1985 "AC 고전압 차단 스위치 및 접지 스위치," DL486 "AC 고전압 차단 스위치 주문 기술 조건" 및 IEC 국제 표준.

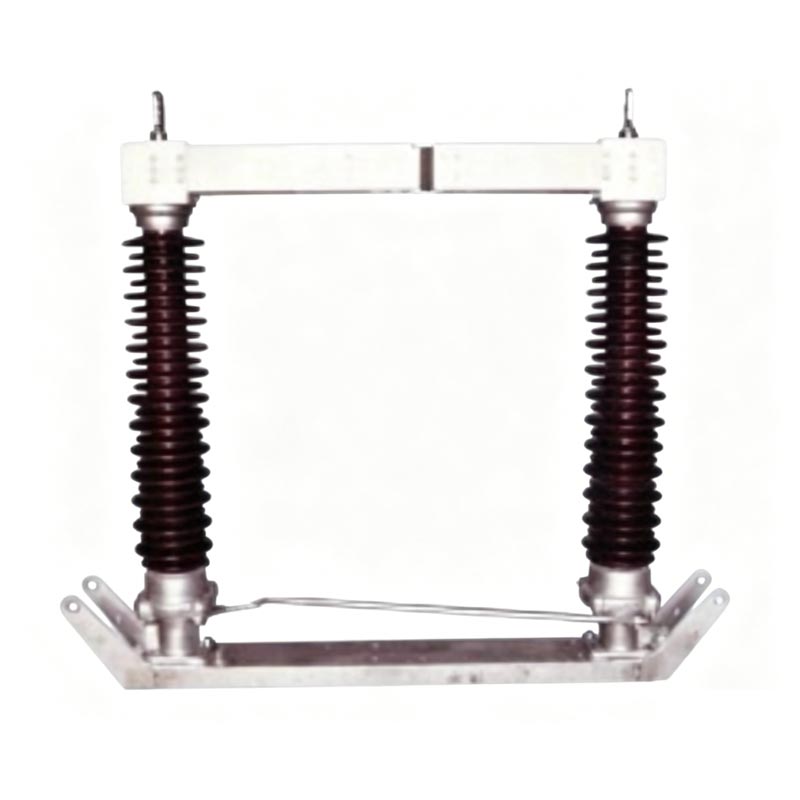

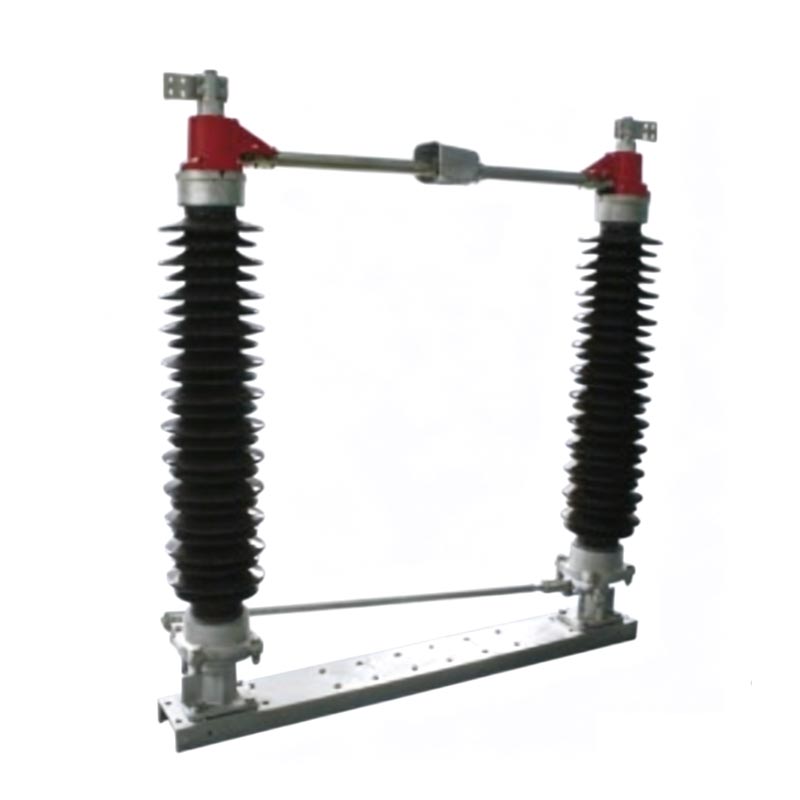

1. 구조 유형: 이중 기둥 단극 구조; 3개의 극은 샤프트를 통해 기계적으로 연결됩니다.
동기 작동.
2. 핵심 구성 요소: 견고한 베이스, 고절연 도자기 기둥, 정밀 전도성 시스템으로 구성됩니다.
3. 작동 메커니즘: 각 극에는 베어링에 장착된 2개의 세라믹 기둥이 있습니다. 전도성 스위치가 나누어져 있습니다.
동기 개방을 달성하기 위해 교차 연결 메커니즘을 통해 수평으로 91° 회전하는 두 개의 반쪽으로
같은 방향으로 닫힙니다.
4. 접점: 두 개의 세라믹 기둥 사이에 위치하여 안정적인 접점과 매우 낮은 저항을 보장합니다.
1. 규정 준수 및 신뢰성: 국가 및 IEC 표준을 완벽하게 준수하여 안정적인 성능과 오랜 수명을 제공합니다.
서비스 수명.
2. 우수한 단열성 : 고품질 세라믹 기둥을 사용하여 높은 단열강도와 탁월한 오염 방지 효과를 제공합니다.
그리고 플래시오버 방지 성능.
3. 부드러운 작동: 정밀한 연결 메커니즘은 기계적 마모를 최소화하면서 유연하고 부드러운 작동을 보장합니다.
4. 편리한 설치 및 유지관리: 컴팩트하고 합리적인 구조, 현장 설치가 용이하고 최소한의 설치가 가능합니다.
유지 보수.
5. 강력한 환경 적응성: 고지대, 오염된 환경, 환경을 포함한 다양한 야외 기후에 적합합니다.
해안 지역.

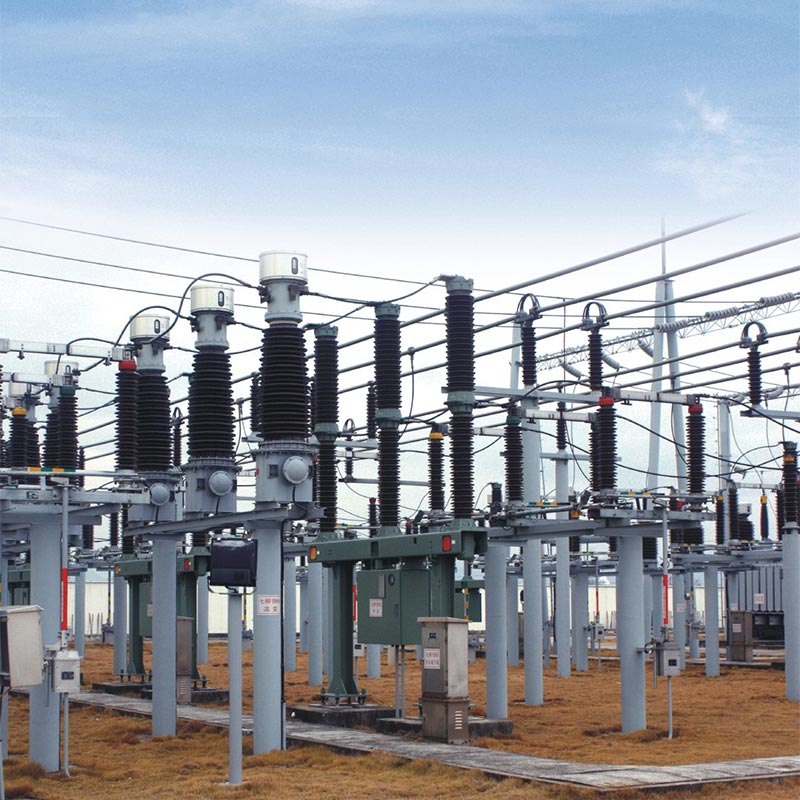

1. 프로젝트 명 : 중국 동부 110kV 도시 변전소 업그레이드 프로젝트
2. 위치: 중국 절강성
3. 시간: 2024-2025
4. 세부 정보: Usune은 이 핵심 도시 전력망 업그레이드 프로젝트를 위해 36개의 GW4-126kV 차단 스위치를 제공했습니다.
20평방킬로미터 규모의 상업 및 주거 지역의 전원 공급 신뢰성.
5. 운영 성과: 설치 및 시운전이 45일 이내에 성공적으로 완료되었습니다. 안정적
2025년 하계 최대 부하(정격 전류의 1.2배)에서 과열이나 접촉 불량 없이 운전을 달성했습니다.
문제. 연간 단열재 및 기계 점검에서 결함이 발견되지 않았습니다. 유지 관리 작업량이 다음과 같이 감소했습니다.
기존 스위치에 비해 40% 향상되어 변전소 유지 관리 안전성이 크게 향상되었습니다.
6. 고객 피드백: "Usune 분리 스위치는 변전소의 안전성과 효율성을 크게 향상시켰습니다.
운영. 품질과 안정성이 뛰어납니다. 우리는 계속해서 Usune을 우선 공급업체로 선택할 것입니다."
| 목 | 단위 | 매개변수 | |||||
| 정격전압 | kV | 40.5 | 72.5 | 126 | 145 | ||
| 정격 절연 수준 | 1min 상용주파 내전압(실효값) | 지상에 | kV | 95 | 160 | 230 | 275 |
| 골절 | kV | 118 | 200 | 230+70 | 275+85 | ||
| 정격 낙뢰 충격 전류(피크) | 지상에 | kV | 185 | 350 | 550 | 650 | |
| 골절 | kV | 215 | 410 | 550+110 | 650+120 | ||
| 정격 주파수 | 헤르츠 | 50/60 | |||||
| 정격전류 | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| 정격 단시간 내전류 | 카 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| 정격 피크 내전류 | 카 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| 정격 단락 기간 | 칼/검 | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| 정격 기계적 단자 부하 | 수평 및 수직 | N | 1250 | 1250 | 1250 | 1250 | |
| 수평의 | N | 750 | 750 | 750 | 750 | ||
| 수직력 | N | 1000 | 1000 | 1000 | 1000 | ||
| 연면거리 | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| 기계적 수명 | 타임스 | 5000 | 5000 | 1000 | 5000 | ||
| 모터 액츄에이터 | 모델 | CJ | CJ | CJ | CJ | ||
| 모터 전압 | V | AC380、AC220、DC220、DC110 | |||||
| 전압 제어 루프 | V | AC380、AC220、DC220、DC110 | |||||
| 포인트, 마감시간 | s | 7±1 | |||||
| 인간 액추에이터 | 모델 | CS14 CS17 | |||||
| 전자기 잠금 전압 | V | AC220、DC220、DC110 | |||||
A: 아니요. 110kv 126kv 단로기 스위치 아이솔레이터는 무부하 조건에서 회로 스위칭용으로만 설계되었습니다. 전압으로. 회로 차단기와 함께 사용해야 합니다. Before operation, the circuit must be 차단 스위치를 작동하기 전에 전원 차단을 보장하기 위해 회로 차단기를 사용하여 연결을 끊습니다.
A: 다음 환경에서 안정적으로 작동할 수 있습니다: 주변 온도 -30℃ ~ +40℃; 고도 ≤2000m (더 높은 요청 시 고도 모델을 맞춤 설정할 수 있습니다. 오염 수준은 일반에서 보통, 심한 오염까지입니다. (오염 방지 모델을 사용할 수 있습니다) 풍속 ≤35m/s; 지진 강도 ≤8도.
고압전기기기 전문제조업체인 우순전기의 GW4 시리즈 110kv 126kv 분리 스위치 아이솔레이터 아이솔레이터는 고급 디자인, 고품질 재료 및 정밀 제조를 결합합니다. 발전소, 변전소 및 대규모 산업 시설에 이상적인 선택입니다. 그들은 안전하고, 안정적이고 오래 지속되는 전기 절연 보호. 포괄적인 품질 시스템과 성숙한 분야를 기반으로 성능을 바탕으로 Usune은 전 세계적으로 다양한 중요 전력 인프라 프로젝트를 지원하기 위해 최선을 다하고 있습니다.
