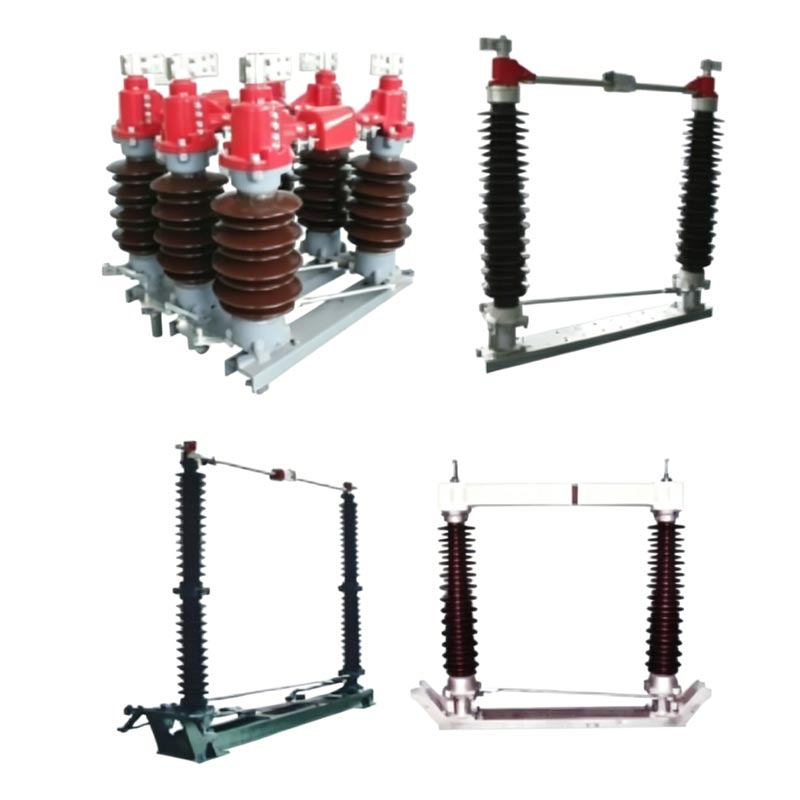

110kV 1250A 2000A 단로기 스위치는 3상 AC 50Hz 실외 고전압 전기 제품입니다. 정격전압 126kV(110kV급), 정격전류 1250A/2000A입니다. 주로 열고 닫는 용도로 사용됩니다. 무부하 조건에서 작동하여 유지보수 장비를 활선에서 안정적으로 분리하고 명확하게 형성합니다. 눈에 보이는 휴식.
Usune은 고전압 배전반을 전문적으로 연구개발하고 제조하는 전문공장으로 110kV 주 송전 변전소용 제품으로 전력망의 안전한 작동 요구 사항을 충족합니다.
각 단계에는 열림 및 닫힘을 달성하기 위해 수평으로 동시에 90° 회전하는 두 개의 절연 기둥이 있습니다. 는 베이스는 밀봉된 베어링이 있는 용융 아연 도금 강철로 만들어져 부식에 강하고 내구성이 뛰어납니다.
110kV 1250A 2000A 단로기 스위치의 분할형 주접점은 은도금 구리로 제작되어 낮은 접촉 저항, 높은 전류 전달 용량 및 장기간 작동 중 과열 최소화.
접지 스위치가 있는 모델에는 다음 순서를 엄격하게 따르는 안정적인 기계적 인터록이 장착되어 있습니다. "메인 스위치 열림 → 접지 스위치 닫힘; 접지 스위치 열림 → 메인 스위치 닫힘"을 효과적으로 방지합니다. 오작동.
CS14G 또는 CS17G 수동 메커니즘이나 CJ6B 또는 CJ11 전기 메커니즘으로 구성하여 로컬 및 원격 제어.
| 매개변수 | GW4-126(1250A) | GW4-126(2000A) |
| 정격전압 | 126kV(110kV급) | 126kV(110kV급) |
| 정격전류 | 1250A | 2000A |
| 빈도 | 50Hz | 50Hz |
| 작동 온도 | -40°C ~ +40°C | -40°C ~ +40°C |
| 고도 | ≤ 2000m | ≤ 2000m |
| 표준 | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| 절연 수준 | IV 등급(오염 방지 옵션) | IV 등급(오염 방지 옵션) |
| 단시간 내전류 | 31.5kA/4초 | 31.5kA/4초 |
| 피크 내전류 | 80kA | 80kA |
- 제품의 일관성을 보장하기 위해 첨단 생산 장비와 엄격한 테스트 방법을 사용하여 제조되었습니다.
안정성.
- 표준적인 고품질 소재와 정교한 장인정신은 제품 품질의 견고한 기반을 마련합니다.
- 원자재 입고부터 생산까지 전 과정을 아우르는 종합적인 품질관리 시스템을 갖추고 있습니다.
완제품 배송.
- 표준 모델은 -40℃ ~ +40℃의 온도 범위에서 안정적으로 작동하므로 대부분의 지역에 적합합니다.
- 내오염형(GW4-126W)은 절연성이 강화되어 오염이 심한 지역에 적합합니다.
해안 지역, 산업 지역, 먼지, 염수 분무 또는 화학적 부식이 심한 지역 등.
- 강풍, 폭우, 눈보라 등 악천후에도 견딜 수 있습니다.
- 명확한 기계적 연동 메커니즘은 오작동을 효과적으로 방지하여 인력과 안전을 보장합니다.
장비.
- 110kV 1250A 2000A 단로기 개폐기는 구조가 콤팩트하여 설치 공간이 적게 필요하므로
설치, 조정 및 유지 관리가 쉽습니다.
- 가시적인 중단점은 유지 관리 작업에 대한 직관적인 안전 보장을 제공합니다.
1. 사례 연구: 남동부 해안 지역의 110kV 풍력 발전소 변전소
2. 사업배경 : 염도가 높은 중국 남동해안에 위치한 110kV 풍력발전단지 스프레이 농도, 높은 습도 및 심각한 오염.
3. 적용제품 : Usune GW4-126W 2000A 공해방지 차단스위치 (12set)
4. 구현 결과:
- 가혹한 해안 염수분무 환경에 적응하여 5년 동안 무고장 없이 성공적으로 운영되었습니다.
- 무공해 복합절연체로 연면방전이 없고 우수한 절연성능을 유지함
오염 플래시오버.
- 은도금 접점은 밝은 상태를 유지하고 접촉 저항이 안정적이며 과열이 발생하지 않습니다.
장기 1800A 작동 전류.
5. 프로젝트 관리자 피드백: "Usune 분리 스위치는 뛰어난 오염 방지 성능을 보여주었습니다. 해안 풍력 발전 단지의 엄격한 환경 요구 사항을 충족합니다."
| 목 | 단위 | 매개변수 | |||||
| 정격전압 | kV | 40.5 | 72.5 | 126 | 145 | ||
| 정격 절연 수준 | 1min 상용주파 내전압(실효값) | 지상에 | kV | 95 | 160 | 230 | 275 |
| 골절 | kV | 118 | 200 | 230+70 | 275+85 | ||
| 정격 낙뢰 충격 전류(피크) | 지상에 | kV | 185 | 350 | 550 | 650 | |
| 골절 | kV | 215 | 410 | 550+110 | 650+120 | ||
| 정격 주파수 | 헤르츠 | 50/60 | |||||
| 정격전류 | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| 정격 단시간 내전류 | 카 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| 정격 피크 내전류 | 카 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | 50,80,100,125 | ||
| 정격 단락 기간 | 칼/검 | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| 정격 기계적 단자 부하 | 수평 및 수직 | N | 1250 | 1250 | 1250 | 1250 | |
| 수평의 | N | 750 | 750 | 750 | 750 | ||
| 수직력 | N | 1000 | 1000 | 1000 | 1000 | ||
| 연면거리 | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| 기계적 수명 | 타임스 | 5000 | 5000 | 1000 | 5000 | ||
| 모터 액츄에이터 | 모델 | CJ | CJ | CJ | CJ | ||
| 모터 전압 | V | AC380、AC220、DC220、DC110 | |||||
| 전압 제어 루프 | V | AC380、AC220、DC220、DC110 | |||||
| 포인트, 마감시간 | s | 7±1 | |||||
| 인간 액추에이터 | 모델 | CS14 CS17 | |||||
| 전자기 잠금 전압 | V | AC220、DC220、DC110 | |||||
• 절연체: 균열, 손상 또는 먼지가 없습니다.
• 접점: 깨끗하고 은도금 표면이 손상되지 않았습니다.
• 패스너: 모든 볼트를 조였습니다.
• 메커니즘: 부드러운 회전; 움직이는 부품에 윤활유를 바르십시오.
• 절연체 수직도: 심(위치당 최대 3mm)으로 조정합니다.
• 3단계 동기화: 크랭크 암과 연결 로드를 조정합니다.
• 접촉 압력: 적절한 삽입과 압력을 보장합니다.
• 무부하 상태에서만 작동하십시오. 회로 차단기가 열려 있는지 확인하십시오.
• 수동 조작: 작동 핸들을 사용합니다. 과도한 힘을 피하십시오.
• 전동식 작동: 로컬/원격 제어를 사용합니다. 모니터 위치.
• 인터록: 인터록된 상태에서 강제로 조작하지 마십시오.
• 정기 점검: 1~2년마다.
• 절연체와 접점을 청소하십시오. 산업용 바셀린을 바르세요.
• 베어링과 변속기 부품에 윤활유를 바르십시오.
• 느슨한 볼트, 마모된 접점 및 절연체 손상을 점검하십시오.
• 단락 후: 즉시 검사하십시오.
• 작동할 수 없음: 인터록, 링크 걸림 또는 모터 결함을 확인하십시오.
• 비동기 단계: 교차 결합 로드를 조정합니다.
• 접점 과열: 청소하고 다시 조입니다. 은도금을 확인하세요.
A: 핵심 차이점은 정격 전류 전달 용량입니다. 1250A는 중부하 110kV에 적합합니다. 2000A는 고전류 주 변압기 들어오고 나가는 회로에 적합합니다. 는 구조, 절연등급, 설치치수 등은 기본적으로 동일합니다.
답: 그렇습니다. 연면 거리가 31.5mm/kV인 오염 방지(W형) 제품을 사용할 수 있습니다. 그들은 사용한다 오염 방지 도자기 절연체 또는 복합 절연체는 염수 분무 및 먼지 부식에 강합니다.
A: 우리는 선택 솔루션, 설치 도면, 현장 시운전 안내 및 무료 수리를 제공할 수 있습니다. 보증 기간 동안 서비스를 제공합니다. 표준 모델은 전력 요구 사항을 충족하기 위해 신속하게 제공됩니다. 그리드 프로젝트.
