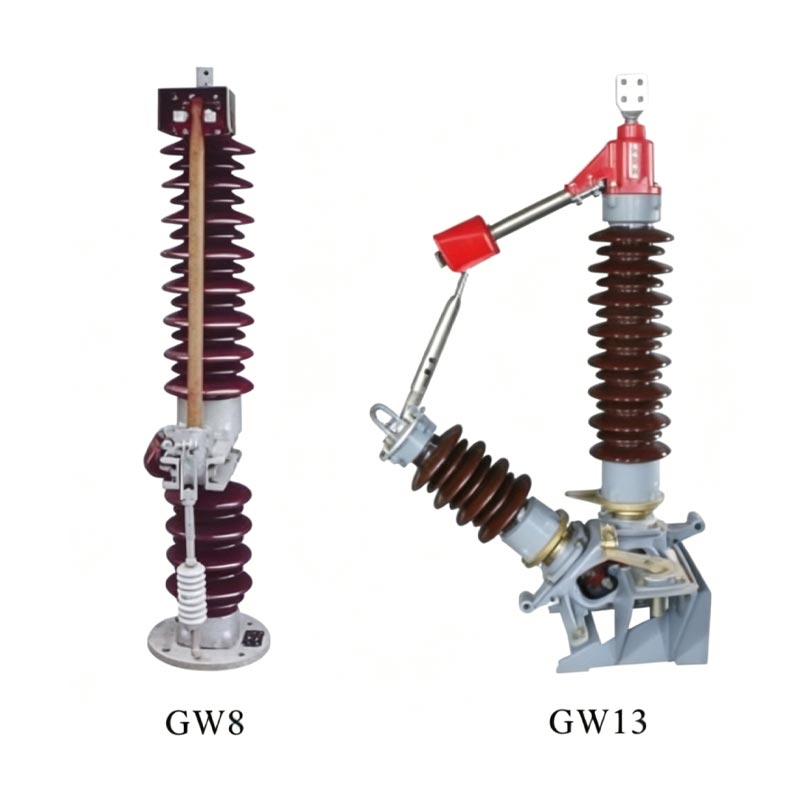

변압기 중성 접지 시스템용 Usune GW8 및 GW13 시리즈 고전압 단로기는 실외 고전압입니다. 변압기 중성점 접지 시스템용으로 특별히 설계된 전기 장비입니다. 50Hz/60Hz AC에 적합 시스템에서는 40.5kV, 72kV 및 110kV 전압 사양으로 제공됩니다. 핵심 기능은 안전하게 전환하는 것입니다. 무부하 조건에서 변압기 중성점 연결 상태, 전원 안전 요구 사항 충족 시스템 작동 모드 전환 및 장비 유지 관리.

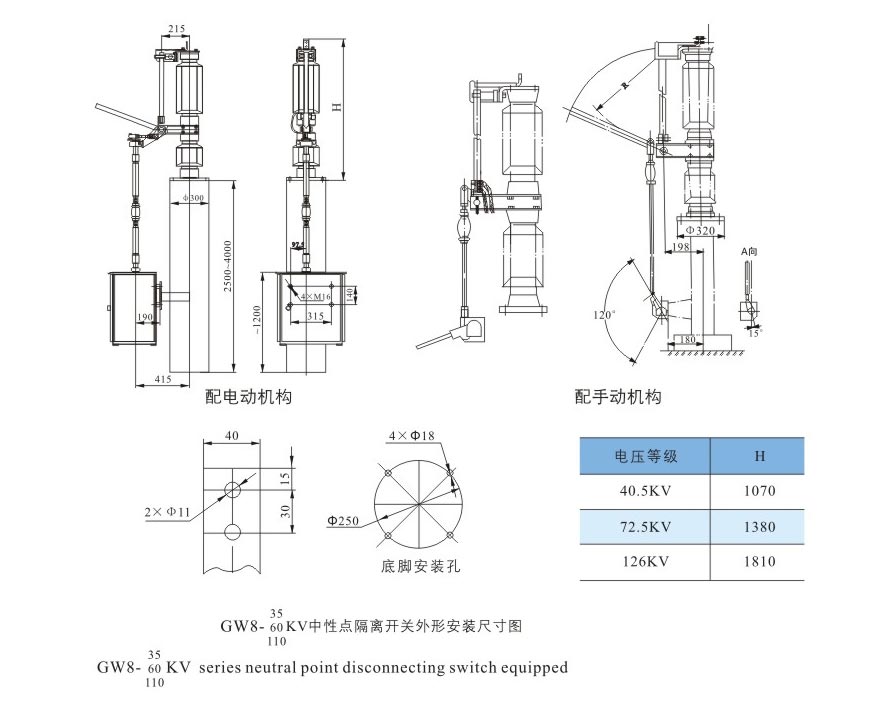

1. GW8 시리즈: CJ형 전기 작동 장치 또는 CS8형 수동 작동 장치를 장착할 수 있습니다. 기존 변전소의 중성점 접지 시나리오에 적합합니다.

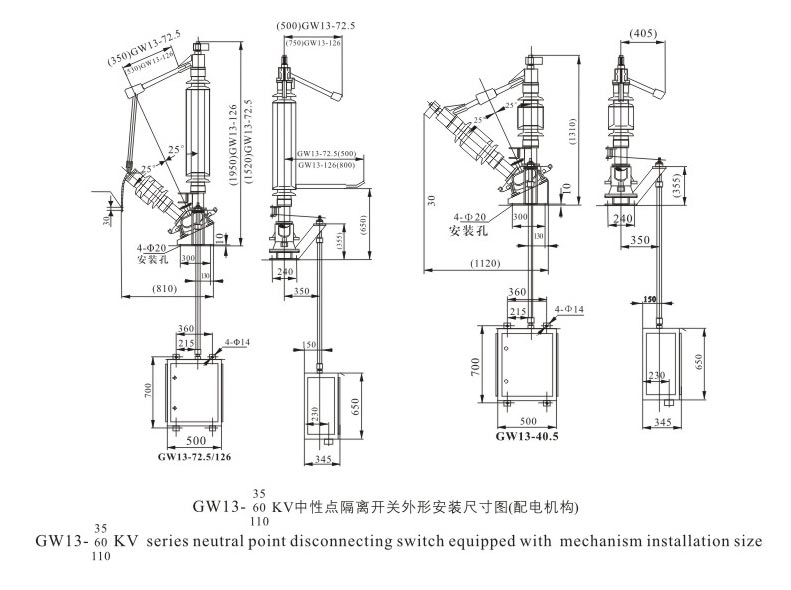

2. GW13 시리즈: CJ형 전기 작동 장치 또는 CS14형 수동 작동 장치 장착 가능 보다 유연한 작동과 높은 신뢰성을 제공하는 메커니즘입니다.
변압기 중성 접지 시스템용 GW8 및 GW13 시리즈 고전압 차단기는 단극 접지 시스템을 채택합니다. 주로 극 몸체와 작동 메커니즘으로 구성된 구조.
베이스, 포스트 절연체, 전도성 암, 접점 등을 포함합니다. 포스트 절연체는 안정적인 전기를 제공합니다. 절연체, 전도성 암 및 접점이 주 전도성 회로를 형성하고 베이스가 안정성을 보장합니다. 설치.
연결 장치를 통해 전도성 암을 회전시켜 단로기의 개폐 동작을 실현합니다. 스위치. 정확한 위치 지정과 안정적인 작동으로 개봉 후 명확하고 안정적인 분리가 보장됩니다.
고품질의 절연재료와 정밀한 접점설계를 활용하여 절연강도가 우수하고, 아크 소화 성능으로 안전한 무부하 스위칭을 보장합니다.
전기 및 수동 운전 모드를 모두 지원하여 자동 제어 및 현장 수동 운전에 적합 다양한 시나리오의 요구 사항.
실외 사용을 위해 특별히 설계되었으며 고온 및 저온, 습도, 부식 및 오염에 강합니다. 다양한 혹독한 실외 환경에 적합합니다.
엄격한 자재 선택 및 공정 관리와 포괄적인 품질 관리 시스템이 결합되어 낮은 고장률과 장기간 안정적인 작동.
컴팩트한 구조, 쉬운 설치 및 유지 관리, 후속 작업 및 유지 관리를 효과적으로 줄여줍니다. 비용.

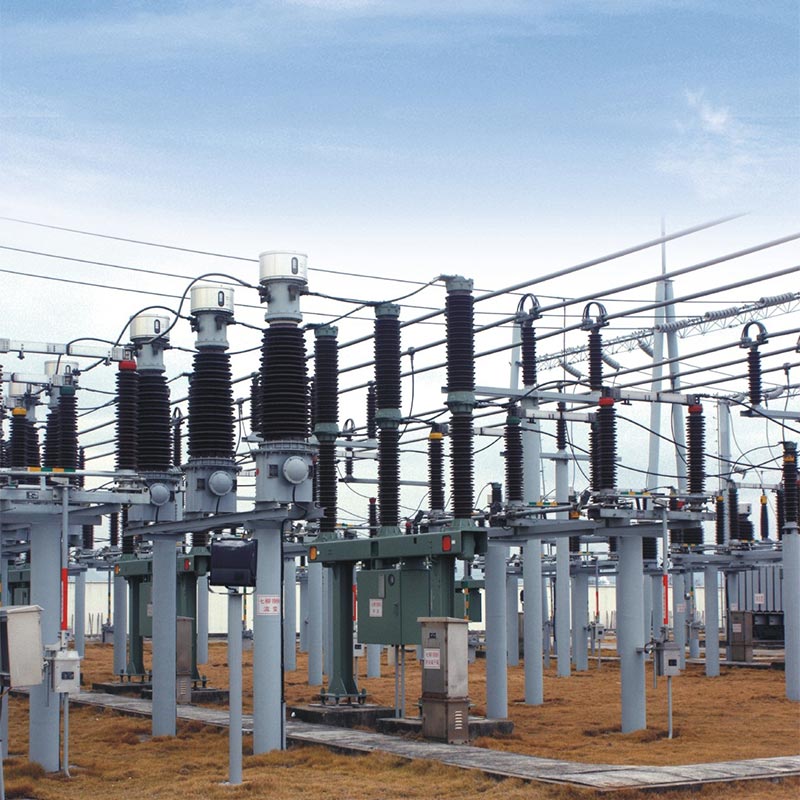

중국 동부의 220kV 도시 중앙 변전소는 변압기용 Usune GW8-110kV 고전압 단로기를 사용합니다. 주 변압기용 중성 접지 시스템. 이 변전소는 도시에 전력 공급을 담당합니다. 매우 높은 장비 신뢰성과 안전성이 요구되는 센터입니다. 2022년 시운전 이후 장비는 수천 건의 중성점 전환 작업을 성공적으로 완료했습니다. 연간 유지보수 및 그리드 기간 동안 작동 모드 조정, 유연한 작동 및 안정적인 접촉 성능을 통해 유지보수 인력의 개인 안전과 전력망의 안정적인 작동을 보장합니다.
중국 북서부에 있는 대규모 풍력 발전소 변전소는 변압기 중성점 접지 시스템으로 Usune GW13-72kV 고전압 차단 장치를 선택했습니다. 이 지역은 기온차가 크고 바람이 많이 부는 등 자연조건이 혹독합니다. 모래 폭풍과 높은 고도. 옥외적응성과 부식성이 뛰어난 GW13 시리즈 제품 저항은 3년 넘게 안정적으로 운영되어 풍력 발전소 변압기와 효과적으로 협력하고 있습니다. 풍력발전의 안전하고 안정적인 운영을 보장하는 중성점 접지 보호 시스템 시스템과 전기의 원활한 그리드 연결.
| 목 | 단위 | GW8 | GW13 | |||||
| 모델 | GW8 | GW13 | ||||||
| 정격전압 | kV | 40.5 | 72.5 | 126 | 40.5 | 72.5 | 126 | |
| 1min 상용주파 내전압 | kV | 85 | 140 | 230 | 85 | 160 | 230 | |
| 번개 전류 내전압 | kV | 185 | 325 | 550 | 185 | 350 | 550 | |
| 정격전류 | A | 630 | 630、1250 | |||||
| 정격 단시간 내전류 | kA/s | 4월 25일 | 31.5/4 | |||||
| 정격 피크 내전류 | 카 | 63 | 80 | |||||
| 정격 기계적 단자 부하(레벨) | N | 750 | 750 | 1000 | 750 | 1000 | 1250 | |
| 모터 액츄에이터 | 모델 | CJ | CJ | |||||
| 모터 전압 | V | AC380、AC220、DC220、DC110 | AC380、AC220、DC220、DC110 | |||||
| 전압 제어 루프 | V | AC380、AC220、DC220、DC110 | AC380、AC220、DC220、DC110 | |||||
| 포인트, 마감시간 | s | 7±1 | 7±1 | |||||
| 출력 각도 | 180° | 180° | ||||||
| 인간 액추에이터 | 모델 | CS8-5 | CS14 | |||||
| 전압 제어 루프 | V | AC220 | AC220 | |||||
A: 핵심 차이점은 일치하는 작동 메커니즘과 일부 구조 설계에 있습니다. GW8 시리즈는 CJ형 전기 메커니즘 또는 CS8형 수동 메커니즘을 갖추고 있습니다. GW13 시리즈에는 CJ형 전기 메커니즘 또는 CS14형 수동 메커니즘. 구조적으로 최적화된 회전접점이 특징입니다. 향상된 자체 청소 기능과 열악한 실외 환경에 대한 더 나은 적합성을 제공하는 디자인입니다.
답: 그렇습니다. 이 시리즈는 강력한 환경 적응성을 갖춘 실외 사용을 위해 특별히 설계되었습니다. 그것은 작동할 수 있습니다 일반적으로 고도 1000m 이하(더 높은 고도는 맞춤화 가능) 및 -40℃ ~ +40℃ 범위의 온도에서 사용됩니다. 그것 내습성, 내오염성, 내식성이 우수합니다. 특수 부식 방지 및 사용자 요구 사항에 따라 결빙 방지 처리가 제공될 수 있습니다.
Usune GW8 및 GW13 시리즈 변압기(변압기 중성 접지 시스템용 고전압 차단 장치)는 다음과 같습니다. 첨단 기술, 신뢰할 수 있는 품질, 우수한 성능이 통합된 고품질 제품입니다. 로서 중국의 전문 제조 업체 및 공급 업체인 Usune은 항상 품질 우선 원칙을 고수합니다. 고객을 최우선으로 전 세계에 안전하고 신뢰할 수 있으며 효율적인 고전압 전기 장비 솔루션을 제공합니다. 전력 시스템 고객. 그 중 중성점 접지 차단 스위치 제품이 널리 보급되었습니다. 풍부한 실무적 응용 경험과 포괄적인 애프터 서비스.
