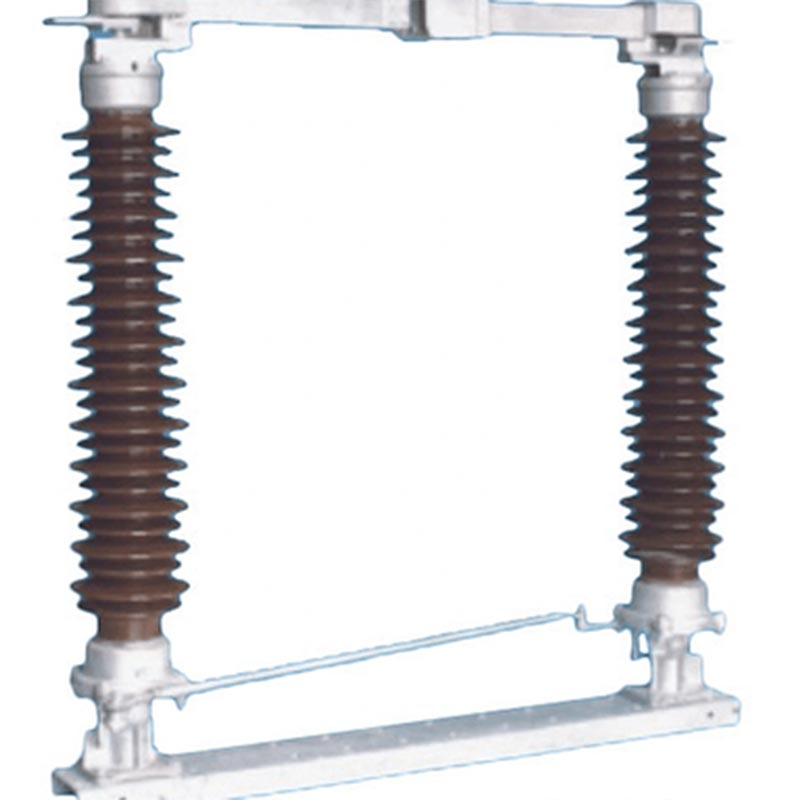

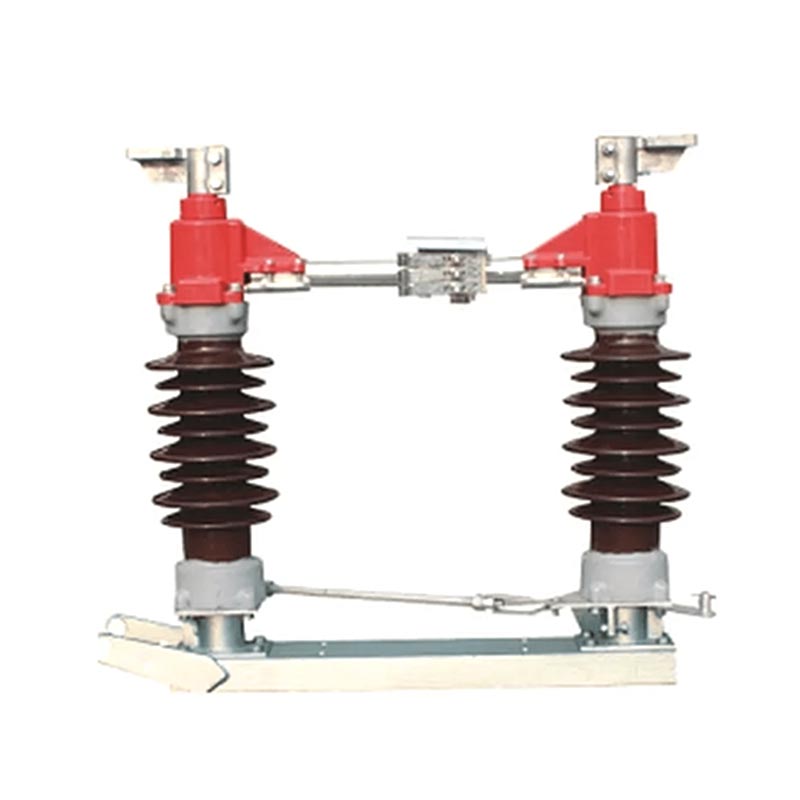

Usune GW4 시리즈 옥외 변전소 단로기 스위치는 독립적으로 개발된 핵심 제품이며 우수네에서 제조. 정격 주파수 50Hz, 정격 전압 35kV의 AC 회로에 적합합니다. 170kV. 무부하 상태에서 회로를 개폐하는데 주로 사용되며 필수적인 안전 장치입니다. 송전 및 배전 시스템의 구성 요소. 파생상품의 기본 단위로도 사용 가능 동일한 시리즈에서 다양한 프로젝트 요구 사항을 충족할 수 있는 강력한 확장성을 제공합니다.
실외 변전소 단로기 스위치는 수평 회전 스위칭 구조를 채택하여 안정적인 기능을 제공합니다. 기계적 성능, 높은 절연 수준, 강한 내오염성, 편리한 설치 및 유지 보수. 전원 공급 장치를 효과적으로 분리하고 전기 장비 유지 관리의 안전을 보장하며 무부하 스위칭 작동을 완료하여 높은 온도와 같은 다양한 열악한 실외 환경에 적합합니다. 고도, 저온 및 심한 오염.
1. 전원 절연: 전력망에서 장비를 효과적으로 분리하여 유지 관리의 안전을 보장합니다.
인력 및 장비;
2. 장기 부하 용량 : 정격 부하 전류를 장기간 안정적으로 전달할 수 있어 지속적인 전력을 보장합니다.
공급;
3. 무부하 스위칭 : 무부하 선로 및 변압기의 무부하 스위칭은 물론 부스바 스위칭까지 완료
운영, 전력망의 유연한 조정 요구 사항 충족;
4. 접지 보호: 안정적인 회로 접지를 달성하기 위해 필요에 따라 접지 스위치로 구성할 수 있습니다.
운영 안전성을 더욱 강화합니다.
제품 품질과 작동 안전을 보장하기 위해 Usune GW4 시리즈는 국제 규정을 엄격히 준수합니다. IEC 62271-102 "고전압 AC 차단 스위치 및 접지 스위치"를 포함한 권위 있는 표준 및 IEC 60694 "고전압 개폐 장치 및 제어 장치에 대한 일반 기술 조건". 공장에서는 다음을 구현합니다. 엄격한 품질 검사 과정. 각 제품은 출고 전 포괄적인 성능 테스트를 거칩니다. 모든 매개변수가 표준 요구 사항을 충족하는지 확인하는 공장입니다.
제품 기술 매개변수Usune GW4 시리즈에는 GW4(A)-35(D)(W), GW4(A)-126(D)(W), 및 GW4(A)-170(D)(W)(정격 전류 범위는 630A ~ 2500A이며 다양한 전압 레벨 및 부하에 적합) 시나리오. 핵심 기술 매개변수(핵심 지표)는 다음과 같습니다:
| 모델 시리즈 | 정격전압(kV) | 정격전류(A) | 정격 단시간 전류(kA/s) | 낙뢰 충격 내전압(kV) | 주회로 저항(μΩ) |
| GW4(A)-35(D)(W) | 35 | 630-2500 | 20/4 - 40/4 | 170 - 118 | 50 - 80 |
| GW4(A)-126(D)(W) | 126 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
| GW4(A)-170(D)(W) | 150 | 630-2500 | 20/4 - 50/3 | 200 - 115 | 50 - 125 |
또한 제품에는 CS11, CS17D, CS14G 수동 조작 메커니즘과 CJ2 전기가 장착되어 있습니다. 작동 메커니즘. 보조 스위치 구성은 메커니즘 유형에 따라 최적화되어 있습니다. 유연하고 안정적인 작동.
이중 밀봉 설계, 샤프트 어셈블리는 두 개의 레이디얼 볼 베어링에 의해 지지되어 효과적으로 방지합니다. 습기, 먼지, 유해가스의 침입.
중간 접점은 자체 작동 접점 핑거를 사용하므로 스프링이 필요하지 않습니다. 그것은 그 자체에 의존한다. 신축성이 있어 접점을 클램핑하여 안정적인 접점을 보장하고 유지 관리 비용을 절감합니다.
주 전도 회로와 접지 스위치에는 연동 메커니즘이 장착되어 있습니다. 주회로가 닫혀 있으면 접지 스위치가 닫히지 않으며, 그 반대의 경우도 마찬가지이므로 오작동을 방지할 수 있습니다.
출력 베이스 내부의 유연한 연결부는 전도성 막대와 단자판에 단단히 고정됩니다. 오일 프리 자체 윤활 베어링은 원활한 회전을 보장하고 서비스 수명을 연장합니다.
Usune은 고전압 전기 장비 설계 분야에서 다년간의 경험을 보유한 전문 R&D 팀을 보유하고 있습니다. 는 GW4 시리즈 전도성 부품 구조는 국가 실용 신안 특허를 획득했습니다. 접촉 손가락은 고강도, 고전도, 고탄성 신소재를 사용하여 스프링 부식 등의 문제를 방지하고, 열 어닐링으로 인해 조임력이 감소하고 접촉 저항이 증가합니다.
GW4 시리즈는 성숙한 생산 기술과 안정적인 성능으로 수년 동안 시장에 출시되었습니다. 회전 구성 요소는 유지 관리가 필요 없는 설계를 특징으로 하며 변속기 부품은 쌍을 이루는 스테인리스 스틸 핀을 사용합니다. 이황화 몰리브덴 함유 나일론 부싱 포함. 강철 부품은 용융 아연 도금 처리를 거쳐 매끈함을 보장합니다. 작동 및 장기 녹 방지.
전문 제조업체로서 Usune은 생산 과정에서 국제 표준을 엄격하게 준수합니다. 는 공장은 원자재 조달부터 전 과정을 감독하는 포괄적인 품질 관리 시스템을 자랑합니다. 제품 조립 및 테스트까지. 제품은 수많은 권위 있는 테스트와 인증을 통과했으며, 성능은 업계에서 널리 인정받고 있습니다.
Usune은 고객 만족을 최우선으로 포괄적인 사전 판매 상담, 설치 안내 및 서비스를 제공합니다. 판매 후 유지 보수 서비스. 제품의 수명이 길고 유지 관리 비용이 낮으며 공장 고객의 우려 사항을 해결하기 위해 포괄적인 애프터 서비스 지원을 제공합니다.
Usune GW4 시리즈 실외 변전소 단로기 스위치는 열악한 실외 환경을 위해 설계되었습니다. 강한 환경 적응성. 작동 조건은 다음 요구 사항을 충족해야 합니다. 고도는 다음을 초과하지 않아야 합니다. 2000m; 주변 온도 -40℃ ~ +40℃; 풍속은 34m/s를 초과하지 않습니다. 지진 강도는 8도를 초과하지 않습니다. 결빙 두께는 10mm를 초과하지 않습니다. 심한 먼지, 화학적 부식, 강한 진동이 없으며 가연성/폭발성 위험; 그리고 수평 설치 기초. 이용자의 사용환경이 기준을 초과하는 경우 위의 요구 사항에 따라 맞춤형 솔루션을 Usune과 협상할 수 있습니다.

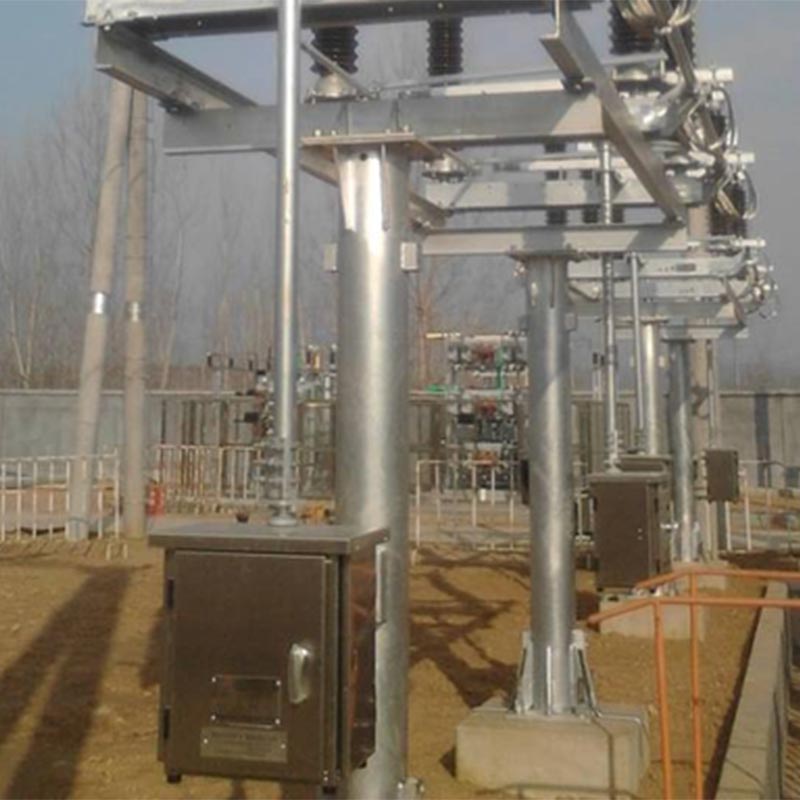

프로젝트 이름: 중국 북부 110kV 옥외 변전소 개조 프로젝트
프로젝트 배경: 이 변전소는 혹독한 겨울을 겪는 중국 북부 도시에 위치하고 있습니다. 기온 -35℃), 강풍이 자주 불고 있습니다. 원래 단로기 스위치는 저온 불량으로 어려움을 겪었습니다. 저항, 불안정한 작동 및 높은 유지 관리 비용. 종합적인 비교를 거쳐 프로젝트 팀은 Usune GW4-126(D)(W)/1250 실외 변전소 단로기 스위치를 선택했습니다. Usune에서 완전한 제품을 제공했습니다. 제품군 및 설치 안내 서비스.
적용결과: 제품은 시운전 후 3년간 안정적으로 작동하며 우수한 성능을 입증했습니다. 저온 저항 및 바람 저항. 개폐 작업은 유연하고 안정적입니다. 는 자가 세척 접점 기능으로 먼지, 눈 쌓임으로 인한 접점 불량을 효과적으로 방지합니다. 유지 관리가 필요 없는 설계로 변전소의 일일 유지 관리 작업량이 줄어듭니다. 프로젝트 소유자는 매우 Usune 제품의 성능과 애프터 서비스를 인정하고 장기적인 협력을 체결했습니다. Usune과 계약을 맺고 후속 변전소 개조 프로젝트의 지정 제조업체로 지정했습니다.
A1: 먼저 커넥팅로드의 변형 여부, 조인트의 헐거움 여부, 클램프가 느슨하거나 미끄러집니다. 변형된 커넥팅 로드를 교체해야 합니다. 느슨한 조인트와 클램프는 설명서에 명시된 토크에 따라 토크 렌치로 조였습니다(표 5 참조). 매뉴얼의 경우 작동 토크가 크게 증가하는 것은 회전 부품의 윤활유가 마르거나 부품의 녹이 원인일 수 있습니다. 샤프트 핀. 원활한 작동을 보장하려면 회전 부품을 청소하고 윤활하십시오.
A2: 본 제품은 유지보수가 필요 없도록 설계되었으나, 정기적인 점검 및 유지보수를 권장합니다. 장기적으로 안정적인 운영: 2년마다 간단한 현장 점검을 실시해야 합니다. 서비스가 중단되었을 때, 유지보수는 5년마다 또는 2000회 작동마다 수행해야 합니다. 대대적인 정밀검사는 매년 수행되어야 합니다 10년 또는 5000회 작동마다. 주요 유지 관리 사항은 다음과 같습니다: 기계 부품의 무결성 확인 및 절연체, 주 전도성 회로의 저항 측정, 볼트 조임 확인 및 테스트 보조스위치 및 연동전기부품의 작동상태.
1. 제품 공급 완전성: 각 Usune GW4 시리즈 분리 스위치 및 접지 스위치는 함께 제공됩니다. 제품 인증서와 함께 사용자가 주문한 설치 액세서리 및 작동 메커니즘, 원활한 설치와 사용을 보장하기 위해 설치 및 작동 설명서와 액세서리 목록을 제공합니다.
2. 주문 방법주문 시 제품 모델, 이름, 정격 전류, 정격 전압 등을 명시하십시오. 접지 스위치가 구성되었습니다(단일 접지/이중 접지). 운영 유형, 모델 및 이름 메커니즘; 전자기 잠금 장치의 전원 공급 장치 및 정격 전압(있는 경우) 모델 및 제어 전압 전기 작동 메커니즘(있는 경우). 특별한 기술 문서나 설치 액세서리가 필요한 경우, 주문시 지정하십시오.
1. 손가락 터치 베이스
2. 손가락 터치
3. 자기 잠금 플레이트
4. 볼트
5. 연락처
그림 2 주요 전기 접점의 개략도
1. 접지 나이프 정적 접촉 헤드
2. 손가락 접촉
3. 포지셔닝 플레이트
4. 접지 나이프 튜브
그림 3 접지 튜브와 포지셔닝 플레이트의 위치에 대한 개략도
그림 4 호이스팅 다이어그램
공장, 우리는 우리의 가격이 합리적이고 경쟁력이 있다는 것을 보장할 수 있습니다.
일반적으로 귀하의 문의를 받은 후 24시간 이내에 견적을 드립니다.
네, 물론 OEM을 받아들입니다.
리드타임은 주문 수량에 따라 다르며, 일반적으로 결제를 받은 후 15~20일 이내입니다.
모든 제품은 부속품부터 검사를 진행하며, 출고 전 정기 테스트를 진행합니다. 우리 공장.
품질 문제에 대한 사진이나 비디오를 촬영하여 확인 및 확인을 위해 당사에 보내주시면 1-3일 이내에 만족스러운 솔루션을 제공해 드립니다.
배송일로부터 12개월입니다.
● 당사는 14년 이상 해당 분야에 전문화되어 있으며 경험이 풍부한 R&D 팀이 설계를 담당하고 있습니다.
고객의 특별한 요구에 따라 각 프로젝트에 대한 개발 작업을 수행합니다.
● 우리는 부품부터 완제품까지 매우 엄격한 QC 절차를 가지고 있습니다.
● 꾸준한 생산 기간은 15~20일 이내입니다.
● 우리는 제품에 대한 전체 테스트 보고서를 보유하고 있습니다.
● One Step 솔루션을 제공합니다.
