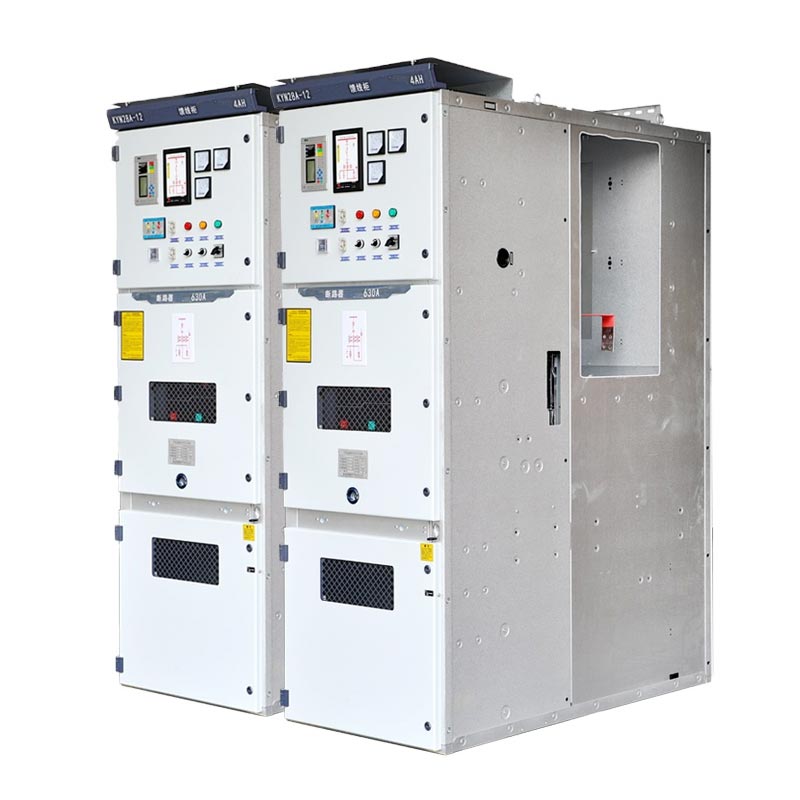

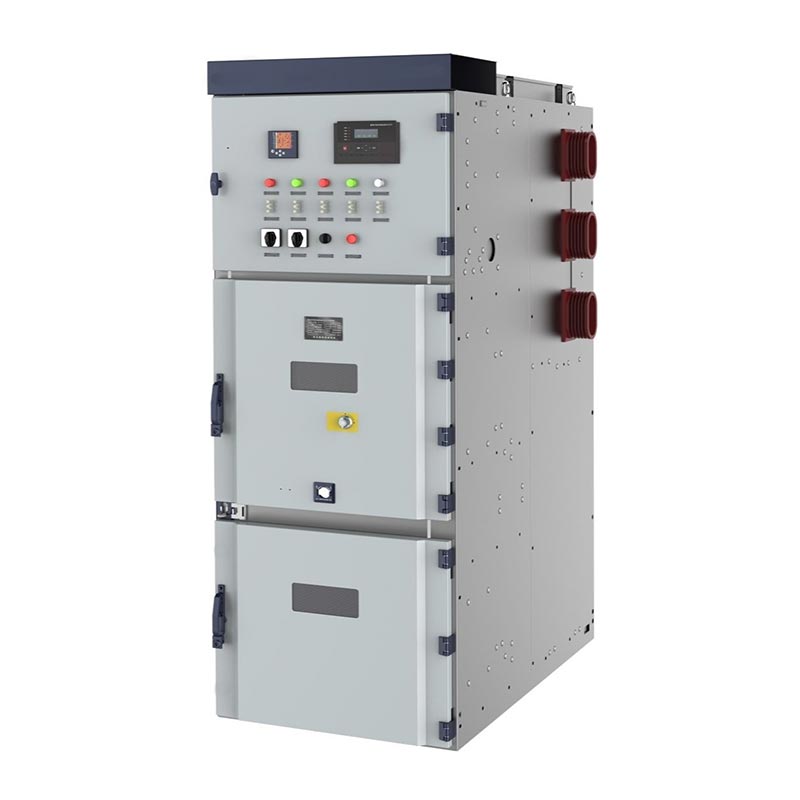

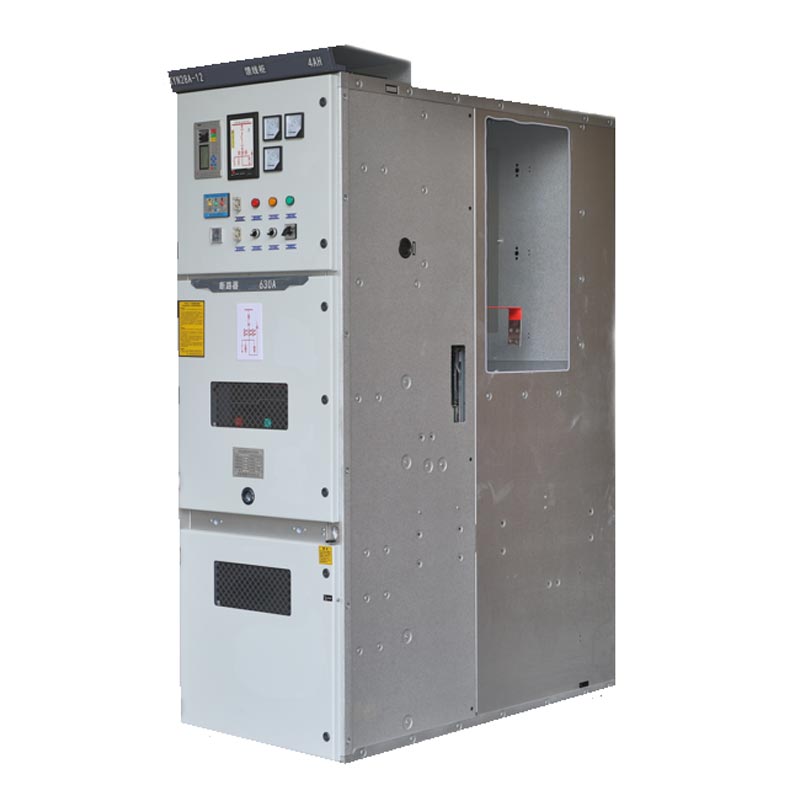

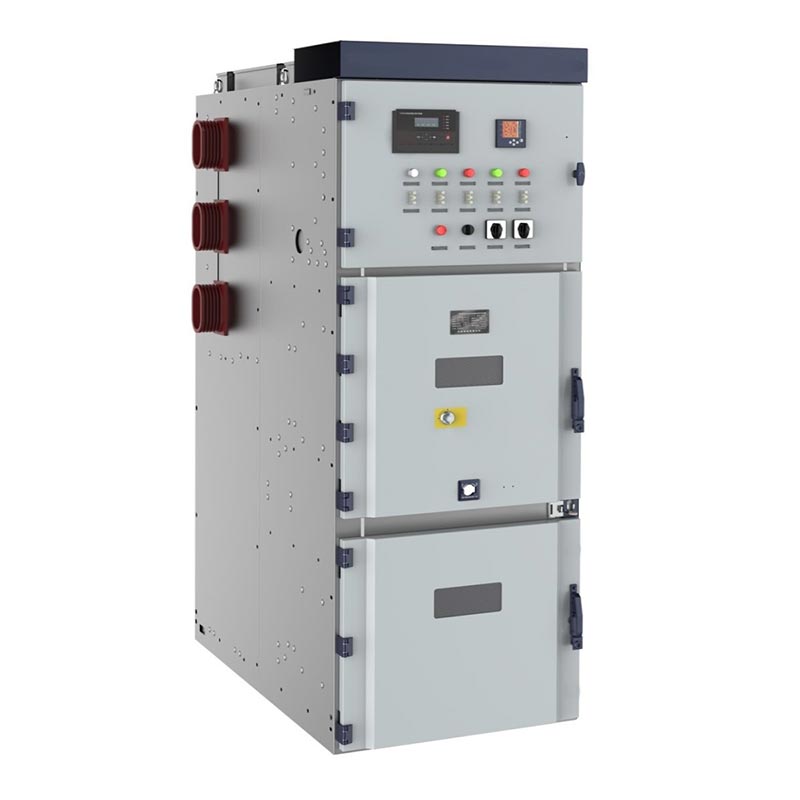

Usune Kyn28 개폐 장치 24kV는 정격을 갖춘 실내 금속 피복 인출형 중전압 진공 개폐 장치입니다. 13.8kV, 17.5kV, 20kV 및 24kV의 주류 레벨을 포괄하는 전압. 3상 AC 50/60Hz용으로 특별히 설계됨 전력시스템의 핵심기능은 효율적인 전력수신과 정확한 배전, 실시간 전력공급이 가능합니다. 회로 제어, 고장 보호, 작동 상태 모니터링. Usune의 14년간의 벤치마크 제품으로 중전압 전기 분야에서의 경험을 바탕으로 성숙한 구조와 첨단 기술을 통합한 디자인, 작동 및 유지 관리의 용이성과 전기 성능의 균형을 맞추고 필수 중간 전압을 완벽하게 충족합니다. 전력, 산업, 건축 분야의 배전 요구 사항.
저전압 배전반
중압 배전반
Kyn28 Switchgear 24kV는 여러 권위 있는 국내 및 국제 기술 표준을 엄격하게 준수합니다. 설계, 생산 및 테스트 프로세스 전반에 걸쳐 규정 준수를 보장합니다. 핵심 표준은 다음과 같습니다.
- 국가 표준: GB3906-2006 "3.6-40.5kV AC 금속 폐쇄 개폐 장치 및 제어 장치", GB/T11022 "일반
고전압 개폐 장치 및 제어 장치에 대한 기술 요구 사항", DL/T404 "주문을 위한 기술 조건
실내 AC 고전압 배전반 "
- 국제 표준 : IEC62271-200 "정격 전압이 1kV 이상인 AC 금속 폐쇄 개폐 장치 및 제어 장치
52kV 이하"
1. 온도: -15℃~40℃; 습도: 일일 평균 ≤95%, 월 평균 ≤90%
2. 고도 1000m 이하, 진도 8도 이하
3. 부식성, 가연성 가스가 없고 빈번한 진동이 없습니다. 특별한 작동 조건을 맞춤 설정할 수 있습니다.
협상시.

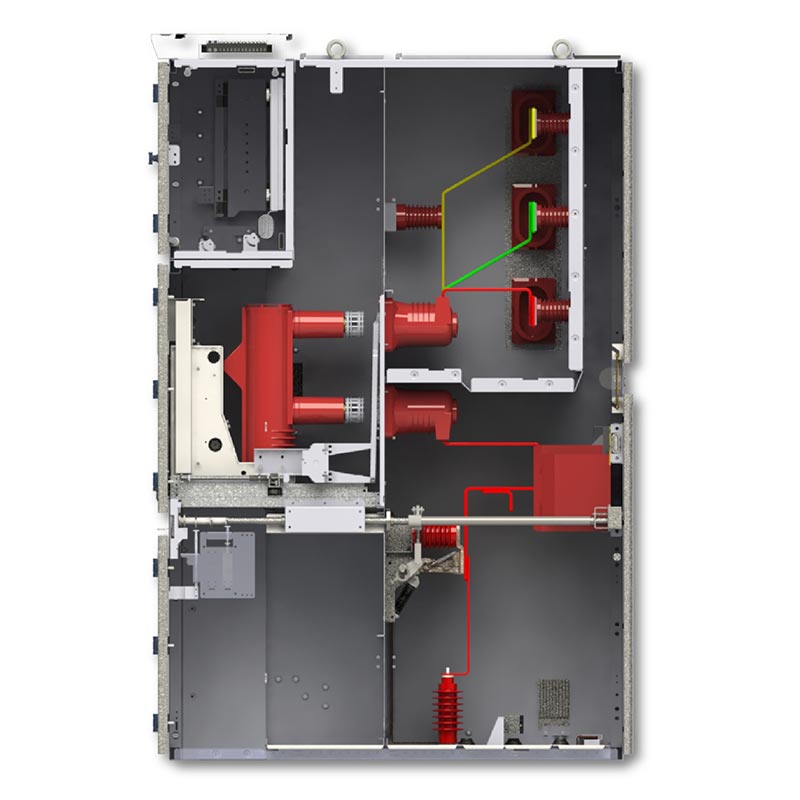

1. 기갑 밀폐형 구조: 독립적으로 분할된 기능실은 전기 아크를 격리하여 안전성을 향상시킵니다.
2. 이동식 손수레: 구성 요소 교체 및 유지 관리가 용이하고 가동 시간이 단축됩니다.
3. 이중 연동: 5중 보호 기능을 제공하여 오작동을 방지합니다.
4. 진공 아크 소화: 강력한 아크 소화 기능, 긴 수명, 빈번한 작동에 적합합니다.
5. 압력 방출 채널: 오류 발생 시 방향성 압력 방출로 주변 장비를 보호합니다.
| 매개변수 카테고리 | 핵심 지표 |
| 정격전압 | 13.8kV, 17.5kV, 20kV, 24kV |
| 정격 주파수 | 50Hz/60Hz |
| 정격전류 | 630A~3150A |
| 정격 단락 차단 전류 | 25kA~50kA |
| 보호 수준 | IP4X(캐비닛), IP2X(컴파트먼트 사이) |
| 목 | 단위 | 매개변수 | |
| 정격전압 | kV | 24 | |
| 정격 주파수 | 헤르츠 | 50 | |
| 차단기의 정격 전류 | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| 스위치 캐비닛의 정격 전류 | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| 정격 동적 전류(4s) | 카 | 16, 20, 25, 31.5, 40, 50 | |
| 정격 정상 전류(피크) | 카 | 40, 50, 63, 80, 100, 125 | |
| 정격 단락 차단 전류 | 카 | 16, 20, 25, 31.5, 40, 50 | |
| 정격 단락 전류 만들기 | 카 | 40, 50, 63, 80, 100, 125 | |
| 1min 상용주파 내전압 | 극-극, 극-지구 | kV | 65 |
| 격리 거리를 넘어서 | kV | 79 | |
| 낙뢰 충격 내전압(피크) | 극-극, 극-지구 | kV | 125 |
| 격리 거리를 넘어서 | kV | 145 | |
| 보호 수준 | 인클로저용 IP4X, 격리실 및 회로 차단기실 개방용 IP2X | ||
| 참고: CT의 단락 용량은 별도로 고려해야 합니다. | |||
사례 1: 동남아시아 대규모 화학 산업 단지의 배전 프로젝트. 우수네는 프로로서 제조업체는 이 단지에 82개의 스위치기어 패널을 제공했으며 성능 저하 없이 무거운 부하에 적합합니다. 3년 연속 운영 끝에 현지 벤치마크로 자리잡았습니다.
사례 2: 중국 초고층 상업단지의 배전사업. 428m 슈퍼에 적용 고층 지하 변전소는 컴팩트한 디자인과 높은 보호 기능을 갖추고 있어 밀폐된 환경에 적합합니다. 하루 10만 명이 넘는 유동인구를 위한 안정적인 전력 공급.
1. 전문성: 14년간의 깊은 재배 경험, 독립적인 R&D 및 맞춤형 생산 능력 보유
능력.
2. 엄격한 품질 관리: 전체 프로세스 품질 검사, 각 장치에는 완전한 테스트 보고서가 함께 제공됩니다.
3. 효율적인 배송: 표준 주문은 15~20일 내에 배송되며 긴급한 요구 사항에 맞춰 조정할 수 있습니다.
4. 맞춤화 서비스: 개별 요구 사항을 충족하기 위해 OEM, 로고 및 매개변수 맞춤화를 지원합니다.
5. 판매 후 보증: 12개월 보증, 판매 후 응답 및 1-3일 이내에 해결.
성숙한 기술과 안정적인 성능을 갖춘 Usune Kyn28 Switchgear 24kV가 선호되고 있습니다. 전 세계적으로 중간 전압 배전을 위한 선택입니다. 중국 공급망의 장점을 활용하고 직접 공장 공급을 통해 Usune은 전문 제조업체이자 신뢰할 수 있는 공급업체로 자리매김하여 글로벌 전력 인프라 개발.
