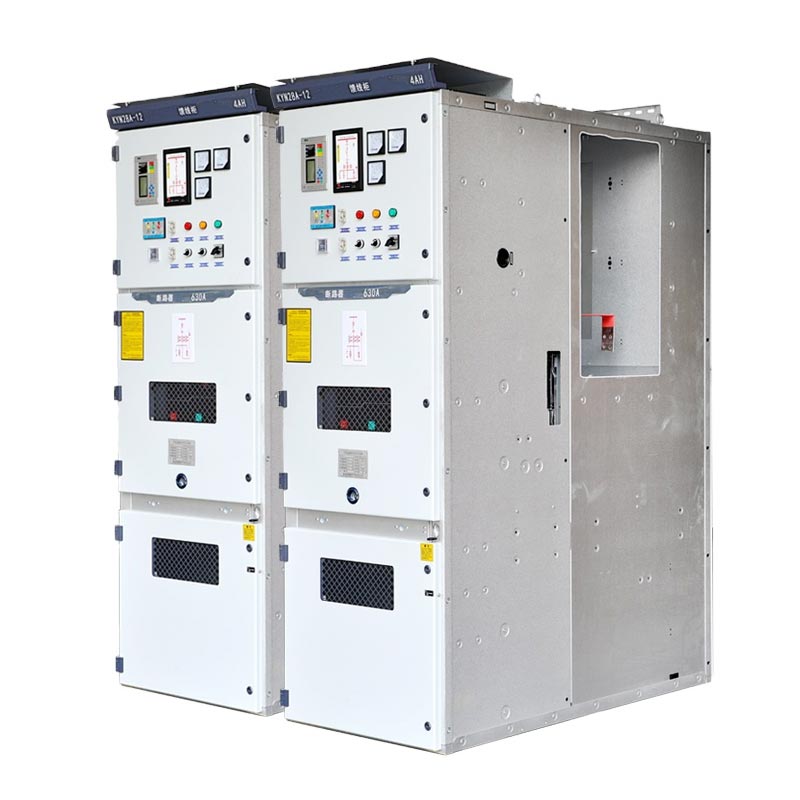

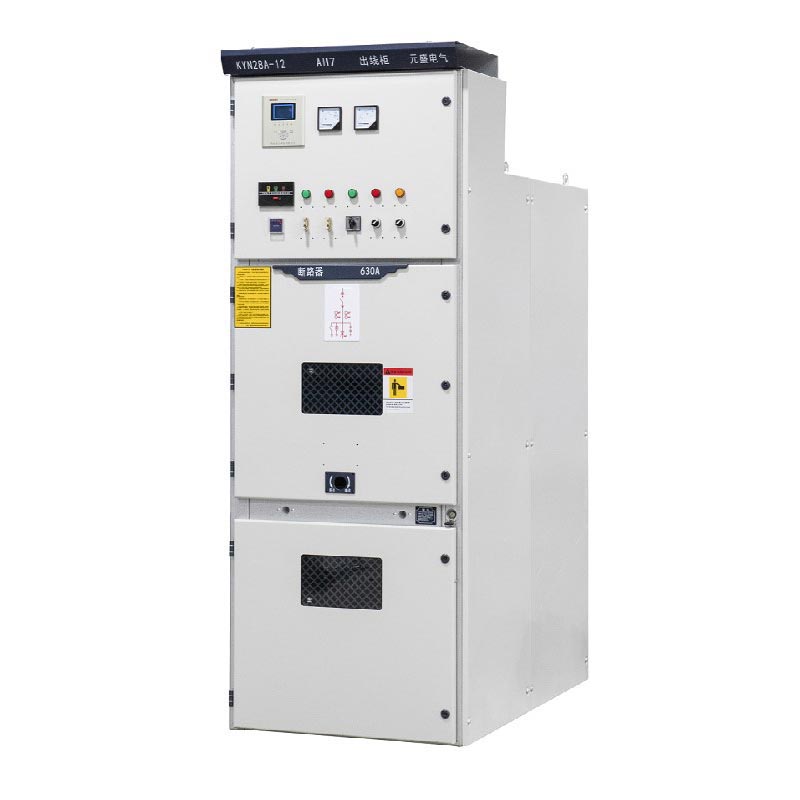

11kV MV Vcb 패널은 산업 등급의 고신뢰성 중전압 배전 장치로 자리잡고 있습니다. 장비, 11kV 이하 전압 시스템에 적합하며 단일 버스바, 세그먼트화된 단일 버스바 또는 이중 버스바에 사용할 수 있습니다. 부스바 아키텍처. IEC 60298, IEC 694, GB3906-2006 및 독일 DIN VDE 0670과 같은 표준을 엄격하게 준수합니다. 그리고 전체 프로세스에 걸쳐 표준화된 관리로 인증된 ISO 경영 시스템입니다.
저전압 배전반
중압 배전반
정격전압 11kV(3.6~12kV 호환), 삼상교류 50/60Hz, 정격전류 630A~2500A(맞춤형), 단락 차단 전류 25kA~40kA, 보호 수준 IP4X(외함), 다중 시스템과 호환 가능 아키텍처.

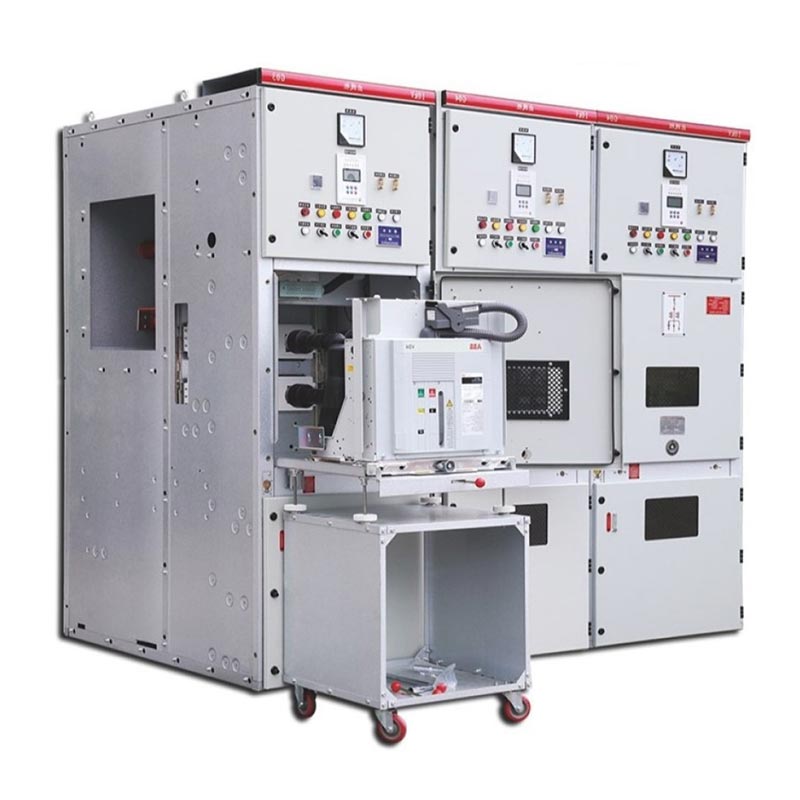

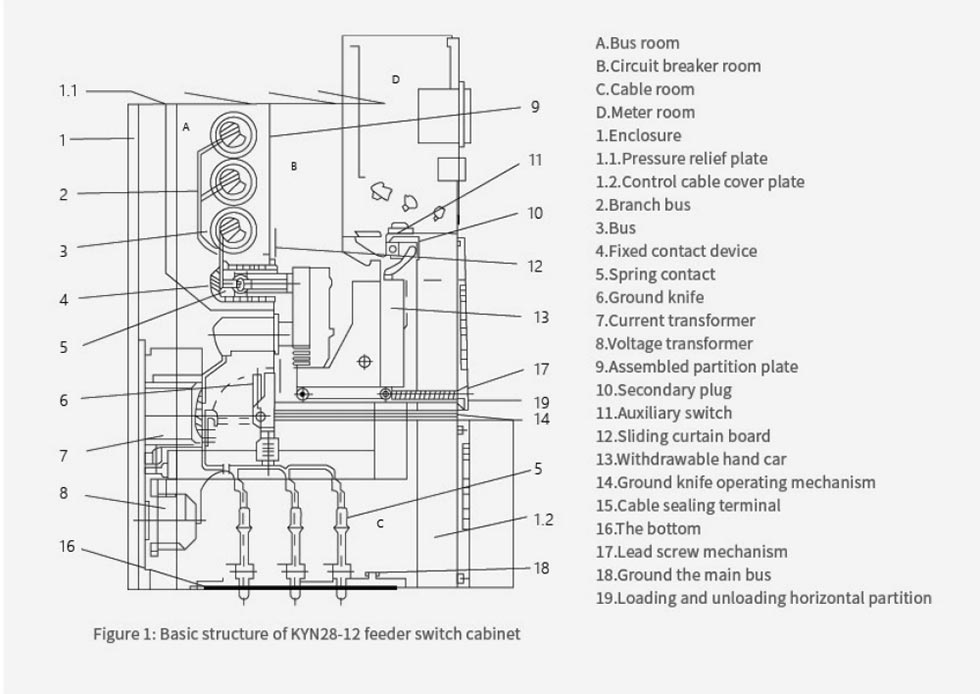

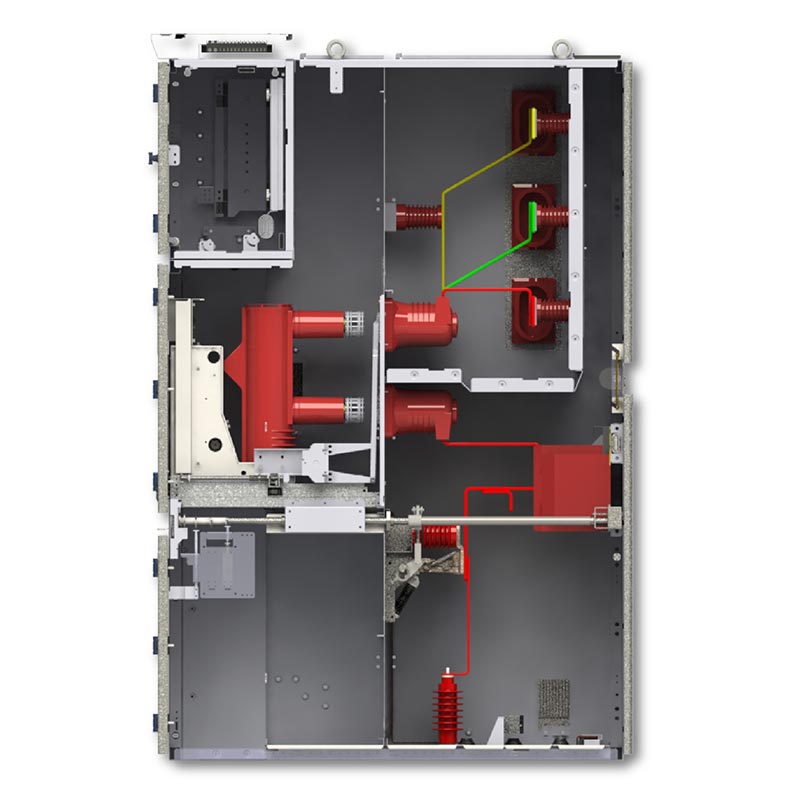

금속으로 마감된 인출형 구조, 4개의 독립적인 수납공간, 손쉬운 유지 관리를 위해 중앙에 위치한 손수레; 포괄적인 5가지 안전 연동 시스템, 기계 + 전기 이중 보호 기능을 갖추고 있으며, 오작동 제거; 다양한 실내 작업 조건에 적합한 강력한 환경 적응성.
1. 신뢰할 수 있는 성능: 빠른 응답, 긴 기계적 수명, 빈번한 작업에 적합한 진공 회로 차단기 여러 시나리오에서의 작동;
2. 안전하고 편리함: 완전 밀폐형 보호, 효율적인 유지 관리를 위한 손수레 설계, 지능형 지원 원격 작동 및 유지 관리;
3. 글로벌 품질: 중국 기반 제조업체, 표준화된 공장은 생산 능력과 품질을 보장합니다. 로서 고품질 공급 업체, 여러 지역으로 수출하고 전체주기 서비스를 제공합니다.
1. 사업배경 : 본 변전소는 안정적인 11kV 전력을 필요로 하는 지역 내 핵심 전력공급 허브이다. 주변 산업단지와 주거지역에 공급합니다. 장비는 높은 신뢰성과 규정을 준수하고 로컬 50Hz 전원 시스템과 호환됩니다.
2. 애플리케이션 솔루션: Usune은 분할된 단일 버스바를 채택하여 28개의 KYN28A-12 11kV MV VCB 패널을 사용자 정의했습니다. 아키텍처에 VS1 진공 회로 차단기가 장착되어 이중 회로 전원 공급 장치 요구 사항을 충족합니다.
3. 시행결과: 시운전 후 3년 동안 장비는 무사고로 가동되었다. 뇌우 및 고온과 같은 극한 조건에서 여러 테스트를 성공적으로 통과했습니다. 배전 및 결함 보호를 정확하게 완료하여 변전소가 "정전 제로"를 달성하도록 돕습니다. 운영 및 유지보수'를 통해 현지 전력부서로부터 높은 평가를 받았습니다.
1. 프로젝트 배경: 공장의 스탬핑 및 페인팅 작업장은 전력 요구 사항이 매우 높습니다. 11kV 배전 시스템으로의 업그레이드가 필요한 공급 안정성. 장비는 EU를 준수해야 합니다. IEC 규격을 준수하면서도 유지보수 용이성과 공간 활용성을 고려했습니다.
2. 적용 솔루션: 중앙에 위치한 손수레를 사용하여 16개의 Usune 11kV MV VCB 패널이 선택되었습니다. 단일 버스바 시스템과 호환되며 결로 방지 히터 및 지능형 기능을 갖춘 구조 온도 및 습도 모니터링 모듈.
3. 구현 결과: 장비는 유럽의 50Hz/60Hz 이중 주파수 시스템에 완벽하게 적응합니다. 설치는 일반적인 작업장 생산에 영향을 미치지 않으며 유지 관리를 위해 손수레를 신속하게 꺼낼 수 있습니다. 업그레이드 후 공장의 전원 공급 장치 고장률이 90% 감소하여 지속적인 생산 요구 사항을 충족했습니다. 자동차 제조의.
1. 주변 공기 온도: 최대 +40°C, 최소 -10°C;
2.상대 습도: 일일 평균 ≤ 95%, 월간 평균 ≤ 90%;
3. 고도: ≤ 1000m;
4. 지진 강도 : 8 등급을 초과하지 않습니다.
5. 장비는 화재나 폭발 위험, 심각한 오염, 화학 물질이 없는 장소에 설치되어야 합니다.
부식 및 강한 진동.
6. GB에 명시된 일반 요구 사항을 초과하는 환경 조건에서 장비를 사용하는 경우
3906, 관련 조치는 사용자와 제조자가 합의해야 합니다.
| 목 | 사양 |
| 정격전압 | 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV |
| 정격 주파수 | 50/60Hz |
| 정격전류 | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A |
| 정격 단시간 전류(4s) | 16kA, 20kA, 25kA, 31.5kA, 40kA |
| 정격 절연 수준 | 1분 전력 주파수: 42kV(극-극/접지), 48kV(개방 접점) 낙뢰 충격(피크): 75kV (극-극/접지), 85kV (개방 접점) |
| 보호 수준 | 쉘 IP4X, 구획 간 IP2X |
| 적용 가능한 주변 온도 | -15℃ ~ +40℃ |
| 패널 유형 | 들어오는 패널, 나가는 패널, 변압기 보호 패널, 버스 바 커플 링 패널, 절연체 패널, 부스바 라이저 패널, PT/VT 패널 등 |

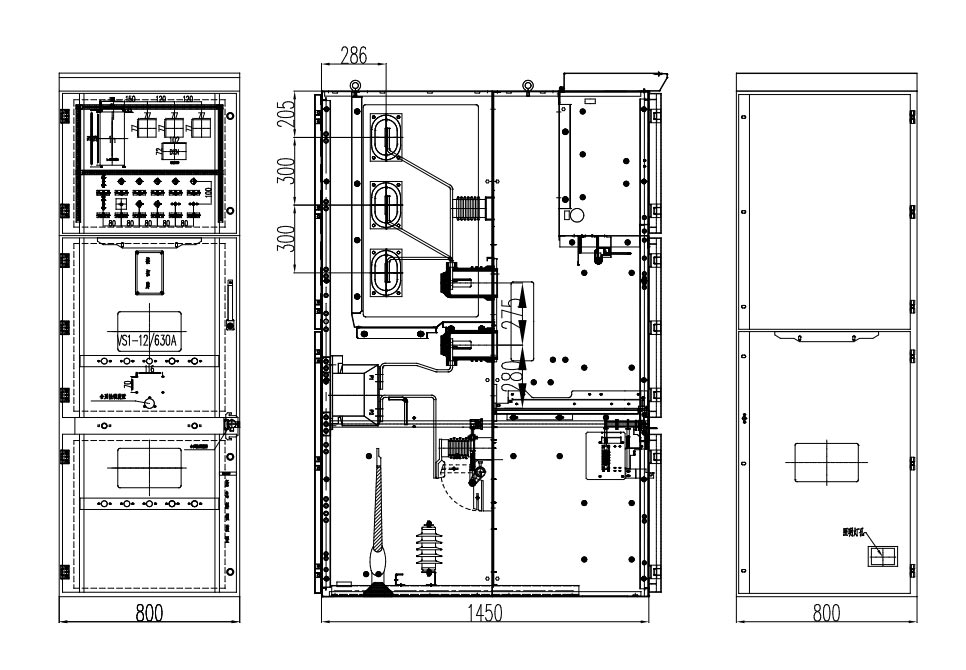

| 패널 치수 | 폭: 650mm/800mm/1000mm 높이: 2300mm 깊이: 1450mm |
| 옵션 진공 회로 차단기(VCB) | ABB VD4, 슈나이더 HVX, Usune VS1 등 |
| 목 | 단위 | 매개변수 | ||||||
| 정격전압 | kV | 3 | 6 | 7.2 | 12 | |||
| 정격 주파수 | 헤르츠 | 50 | ||||||
| 차단기의 정격 전류 | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 스위치 캐비닛의 정격 전류 | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 정격 단시간 내전류(4s) | 카 | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| 정격 피크 내전류(피크) | 카 | 40 | 50 | 63 | 80 | 100 | 125 | |
| 정격 단락 차단 전류 | 카 | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| 정격 단락 투입 전류(피크) | 카 | 40 | 50 | 63 | 80 | 100 | 125 | |
| 정격 절연 수준 | 1분 상용주파 내전압 | kV | 24 | 32 | 42 | |||
| 번개 전류 내전압 | kV | 40 | 60 | 75 | ||||
| 보호 수준 | 인클로저용 IP4X, 격리실 및 회로 차단기실 개방용 IP2X | |||||||
A: 기계 및 전기 이중 기능을 갖춘 오작동 방지 회로 차단기 등 5가지 주요 기능을 포함합니다. 오작동을 방지하기 위해 연동합니다.
A: 완벽하게 호환되고 수정이 필요하지 않으며 기존 장비를 직접 교체할 수 있으며 매개변수 사용자 정의가 가능합니다. 지원됩니다.
A: 국제 표준을 준수하여 지역 인증을 맞춤화할 수 있습니다. 중국의 빠른 대응 공장 및 글로벌 매장에서 현지화된 애프터 서비스를 제공합니다.

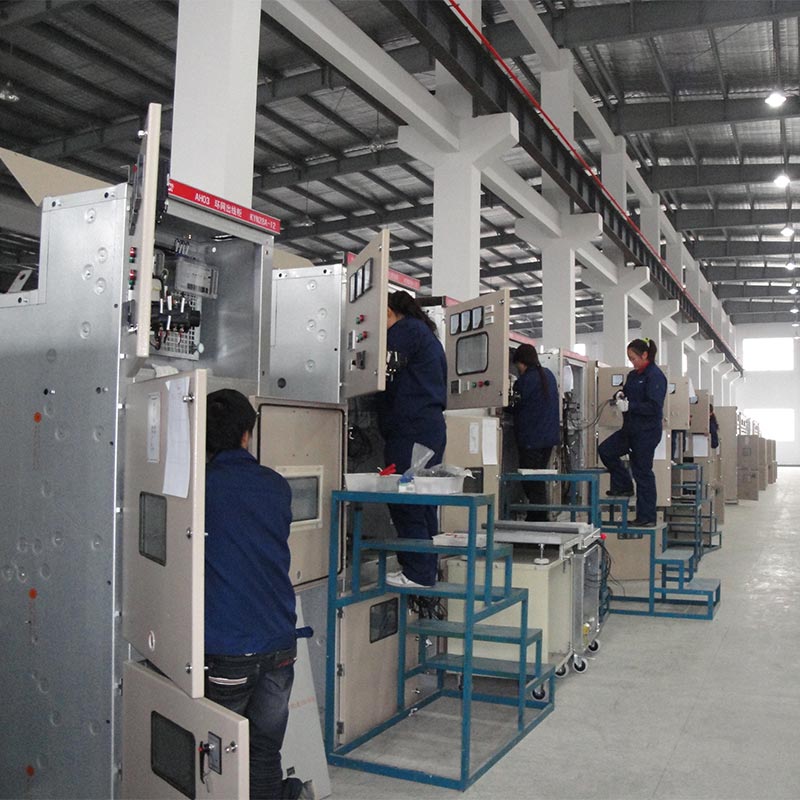

Usune은 연간 5,000개 이상의 패널을 생산할 수 있는 중국의 핵심 공장에 의존하고 있습니다. 자랑한다 R&D, 제조, 판매를 통합하는 디지털화된 엔드투엔드 관리. 자사 제품은 30개가 넘습니다. 국가, 전 세계 고객이 신뢰하는 중전압 배전 공급업체이자 제조업체가 되었습니다.
