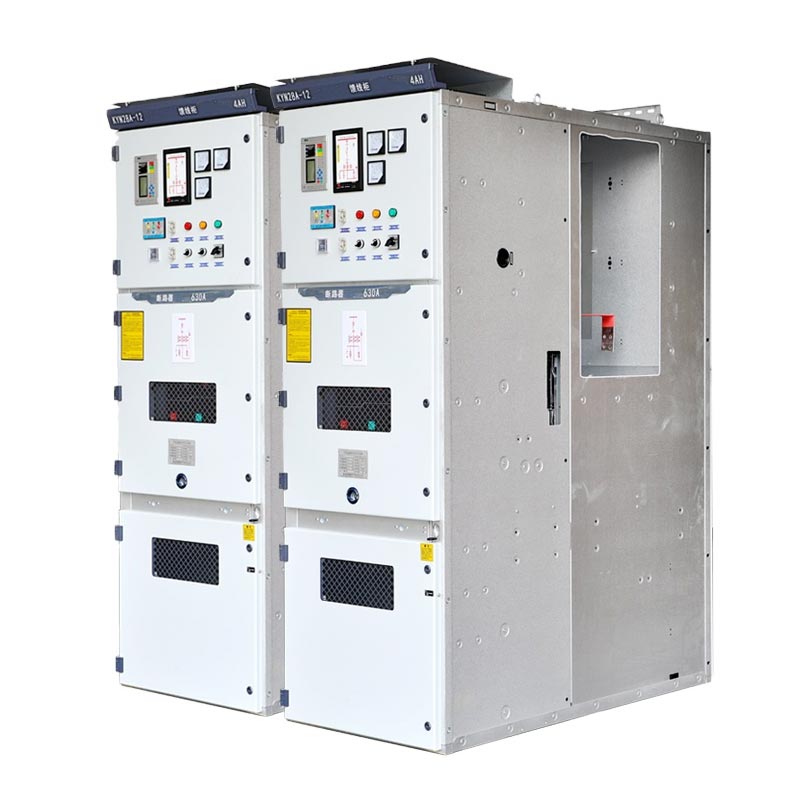

Kyn28 개폐기 11kV

Usune Kyn28 Switchgear 11kV는 3.6kV~12kV, 50Hz 3상 교류 시스템에 적합하여 전력 수신이 가능하며, 배포, 제어, 보호 및 모니터링. 단일 부스바, 단일 부스바 단면화 및 이중 부스바를 지원합니다. 모선 연결 방법을 사용하여 전력 시스템의 핵심 전력 분배 장치로 만듭니다. 의 핵심 제품으로 전문적인 중국 전력 장비 공급업체로서 전 세계적으로 신뢰받는 중압 배전 회사가 되었습니다. 공장 생산 능력과 안정적인 품질 덕분에 솔루션을 제공합니다.

저전압 배전반

중압 배전반

핵심 표준 준수

Usune Kyn28 Switchgear 11kV는 국제 및 국내 표준을 엄격히 준수하여 제품을 보장합니다. 신뢰성, 안전성 및 상호 운용성:

1. IEC 60298 / IEC 62271-200: 정격 전압이 1kV ~ 52kV인 AC 금속 폐쇄 개폐 장치
2. GB 3906-2006: 3~35kV AC 금속 폐쇄 개폐 장치 및 제어 캐비닛
3. DL/T 404-2007: 실내 AC 고전압 개폐 장치에 대한 기술 사양
4. GB/T 11022: 고전압 배전반 일반 사양

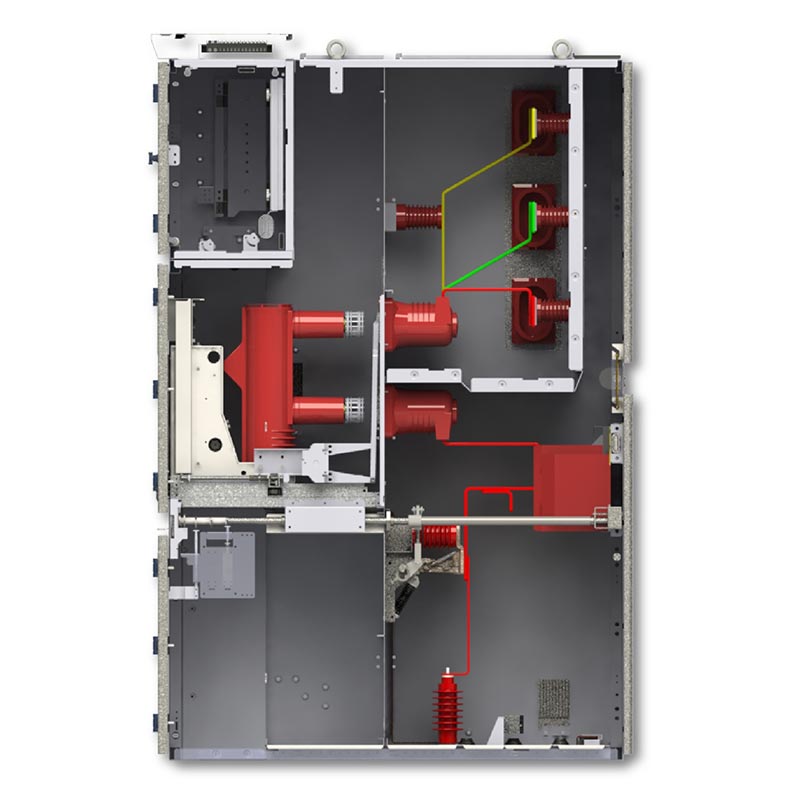

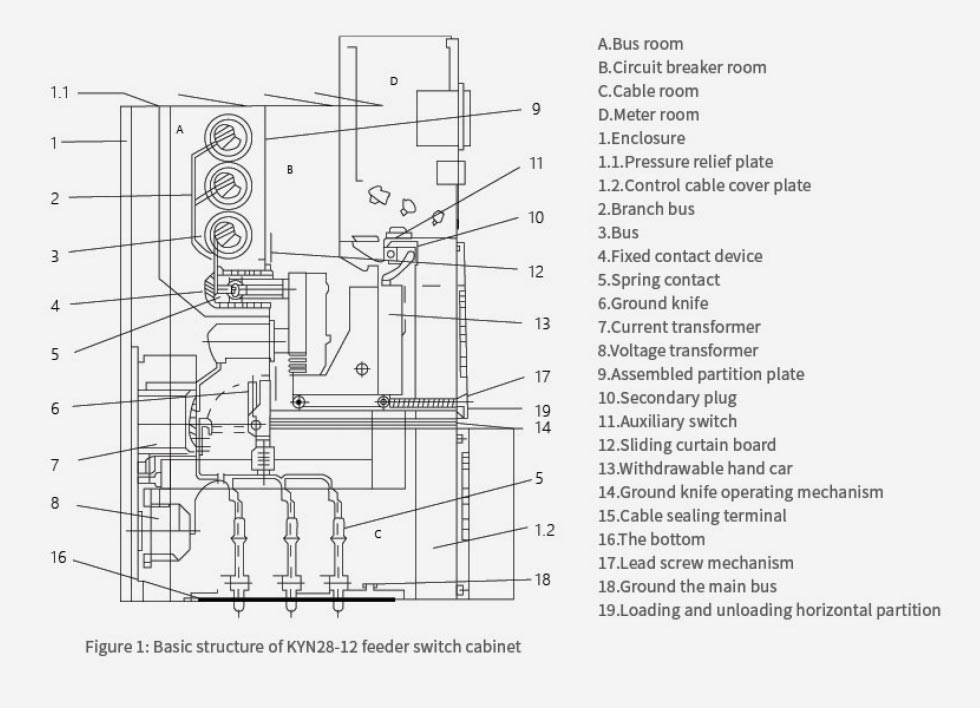

구조 및 설계 특징

Kyn28 스위치기어 11kV 인클로저는 고품질 아연 도금/냉간 압연 소재로 제작된 모듈식 볼트 구조를 채택합니다. 강철판은 금속 칸막이로 5개의 독립적인 접지 구획으로 나누어져 있어 결함을 효과적으로 방지합니다. 전파.

1. 회로 차단기 구획: 기계식 진공 회로 차단기 트롤리가 장착되어 있습니다. 연동
2. 부스바 구획: 메인 부스바와 분기 부스바를 독립적으로 분리하여 설치합니다.
3. 케이블 구획: 변압기, 접지 스위치, 서지 피뢰기 등을 포함하는 케이블 연결에 사용됩니다.
4. 제어계기실 : 계전기, 계측기, 보호장치, 보조회로 등을 설치합니다.
5. 압력 방출 채널: 상단에 압력 방출 장치가 장착되어 아크 압력을 안전하게 방출할 수 있습니다. 결함이 있는 경우.

핵심 장점

1. 탈착식 핸드카트 디자인: 회로 차단기와 PT 핸드카트는 교체가 가능하여 빠른 유지 관리가 가능합니다. 전체 부스바 섹션의 전원을 차단하지 않고 교체합니다.
2. 종합 5중 보호 연동 : 실수로 차단기가 열리거나 닫히는 것을 방지하고, 짐이 실린 상태에서 손수레를 밀거나 당기고, 전원이 공급되는 동안 접지 스위치가 닫히는 것을 방지하고, 전원 공급을 방지합니다. 접지 스위치가 닫혀 있을 때, 통전된 구획에 우발적으로 진입하는 것을 방지합니다.
3. 컴팩트한 구조: 전면 작업 및 유지 관리, 설치 공간 절약.
4. 높은 환경 적응성: 응축 히터가 내장되어 있어 습한 환경에 적합합니다.

주요 애플리케이션 유형:

1. 수신 라인 캐비닛(수신 전원)
2. 발신 라인 캐비닛(피더/모터에 전력 ​​분배)
3. 전압 변압기 및 전압 측정 캐비닛
4. 계량 캐비닛(에너지 측정기 포함)
5. 부스바 섹션 캐비닛
6. 격리 캐비닛

환경 조건

- 주위온도 : -15℃ ~ +40℃
- 일일 평균 상대습도 ≤95%, 월평균 ≤90%
- 폭발성, 부식성 가스 또는 전도성 먼지가 없으며 심한 진동이 없습니다.
- 실내 설치 전용

주요 기술 매개변수

실제 적용사례

도시상업단지 배전사업. 50층 규모의 상업복합단지(사무실+상업+엔터테인먼트) 중국 동부에서는 들어오는 라인, 나가는 라인, PT, 미터링, 섹션 캐비닛 및 절연 캐비닛(듀얼 부스바를 통한 중복 전원 공급 장치 포함).

2년의 작동 끝에 예상치 못한 정전 없이 99.98%의 전원 공급 신뢰성을 달성했습니다. 는 개폐 장치를 신속하게 교체할 수 있어 유지 관리 시간이 크게 단축됩니다. 컴팩트한 캐비닛으로 공간을 절약할 수 있습니다. 유통실, 응축히터로 습한 환경에서도 안정적인 작동을 보장합니다.

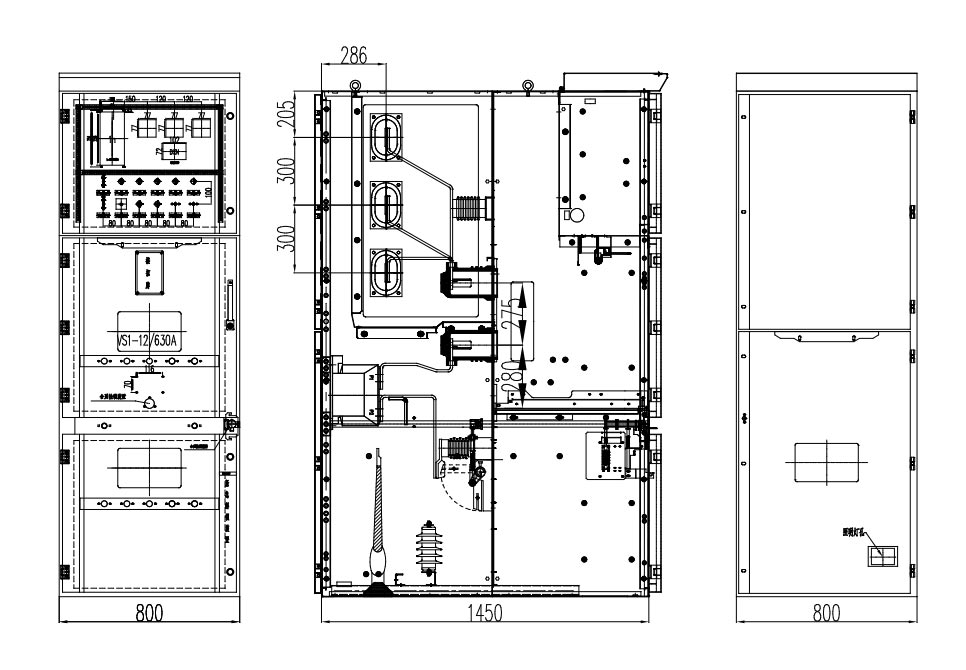

제품외형치수

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

자주 묻는 질문

Q1: Usune KYN28 11kV와 기존 고정 개폐 장치의 주요 차이점은 무엇입니까?

A: 핵심적인 차이점은 인출형 배전반 구조입니다. 회로 차단기는 독립적으로 인출될 수 있으며 교체되어 유지 관리 중에 완전한 정전이 필요하지 않습니다. 이로 인해 안전성이 향상되고 유지 관리 효율성 및 독립 구획은 오류 범위를 효과적으로 제한합니다.

Q2: Kyn28 Switchgear 11kV를 고도가 높거나 특히 습한 환경에서 사용할 수 있습니까?

답: 그렇습니다. Usune은 전문 제조업체로서 고도 감소 설계, 향상된 절연 및 부식 방지 기능과 히터가 내장되어 습한 환경에서도 안정적인 작동을 보장합니다.

Q3: 제품 보증 및 애프터 서비스는 어떻습니까?

A: 전체 기계에는 12개월 보증이 제공되며, 하루 24시간 신속하게 응답하는 글로벌 기술 팀이 제공됩니다. 핵심 지역에 대한 현장 서비스가 가능합니다. 우리는 또한 장기 유지보수 및 기술 교육도 제공합니다.
