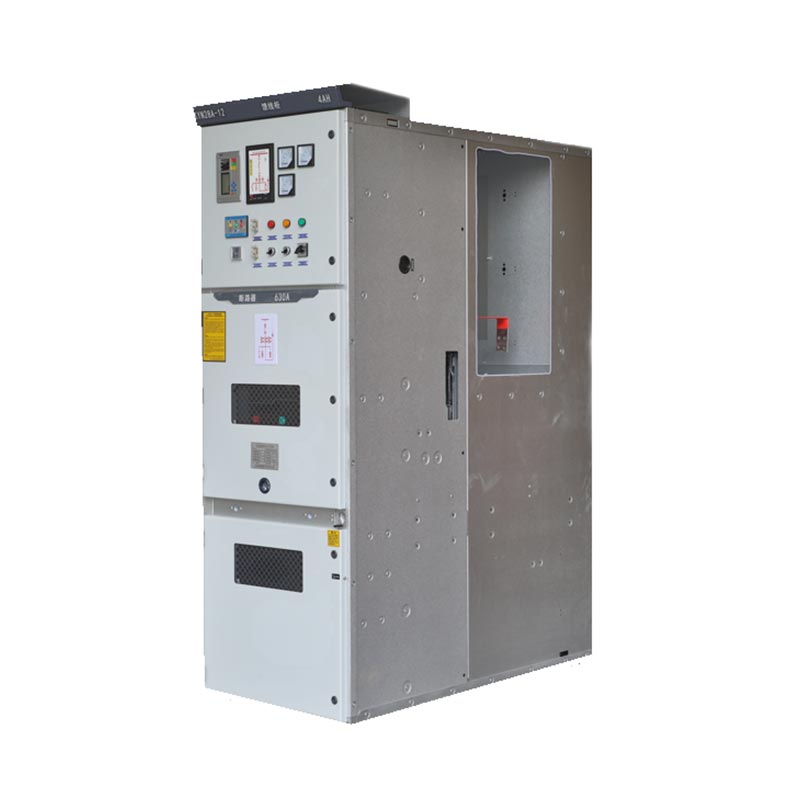

KYN28-12 중간 전압 진공 개폐기

Zhejiang Usune Electric Co., Ltd.의 KYN28-12 중압 진공 개폐 장치(최대 24kV)는 50/60Hz 3상 AC 시스템용 실내 금속 피복 인출형 중전압 진공 개폐 장치로 IEC 표준 및 ISO 관리 시스템 요구 사항을 준수하는 안정적인 성능, 안전한 작동 및 편리한 유지 관리 기능을 갖추고 있습니다. 중국 전문 전력 장비 제조업체의 핵심 제품인 이 스위치기어는 발전소, 변전소, 산업 및 광업 기업, 고층 건물에서 널리 사용되며 전력 수신, 배전, 제어 및 보호 작업을 수행합니다. 글로벌 시장에서 신뢰받는 중압 배전 솔루션입니다.

문의 보내기

제품 설명

다년간의 R&D를 바탕으로 개발된 Zhejiang Usune Electric Co., Ltd. KYN28-12 고압 진공 배전반 경험과 시장 수요가 3.6~12kV 전력망 및 단일/이중 버스바 시스템에 적합하여 전력 공급이 가능합니다. 수신, 배포, 제어 및 보호.

KYN28-12 중압 진공 개폐 장치는 엄격한 IEC 유형 테스트를 통과했습니다. 회사는 포괄적인 ISO 9001, ISO 14001, ISO 45001 관리 시스템을 통해 안정적인 제품 운영을 보장합니다. 전문가로서 배전 장비 공급업체인 Usune은 "품질 우선, 기술 중심"이라는 원칙을 고수합니다. 다양한 프로젝트를 위한 표준 구성 및 맞춤형 솔루션.

저전압 배전반

중압 배전반

KYN28-12 Medium Voltage Vacuum Switchgear

핵심 구조 및 성능 특징

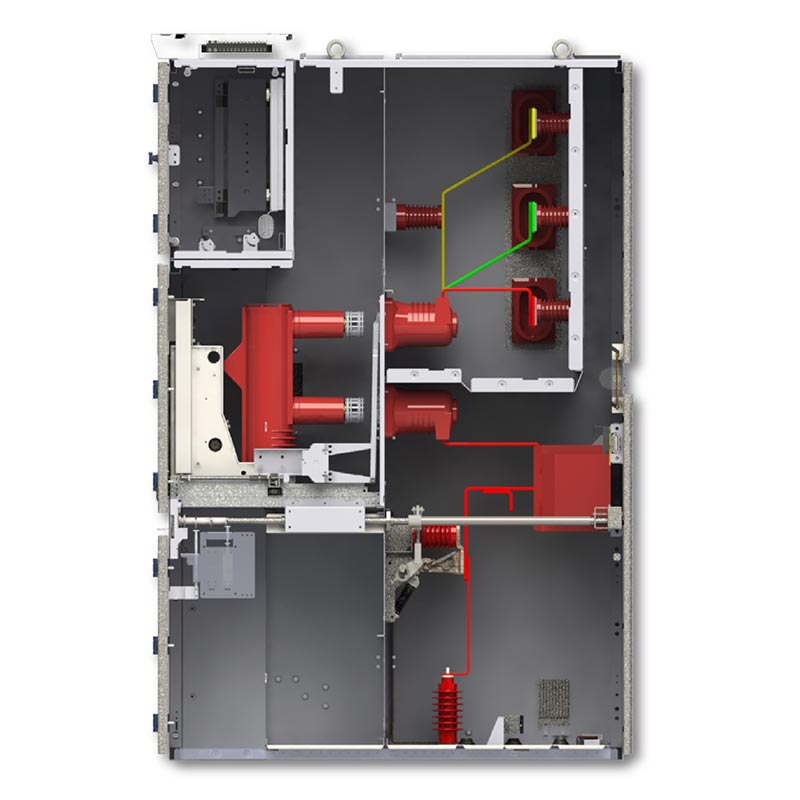

1. 고급 구조 설계

KYN28-12 중압 진공 개폐 장치는 완전 밀폐형 금속 장갑 구조를 채택합니다. 캐비닛이 만들어졌습니다. IP4X 보호 등급을 갖춘 고내식성 알루미늄-아연 합금 강판입니다. 내부 부스바, 차단기, 케이블, 저압 부품을 독립적으로 분리하여 확산을 효과적으로 억제 결함 호의. 전용 이송 메커니즘을 갖추고 있어 밀기 및 위치 결정이 용이합니다. 트롤리는 전면 유지 관리 및 벽면 장착을 지원하고 바닥 공간을 절약합니다.

2. 안정적인 안전 보호

전기 오작동을 방지하기 위해 포괄적인 "5가지 방지" 연동 시스템을 갖추고 있습니다. 독립 결로 부식을 방지하기 위해 회로 차단기 구획과 케이블 구획에 대해 히터를 선택할 수 있습니다. 케이블 수납 공간이 넉넉하여 깔끔한 배선이 가능하고 유지 관리가 편리합니다.

3. 강력한 적응성과 호환성

VS1-12, ABB VD4 및 Schneider HVX와 같은 다중 진공 회로 차단기와 호환됩니다. 으로 구성할 수 있습니다. 전압 변압기, 절연 트롤리 및 기타 모듈; 트롤리는 보편적으로 상호 교환이 가능하므로 유지 관리의 어려움과 비용.

기술 사양

매개변수	세부
정격전압	3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV
정격 주파수	50/60Hz
정격전류	630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A
정격 단시간 전류(4s)	16kA, 20kA, 25kA, 31.5kA, 40kA
정격 절연 수준	전력 주파수: 42kV(1분); 번개 충격: 75kV(피크)
보호 수준	쉘 IP4X, 구획 간 IP2X
주변 온도	-15°C ~ +40°C
패널 유형	Incoming, Outgoing, 변압기 보호, 버스 커플러, PT/VT 등
크기(W×H×D)	650/800/1000mm × 2300mm × 1450mm

주요 응용분야

견고한 설계와 안정적인 성능을 갖춘 KYN28-12는 많은 중요한 부문에서 선호되는 선택입니다.
1. 에너지 및 인프라: 발전소, 풍력 발전 단지, 중앙 변전소.
2. 중공업: 야금공장, 석유화학단지, 대규모 제조기업.
3. 상업용 및 주거용: 고층 건물, 공항, 병원, 데이터 센터.

프로젝트 사례 연구: 카자흐스탄 악타우 항구

1. 과제: 대규모 국제 항구에는 연중무휴 컨테이너 처리를 지원하기 위해 안정적인 핵심 전력 시스템이 필요했습니다. 세관 검사, 위험물 처리 작업. 해결책은 지역의 혹독한 환경을 견뎌야 했습니다. 습한 해안 기후.
2. 해결책: 이 프로젝트는 14 Usune KYN28-12 중간 전압을 통합하는 모듈식 조립식 변전소를 지정했습니다. 고전압 배전 코어로서의 진공 개폐 장치.
3. Usune 선택 이유: Usune은 입증된 IP4X 보호 등급, 결로 방지 히터, 견고한 금속 인클로저 설계로 부식성, 고습 환경에 이상적입니다.
4. 결과: 시스템이 성공적으로 시운전되었으며 100% 가동 시간으로 지속적으로 작동하고 있습니다. 항구의 중요한 운영을 위한 안정적이고 신뢰할 수 있는 전원 공급 장치입니다. 이 프로젝트는 Usune이 왜 전기 산업의 선두 제조업체로서 미션 크리티컬 애플리케이션에 가장 선호되는 선택입니다. 전 세계적으로.

주요 기술 매개변수

아니요.	목	단위	값
1	정격전압	kV	12
2	상용주파 내전압(1분)		42、48
3	낙뢰 충격 내전압(피크값)		75、85
4	정격 주파수	헤르츠	50
5	정격전류	A	630、1250、1600、2000、2500、3150、4000、5000*
6	정격단락차단전류(실효치)	카	25、31.5、40、50
7	4초 열안정성 전류(실효값)	카	25、31.5、40、50
8	정격 피크 내전류	카	63,80,100,125,150
9	보호 정도		외함은 IP4X이며, 구획과 회로 차단기 도어가 열려 있을 때 IP2X입니다.

*강제 공랭이 필요합니다.

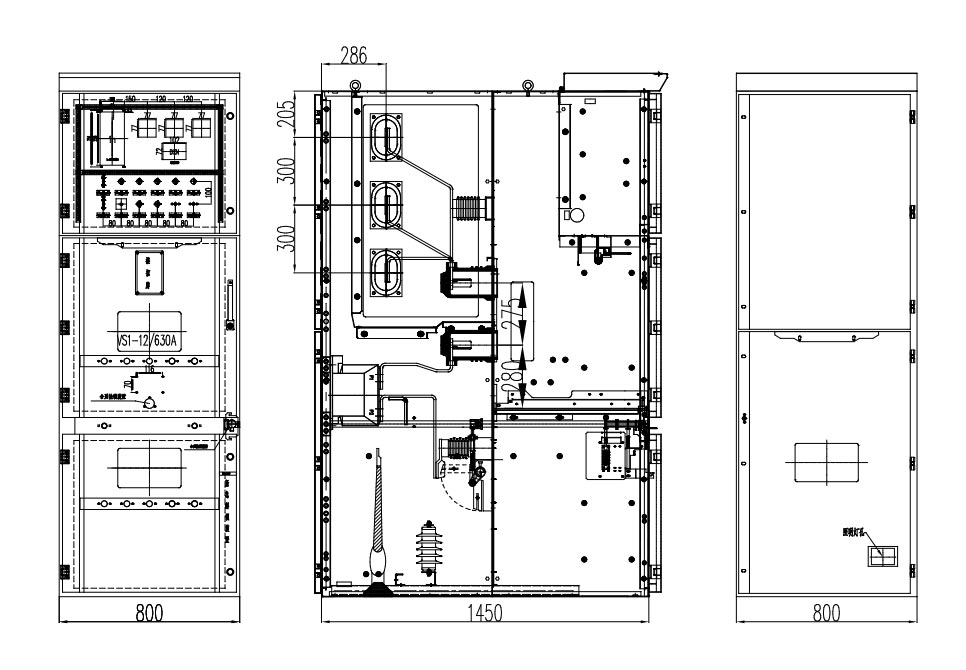

제품외형치수

KYN28-12 Medium Voltage Vacuum Switchgear

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

Cas-space Rocket Launch Project

테스트 보고서

자주 묻는 질문

1. 당신은 공장입니까 아니면 무역 회사입니까?

공장, 우리는 우리의 가격이 합리적이고 경쟁력이 있다는 것을 보장할 수 있습니다.

2. 가격은 언제 알 수 있나요?

일반적으로 귀하의 문의를 받은 후 24시간 이내에 견적을 드립니다.

3. 제품에 로고와 회사명을 인쇄할 수 있나요?

네, 물론 OEM을 받아들입니다.

4. 리드타임은 무엇입니까?

리드타임은 주문 수량에 따라 다르며, 일반적으로 결제를 받은 후 15~20일 이내입니다.

5. 품질 관리 프로세스는 어떻습니까?

모든 제품은 부속품부터 검사를 진행하며, 출고 전 정기 테스트를 진행합니다. 우리 공장.

6. 판매 후 품질 문제를 해결하는 방법은 무엇입니까?

품질 문제에 대한 사진이나 비디오를 촬영하여 확인 및 확인을 위해 당사에 보내주시면 1-3일 이내에 만족스러운 솔루션을 제공해 드립니다.

7. 보증 시간은 언제입니까?

배송일로부터 12개월입니다.

8. 우리를 선택하는 이유

● 당사는 14년 이상 해당 분야에 전문화되어 있으며 경험이 풍부한 R&D 팀이 설계를 담당하고 있습니다. 고객의 특별한 요구에 따라 각 프로젝트에 대한 개발 작업을 수행합니다.
● 우리는 부품부터 완제품까지 매우 엄격한 QC 절차를 가지고 있습니다.
● 꾸준한 생산 기간은 15~20일 이내입니다.
● 우리는 제품에 대한 전체 테스트 보고서를 보유하고 있습니다.
● One Step 솔루션을 제공합니다.

결론적으로, KYN28-12 중압 진공 개폐 장치는 중압 전력의 정점을 나타냅니다. 유통기술. 안전 중심 설계, 우수한 제조 품질, 유연한 맞춤화를 통합합니다. 옵션을 통해 최신 전력 시스템을 위한 안정적인 장기 솔루션을 제공합니다. 우수한 R&D, 제조 및 서비스 시스템을 통해 이 주력 제품은 신뢰할 수 있는 품질과 포괄적인 서비스로 계속해서 세계적으로 인정을 받고 있습니다. 지원.
