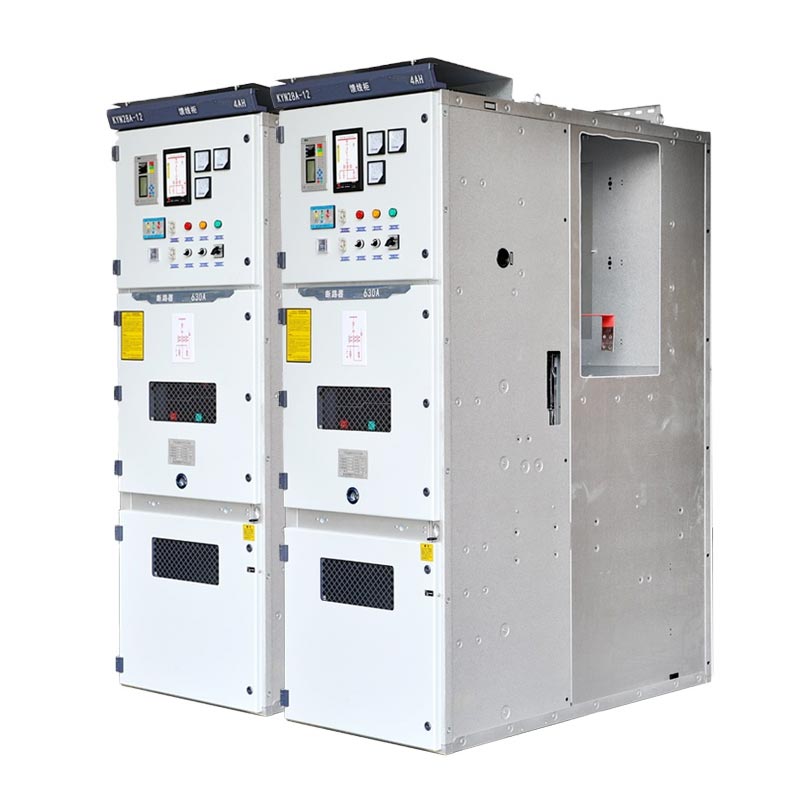

Usune Kyn28 Switchgear 10kV는 3상 AC 50Hz, 3.6~12kV 단일 버스바 및 단일 버스바에 적합합니다. 분할된 전력 시스템을 갖추고 있으며 포괄적인 "5가지 증거" 기능을 갖추고 있습니다. 캐비닛의 손수레 섹션을 장착할 수 있습니다. 와 진공차단기, 진공접촉기 등 핵심 부품입니다. ABB와 같은 브랜드의 진공 회로 차단기 VD4, Schneider HVX, Usune VS1을 선택할 수 있습니다. 이것은 현재 주류 실내 고전압 완전한 세트입니다 힘 다양한 변전소 및 배전에서 전력 송, 수신에 주로 사용되는 배전 장비 스테이션 및 회로 제어, 보호 및 모니터링을 위해.
저전압 배전반
중압 배전반
• 주변 공기 온도: 상한 +40℃, 하한 -15℃;
• 상대 습도: 일일 평균은 95%를 초과하지 않으며 월 평균은 90%를 초과하지 않습니다.
• 고도: 1000m 이하;
• 지진 강도: 8도를 초과하지 않습니다.
• 화재나 폭발 위험이 없고, 심각한 오염이 없으며, 화학적 부식이 없고, 격렬한 진동이 없습니다. 만약
운영 중
환경이 GB3906에 지정된 정상적인 조건을 초과하는 경우 사용자와 제조업체는 협상을 거쳐야 합니다.
결정하다
적절한 조건.
• 정격 전압: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• 정격 주파수: 50/60Hz;
• 정격 전류: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• 정격 단시간 전류(4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• 정격 절연 수준: 42kV(1분 전원 주파수, 전극 간/접지 간), 48kV(개방 접점); 75kV
(번개 충격, 전극 간/접지 간), 85kV(개방 접점, 피크 값);
• 보호 등급: 인클로저 IP4X 보호 등급, 구획에 대한 IP2X 보호;
• 캐비닛 유형: 들어오는 라인 캐비닛, 나가는 라인 캐비닛, 변압기 보호 캐비닛, 부스바 타이
캐비닛,
단로기 스위치 캐비닛, 모선 리프팅 캐비닛, PT/VT 캐비닛 등;

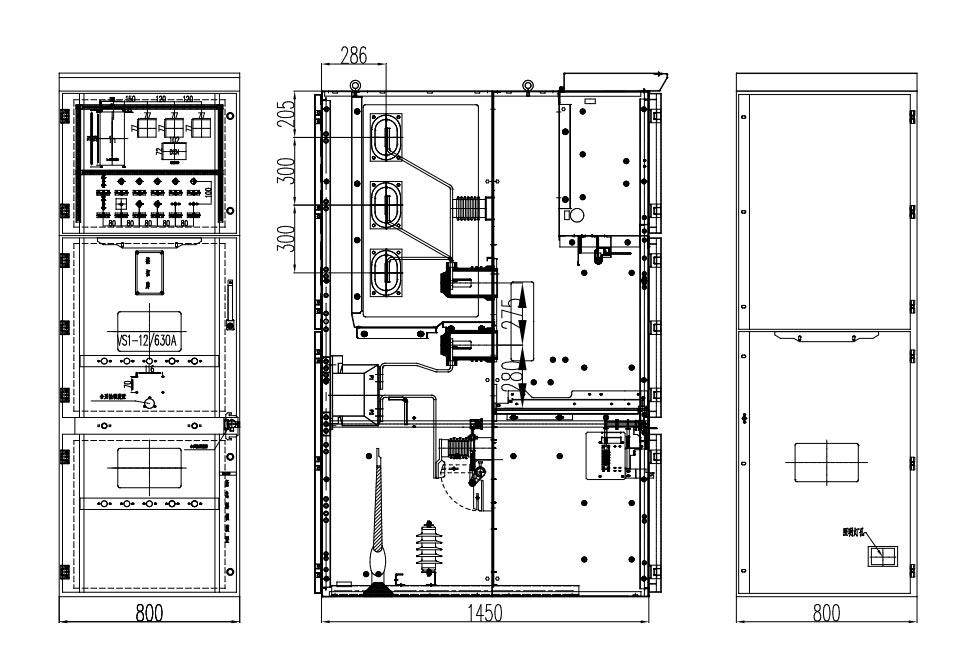

• 캐비닛 크기: 폭 650mm/800mm/1000mm, 높이 2300mm, 깊이 1450mm.
| 목 | 단위 | 매개변수 | ||||||
| 정격전압 | kV | 3 | 6 | 7.2 | 12 | |||
| 정격 주파수 | 헤르츠 | 50 | ||||||
| 차단기의 정격 전류 | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 스위치 캐비닛의 정격 전류 | A | 630 | 1250 | 1600 | 2000 | 2500 | 3150 | |
| 정격 단시간 내전류(4s) | 카 | 16 | 20 | 25 | 31.5 | 40 | 50 | |
| 정격 피크 내전류(피크) | 카 | 40 | 50 | 63 | 80 | 100 | 125 | |
| 정격 단락 차단 전류 | 카 | 16 | 20 | 25 | 31.6 | 40 | 50 | |
| 정격 단락 투입 전류(피크) | 카 | 40 | 50 | 63 | 80 | 100 | 125 | |
| 정격 절연 수준 | 1분 상용주파 내전압 | kV | 24 | 32 | 42 | |||
| 번개 전류 내전압 | kV | 40 | 60 | 75 | ||||
| 보호 수준 | 인클로저용 IP4X, 격리실 및 회로 차단기실 개방용 IP2X | |||||||

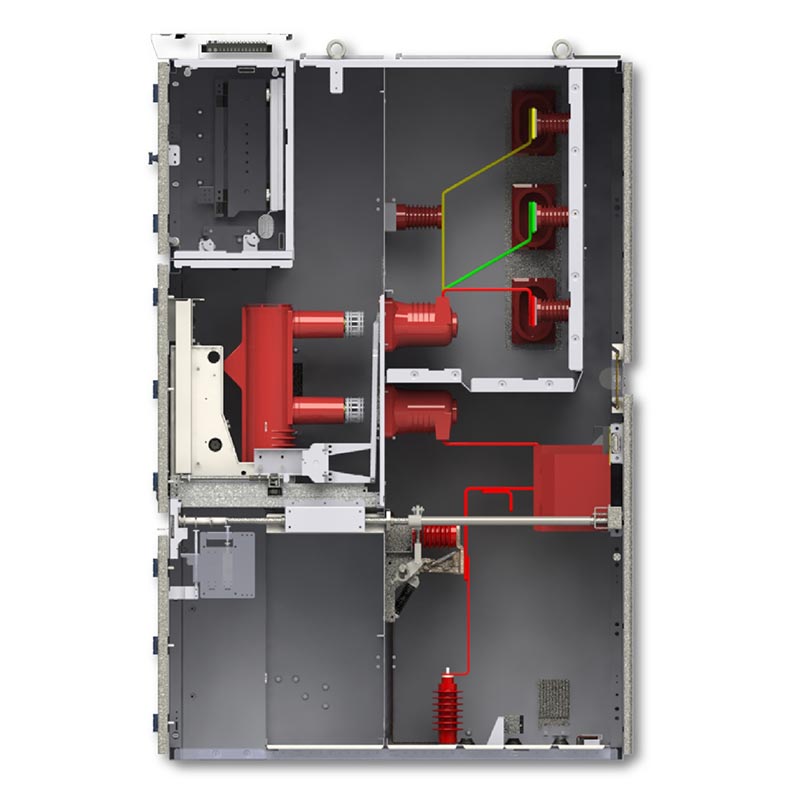

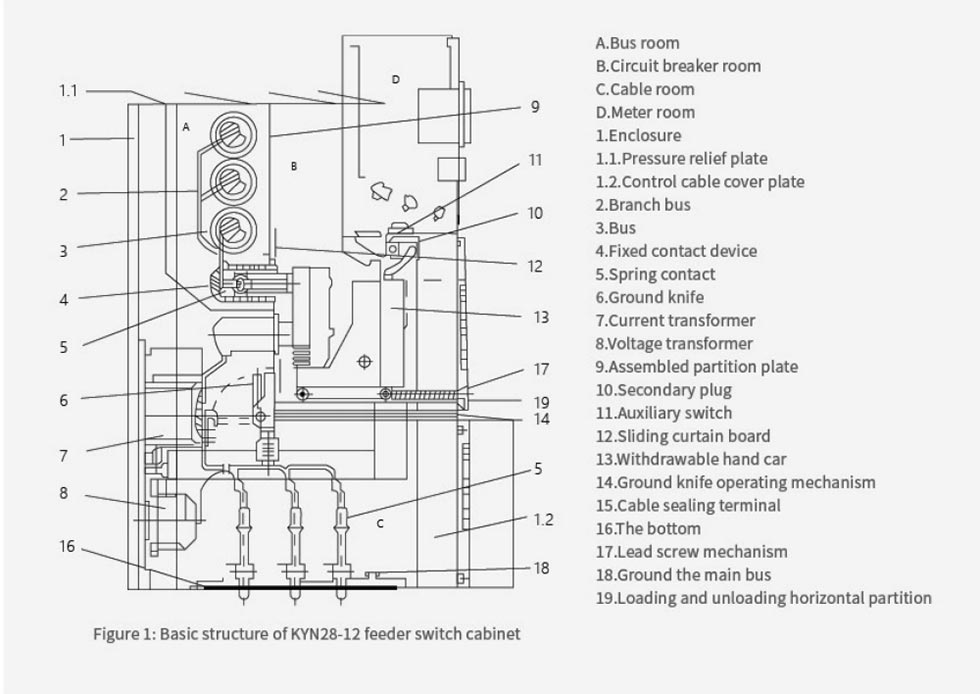

Kyn28 Switchgear 10kV는 장갑 금속 밀폐형 구조를 채택하고 각 기능 구획이 독립적으로 구성됩니다. 분리. 기계적 및 전기적 인터록과 결합하여 5가지 방지 인터로킹을 완벽하게 실현합니다. 제거하다 오작동의 위험. 인클로저 보호 등급은 IP4X에 도달하고 구획 보호는 IP2X입니다. 더 나아가 안전 보호 역량을 강화합니다.

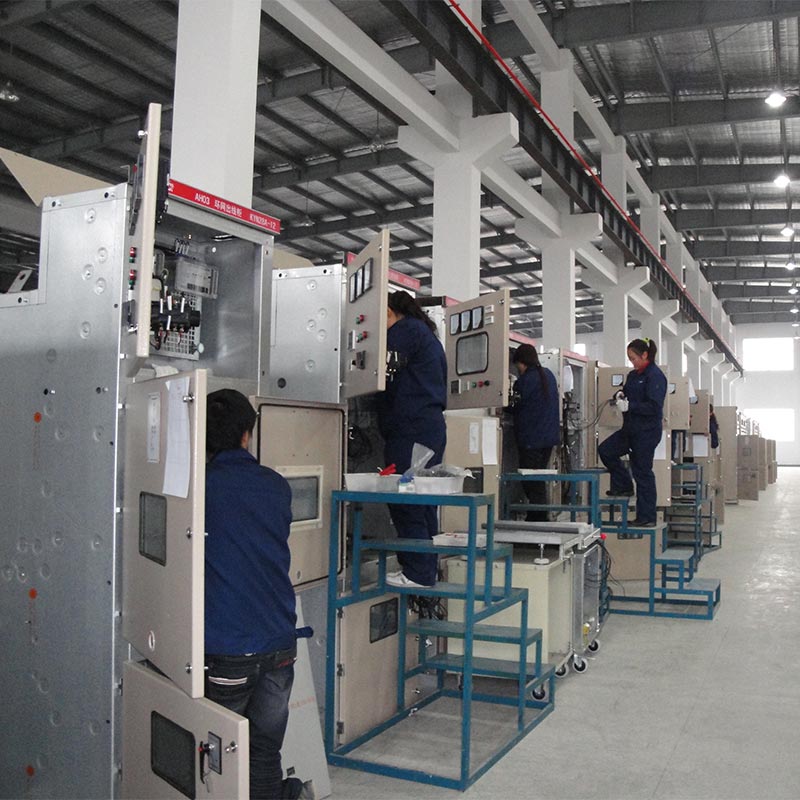

IEC 국제 표준 및 ISO 품질 관리 시스템에 따라 엄격하게 설계 및 제조되었으며, 고품질 진공 부품을 사용하여 유명 브랜드의 다양한 진공 회로 차단기와 호환됩니다. 강한 단락 내성 기능을 갖추고 있으며 넓은 전압 및 전류 범위에 적응하며 장기간 사용에 적합합니다. 연속적인 운영.

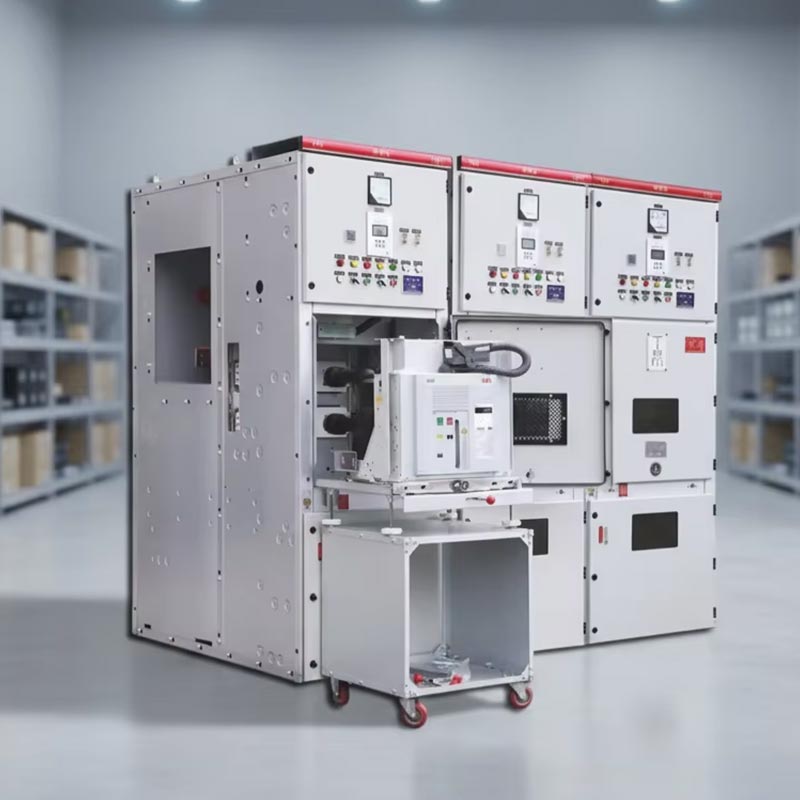

탈착식 트롤리 디자인으로 빠르고 쉽게 검사하고 교체할 수 있습니다. 컴팩트한 구조로 지원됩니다. 앞 유지 관리, 공간 절약 및 가동 중지 시간. 표준화된 캐비닛 치수는 다양한 설치 시나리오에 맞게 조정됩니다. 설치 효율성이 높습니다.
Kyn28 스위치기어 10kV는 3.6~24kV의 모든 전압 레벨을 포괄하며 50/60Hz 이중 주파수와 호환됩니다. 시스템, 발전소와 같은 다양한 산업의 배전 요구 사항을 충족하기 위해 다양한 캐비닛 유형을 제공합니다. 변전소, 산업 및 광업 기업, 고층 건물. 그것은 또한 다양한 기존 방식에 적응할 수 있습니다. 작업 환경.
특정 도시의 110kV 변전소 개조 프로젝트에서 28개의 Usune KYN28-12 개폐 장치가 선택되었습니다. 장비 높은 공간 활용도, 신속한 시운전, 시운전 후 신뢰성 99.98%를 달성했으며, 상당히 배전망의 안전 수준을 향상시킵니다. 이 프로젝트에서 스위치기어는 다음에 맞게 조정되었습니다. 고도, 온도, 습도 및 적합한 진공 회로를 포함한 현장의 환경 요구 사항 차단기 모델은 변전소의 배전 요구 사항에 완벽하게 일치하도록 선택됩니다.
A: 여기에는 주로 회로 차단기의 우발적인 개폐 방지, 밀거나 당기는 방지 등이 포함됩니다. 짐을 실은 손수레는 접지선이 활성 회로에 연결되는 것을 방지하고 닫히는 것을 방지합니다. 접지선이 연결된 회로 차단기로 사람이 실수로 활선에 진입하는 것을 방지합니다. 구획을 구성하여 인력과 장비의 안전을 구조적으로 보장합니다.
A: 6개월마다 정기점검, 1~2년마다 종합정비를 실시하는 것이 좋습니다. 메커니즘, 절연, 연동 및 볼트 조임 확인에 중점을 둡니다. Usune은 완전한 기술을 제공합니다 지원.
답: 그렇습니다. 전문 제조업체로서 Usune은 내부 구성, 보호 수준 및 전압, 전류, 보호 요구 사항 및 현장 환경을 기반으로 하는 지능형 모니터링 솔루션입니다. 그것은 할 수 있다 또한 캐비닛 크기를 조정하고 특정 요구 사항을 충족하는 적절한 진공 회로 차단기 모델을 선택합니다.
요약하면 Usune Kyn28 Switchgear 10kV는 안전성, 신뢰성 및 사용 편의성을 통합합니다. 성숙한 지원 디자인, 엄격한 품질 관리 및 포괄적인 기술 매개변수로 다양한 작업에 적합합니다. 환경과 시나리오. 중국의 전문 제조업체이자 고품질 공급업체로서 Usune은 계속해서 전 세계 사용자에게 안정적이고 효율적인 중전압 배전 솔루션을 제공합니다.
