24kv 중압 Lv 및 Mv 배전반

Usune 24kV 중압 Lv 및 Mv 개폐 장치는 3.6~12kV/24kV 3상 AC 50/60Hz 전력 시스템용으로 설계되었습니다. 고성능 실내 장갑 인출형 중압 진공 배전반입니다. 이 제품은 IEC 표준 및 ISO 관리 시스템을 준수하며 높은 신뢰성, 작동 안전성 및 유지 관리 용이성을 통합합니다. 5개 구획 독립 구조와 완전한 기계적 5차 방지 인터록을 채택하여 탁월한 아크 결함 보호 기능을 갖추고 있습니다.

문의 보내기

제품 설명

Usune 24kV 중압 Lv 및 Mv 배전반, KYN28-24(Z)(GZS1)은 기갑 인출형 AC에 속합니다. 금속폐쇄배전반 카테고리. 3상 AC 50Hz 전력 시스템에 적합하며 주로 다음 용도로 사용됩니다. 힘 수신, 배전, 회로 제어, 보호 및 모니터링.

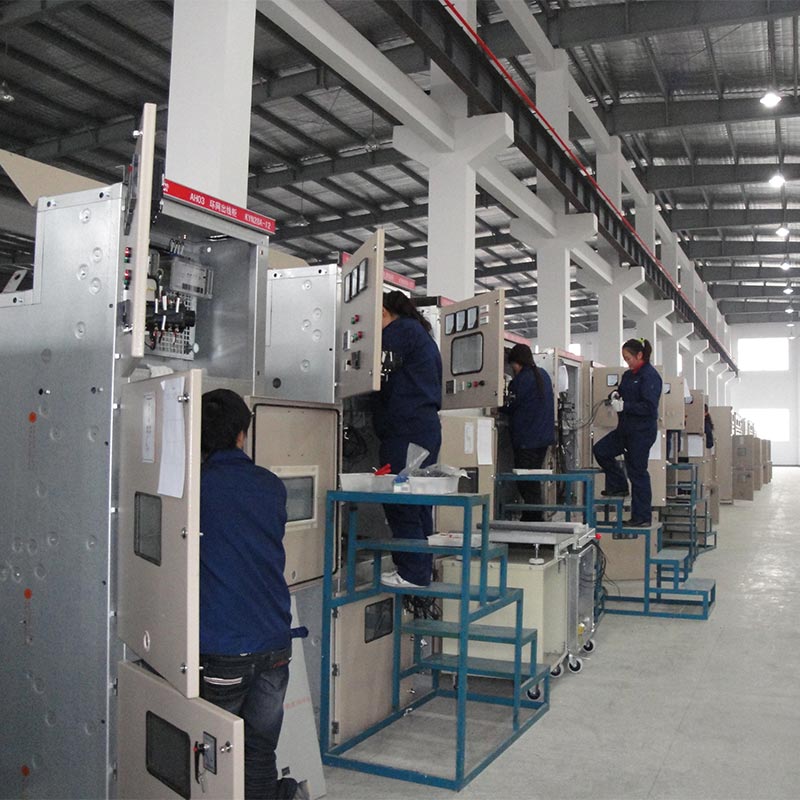

24kV 중간 전압 Lv 및 Mv 개폐 장치는 발전소, 변전소, 산업 및 광업에서 널리 사용됩니다. 전력 수신, 배전, 제어 및 보호를 위한 기업 및 고층 건물. 우즈네의 핵심 생산 기지는 중국에 위치하고 있어 고품질을 제공하는 신뢰할 수 있는 전문 제조업체입니다. 전 세계 사용자에게 중전압 배전 솔루션을 제공합니다.

저전압 배전반

중압 배전반

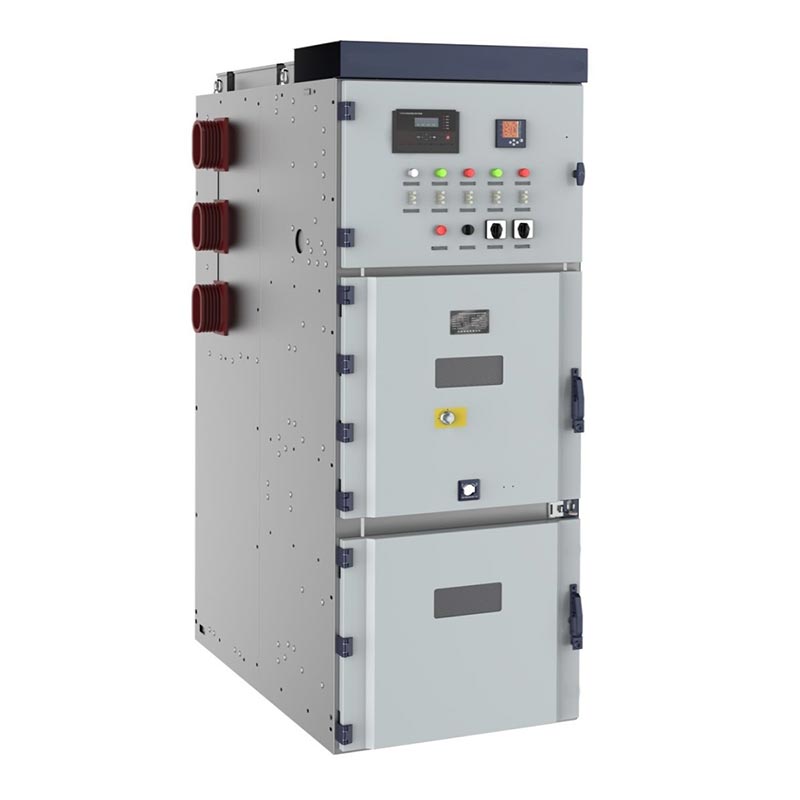

24kv Medium Voltage Lv And Mv Switchgear

주요 기술 매개변수

목		단위	매개변수
정격전압		kV	24
정격 주파수		헤르츠	50
차단기의 정격 전류		A	630, 1250, 1600, 2000, 2500, 3150, 4000
스위치 캐비닛의 정격 전류		A	630, 1250, 1600, 2000, 2500, 3150, 4000
정격 동적 전류(4s)		카	16, 20, 25, 31.5, 40, 50
정격 정상 전류(피크)		카	40, 50, 63, 80, 100, 125
정격 단락 차단 전류		카	16, 20, 25, 31.5, 40, 50
정격 단락 전류 만들기		카	40, 50, 63, 80, 100, 125
1min 상용주파 내전압	극-극, 극-지구	kV	65
1min 상용주파 내전압	격리 거리를 넘어서	kV	79
낙뢰 충격 내전압(피크)	극-극, 극-지구	kV	125
낙뢰 충격 내전압(피크)	격리 거리를 넘어서	kV	145
보호 수준			인클로저용 IP4X, 격리실 및 회로 차단기실 개방용 IP2X
참고: CT의 단락 용량은 별도로 고려해야 합니다.

당사의 제품은 다음 표준을 엄격히 준수합니다.

1. GB3906-2006 "3.6-40.5kV AC 금속 폐쇄 개폐 장치 및 제어 장치"
2. GB/T11022 "고전압 개폐 장치 및 제어 장치에 대한 일반 기술 조건"
3. IEC62271-200 "정격 전압이 1kV 이상 52kV 이하인 AC 금속 폐쇄 개폐 장치"
4. DL/T404 "실내 AC 고전압 개폐 장치 주문을 위한 기술 조건"

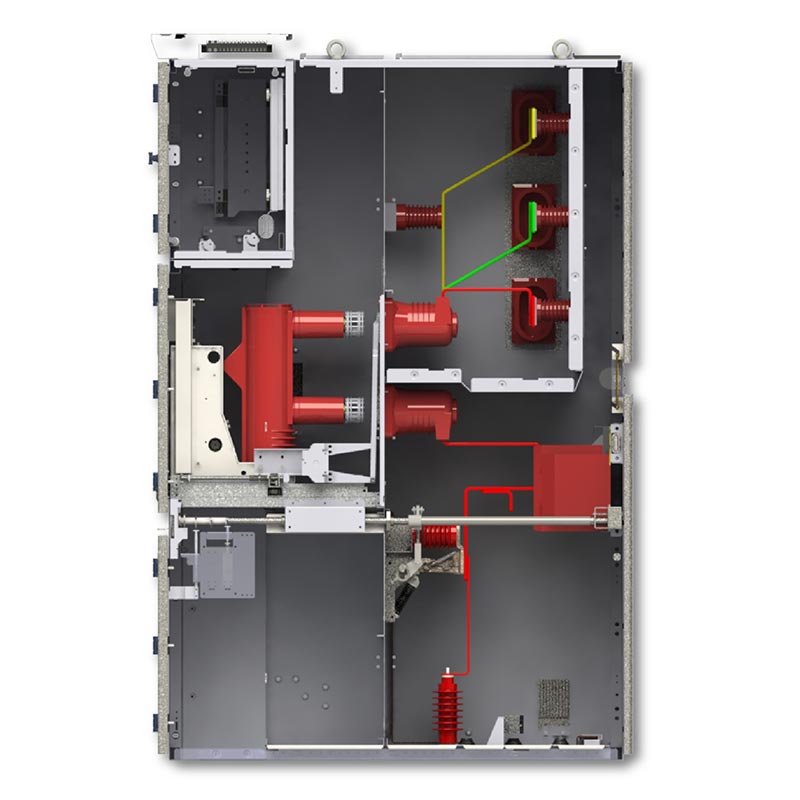

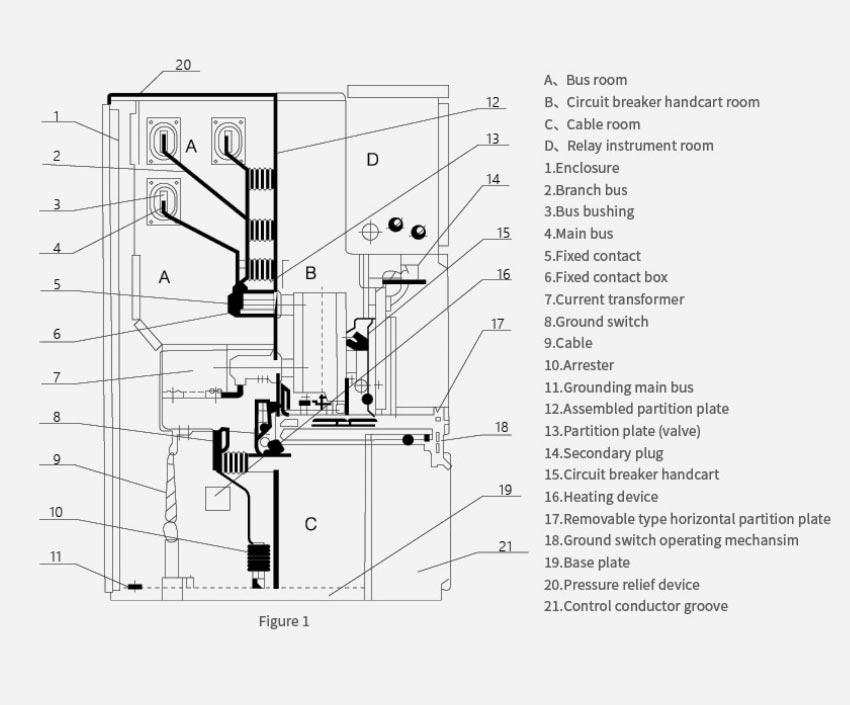

캐비닛 구조

24kV 중압 저압 및 중압 개폐 장치는 모든 금속 분할 구조를 채택하고 있습니다. 기능 영역을 독립적으로 분리하여 결함 아크의 확산을 효과적으로 억제합니다.

1. 회로 차단기 구획: 탈착식 진공 회로 차단기 트롤리가 장착되어 있습니다.
2. 부스바 구획: 메인 부스바, 분기 부스바 및 부스바 절연체가 포함되어 있습니다.
3. 케이블실: 변류기, 변압기, 접지 스위치 및 케이블 단자를 설치합니다.
4. 제어계기실 : 계전기, 보호장치, 계측기, 2차 배선 등을 갖추고 있으며, 제어 패널.
5. 압력 완화 채널: 오류 안전을 강화하기 위해 캐비닛 상단에 아크 완화 장치가 있습니다.

핵심 기능

1. 결함 아크의 확산 및 상호 간섭을 방지하기 위한 모든 금속 독립 구획.

2. 포괄적인 기계적 5중 연동:
- 부하가 걸린 상태에서 회로 차단기 트롤리를 밀거나 당기는 것을 방지합니다.
- 접지 스위치가 닫힐 때 회로 차단기가 닫히는 것을 방지합니다.
- 전원이 공급되는 동안 접지 스위치가 실수로 닫히는 것을 방지합니다.
- 통전된 구획에 우발적으로 진입하는 것을 방지합니다.
- 차단스위치의 오작동을 방지합니다.

3. 전면 작동 및 유지 관리를 위한 중앙 장착형 탈착식 트롤리로 수리가 용이합니다.

4. 높은 절연 수준, 컴팩트한 구조 및 강력한 내결함성.

5. 국내 및 국제 표준을 준수하며 다양한 배전 방식에 적용 가능

실제 적용 사례

사례 1: 중국 동부의 시립 변전소

1. 프로젝트 배경

110kV 도시 변전소는 성장하는 도시 요구 사항을 충족하기 위해 2차 배전 네트워크를 업그레이드해야 했습니다. 전력 수요 및 전원 공급 장치 신뢰성을 향상시킵니다.

2. 솔루션

36개의 Usune 24kV 중압 Lv 및 Mv 개폐 장치가 24kV 배전 시스템에 배치되었습니다.

3. 결과

- 배전반의 컴팩트한 디자인으로 변전소 바닥면적을 30% 절감하였습니다.
- 5프루프 연동시스템으로 3년 운영 동안 무사고로 운영되었습니다.
- 신뢰성 높은 진공차단 기술로 정전 시간을 80% 이상 단축하여 성능을 대폭 향상시켰습니다. 20만 주민에게 전력 공급 품질을 제공합니다.

사례 2: 중앙아시아의 대규모 석유화학 공장

1. 프로젝트 배경

현대 석유화학 단지에는 다음을 보장하기 위해 신뢰성이 높은 중전압 배전 시스템이 필요했습니다. 중요한 생산 장비의 지속적인 작동.

2. 솔루션

열악한 산업 환경을 위해 특별히 설계되었으며 먼지와 내식성.

3. 결과

- 혹독한 현장 환경(다분진, 화학가스)을 성공적으로 견뎌내며 안정성을 입증 성능.
- 빠른 오류 분리 기능(60ms 이하)으로 고가의 압축기 및 리액터가 짧은 동안 손상되지 않도록 보호합니다. 회로.
- 전면 장착형 유지보수 설계로 유지보수 중단 시간을 50% 줄여 생산 연속성을 보장합니다.
