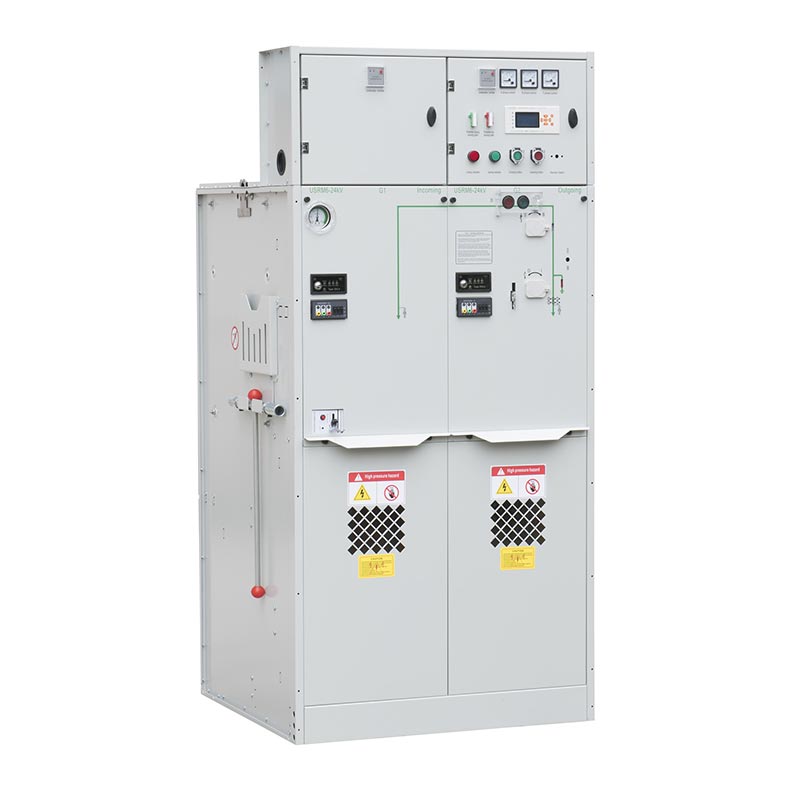

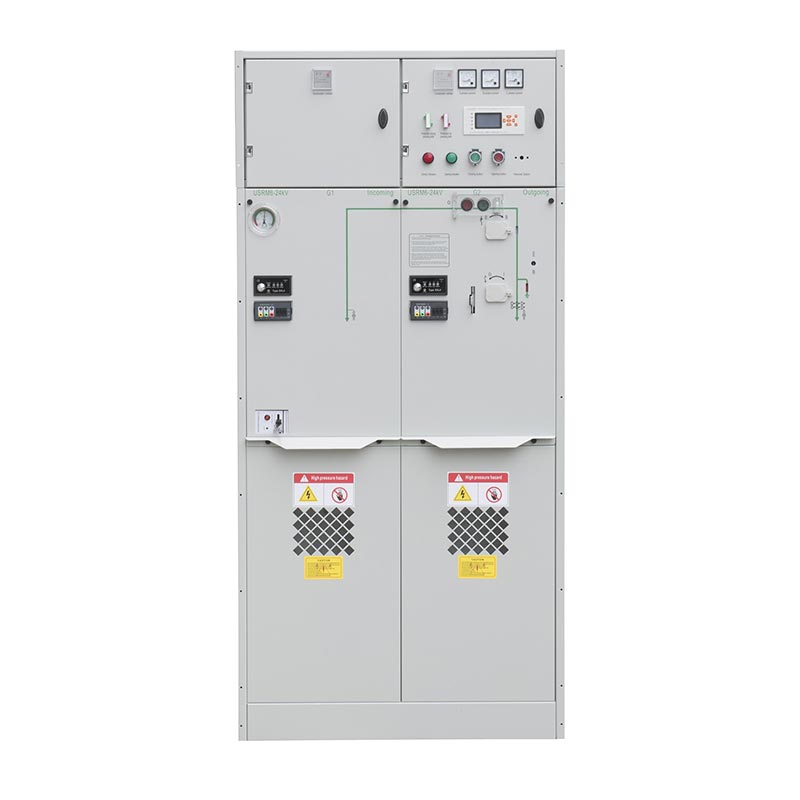

SF6 가스 절연 개폐 장치

USRM6 시리즈 Sf6 가스 절연 개폐 장치는 USUNE가 독자적으로 개발한 완전 절연 시스템입니다. 그 주요 회로 스위치 성능과 모든 전기 부품은 가압 SF6 가스로 밀봉 및 절연되어 있습니다. 완전히 밀폐형 구조는 외부 환경 영향으로부터 전체 장치를 보호하여 효과적으로 작동을 보장합니다. 신뢰성과 인력 안전을 보장하여 전체 수명 주기 동안 유지 관리가 필요 없는 작동을 달성합니다. 제품 표준 모듈러 유닛과 고정 조합 모듈러 유닛 설계를 채택하여 확장 가능한 메인 버스바 선택을 지원합니다. 완전한 모듈성, 완전한 절연 및 완전한 인클로저를 달성하여 요구 사항을 충족하는 동시에 높은 신뢰성과 안전성을 보장합니다. 풍부한 솔루션을 통해 전력망 노드, 최종 사용자 및 보조 변전소의 유연하고 컴팩트한 개폐 장치 요구 사항 모듈 조합.

핵심 제품 특징

1. 모듈형 디자인, 유연한 조합

로드 스위치 유닛(C), 로드 스위치+퓨즈 조합 유닛(F), 회로 등 다양한 기능 모듈을 통합 차단기 유닛(V), 미터링 유닛(M), 부스바 PT 유닛(PT)을 링메인 유닛으로 자유롭게 결합할 수 있으며, 다양한 배전 시나리오와 사용자 요구에 유연하게 적응하여 제품을 크게 개선합니다. 적용성과 유연성.

2. 완전절연밀폐구조

SF6 가스 절연 개폐기 주회로부(메인 버스바)와 스위치 성능은 스테인레스 스틸 용접 가스 상자. 주회로는 다음과 같은 가스박스 부싱을 통해 외부와 연결됩니다. DIN47636 표준. 들어오고 나가는 케이블은 완전히 절연된 밀폐형 분리형 커넥터를 사용하여 연결됩니다. 는 가스박스는 IP67 보호 등급을 자랑하며 외부 환경을 효과적으로 차단하고 단기적인 홍수를 제공합니다. 결로 방지 기능을 갖추고 있어 열악한 환경에서도 안정적인 작동을 보장합니다.

3. 유연하고 확장 가능한 디자인

다양한 표준 모듈형 장치와 결합하여 표준 캐비닛형 비확장형 고정 링을 형성할 수 있습니다. 네트워크 스위치(단일 SF6 절연 가스 박스는 최대 6개 장치와 결합 가능) 그것은 또한 결합될 수 있습니다 서로 다른 모듈을 확장 가능한 단위로 구성, 전용 완전 절연 부스바를 통해 다양한 조합 형태 실현 다양한 지역, 유형 및 고객의 전력 파견 요구 사항을 충족하는 커넥터입니다.

4. 높은 안전성과 신뢰성

주요 회로 부품과 스위치 성능은 스테인레스 스틸 가스 상자 내에 캡슐화되어 있습니다. 충전부와의 직접적인 접촉을 피하기 위해 부싱을 통해 외부에 설치하십시오. 믿을 수 있는 압력 완화 장치를 갖추고 있으며 채널을 통해 사고 발생 시 인력과 장비의 안전을 효과적으로 보호합니다. 포괄적인 기계 연동 장치로 오조작 위험을 최소화하여 안전성과 신뢰성을 더욱 향상시켰습니다.

5. 작동 메커니즘의 높은 신뢰성

SF6 가스절연 개폐장치는 자체 개발 및 설계된 스프링 작동 메커니즘을 갖추고 있습니다. 통해 설계부터 생산, 길들이기까지 포괄적인 품질 관리를 통해 메커니즘의 신뢰성과 안정성이 보장됩니다. USRM6 시리즈 및 유사한 SF6 가스 절연을 위한 고품질 작동 메커니즘 솔루션을 제공합니다. 개폐 장치.

기술적인 매개변수와 사용 조건

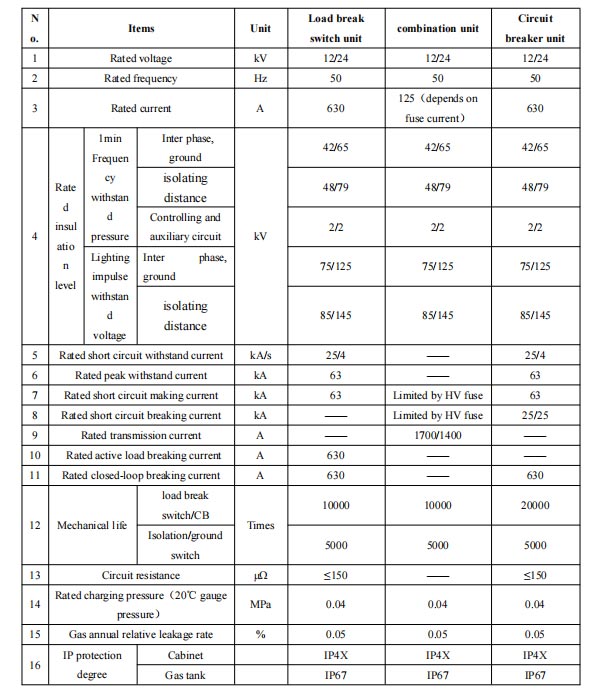

1.핵심 기술 매개변수

2. 이용조건

- 알태도: 4000m 이하(1000m 이상의 고도에서는 사전에 공급업체에 통보하여 팽창 압력을 조정하십시오. 2000m 이상의 고도에서는 캐비닛 내의 과전압을 제거하기 위해 압력을 조정하십시오.)
- 주변 온도: 최고 +50℃, 최저 -40℃, 24시간 평균기온 35℃ 이하
- 주변 습도: 24시간 상대습도 95% 이하, 월간 상대습도 90% 이하
- 설치환경: 주변 환경에 폭발성 또는 부식성 가스가 없습니다. 설치 장소에 심한 진동이나 충격이 없어야 합니다. GB/T5582에 지정된 클래스 III을 초과하지 않는 오염 수준.

3. 적용기준

GB3804-2004 및 GB1984-2014와 같은 여러 국가 및 산업 표준을 엄격히 준수하여 제품을 보장합니다. 전문성과 권위로 다양한 사용 시나리오의 요구를 충족합니다.

응용 시나리오

SF6 가스 절연 개폐 장치는 여러 기능을 통합하고 작은 크기, 유지보수가 필요 없으며 외부 환경 요인에 의해 주 회로가 영향을 받지 않습니다. 특히 적합합니다 지하, 고지대, 해안 지역과 같은 열악한 환경에 적합하며 산업 및 산업 현장에서 널리 사용됩니다. 중국 및 전 세계의 광산 기업, 철도, 공항, 도심 및 주거 지역에 안정적이고 다양한 배전 시스템에 안정적인 전원 공급을 지원합니다.

운영, 운송 및 유지보수

1. 운영절차

모든 스위치는 일치하는 핸들을 사용하여 작동해야 합니다. 부하 스위치/진공 스위치 및 해당 접지 스위치는 기계적으로 연동되어 있으며, 우발적인 작동을 방지하기 위해 추가 자물쇠를 추가할 수 있습니다. 접지 스위치는 빠른 작동 메커니즘을 사용합니다. 핸들을 시계 방향으로 돌리면 회로가 닫히고, 시계 반대 방향으로 회전하면 열립니다. 부하스위치-퓨즈 조합 유닛 또는 회로를 개폐하기 전 차단기, 에너지를 저장해야 합니다. 에너지 저장이 완료되면 녹색 버튼을 눌러 열거나 닫을 수 있습니다. 회로. 이 제품에는 5가지 안전 인터록 기능이 탑재되어 있습니다. 전원 공급 및 분리 작업 사양을 엄격하게 준수해야 합니다.

2. 운송 및 보관

SF6 가스 절연 개폐 장치에는 호이스팅 및 지게차 취급을 위한 리프팅 링이 장착되어 있습니다. 수령 시, 운송 중 손상 여부를 검사합니다. 손상이 발생한 경우 즉시 운송업체에 보고해야 합니다. 포장을 푼 후, 작동 핸들의 무결성을 확인하고 압력계 포인터가 녹색 영역에 있는지 확인한 다음 기계 부품에 대한 기능 테스트. 결함이나 누락이 있는 경우 즉시 공급업체에 보고해야 합니다. 이전 설치 및 사용 시 건조하고 통풍이 잘 되는 곳에 적절히 덮어 보관하십시오.

3. 유지보수 지침

SF6 가스 절연 개폐 장치의 모든 구성 요소는 지정된 서비스 수명 내에서 유지 관리가 필요하지 않습니다. 가스 탱크는 스테인레스 스틸로 만들어졌습니다. 손상된 계기판은 부식 방지 페인트로 즉시 수리해야 합니다. 보호. 외부에 장착된 기계 부품은 작동 및 교체를 용이하게 합니다. 부식 방지 및 윤활은 선적 전에 적용되었습니다. 극한 환경에서 회전하는 부품은 정기적인 검사가 필요합니다 유지 보수 및 필요한 경우 교체. 정상적인 작동 조건에서는 특별한 검사가 필요하지 않습니다. 필수; 작동하기 전에 압력계 포인터가 녹색 영역에 있는지 확인하십시오.

신호 표시 및 제어 구성요소

1. 고전압 활선표시 및 연동장치

활선 구성 요소 감지 및 위상 확인 기능이 특징입니다. 전기적 연동 및 매칭 자기 잠금 장치는 들어오는 케이블에 전원이 공급될 때 케이블 수납 공간 도어가 열리는 것을 방지하여 인사 안전.

2. 오류 표시기

필요에 따라 패널 오류 표시기를 장착할 수 있습니다. 상간 또는 지락 사고가 발생한 경우 직원은 알람 표시기를 통해 통전 상태와 오류 영역을 확인하고 오류 지점을 빠르게 찾을 수 있습니다. 알람 순찰요원이 결함 구간을 확인할 수 있도록 정보를 모니터링 센터로 전송할 수 있습니다. 그리고 위치.

3. 마이크로컴퓨터 보호 및 제어장치

보호, 측정 및 보호에 적합한 디지털 전류 및 전압 보호 및 측정 장치입니다. 라인 및 배전 변압기와 같은 주요 장비의 제어. 그것은 전통적인 전자기를 대체할 수 있습니다 릴레이 보호. 사용자 단말 네트워킹을 통해 질서 있는 전력 소비 감지, 경보, 제어 및 지능형 전력 인터넷을 통해 배전 시스템의 지능 수준을 향상시킵니다.

공급업체 약속

Zhejiang Usien Electric Co., Ltd.는 Sf6 가스 절연 개폐 장치 전문 제조 및 공급업체입니다. 글로벌 고객에게 고품질 USRM6 시리즈 제품을 제공하기 위해 최선을 다하고 있습니다. 우리는 포괄적인 사전 판매를 가지고 있습니다. 판매 및 애프터 서비스 시스템: 사전 판매에는 기술 상담 및 솔루션 설계가 포함됩니다. 판매에는 다음이 포함됩니다 설치 안내 및 시운전; 판매 후에는 적시 유지 관리 및 예비 부품 공급이 포함됩니다. 우리의 공장은 품질 우선 원칙을 고수하며 생산의 모든 측면을 엄격하게 통제하여 제품이 충족되도록 보장합니다. 표준과 사용자 요구를 바탕으로 중국 배전 분야 사용자의 신뢰받는 파트너가 되기 위해 노력하고 있습니다. 그리고 전 세계적으로.

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

자주 묻는 질문

1. 당신은 공장입니까 아니면 무역 회사입니까?

공장, 우리는 우리의 가격이 합리적이고 경쟁력이 있다는 것을 보장할 수 있습니다.

2. 가격은 언제 알 수 있나요?

일반적으로 귀하의 문의를 받은 후 24시간 이내에 견적을 드립니다.

3. 제품에 로고와 회사명을 인쇄할 수 있나요?

네, 물론 OEM을 받아들입니다.

4. 리드타임은 무엇입니까?

리드타임은 주문 수량에 따라 다르며, 일반적으로 결제를 받은 후 15~20일 이내입니다.

5. 품질 관리 프로세스는 어떻습니까?

모든 제품은 부속품부터 검사를 진행하며, 출고 전 정기 테스트를 진행합니다. 우리 공장.

6. 판매 후 품질 문제를 해결하는 방법은 무엇입니까?

품질 문제에 대한 사진이나 비디오를 촬영하여 확인 및 확인을 위해 당사에 보내주시면 1-3일 이내에 만족스러운 솔루션을 제공해 드립니다.

7. 보증 시간은 언제입니까?

배송일로부터 12개월입니다.

8. 우리를 선택하는 이유

● 당사는 14년 이상 해당 분야에 전문화되어 있으며 경험이 풍부한 R&D 팀이 설계를 담당하고 있습니다. 고객의 특별한 요구에 따라 각 프로젝트에 대한 개발 작업을 수행합니다.
● 우리는 부품부터 완제품까지 매우 엄격한 QC 절차를 가지고 있습니다.
● 꾸준한 생산 기간은 15~20일 이내입니다.
● 우리는 제품에 대한 전체 테스트 보고서를 보유하고 있습니다.
● One Step 솔루션을 제공합니다.
