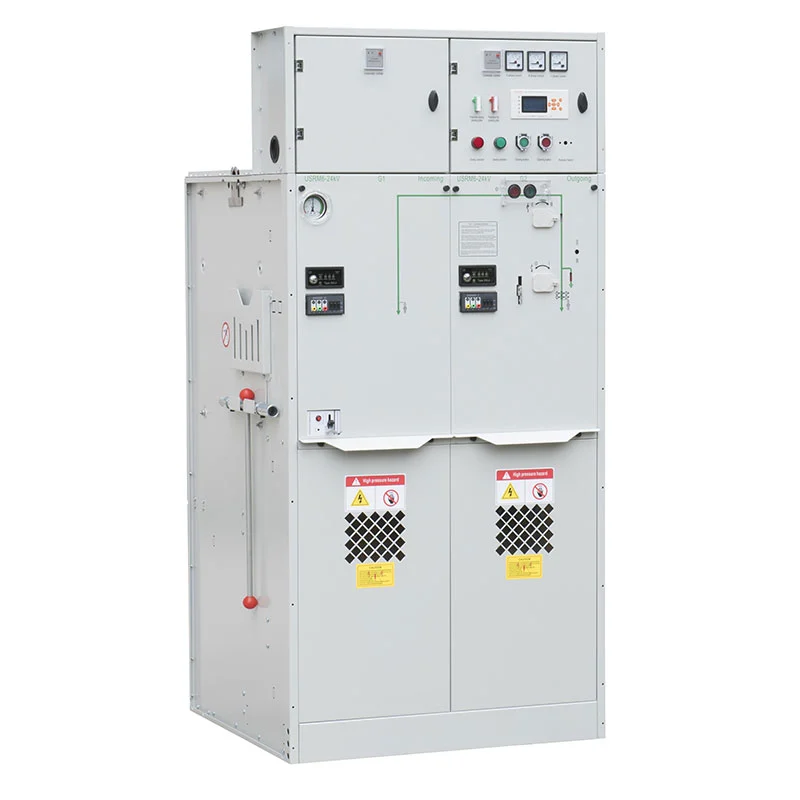

이 중전압 GIS 솔루션은 바닥 공간이 좁거나 환경 조건이 열악한 설치에 매우 적합합니다. 일반적인 배치 위치에는 지하 전력 시설, 해변 지역, 고지대 및 도시 변전소가 포함됩니다. 완전히 밀폐된 구조 덕분에 하드웨어는 작은 공간을 차지하므로 설계 전문가가 중전압 배전 장치를 주 변전소와 보조 배전소 모두에 통합하는 것이 더 간편해졌습니다.

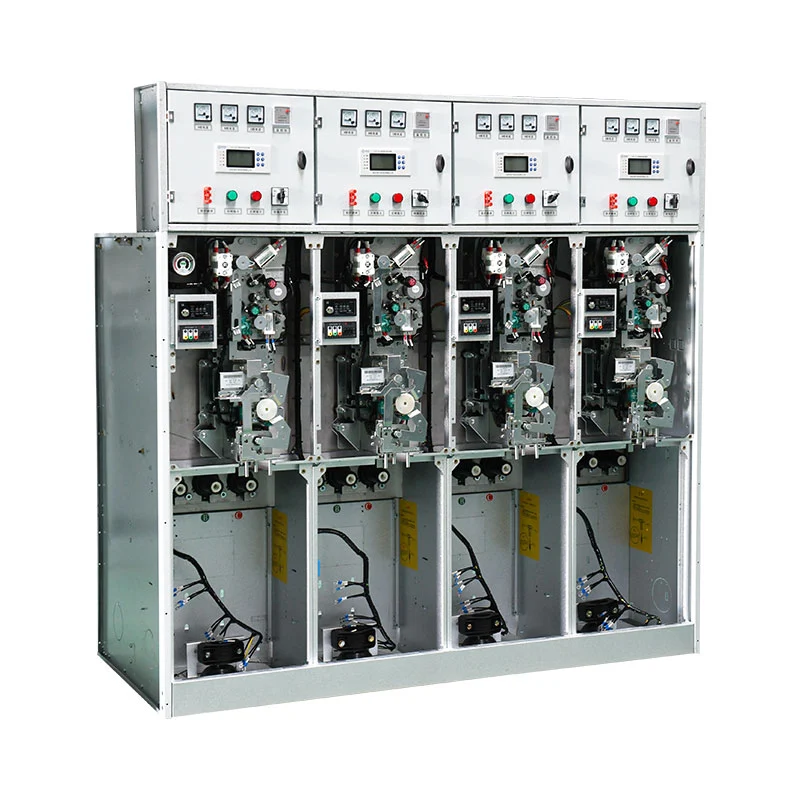

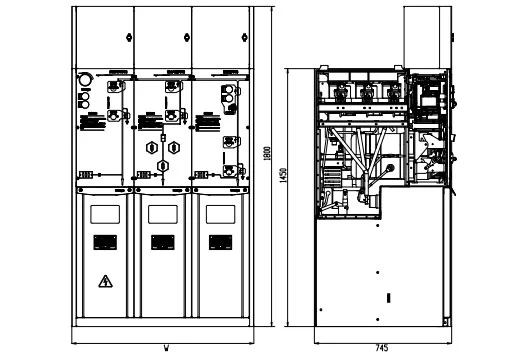

배전 프로젝트는 동일한 회로 레이아웃을 특징으로 하는 경우가 거의 없습니다. 이는 컴팩트 스위치기어 플랫폼이 모든 용도에 맞는 고정형 배열이 아닌 유연한 조립을 지원해야 함을 의미합니다. 모듈식 프레임워크를 기반으로 구축된 24kV 33kV SF₆ GIS 가스 절연 개폐기 USRM6 플랫폼은 부하 차단 스위치 모듈용 유형 C, 결합 기능 어셈블리용 유형 F, 회로 차단기 모듈용 유형 V의 세 가지 고유한 기능 장치를 통합할 수 있습니다.
설계 팀은 프로젝트 전기 회로도에 따라 개별 표준 모듈이나 사전 조립된 조합을 선택할 수 있습니다. 메인 버스바 인프라는 현장 확장을 지원하므로 여러 모듈을 다양한 스위치기어 레이아웃으로 그룹화할 수 있습니다. 이러한 모듈식 유연성을 통해 장비는 나가는 피더, 변압기 연결, 보호 절연 및 배전 임무와 관련된 다양한 요구 사항을 충족할 수 있습니다.
기존 실외 전기 장치는 일년 내내 먼지, 습기, 오염 물질 및 온도 변화에 노출되어 있습니다. 이러한 불리한 요인으로 인해 장비의 작동 수명 전반에 걸쳐 반복적인 검사 및 서비스 요구가 증가하는 경향이 있습니다.
24kV 33kV SF₆ GIS 가스 절연 개폐 장치 USRM6은 1차 회로를 주변 조건으로부터 물리적으로 격리하는 밀봉된 가스 절연 인클로저를 채택합니다. 내부 구성 요소와 환경 오염 물질 간의 직접적인 접촉을 크게 줄이고 일상적인 유지 관리가 거의 필요하지 않은 작동 방식을 제공합니다. 이러한 특성은 지하 전력실, 공간이 제한된 도시 배전 시설 및 원격 인프라 자산과 같이 접근하기 어려운 현장에 뚜렷한 이점을 제공합니다. 사용자가 이러한 까다로운 위치에 대한 장비를 선택할 때 감소된 서비스 빈도는 주요 평가 요소가 됩니다.
이 SF₆ C-GIS 플랫폼은 기본 회로 폐쇄 및 개방 작업보다 훨씬 더 많은 기능을 제공합니다. 선택한 모듈 조합에 따라 시스템은 스위칭 기능과 함께 결함 보호, 전기 절연, 에너지 계량, 실시간 상태 모니터링, 접지, 데이터 통신 및 자동 제어를 수용할 수 있습니다.
다양한 기능 모듈을 자유롭게 연결하여 전체 스위치기어 설정을 프로젝트의 보호 및 배전 아키텍처에 맞출 수 있습니다. 이러한 다양성은 완전한 중전압 배전 네트워크를 개발하는 임무를 맡은 EPC 계약업체 및 시스템 통합업체에게 더 넓은 옵션을 제공합니다.
중전압 GIS 선택을 마무리하기 전에 현장 주변 조건을 주의 깊게 평가해야 합니다. 24kV 33kV SF₆ GIS 가스 절연 개폐 장치 USRM6 시리즈는 최대 4000m 높이에서 작동하도록 설계되었습니다. 허용 가능한 주변 온도는 -40°C ~ +50°C이며 최대 24시간 평균 온도는 35°C입니다. 습도 기준의 경우 24시간 상대습도는 95%에서 최고치를 기록할 수 있으며 월 평균값은 90%를 초과할 수 없습니다. 설치 위치에는 폭발성 또는 부식성 증기, 강한 기계적 충격 및 지속적인 심한 진동이 없어야 합니다. 오염 등급은 GB/T 5582에 지정된 클래스 III을 초과해서는 안 되며 장치는 등급 9 저항에 대한 내진 인증을 통과했습니다. 1000m 이상의 프로젝트의 경우 구매자는 SF₆ 충전 압력을 적절하게 조정하도록 제조업체에 통보해야 합니다. 비정상적인 현장 환경 요구사항이 있는 경우 주문하기 전에 제조업체, 공급업체 및 최종 고객 간의 공동 확인이 필요합니다. 예를 들어, 2000m를 초과하는 고도에 설치하는 경우 탱크 내부의 내부 과전압 위험을 완화하기 위해 수정된 가스 압력 설정이 필요할 수 있습니다.
지하 변전소 지하 전력 시설은 일반적으로 제한된 사용 가능 면적과 엄격한 환기 제한으로 인해 제약을 받습니다. 콤팩트하고 밀봉된 GIS 설계는 설계자가 제한된 공간의 사용을 극대화하는 동시에 부정적인 환경 영향을 약화시켜 제품을 소형 변전소 및 2차 배전 스테이션에 통합하는 데 이상적입니다.
산업 및 광업 현장 산업 및 광업 현장에서는 모터, 변압기, 송전 공급 장치 및 지역 배전망에 서비스를 제공하기 위한 안정적인 중전압 스위칭 및 보호 하드웨어가 필요합니다. 밀폐형 탱크는 내부 구성 요소를 오염으로부터 보호하고 현장 전력 시스템에 필요한 모든 스위칭, 보호, 격리 및 모니터링 기능을 제공합니다.
철도 및 운송 인프라 철도 기지, 공항 유틸리티 및 관련 운송 인프라에는 광범위한 부하에 걸쳐 일관된 전원 공급이 필요합니다. 모듈형 스위치기어는 중앙 집중식 배전 시스템 내에서 맞춤형 피더 및 보호 체계로 구성할 수 있어 통합업체가 운송 프로젝트를 위한 소형 중전압 전력 솔루션을 개발하는 데 도움이 됩니다.
도시 배전망 일반적으로 도심과 주거 지역에는 이용 가능한 토지가 부족합니다. 소형 가스 절연 개폐 장치는 기존의 공기 절연 개폐 장치가 훨씬 더 큰 설치 공간을 요구하는 변전소 및 배전 허브 내에 배치할 수 있습니다. 폐쇄형 탱크 구조는 기본 회로에 작용하는 주변 간섭도 줄여줍니다.
해안 및 고지대 현장 표준 전기 장비는 높은 습도, 염분 오염, 고도 영향 및 급격한 온도 변동에 취약합니다. USRM6의 밀폐형 기본 회로는 이러한 가혹한 조건에 대한 직접적인 노출을 줄입니다. 프로젝트 팀은 선택 단계에서 현장별 운영 매개변수를 분석하여 가장 적합한 구성과 작업 설정을 확인할 수 있습니다.
24kV 및 33kV SF₆ GIS를 소싱하는 동안 구매자는 정격 전압만을 기준으로 구매 결정을 내리기보다는 전체 전기 구성표를 검토해야 합니다. 기술 평가에는 정격 전압 수준, 절연 요구 사항, 회로 차단기 또는 부하 스위치 옵션, 피더 수량, 버스바 배열, 접지 방식, 보호 및 측정 기능, 설치 고도, 온도, 습도, 오염 등급, 통신 인터페이스 및 해당 IEC 및 GB 표준 준수가 포함되어야 합니다.
Usune의 엔지니어링 팀은 프로젝트 엔지니어 및 시스템 통합업체와 협력하여 단선 다이어그램과 실제 현장 작동 조건을 기반으로 맞춤형 USRM6 구성을 정의합니다.
엄격한 품질 보증 Usune은 제조, 공장 승인 테스트 및 제품 발송을 포함하는 공식화된 품질 보증 워크플로우를 유지합니다. ISO 9001 표준은 안정적인 생산 품질을 뒷받침하는 반면, ISO 14001 및 ISO 45001 프레임워크는 환경 관리 및 산업 보건 및 안전 관리를 관리합니다.
맞춤형 모듈식 구성 Usune은 다양한 회로 기능 및 배전 요구 사항에 맞는 유연한 모듈 조합을 제공합니다. 이 서비스는 지정된 전기 도면에 따라 맞춤화된 스위치기어를 요구하는 EPC 회사, 전기 시스템 통합업체, 유통업체 및 조달 팀에 적합합니다.
세계적으로 인정받는 규정 준수 제품 설계는 IEC 국제 표준과 중국 GB 사양을 모두 준수하며 CE 인증을 제공할 수 있습니다. 이번 계약을 통해 다양한 해외 시장을 타겟으로 하는 고객을 지원하게 되었습니다. 적용 가능한 표준 및 인증 규칙은 대상 국가 코드 및 프로젝트 기술 사양과 비교하여 확인할 수 있습니다.
전문화된 엔지니어링 지원 GIS 프로젝트의 경우 생산이 시작되기 전에 올바른 구성을 확보하는 것이 중요합니다. 고객은 Usune 엔지니어링 팀과의 기술 상담을 위해 단선 도면, 정격 전압 요구 사항, 피더 일정, 고도 데이터 및 환경 세부 정보를 공유할 수 있습니다.
| 아니요. | 품목 | 단위 | 부하 차단 스위치 유닛 | 조합 단위 | 회로 차단기 장치 | |
| 1 | 정격전압 | kV | 12/24 | 12/24 | 12/24 | |
| 2 | 정격 주파수 | 헤르츠 | 50 | 50 | 50 | |
| 3 | 정격전류 | A | 630 | 125(퓨즈 전류에 따라 다름) | 630 | |
| 4 | 정격 절연 수준 | 1분 주파수 저항 압력 | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| 조명 임펄스 내전압 | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | 정격 단락 전류 | kA/s | 4월 25일 | —— | 4월 25일 | |
| 6 | 정격 피크 내전류 | 카 | 63 | —— | 63 | |
| 7 | 정격 단락 전류 만들기 | 카 | 63 | HV 퓨즈로 제한됨 | 63 | |
| 8 | 정격 단락 차단 전류 | 카 | —— | HV 퓨즈로 제한됨 | 25/25 | |
| 9 | 정격 전송 전류 | A | —— | 1700/1400 | —— | |
| 10 | 정격 유효 부하 차단 전류 | A | 630 | —— | —— | |
| 11 | 정격 폐쇄 루프 차단 전류 | A | 630 | —— | 630 | |
| 12 | 기계적 수명 | 부하 차단 스위치/CB | 타임스 | 10000 | 10000 | 20000 |
| 절연/접지 스위치 | 5000 | 5000 | 5000 | |||
| 13 | 회로 저항 | μΩ | ≤150 | —— | ≤150 | |
| 14 | 정격충전압력(게이지압력 20℃) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | 가스 연간 상대누출률 | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP 보호 등급 | 내각 | IP4X | IP4X | IP4X | |
| 가스탱크 | IP67 | IP67 | IP67 | |||
Cas-우주 로켓 발사 프로젝트 동안 USRM6 시리즈는 발사 시설 전체의 중전압 전력 분배를 처리하기 위해 도입되었으며, 중요 인프라와 이에 연결된 전기 부하를 모두 포괄합니다. 발사 현장의 배전반 스위치기어는 보조 설치는 물론 필수 장비에 대한 스위칭, 보호, 격리 및 모니터링을 안정적으로 유지하고 상대적으로 제한된 전기 환경에서도 안정적인 성능을 유지할 것으로 예상됩니다. 주 회로가 SF6으로 둘러싸인 절연 구조 내에 있기 때문에 USRM6 계열은 외부 환경 조건으로부터 주 회로를 대부분 보호합니다. 이는 엄격한 요구 사항에 따라 작동하는 특수 인프라에 가장 중요한 특성입니다.
마찬가지로 스위치기어의 모듈식 구성은 프로젝트의 배전 아키텍처에 맞게 배치할 수 있는 충분한 공간을 제공했습니다. 기능 장치는 전력 네트워크 설계에 따라 조립될 수 있었고 확장 가능한 메인 버스는 네트워크 구성 및 향후 시스템 계획을 위한 추가 헤드룸을 생성했습니다. 전체적으로 USRM6 시리즈를 Cas 우주 로켓 발사 프로젝트에 적합한 중전압 배전 솔루션으로 만든 것은 컴팩트한 구조, 밀폐된 단열재 및 모듈식 설계의 혼합이었습니다. 이 솔루션은 안정적이면서도 공간 효율적인 전기 인프라에 대한 시설의 요구에 부응했습니다.
USRM6 시리즈는 적용 가능한 고전압 개폐 장치 및 제어 장비 표준을 참조하여 설계되었습니다. 3.6kV~40.5kV 고전압 AC 부하 차단 스위치용 GB 3804-2004, 고전압 AC용 GB 1984-2014 포함 회로 차단기, HV AC 부하 차단 스위치-퓨즈 조합용 GB 16926-2009, HV AC 절연용 GB 1985-2014 스위치 및 접지 스위치, 3.6kV~40.5kV AC 금속 폐쇄 개폐 장치 및 제어 장치에 대한 GB 3906-2006.
또한 HV 개폐 장치 및 제어 장치에 대한 일반적인 기술 요구 사항에 대해 GB/T 11022-2011, GB 4208-2008을 참조합니다. 외함 보호용, 외부 절연 오염도용 GB/T 5582-1993, 3.6kV~40.5kV용 DL/T 404-2007 AC 금속 폐쇄 개폐 장치 및 제어 장치, 기계 및 전기 제품용 GB/T 13384-2008, GB 191-2008 포장 및 운송 표시용, 고전압 송전의 절연 조정용 GB 311.1-2012 and distribution equipment.
Usune의 품질 및 규정 준수 프레임워크에는 ISO 9001 품질 관리 시스템, ISO 14001 환경이 포함됩니다. 관리 시스템, ISO 45001 산업 보건 및 안전 관리 시스템, IEC 및 GB 표준 준수, CE 인증. 프로젝트 별 인증 및 적용 표준은 다음 사항에 따라 확인되어야 합니다. 대상 시장 및 기술 사양.
가장 큰 장점은 절연 가스 내에서 에너지가 공급되는 전기 부품의 밀폐형 구조입니다. 환경. 이를 통해 컴팩트한 구조를 구현하고 주회로가 외부로 직접 노출되는 것을 줄입니다. 환경 조건.
USRM6 시리즈는 24kV 및 33kV 구성을 포함한 중전압 애플리케이션용으로 설계되었습니다. 정확한 평가 전압, 절연수준, 구성 등은 프로젝트 사양에 따라 확인되어야 합니다.
예. 지정된 서비스 고도는 최대 4000m입니다. 1000m 이상의 설치에 대해서는 고객이 Usune에 알려야 합니다. 적절한 가스 충전 압력을 평가할 수 있도록 진행하십시오. 2000m 이상의 특별 요구사항은 다음과 같습니다. 기술 설계 중에 확인되었습니다.
USRM6 시리즈는 모듈형 구성 개념을 사용합니다. 부하개폐기 유닛, 조합 유닛, 차단기 필요한 전기 구성에 따라 장치 및 확장 가능한 메인 버스 배열을 선택할 수 있습니다.
일반적인 응용 분야에는 2차 변압기 변전소, 산업 및 광산 시설, 철도, 공항, 도시 유통망, 주거지역, 지하시설, 상대적으로 수요가 많은 곳 환경 조건.
정확한 견적을 위해 구매자는 필요한 정격 전압, 단선 다이어그램, 피더 수를 제공해야 합니다. 스위칭 기능, 회로 차단기 또는 부하 차단 스위치 요구 사항, 버스 구성, 설치 고도, 환경 조건, 보호 요구 사항 및 대상 시장.
컴팩트한 크기, 환경 적응성, 모듈식을 요구하는 중전압 배전 프로젝트용 구성 및 유지 관리 요구 사항 감소를 통해 USRM6 시리즈는 실용적인 가스 절연 개폐 장치를 제공합니다. 솔루션.
Usune의 USRM6 계열은 밀폐형 SF6 절연체, 모듈식 기능 장치, 확장 가능한 버스 구성, 스위칭, 보호, 측정 및 모니터링 기능을 제공합니다. Supported by ISO 9001, ISO 14001, ISO 45001, IEC GB 표준 및 CE 인증을 통해 Usune은 24kv를 평가하는 고객에게 프로젝트 중심 솔루션을 제공합니다. 산업, 인프라, 도시 및 특수 배전용 33kv Sf6 Gis 가스 절연 개폐 장치 응용 프로그램.
