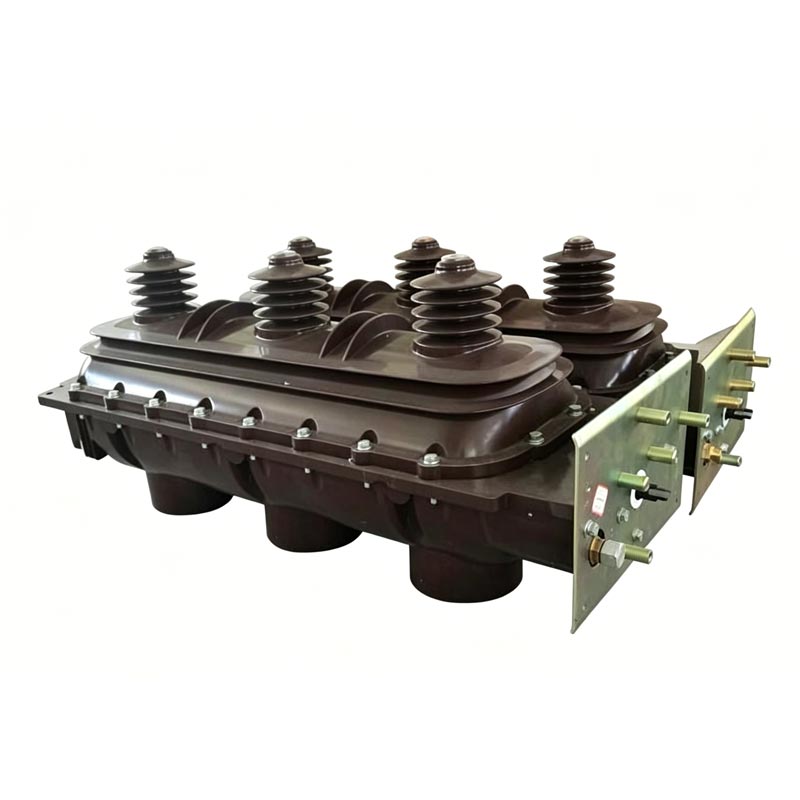

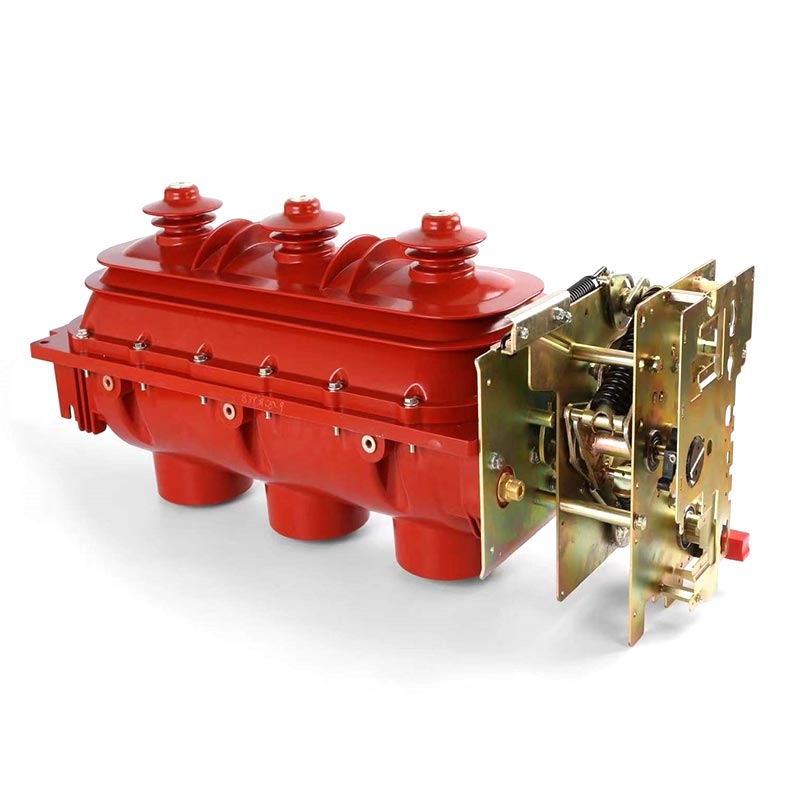

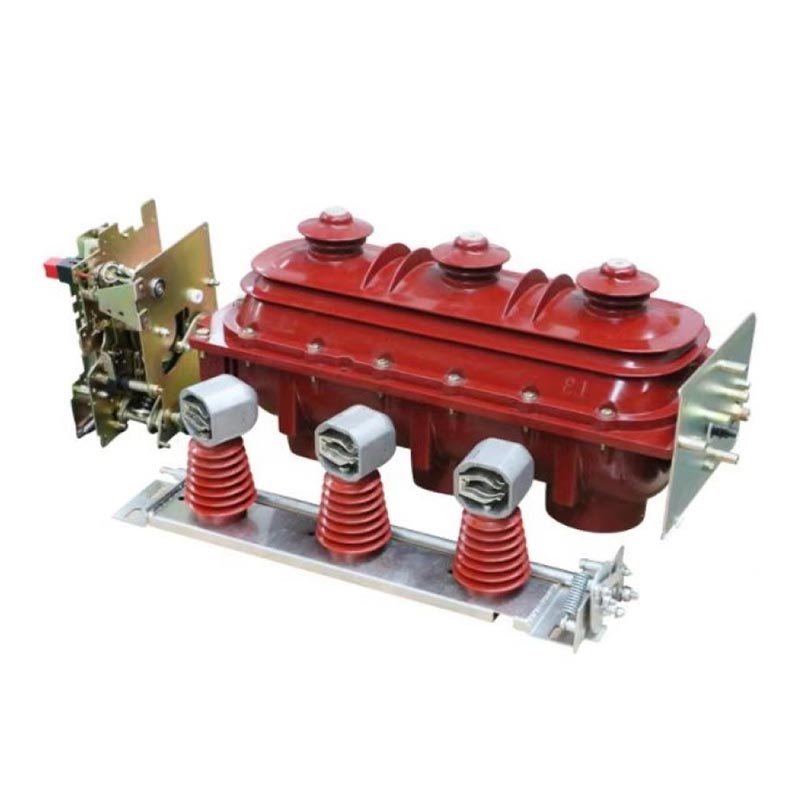

Usune 실내 24kV 36kV 부하 차단 스위치 FLN36-24kV 36KV 시리즈는 핵심 중간 전압 개폐 장치입니다. Zhejiang Usune Electric Co., Ltd.에서 독자적으로 개발 및 제조했습니다. 이 시리즈는 특별히 설계되었습니다. 실내 애플리케이션용, 24kV 및 36kV 정격 전압에 적응 가능, 3상 AC 50Hz 링에 적합 네트워크 및 이중 방사형 전원 공급 장치 시스템. 중국에 뿌리를 둔 전문 공급업체인 Usune은 첨단 기술을 통합합니다. 모든 제품에 기술과 실무 경험을 접목하여 스위치가 부하 전류를 안정적으로 처리할 수 있도록 보장 과부하 전류 스위칭뿐만 아니라 긴 무부하 라인, 무부하 변압기의 스위칭 작동, 및 커패시터 뱅크.
이 시리즈의 핵심 장점은 유연성입니다. 전류 제한 퓨즈와 함께 사용하면 회로를 대체할 수 있습니다. 차단기. 부하 스위치는 다양한 부하 전류의 스위칭을 처리하고 전류 제한 퓨즈는 더 큰 과부하 및 단락 전류 차단. 이로 인해 배전 장비 비용이 절감됩니다. 전원 공급 시스템의 안전성과 안정성을 향상시켜 업계에서 널리 인정받고 있습니다.
이중 차단, 3위치 회전 접점 설계 채택, 스위치 작동 위치(닫힘, 열림, 접지)가 명확하게 정의되어 오작동을 효과적으로 방지하고 정확하고 안정적인 스위칭을 보장합니다. 는 전체적인 3상 설치 설계는 우수한 동기화, 적은 수의 부품, 편리한 조정 및 현장 설치 난이도와 시간을 대폭 줄여줍니다.
스위치는 상부 및 하부 에폭시 주조 하우징으로 밀봉되어 있으며 내부에는 0.045–0.07 MPa의 SF6 가스가 채워져 있습니다. SF6 가스는 절연성 및 소호성이 뛰어나 주회로와 소호성을 완전히 밀봉합니다. 하우징 내부에 접지 회로를 접지하여 외부 습기, 먼지 및 기타 오염 물질로부터 절연합니다. 이 열악한 실내 환경에서도 안정적인 단열 성능을 보장하여 단열 불량을 방지하고, 전력 시스템의 안전한 작동을 보장합니다.
안전은 Usune 제품 디자인의 핵심입니다. 내부 아크 발생 시 후면 구조가 약해 하우징이 자동으로 파열되고 동시에 캐비닛 상단에 있는 압력 방출 밸브가 파손됩니다. 열어서 캐비닛 외부로 과압 가스를 배출하여 캐비닛 폭발을 효과적으로 방지하고 보호합니다. 현장 작업자와 주변 장비의 안전. 이 디자인은 여러 가지 안전 테스트를 통과했으며, 국제 안전 표준을 준수하며 배전 작업에 대한 안정적인 보호를 제공합니다.
실내 24kV 36kV 부하 차단 스위치는 수동 및 전기 작동 모드를 모두 지원하며 다음에 따라 선택 가능합니다. 실제 사이트 요구 사항. 유선형의 기계적 구조로 작동이 편리하고 신뢰성이 높습니다. 안정적인 성능, 빈번한 스위칭 작업에 적응 가능. 유지보수가 필요 없는 설계를 채택하여 긴 수명을 자랑합니다. 최대 2000사이클의 기계 수명으로 서비스 수명이 향상되어 후속 유지 관리 비용과 작업량이 줄어듭니다.
| 아니요. | 목 | 단위 | 데이터 |
| 1 | 정격전압 | kV | 24 |
| 2 | 정격 주파수 | 헤르츠 | 50/60 |
| 3 | 정격전류 | A | 630/800 |
| 4 | 1분 상용주파 내전압(습식) | kV | 50 |
| 1분 상용주파 내전압(건식) | 60 | ||
| 5 | 번개 충격 내전압 | kV | 125/150 |
| 6 | 정격단락차단전류(피크) | 카 | 63 |
| 7 | 정격 유효 부하 및 폐쇄 루프 차단 전류 | A | 50 |
| 8 | 정격 전송 전류 | A | 1200 |
| 9 | 정격 단락 투입 전류(피크) | 카 | 63 |
| 10 | 정격 케이블 충전 차단 전류 | A | 50 & 10 |
| 11 | 지락 케이블 충전 차단 전류 | A | 20 |
| 12 | 정격 피크 내전류 | 카 | 63 |
| 13 | 단시간 내전류(2s) | 카 | 25 |
| 14 | 기계적 내구성 | 타임스 | 2000 |
안정적이고 안정적인 작동을 보장하려면 Usune 실내 24kV 36kV 부하 차단 스위치를 다음 조건에서 사용해야 합니다. 다음 조건(중국 및 전 세계의 실제 적용 경험을 기반으로 함):
(a) 고도: 1000미터를 초과하지 않음;
(b) 주위 온도: 상한 +40℃, 하한 -25℃;
(c) 상대 습도: 일일 평균 ≤95%, 월 평균 ≤90%;
(d) 주변 공기에 심각한 부식성 가스, 가연성 가스 또는 수증기 오염이 없습니다.
(e) 빈번하거나 심한 진동이 없어야 합니다.
사례 연구: 중국 항저우 도시 주거용 배전 프로젝트
중국 항저우의 대규모 주거 지역은 에너지 효율성, 안전성, 안정성에 대한 요구 사항이 높았습니다. 실내 배전실. 프로젝트에서는 Usune 실내 24kV 부하 차단 스위치(FLN36-24kV) 20개를 선정했습니다. 시리즈)은 주거용 전원 공급 시스템의 부하 스위칭 및 보호를 처리합니다. 지정공급업체로는 이 프로젝트를 위해 Usune은 맞춤형 설치 지침과 애프터 서비스를 제공했습니다. 공장에서는 엄격하게 프로젝트 기술 요구 사항을 준수하는지 확인하기 위해 배송 전에 각 제품을 테스트했습니다. 그 이후로 2023년 시운전을 통해 스위치는 절연 결함이나 오작동 없이 안정적으로 작동했으며, 5,000여 가구에 안정적인 전력 공급을 보장합니다. 프로젝트 팀은 제품 성능을 높이 평가했습니다. 그리고 Usune의 전문적인 서비스.
A1: 아니요. 로드 스위치는 주로 부하 전류 및 과부하 전류를 전환하고 연결하는 데 사용됩니다. 무부하 긴 라인, 무부하 변압기 및 커패시터 뱅크를 분리합니다. 그들은 독립적으로 할 수 없습니다 단락 전류를 차단합니다. 단락 전류를 처리하기 위해 부하 스위치를 다음과 결합할 수 있습니다. 전류 제한 퓨즈. 전류 제한 퓨즈는 더 큰 과부하 및 단락 회로 차단을 처리합니다. 이 조합은 회로 차단기를 대체하여 전원 공급 장치에 대한 포괄적인 보호를 제공할 수 있습니다. 시스템. 수년간의 전문적인 경험을 바탕으로 Usune이 최적화한 이 디자인은 비용과 안전성의 균형을 유지합니다.
A2: Usune 실내 24kV 및 36kV 부하 스위치의 SF6 가스는 에폭시 주조 하우징 내에 밀봉되어 있습니다. 표준 압력은 0.045–0.07MPa입니다. 압력이 낮으면 스위치의 절연 및 아크 소화 성능에 영향을 미칩니다. 사용자 먼저 가스 누출 여부를 확인해야 합니다. 누출이 발견되면 즉시 Usune A/S팀에 연락하십시오. 로서 전문 제조업체인 Usune은 전문적인 가스 누출 감지 및 수리 서비스를 제공합니다. 누수부분을 제거한 후, 스위치가 정상적으로 작동하려면 SF6 가스를 표준 압력까지 보충해야 합니다. 추천합니다 매일 사용하는 동안 정기적으로 가스 압력을 확인하십시오.
