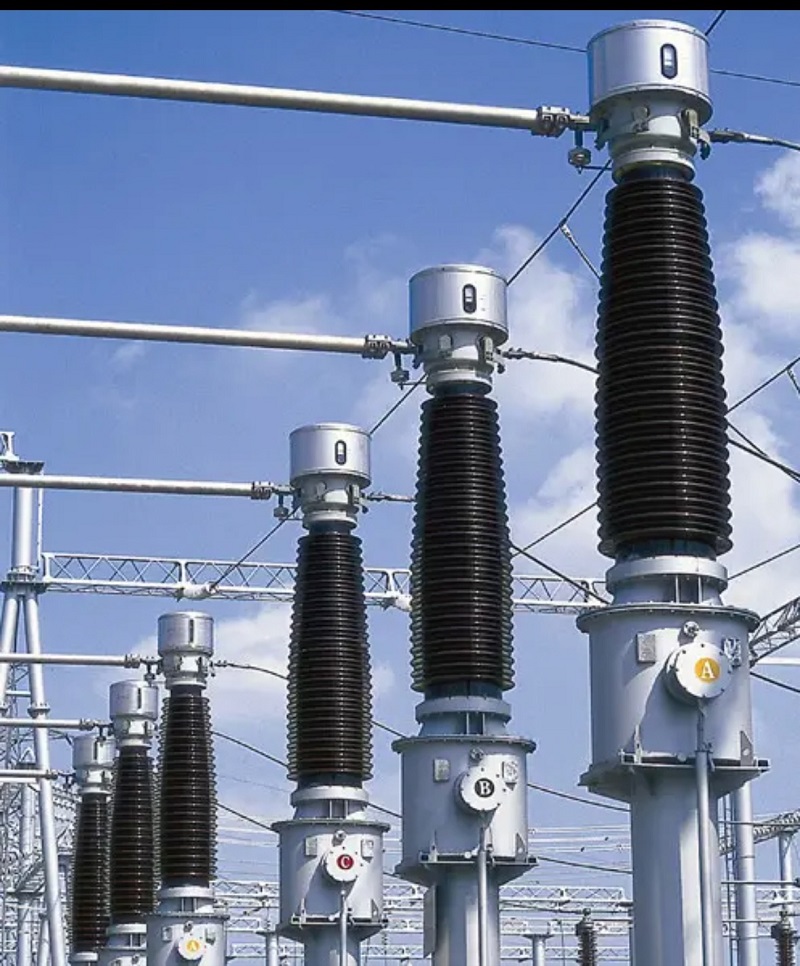

LB6-110kV 변류기110kV AC 전력 시스템의 전류 측정, 에너지 계측 및 계전기 보호용으로 설계된 고전압 변류기입니다. 50Hz 및 60Hz 전기 네트워크에 적합한 이 변압기는 변전소, 송전 시스템 및 산업 전력 시설에 안정적인 성능과 높은 측정 정확도를 제공합니다.
고급 오일 침지 절연 기술과 완전 밀봉 구조를 갖춘 LB6-110kV 변류기는 까다로운 고전압 작업 조건에서 탁월한 전기 절연, 안정적인 작동 및 긴 서비스 수명을 제공합니다.
LB6-110kV 시리즈 변류기는 고전압 전력 애플리케이션을 위한 전문적인 설계를 채택했습니다. 제품 모델은 주요 기술적 특징을 나타냅니다.
변압기에는 정확도 등급 0.5의 측정 권선 1개와 보호 권선 3개를 포함하여 여러 개의 2차 권선이 장착되어 있습니다. 다중 2차 권선 구성을 통해 다양한 전력 시스템 요구 사항에 대한 안정적인 전류 측정 및 보호 기능이 가능합니다.
LB6-110kV 변류기오일 컨서베이터 외부 연결 부품의 연결 방법을 변경하여 다중 전류 비율 구성을 지원합니다. 직렬 연결 시 전류 비율은 a/c이고, 병렬 연결 시 전류 비율은 2*a/c입니다.
이러한 유연한 설계를 통해 동일한 변압기 모델을 다양한 작동 요구 사항에 맞게 조정할 수 있으므로 장비 교체 비용이 절감되고 고전압 전력 시스템의 애플리케이션 다양성이 향상됩니다.
LB6-110kV 변류기는 다양한 환경 조건에서 안정적으로 작동하도록 설계되었습니다.
온도가 낮거나 특별한 환경 요구 사항이 있는 응용 분야의 경우 프로젝트 조건에 따라 제조업체와 맞춤형 솔루션을 논의할 수 있습니다.
LB6-110kV 변류기는 연료 탱크, 변압기 본체, 도자기 부싱, 오일 컨서베이터 및 확장기로 구성된 오일 침지 구조를 채택합니다. 변압기 본체는 절연유에 담겨 있으며 안정적인 전기 성능을 위해 설계된 1차 및 2차 권선을 포함합니다.
1차 권선은 U자형 구조를 채택하고 있습니다. 주요 절연 시스템은 절연층 사이에 여러 개의 용량성 스크린이 배치된 용량성 오일-페이퍼 절연 기술을 사용합니다. 내부 스크린은 고전위에 연결되고 외부 스크린은 접지되어 절연 성능과 작동 안전성이 향상됩니다.
1차 권선 도체는 오일 컨서베이터에 연결된 4개의 단자를 포함하는 두 부분으로 나누어집니다. 전류 비율은 외부 배선 변경을 통해 조정될 수 있어 유연한 구성 옵션을 제공합니다.
2차 권선은 1차 권선 아래 지지대에 설치됩니다. 모든 2차 단자와 외부 스크린 단자는 변압기 탱크의 정션 박스에 연결되어 있어 설치 및 유지 관리가 편리합니다.
LB6-110kV 변류기는 정션박스 하단에 외부 배선 클램프를 설치하여 실용적인 연결 설계가 특징입니다. 정션 박스와 연료 탱크 모두에 접지 볼트가 제공되어 2차 권선과 전체 변압기 구조를 안전하게 접지할 수 있습니다.
변압기는 감소 극성 특성을 채택합니다. 1차 전류가 P1에서 P2로 흐를 때 2차 전류는 외부 회로를 통해 S1에서 S2 또는 S3으로 흐르므로 측정 및 보호 시스템에 대한 정확한 전류 전송이 보장됩니다.
고전압 성능과 안정적인 보호 기능으로 인해 LB6-110kV 변류기는 다음 분야에서 널리 사용됩니다.
LB6-110kV 변류기는 정확한 측정, 안정적인 절연, 유연한 전류 비율 설계 및 유지 관리가 적은 작동을 결합합니다. 완전히 밀봉된 오일 침지 구조는 고전압 환경에서 안정적인 성능을 보장하므로 안전하고 지속적인 작동이 필요한 현대 전력 시스템에 대한 신뢰할 수 있는 솔루션입니다.
