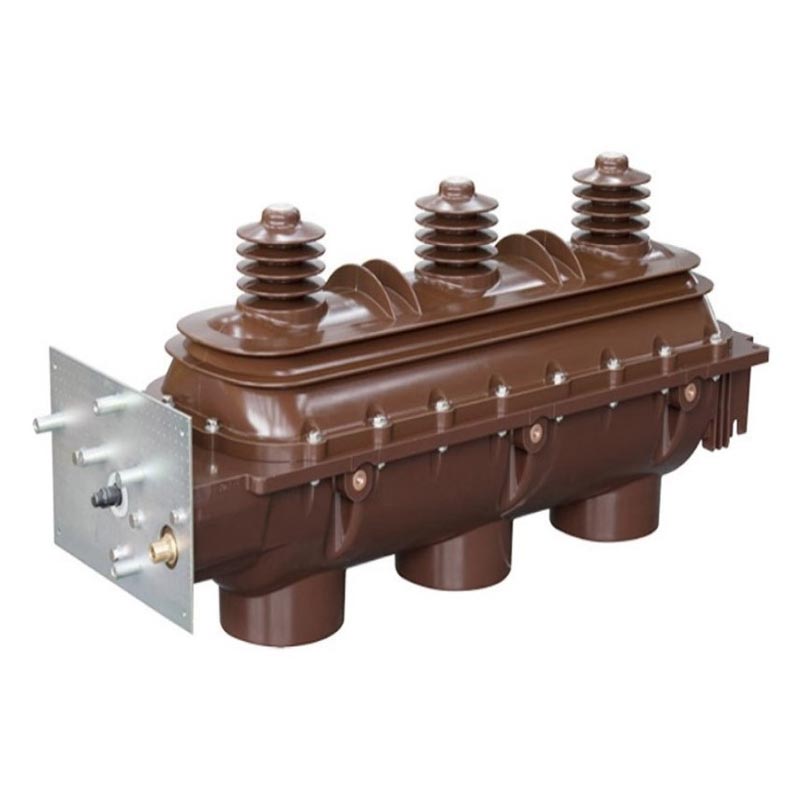

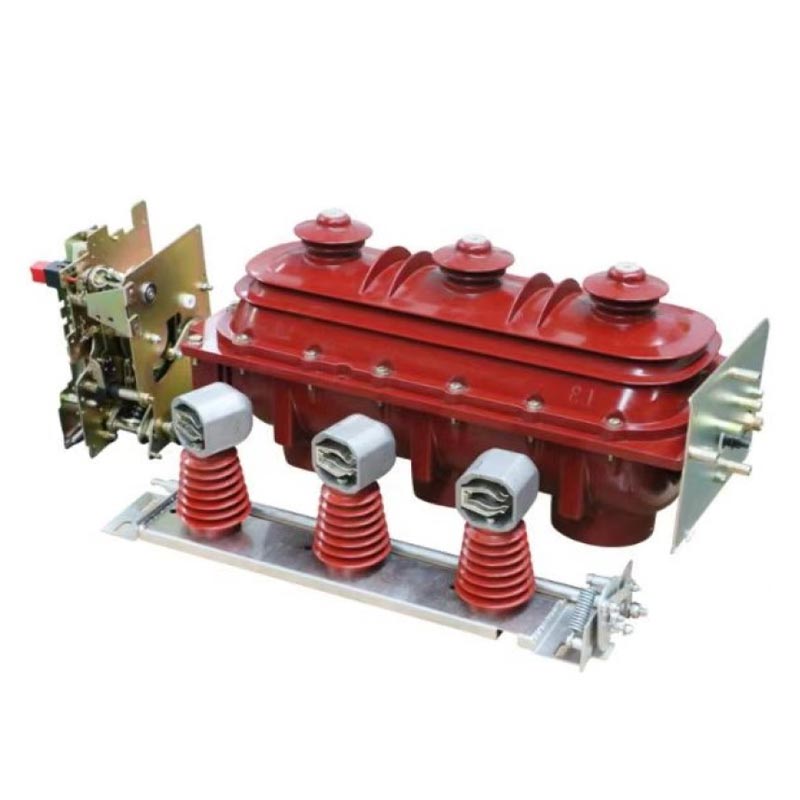

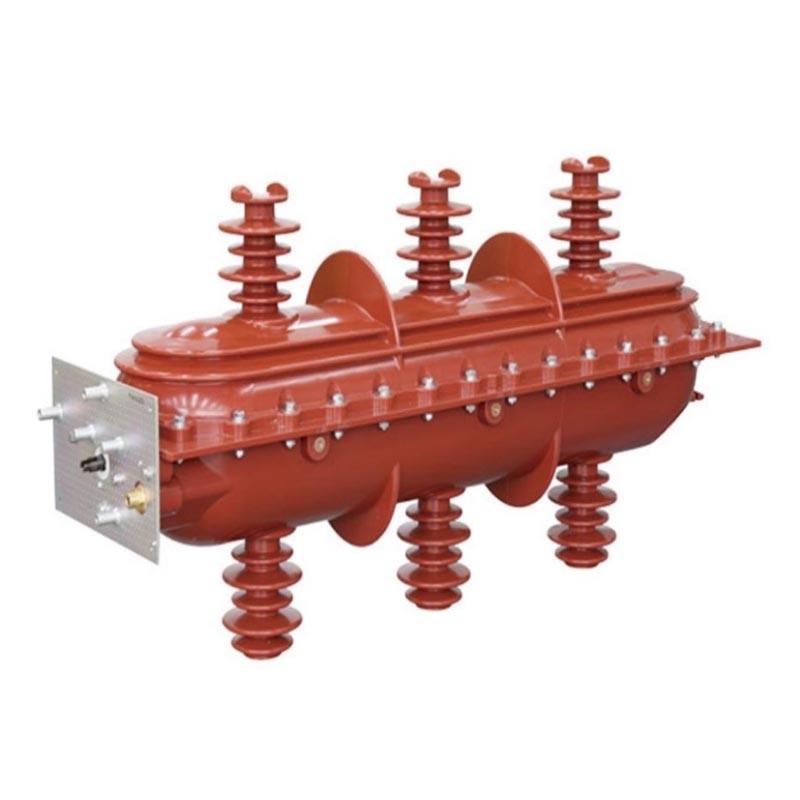

중국의 고전압 전기 장비 전문 제조업체인 Usune은 R&D 및 생산에 중점을 두고 있습니다. 첨단 기술을 갖춘 표준화된 공장을 보유하고 있는 중, 고전압 배전 장비 생산 라인과 엄격한 품질 검사 프로세스. FLN36-12D 및 FLRN36-12D 실내 AC 고전압 Sf6 부하 당사가 출시하는 차단기 스위치는 해외 선진 기술을 흡수하여 독자적으로 개발한 핵심 제품입니다. 기술을 활용하고 이를 중국 전력 시스템의 실제 운영 요구 사항과 결합합니다.
모든 Usune SF6 부하 차단기 스위치는 포괄적인 유형 테스트를 통과했으며 성능은 다음을 완전히 준수합니다. GB3804 "3~63kV AC 고전압 부하 스위치", GB16926 "고전압 부하 스위치-퓨즈 조합", IEC60265 및 IEC60420 국제 표준. "모든 것은 안전한 전력 사용을 위한 것"이라는 핵심 개념을 고수하는 제품은 3위치 아크 소화실("폐쇄-개방-접지")을 갖추고 있어 안전하고 안정적인 전력 운용. 신뢰할 수 있는 고전압 개폐기 공급업체로서 Usune은 포괄적인 사전 판매를 제공합니다. 다양한 응용 시나리오에서 장비의 원활한 작동을 보장하기 위한 상담 및 애프터 서비스.
Sf6 부하 차단기 스위치는 3상 AC 10kV, 24kV, 36kV, 50/60Hz 전력 시스템에 적합합니다. 그것은 널리 산업 및 광업 기업, 고층 건물, 도시 주거 지역, 변전소, 대형 쇼핑에 사용됩니다. 쇼핑몰, 공항, 지하철, 병원 및 기타 배전 시나리오. 핵심 기능은 부하를 전환하는 것입니다. 전류 및 사고 전류, 라인 및 배전 변압기를 제어 및 보호하여 안전하고 안정적인 전력을 제공합니다. 사회적 생산과 생활의 모든 부문을 보호합니다.
- 주변 온도: -25℃ ~ +40℃, 중국 및 기타 지역의 대부분의 기후 조건에 적합합니다.
- 고도: 2000m를 초과하지 않으며 대부분의 도시 및 산업 지역에 적합합니다.
- 습도: 일일 평균 상대 습도 <95%, 월 평균 상대 습도 <90%; 일일 평균 증기
압력 2.2kPa 이하, 월 평균 증기압 1.8kPa 이하로 습한 환경에서도 안정적인 작동을 보장합니다.
국가 표준 GB/T11022-1999 "고전압 개폐 장치에 대한 공통 기술 요구 사항 및 제어 장치 표준"에 따라 스위치 기어는 정상적인 작동 조건에서 작동해야 합니다. 사용자가 조작하는 경우 조건이 정상적인 조건(2000m를 초과하는 설치 고도, 주변 온도 등)과 일치하지 않는 경우 기준치 초과, 높은 습도로 인해 결로 발생 등), 전문가와 상담이 필요합니다. 제조업체 Usune은 사전에 합의에 도달하고 장비의 안전하고 안정적인 작동을 보장합니다.
1. 일체형 단열 구조 : 상부 쉘과 하부 쉘을 에폭시 수지로 사출 성형하여 밀봉된 가스로 채워진 내부 공동. 이는 우수한 절연성과 내식성을 효과적으로 제공합니다. 내부 구성 요소를 외부 환경으로부터 격리하고 안정적인 작동을 보장합니다.
2. 3위치 작동 모드: 공통 이동 접점이 회전하여 점차적으로 세 가지 작동 상태를 완료합니다. "폐쇄", "개방" 및 "접지". 위치가 명확하게 정의되어 있으며 전환이 안정적이며 오작동이 발생하지 않습니다. 효과적으로 방지합니다.
3. 이중 작동 메커니즘: 기본 수동 스프링 작동 메커니즘이 포함되어 있으며 옵션도 제공됩니다. 원격 제어를 위한 전기 개폐 기능. 이를 통해 사용자는 필요에 따라 선택할 수 있으며, 운영 효율성 향상.
4. 지능형 모니터링: 메커니즘 박스 전면에는 SF6 압력 게이지와 위치가 장착되어 있습니다. 표시기. 압력 게이지는 SF6 압력 변화를 실시간으로 모니터링하고 위치 표시기는 직접 움직이는 접점 구동축에 연결되어 움직이는 접점의 작동을 절대적으로 신뢰할 수 있게 표시합니다. 위치.
5. 안전 보호: 압력 완화 탈출 장치는 쉘 후면에 있습니다. 사고가 발생했을 때 아크 소화실에서 고압이 발생하면 과압 가스가 방출 장치를 뚫을 수 있습니다. 장치가 뒤로 배출되어 전방 배출을 방지하고 작업자의 안전을 보장합니다.
6. 신뢰성 있는 연동: 부하 스위치와 접지 사이에 신뢰성 있는 기계적 연동이 제공됩니다. 스위치, 접지 스위치와 전면 도어 사이(캐비닛 전원 분배용)를 엄격히 방지합니다. 오작동 및 장비 작동 안전을 더욱 강화합니다.
7. 밀봉 성능: 전용 동적 및 정적 밀봉 설계를 활용하여 안정적인 밀봉이 보장됩니다. Usune의 엄격한 밀봉 공정은 업계 표준보다 훨씬 낮은 연간 누출율을 보장하여 장비의 누출을 방지합니다. SF6 가스 누출로 인한 고장.
| 아니요. | 목 | 단위 | 데이터 | |||
| 1 | 정격전압 | kV | 12 | 24 | 40.5 | |
| 2 | 정격 주파수 | 헤르츠 | 50/60 | |||
| 3 | 정격전류 | A | 630 | |||
| 4 | 정격단기 전류 | kA/s | 25/2 | |||
| 5 | 정격 피크 내전류 | 카 | 63 | |||
| 6 | 정격 제작전류 | 카 | 63 | |||
| 7 | 정격스위칭커패시터 차단전류 | A | 400 | |||
| 8 | 정격전송전류 | A | 1700 | 1500 | 1300 | |
| 9 | 정격단락전류 | 카 | 두부에 따르면 | |||
| 10 | 메인 루프접촉 저항 | 유Ω | ≤85 | |||
| 11 | 1분 전력 주파수 내구성 전압 |
P-P/P-E | kV | 42 | 55 | 95 |
| 부서지다 | 48 | 65 | 110 | |||
| 12 | 정격 번개 충격 피크 전압 |
P-P/P-E | 75 | 125 | 185 | |
| 부서지다 | 85 | 150 | 215 | |||
| 13 | 기계적 수명 | 작전 | 2000 | 2000 | 2000 | |
사례 1: 중국 도시 주거 지역의 배전 프로젝트
중국 동부의 대규모 주거 지역은 2000가구가 넘는 30개의 고층 건물로 구성되어 있으며 최고점은 전력수요는 800kW이다. 초기에는 일반 부하 스위치를 사용했으나 불량 등의 문제가 자주 발생했습니다. 밀봉, 불안정한 작동 및 트립으로 인해 거주자의 정상적인 전원 공급에 영향을 미칩니다. 나중에 여러군데 비교해본 결과 공급업체에서 자산 관리 회사는 Usune FLN36-12D Sf6 부하 차단기 스위치를 핵심 전원으로 선택했습니다. 유통 제어 장비.
사례 연구 2: 대규모 공항 전원 공급 장치 보호 프로젝트 중국 남부의 주요 국제 공항은 전원 공급 장치의 안정성과 보안에 대한 요구 사항이 매우 높습니다. 중요한 상황에서는 정전이 허용되지 않습니다. 터미널 건물 및 항법 통제실과 같은 지역. 공항은 Usune FLRN36-12D SF6 Load를 선택했습니다. 중요한 라인의 제어 및 보호를 담당하는 변전소 설치용 차단기 스위치 지역.

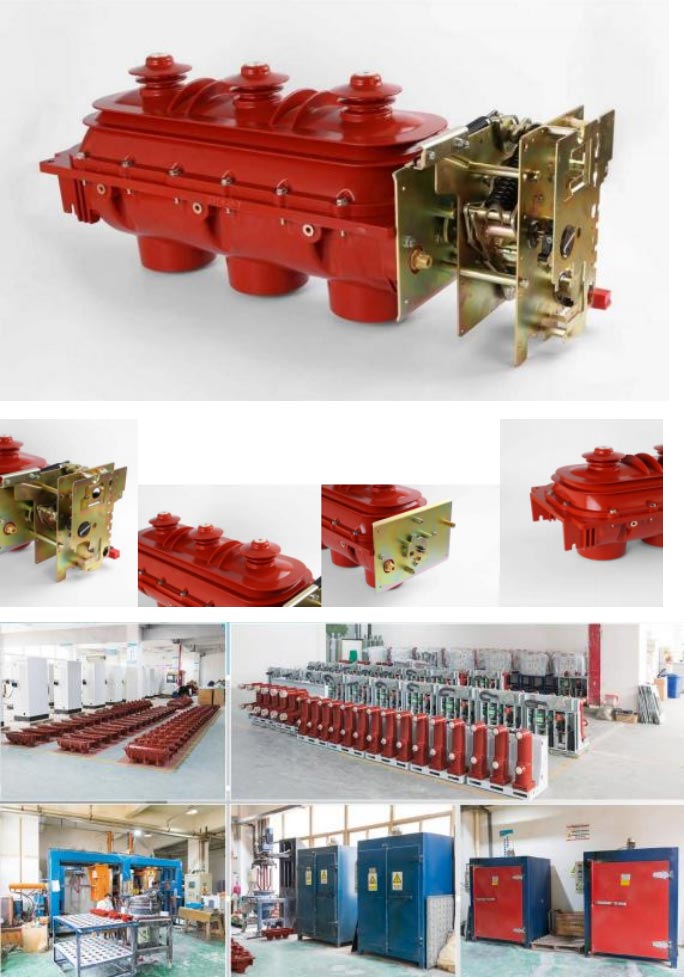

중국의 고전압 전기 장비 전문 제조업체로서 Usune은 글로벌 제품 제공에 최선을 다하고 있습니다. 고품질의 신뢰성 있고 안전한 Sf6 부하 차단기 스위치 제품을 사용하는 사용자. 우리 공장은 고급 생산을 자랑합니다 장비와 엄격한 품질 관리 시스템. 원자재 조달부터 제품 배송까지 모든 단계 제품 품질을 보장하기 위해 엄격한 테스트를 거칩니다. 신뢰할 수 있는 공급업체로서 우리는 고성능을 제공할 뿐만 아니라 제품뿐만 아니라 포괄적인 사전 판매 상담, 현장 설치, 시운전 및 애프터 서비스도 제공합니다. 유지보수 서비스를 통해 사용자가 작동 중에 가질 수 있는 모든 우려를 제거합니다.
