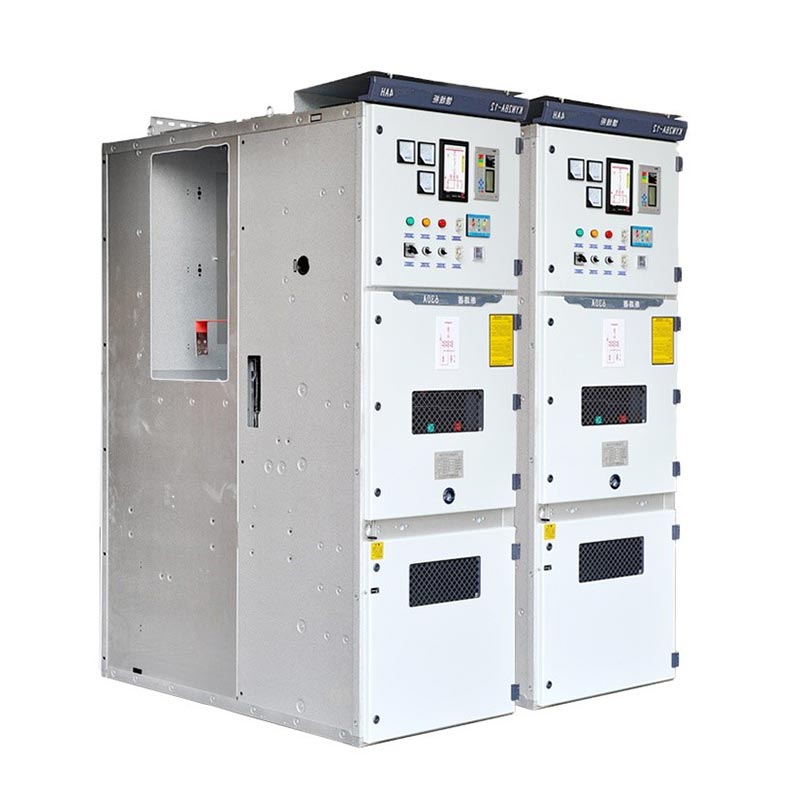

Kyn28 개폐기 6kv

Usune Kyn28 개폐 장치 6kV는 실내 AC 기갑 인출형 금속 폐쇄형 개폐 장치로 다음 용도에 적합합니다. 3.6kV~12kV 전압 레벨, 50/60Hz 3상 AC 전원 시스템이며 전원의 핵심 제어 및 보호 장치입니다. 전송 및 배포 프로세스. Zhejiang Usune Electric이 독자적으로 개발 및 제조한 이 제품은 제품 고급 설계 개념과 성숙한 제조 프로세스를 통합하여 안전성, 신뢰성 및 실용성. 단일 버스바 및 단일 버스바 분할 시스템의 전력 분배 요구를 충족하여 대규모 달성 전력, 야금, 화학, 건설 산업에 적용되어 안전하고 효율적인 산업에 기여합니다. 안정적인 성능으로 글로벌 전력 시스템을 운영합니다.

저전압 배전반

중압 배전반

핵심 기술 매개변수

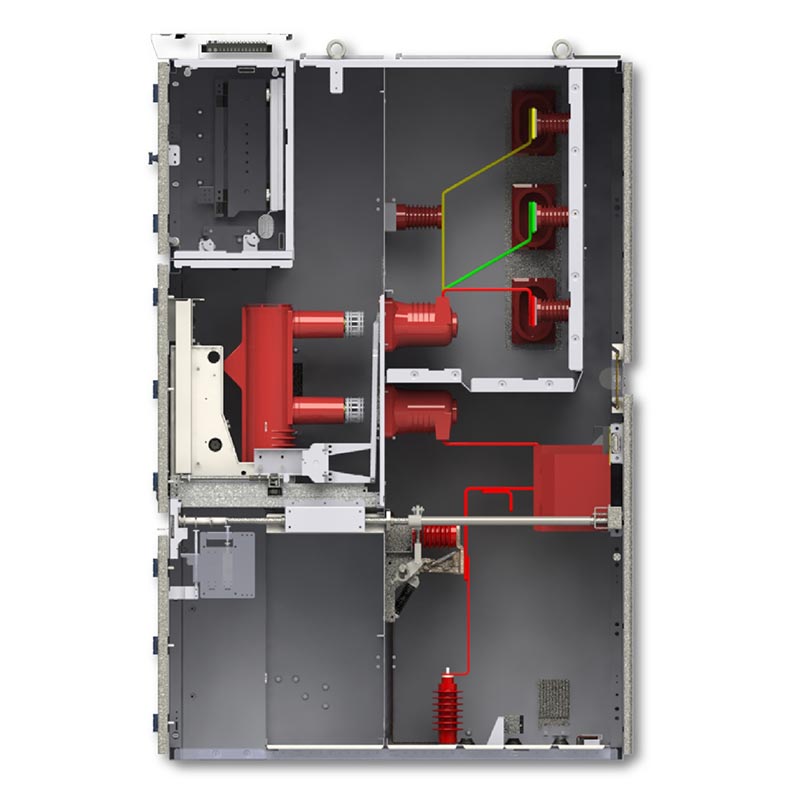

구조 설계 및 핵심 기능

1. 탈착식 모듈형 디자인

Kyn28 Switchgear 6kV 핵심부품인 진공차단기(VS1, VD4 등과 호환)가 장착되어 있습니다. 이동식 트롤리에서. 일상적인 유지 관리, 테스트 또는 교체를 위해서는 회로 차단기 트롤리만 교체하면 됩니다. 전체 캐비닛의 전원을 차단할 필요 없이 작동을 위해 제거되므로 유지 관리 시간이 크게 단축됩니다. 정전의 영향을 줄입니다. 트롤리는 보편적이며 신속하게 교체할 수 있어 시스템이 개선됩니다. 운영 및 유지 관리 효율성.

2. 금속을 입힌 구획화된 구조

Kyn28 Switchgear 6kV 캐비닛은 금속 파티션에 의해 4개의 독립적인 구획으로 구분됩니다. 격실, 회로 차단기 격실, 케이블 격실 및 저전압 계측기 격실. 각각 구획의 활성 구성 요소는 완전히 격리되어 상간 및 상간 전파를 효과적으로 방지합니다. 위상 대 접지 단락 오류, 계단식 오류 방지, 감전 위험 감소 유지 보수 및 장비 작동 안전 강화.

3. 종합 5차 예방 연동 보호

기계식+전기식 이중 5중 방지 연동 시스템을 탑재하여 오작동을 방지합니다. 출처:

- 실수로 회로 차단기가 열리거나 닫히는 것을 방지합니다.

- 부하가 걸린 상태에서 회로 차단기 트롤리를 밀거나 제거하는 것을 방지합니다.

- 전원이 공급되는 동안 접지 스위치가 닫히는 것을 방지합니다.

- 접지 스위치가 닫혀 있을 때 우발적인 전원 공급을 방지합니다.

- 통전된 구획에 우발적으로 진입하는 것을 방지합니다.

4. 컴팩트하고 효율적이며 쉽게 확장 가능

캐비닛은 구조가 콤팩트하여 설치 공간이 절약됩니다. 모듈식 설계로 유연한 조합이 가능합니다. 배전 시스템의 확장 요구 사항을 충족하기 위한 캐비닛 유형의 확장. 쉽게 적응합니다 단일 버스바 및 단일 버스바 분할 시스템과 같은 다양한 시스템 아키텍처로 미래를 촉진합니다. 시스템 업그레이드 및 통합.

적용 가능한 환경 조건

1. 주변 온도: -10℃ ~ +40℃

2. 고도: 1000m 이하(1000m 이상의 고지대에 대한 맞춤형 설계 가능)

3. 공기 습도: 일일 평균 상대 습도 ≤95%, 월 평균 상대 습도 ≤90%(비응결)

4. 주변환경 : 부식성, 폭발성 가스가 없을 것, 다량의 먼지가 없을 것, 인화성, 폭발성이 없을 것 미디어

일반적인 애플리케이션 시나리오

1. 발전소 보조 시스템: 발전소 전력을 수신, 분배 및 보호하는 데 사용되며 안정성을 보장합니다. 발전기 보조 장비에 전원 공급;

2. 산업 및 광업 기업 배전: 광업과 같은 고부하 산업 시나리오에 적합합니다. 야금, 화학 산업의 전원 공급 제어 및 과부하/단락 보호 요구 사항을 충족합니다. 고전력 장비;

3. 상업용 및 고층 건물 : 대형 쇼핑몰, 오피스 빌딩, 호텔 등의 변전소에 사용되며, 건물 전력의 안전한 분배와 정교한 관리를 달성합니다.

4. 공공 변전소: 도시 및 산업 변전소의 핵심 고압 배전 장비로서, 지역 전력망의 안정적인 운영을 보장합니다.

실제 적용 사례

사례 연구: 장쑤성 대규모 철강 그룹의 압연 공장 생산 라인을 위한 배전 프로젝트

프로젝트 배경: 철강 그룹의 압연 공장 작업장에 있는 기존 개폐 장치는 노후화되어 자주 발생했습니다. 오작동으로 인해 생산 라인의 지속적인 작동에 영향을 미칩니다. 고신뢰성 중전압 교체를 위해서는 배전반이 필요했습니다.

해결책: 10kV 배전 시스템과 호환되는 28개의 Usune KYN28-6KV 스위치기어 장치가 선택되었습니다. 정격전류 1600A, 단시간 내전류 31.5kA(4s), VS1 진공회로 구성 차단기.

구현 결과: 시운전 후 3년 동안 장비는 장애 없이 작동되었습니다. 는 5층 연동 시스템은 오작동을 효과적으로 방지하고, 구획화된 구조로 인해 결함의 확산. 압연기 생산라인의 전원 공급 안정성이 99.9% 향상되어 연간 가동 중단 시간 손실이 500만 위안 이상 증가하여 고객으로부터 높은 평가를 받았습니다.

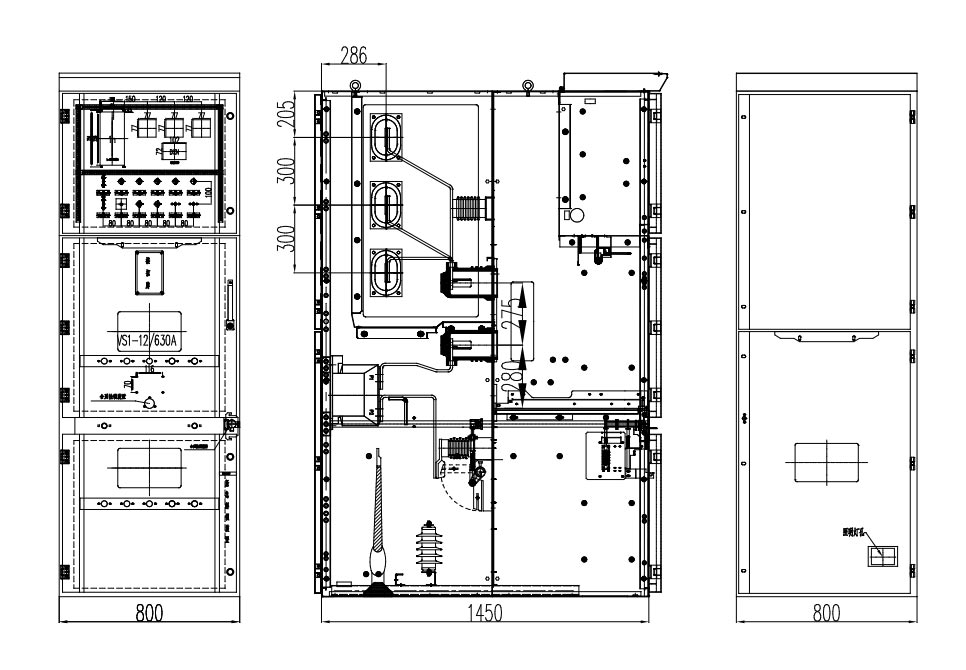

외부 차원

프로젝트 참조

카스-스페이스 로켓 발사 프로젝트

테스트 보고서

자주 묻는 질문

Q1: 기존 고정 스위치기어와 비교하여 Kyn28 스위치기어 6kV의 핵심 장점은 무엇입니까?

A: 기존 고정 개폐 장치에 비해 Usune KYN28-6KV의 가장 큰 장점은 탈착식 설계입니다. 회로 차단기 트롤리는 독립적으로 이동할 수 있으므로 작업 중에 전체 캐비닛의 전원을 끌 필요가 없습니다. 유지 관리를 통해 정전으로 인한 영향을 크게 줄일 수 있습니다. 동시에 금속 장갑이 구획화되었습니다. 구조와 포괄적인 5중 연동 시스템은 향상된 안전성을 제공합니다. 모듈식 설계로 인해 확장 및 시스템 통합, 복잡한 배전 요구 사항에 적응하고 결과적으로 전체 전력 절감 수명 주기 유지 관리 비용.

Q2: 이 스위치기어는 고도가 높거나 특수한 환경에 적응할 수 있습니까? 커스터마이징 주기는 어떻게 되나요?

답: 그렇습니다. 1000m가 넘는 고도 환경의 경우 Usune은 단열 설계 및 구성 요소 선택을 최적화합니다. 에 대한 부식성, 고습성, 먼지가 많은 환경 등의 특수 환경, 부식 방지 코팅, 향상된 밀봉 및 방진 장벽을 제공할 수 있습니다. 표준의 생산주기 맞춤형 제품은 맞춤형 복잡성과 주문 수량에 따라 약 15-20일 정도 소요됩니다.

Q3: 제조업체로서 Usune은 어떤 애프터 서비스 및 기술 지원 서비스를 제공합니까?

A: 소스 공장으로서 Usune은 전체 수명주기 서비스를 제공합니다. 사전 판매에는 솔루션 설계, 매개변수가 포함됩니다. 선정 및 기술상담; 판매 후속 조치에는 생산 진행 상황 추적 및 공장 테스트가 포함됩니다. 협력; 판매 후에는 무료 설치 및 시운전, 운영자 교육, 1년 장비 보증, 평생 예비 부품 공급 및 유지 관리 서비스를 제공하고 기술적 요구에 대한 24시간 글로벌 대응을 보장합니다. 안정적인 장비 운영.
