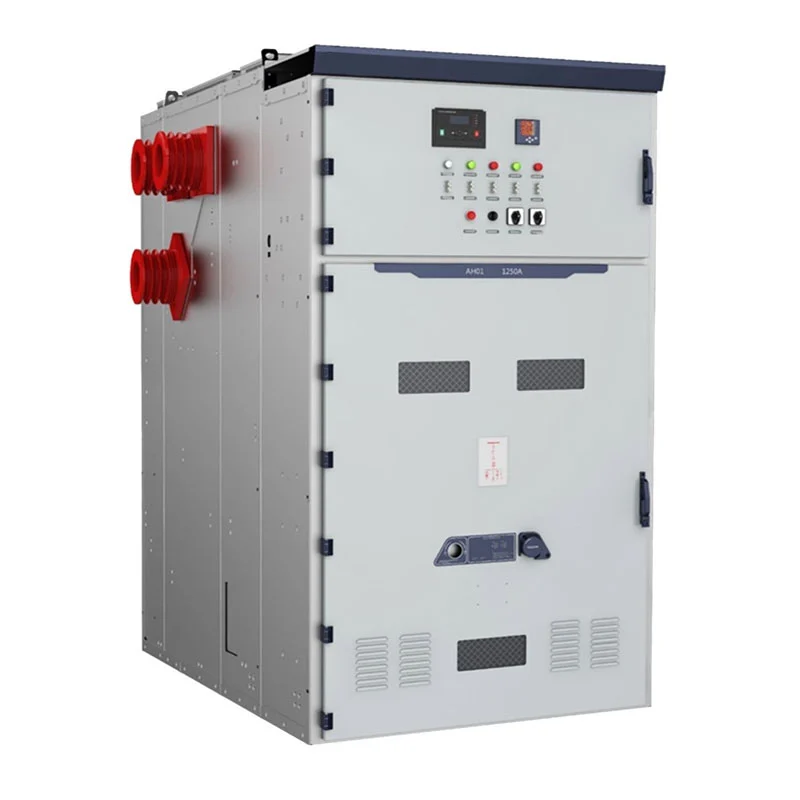

KYN61-40.5 33kV 실내 VCB 개폐기 패널은 고전압 실내가 필요한 프로젝트를 위해 개발되었습니다. 유통 플랫폼. 그 구성은 인출형 진공 회로 차단기와 금속 밀폐형을 결합한 것입니다. 구성, 분리된 전기 구획, 부스바 시스템, 케이블 연결 및 2차 제어 장비 통합 배전반 라인업으로
Usune은 ISO 9001, ISO 14001 및 ISO 45001 관리 시스템에 따라 운영됩니다. 장비는 다음에 따라 설계되었습니다. 해당 시장에 CE 인증이 제공되는 해당 IEC 및 GB 표준.
33kV 및 36kV급 배전 시스템의 경우 개폐 장치 선택에는 단순히 공칭 전압을 일치시키는 것 이상이 필요합니다. 전압. 엔지니어는 절연 수준, 부하 전류, 고장 전류, 피더 구성, 변압기를 고려해야 합니다. 용량, 케이블 연결, 보호협조, 설치환경 등을 확인하실 수 있습니다.
KYN61-40.5 33kV 실내 VCB 개폐기 패널은 다음과 같은 실내 중간 전압 배전용으로 설계되었습니다. 전기 매개변수는 전체 배전 시스템 내에서 조정되어야 합니다.
저전압 스위치기어 애플리케이션에 비해 시스템 전압이 높을수록 절연이 더 강조됩니다. 조정 및 단락 성능. Usune은 전기적 매개변수에 따라 장비를 구성할 수 있습니다. 고객이 제공합니다.
이 장비는 금속으로 둘러싸인 아키텍처를 사용하여 1차 및 2차 전기 섹션을 구성합니다. 주요 회로에는 진공 회로 차단기, 부스바 연결, 케이블 종단 영역 및 관련 접지가 포함됩니다. 구성 요소.
보조 장비는 다음에 따라 보호, 측정, 제어, 표시 및 통신을 위해 배열될 수 있습니다. 프로젝트 요구 사항.
이 구성을 사용하면 배전반 라인업을 사용하는 대신 실제 전기 네트워크를 중심으로 설계할 수 있습니다. 모든 용도에 대해 하나의 고정 캐비닛 배열.
더 높은 전압 레벨에서는 보호 조정이 시스템 설계의 중요한 부분이 됩니다. 차단기는, 보호 계전기, 변압기, 케이블 및 상위 장비는 계산된 결함에 따라 선택되어야 합니다. 조건과 보호 철학.
진공 회로 차단기는 기본 스위칭 및 차단 기능을 제공합니다. 관련 보호 및 제어 시스템은 고객의 전기 설계에 따라 구성될 수 있습니다.
기능 섹션 사이의 금속 파티션은 내부 전기 레이아웃을 구성하는 데 도움이 되며 압력 완화 기능도 제공됩니다. 배열은 내부 결함이 발생한 경우 압력 방출을 위한 제어된 경로를 제공합니다.
수신 캐비닛은 업스트림 전기 네트워크로부터 전력을 받아 스위치기어 버스바로 전송합니다. 시스템. 정격 전류, 보호 장비, 측정 요구 사항 및 케이블 구성을 결정해야 합니다. 프로젝트 디자인부터.
나가는 캐비닛은 변압기, 모터, 생산 장비 또는 기타 다운스트림 부하에 전력을 분배합니다. 는 전류 정격 및 보호 설정은 연결된 부하와 일치해야 합니다.
프로젝트에 전압 모니터링이 필요한 경우 PT 및 전압 측정 구성을 통합할 수 있습니다. 보호 기능 또는 전기 측정.
버스 분할 배열은 배전 시스템을 별도의 섹션으로 나누고 전기를 지원할 수 있습니다. 프로젝트 엔지니어가 정의한 운영 전략.
에너지 측정 및 전기 매개변수가 필요한 응용 분야에 계량 구성을 제공할 수 있습니다. 모니터링.

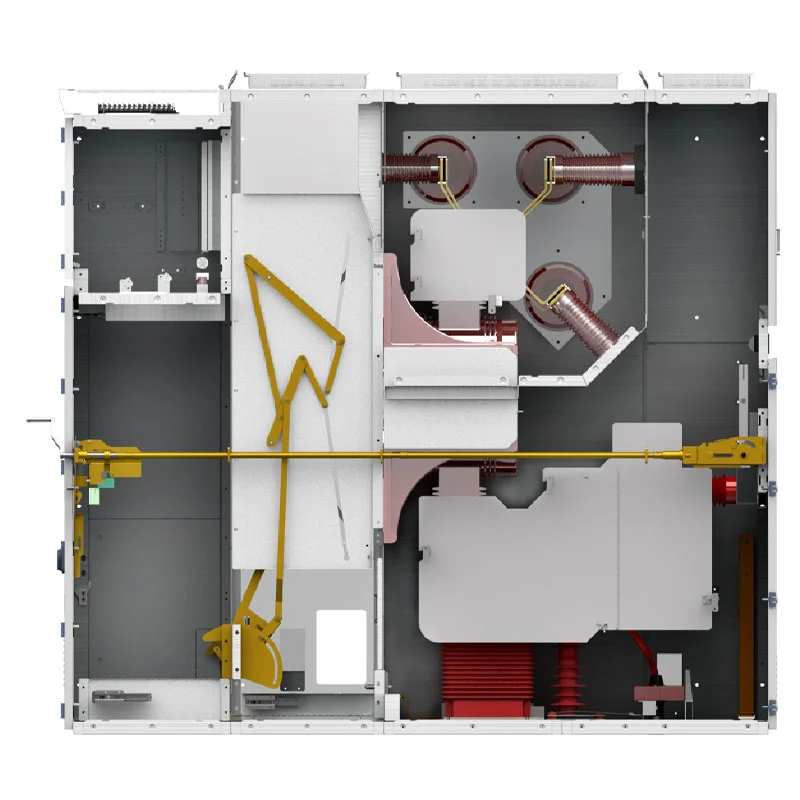

캐비닛은 차단기 구획, 부스바 구획, 케이블 구획 및 계측기/제어 구획.
차단기 섹션에는 진공 회로 차단기와 해당 작동 메커니즘이 수용됩니다. 버스바 섹션은 다음을 제공합니다. 캐비닛 사이의 주요 전기 연결부이며, 케이블 수납공간은 들어오고 나가는 공간을 제공합니다. 나가는 케이블 연결.
계측기 및 제어 섹션에는 보호, 측정, 제어 및 제어에 필요한 보조 구성 요소가 포함되어 있습니다. 표시.
이러한 배열을 통해 엔지니어는 설치, 케이블 라우팅, 시운전, 유지보수.
이 장비에는 잘못된 작동 순서를 제한하도록 설계된 기계적 연동 시스템이 통합되어 있습니다.
5중 방지 메커니즘은 잘못된 회로 차단기 작동, 인출형 차단기의 움직임을 방지하기 위한 것입니다. 부하가 걸린 장치, 전원이 공급되는 동안 접지 스위치를 닫고 접지 스위치가 작동하는 동안 회로에 전원을 공급 닫힌 상태로 유지되고, 통전된 구획에 우발적으로 접근할 수 있습니다.
제어된 압력을 제공하기 위해 상단 장착형 압력 방출 장치도 캐비닛 구조에 통합되어 있습니다. 내부 결함 상태에서 해제됩니다.
KYN61-40.5 33kV 실내 VCB 개폐기 패널은 들어오는 전원, 변압기 연결, 실내 변전소의 나가는 피더, 버스 구분, 계량 및 전압 측정.
발전소에서는 중전압 보조 배전, 발전기 관련 전기 시스템, 변압기 피더 및 하류 전력 분배.
대규모 산업 시설에서는 모터, 변압기, 생산 시스템에 대해 다양한 피더 구성을 사용할 수 있습니다. 펌프, 압축기 및 보조 전기 장비.
더 높은 전력의 전기 부하를 사용하는 채굴 작업에서는 변압기 피더, 모터, 환기 장비, 펌핑 시스템 및 처리 시설.
이 장비는 전기 배전을 조정해야 하는 특수 인프라에도 적합합니다. 여러 건물, 장비 영역 및 보조 시스템이 있습니다.
Cas-space 로켓 발사 프로젝트는 Usune 중전압 스위치기어 애플리케이션에 대한 프로젝트 참조입니다.
로켓 발사 시설에는 특수 인프라와 여러 전기 부하가 분산되어 있습니다. 다양한 기능 영역. 따라서 전력 분배 시스템에는 조정된 수신 회로, 피더가 필요합니다. 보호, 전기 절연, 측정 및 제어.
이 프로젝트에서는 개폐 장치가 현장의 중압 배전의 일부로 적용되었습니다. 배열. 이 프로젝트에서는 전기 장비를 더 넓은 인프라와 통합해야 했습니다. 독립된 캐비닛 설치로 간주됩니다.
이 응용 프로그램은 전문 분야에 고압 배전 장비를 공급하는 Usune의 경험을 보여줍니다. 특정 전기 시스템 요구 사항이 있는 엔지니어링 프로젝트.
| 목 | 사양 |
| 시리즈 | KYN61 |
| 정격전압 | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| 정격 주파수 | 50Hz / 60Hz |
| 정격전류 | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| 정격 단락 차단 전류 | 25kA, 31.5kA, 40kA, 50kA |
| 정격 단시간 전류 | 25kA/3초, 31.5kA/3초, 40kA/3초, 50kA/3초 |
| 보호 등급 | IP4X 외부 인클로저 / IP2X 내부 구획 |
| 주변 온도 | -15°C ~ +40°C |
| 상대습도 | 일일 평균 ≤95%; 월평균 ≤90% |
| 고도 | 1000m 이하, 더 높은 고도에 대한 정격 감소 |
| 설치 | 실내 |
| 체계 | 삼상 교류 |
최종 전기 구성은 실제 프로젝트 전압, 전류, 오류 수준에 따라 확인되어야 합니다. 절연 요구 사항, 보호 체계 및 설치 조건.
33kV급 배전반 프로젝트의 경우 조달은 전체 전기 시스템이 아닌 완전한 전기 시스템을 기반으로 해야 합니다. 캐비닛 수량만. 프로젝트 팀은 정격 시스템 전압, 연속 부하 전류, 단락 레벨, 피더 수량, 변압기 용량, 케이블 배열, 보호 요구 사항 및 필수 측정 기능.
대규모 프로젝트의 경우 라인업에 다양한 캐비닛 기능이 포함될 수 있습니다. 수신, 발신, PT, 미터링, 버스 전기 단선 다이어그램에 따라 단면화 장치 및 절연 구성을 결합할 수 있습니다.
이 접근 방식은 스위치기어와 연결된 변압기, 케이블, 보호 장치 간의 불일치를 방지하는 데 도움이 됩니다. 하류 부하.
최종 캐비닛 배열은 프로젝트의 전기 아키텍처에 따라 개발될 수 있습니다. 다른 들어오고 나가는 회로의 수를 조정된 스위치기어 라인업으로 배열할 수 있습니다.
일반적인 배전 시스템에는 업스트림 전원에 연결된 수신 캐비닛이 포함될 수 있습니다. 변압기 또는 주요 부하를 공급하는 나가는 캐비닛 및 전압용 추가 PT 또는 계량 캐비닛 측정 및 에너지 모니터링.
프로젝트에 두 개의 전원이 필요하거나 분할된 버스 섹션이 필요한 경우 버스 섹션화 기능도 가능합니다. 라인업에 포함되었습니다.
이 구성 방법은 장비를 개별 변전소와 대규모 다중 캐비닛 모두에 적합하게 만듭니다. 유통 시스템.

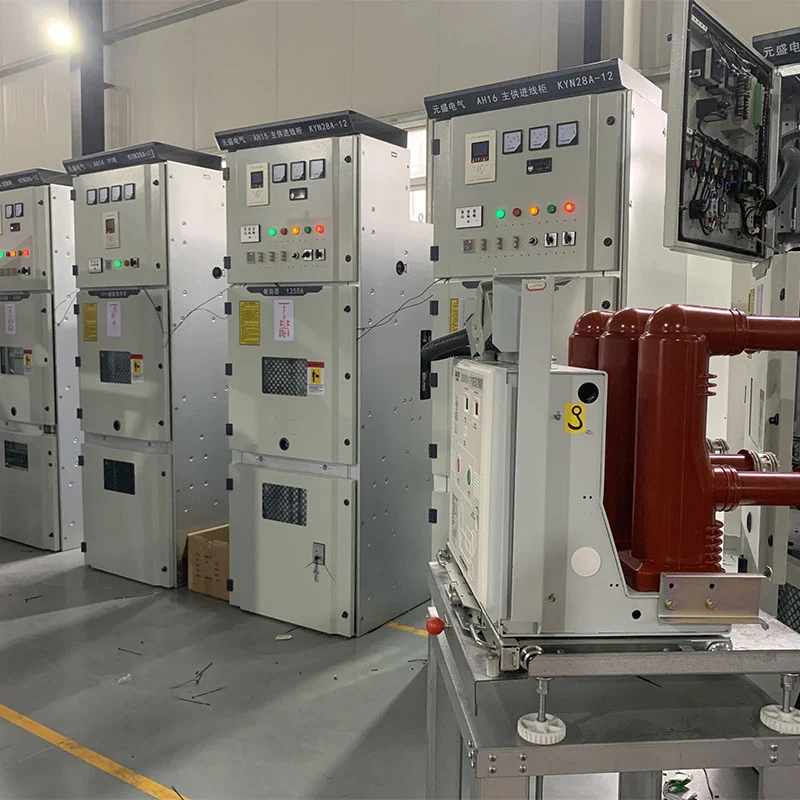

완성된 스위치기어는 배송 전 캐비닛 조립, 기본 회로 연결, 보조 배선, 기계적 작동 및 관련 전기 기능.
인출형 메커니즘, 차단기 작동, 연동 기능, 접지 배치 및 캐비닛 건설은 생산 검사 과정에서 점검됩니다.
Usune은 프로젝트 요구 사항에 따라 관련 검사 기록과 테스트 문서를 제공할 수 있습니다. 고객, EPC 계약자 및 제3자 검사관이 장비를 선적하기 전에 확인합니다.
중전압 스위치기어 시스템의 가치는 초기 전기 정격에 국한되지 않습니다. 대형의 경우 인프라 및 산업 프로젝트, 장비는 또한 조직적인 운영을 지원하고 계획해야 합니다. 유지보수, 향후 회로 관리, 더 넓은 배전망과의 안정적인 통합 등을 제공합니다.
KYN61-40.5 33kV 실내 VCB 개폐기 패널의 구획화된 구조는 정의된 배열을 제공합니다. 기본 및 보조 장비용으로, 인출형 회로 차단기 설계로 스위칭 장치를 점검 및 정비를 위해 이사하였습니다.
배전이 수년간 운영될 것으로 예상되는 시설의 경우, 이 조합은 다음과 같은 이점을 제공할 수 있습니다. 보다 관리하기 쉬운 고압 배전 시스템을 구축하고 향후 유지 관리 계획을 단순화합니다.
제공되는 사양에는 3.6kV, 7.2kV, 12kV, 24kV 및 36kV 구성이 포함됩니다. 실제 정격 전압 고객의 전원 시스템에 따라 확인되어야 합니다.
제공된 사양에는 33kV급 시스템 주제에 대해 고려할 수 있는 36kV 정격 구성이 나열되어 있습니다. 실제 시스템 요구 사항, 절연 수준 및 적용 가능한 표준을 확인합니다.
중전압 전력의 수신, 배전, 스위칭, 보호, 측정 및 제어에 사용됩니다. 실내 3상 AC 전원 시스템.
제공되는 구성 범위는 630A~3150A입니다. 최대값에 따라 올바른 등급을 선택해야 합니다. 지속적인 로드 및 프로젝트 설계.
사용 가능한 정격에는 25kA, 31.5kA, 40kA 및 50kA가 포함되며 해당 값은 계산된 결함에 따라 결정됩니다. 전기 시스템의 수준.
예. Usune은 수신, 발신, PT, 계량, 버스 단면화 및 격리 기능을 구성할 수 있습니다. 고객의 단선 다이어그램 및 기술 요구 사항.
Usune은 ISO 9001, ISO 14001 및 ISO 45001 관리 시스템에 따라 운영됩니다. 제품은 다음에 따라 설계되었습니다. 적용 가능한 IEC 및 GB 표준과 해당 구성에 CE 인증을 사용할 수 있습니다.
예. Usune은 다음에 따라 기술 사양, 테스트 보고서, 도면 및 기타 프로젝트 문서를 제공할 수 있습니다. 고객 및 엔지니어링 요구 사항.
표준 구성은 실내 설치용으로 설계되었습니다. 높은 고도, 높은 고도와 같은 특수 조건 습도나 비정상적인 환경 조건은 주문하기 전에 확인해야 합니다.
