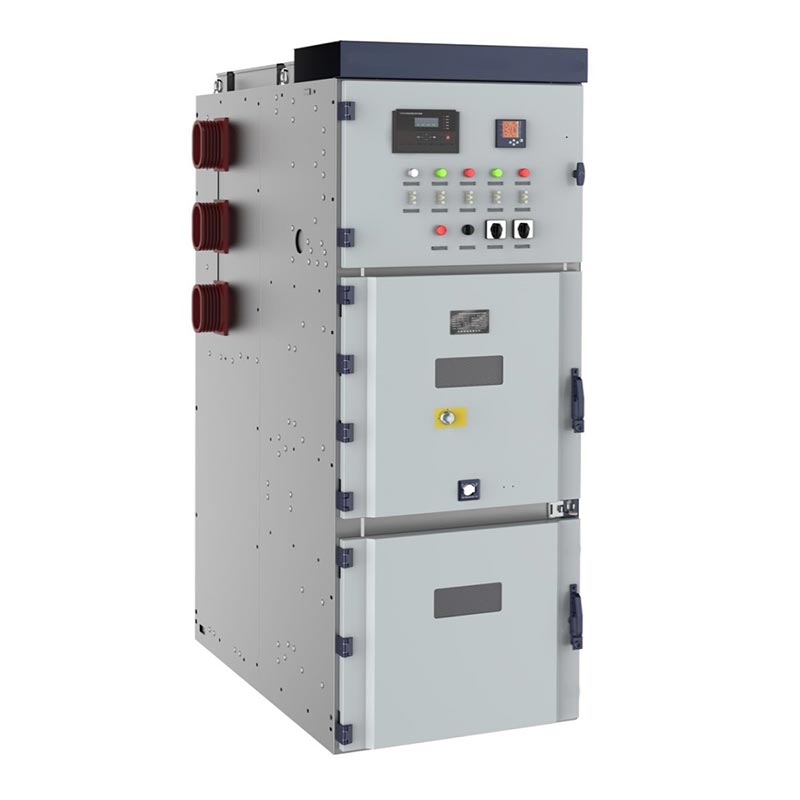

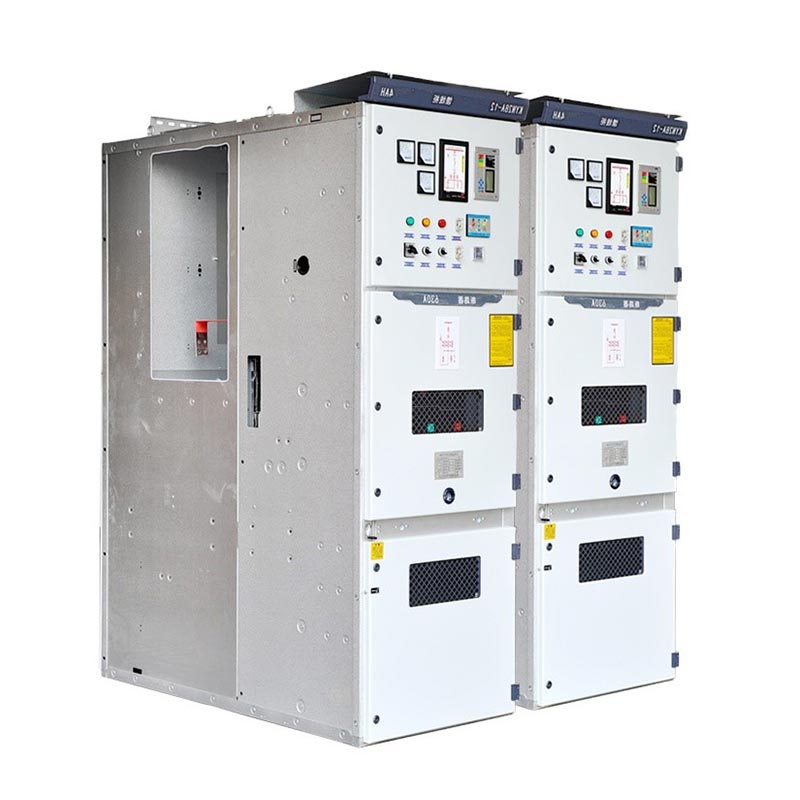

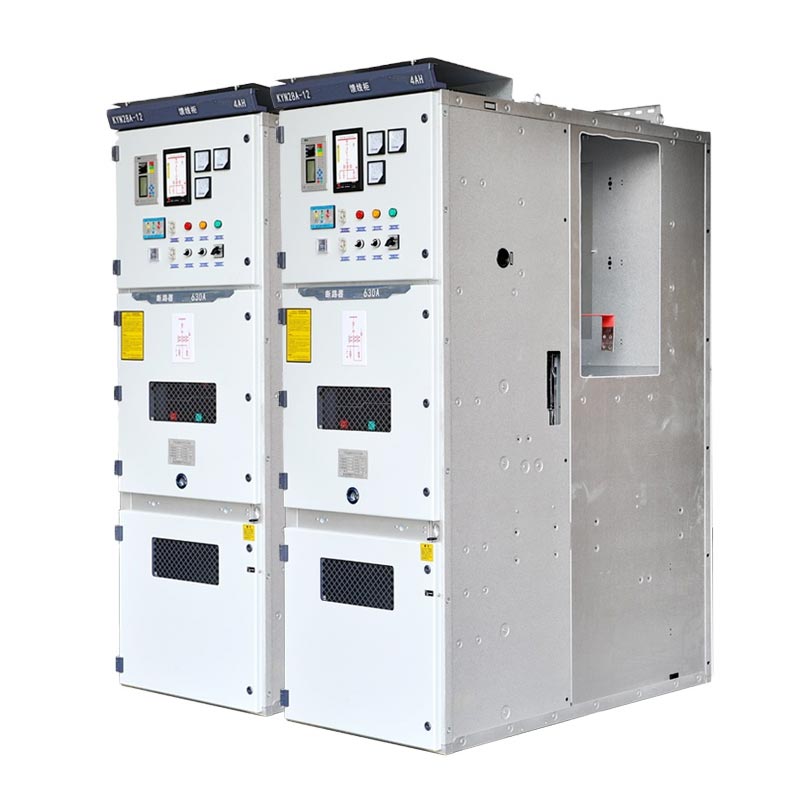

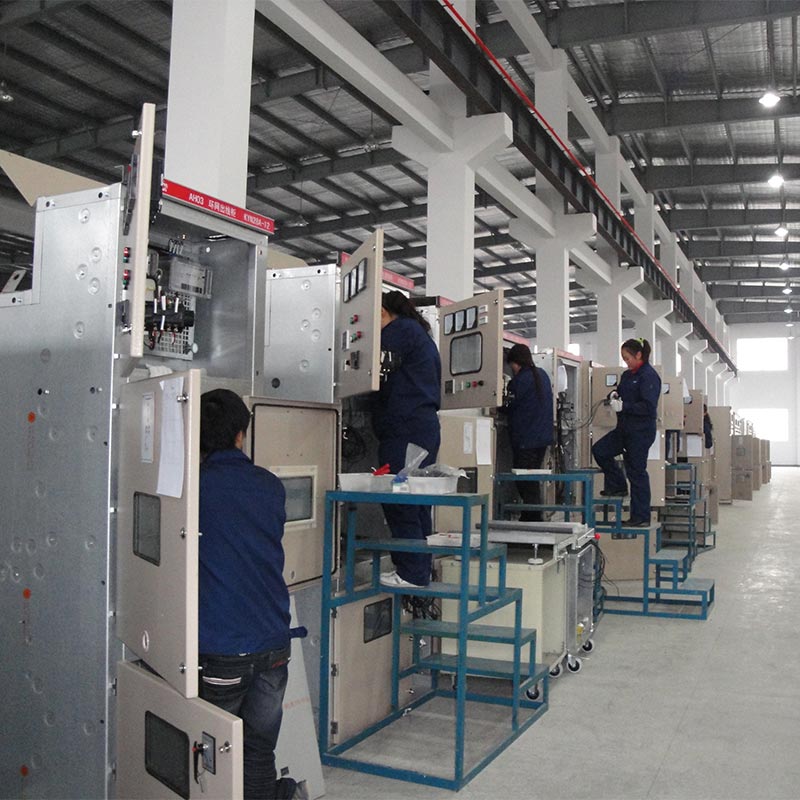

Usune Kyn28 Switchgear 12kV는 정격 전압이 3.6kV에 달하는 실내 고전압 배전 장치입니다. 7.2kV 및 12kV, 50/60Hz 3상 AC 전원 시스템에 적합합니다. 현대전력의 핵심 전기기기입니다. 송배전, 산업용 배전, 상업용 건물 전원 공급 분야. 제품 차단기, 버스바 등의 기능 유닛을 완전히 분리하는 장갑형 금속 밀폐 구조를 채택하고 케이블 및 계측 제어. 이 설계는 처음부터 아크 결함의 확산을 제거합니다. 그것은 또한 인출형 진공 회로 차단기 트롤리가 장착되어 있어 차단 없이 신속한 유지보수 및 교체가 가능합니다. 안전하고 안정적이며 효율적인 작동을 위한 전력 시스템의 핵심 요구 사항을 완전히 충족하고 유지 보수.

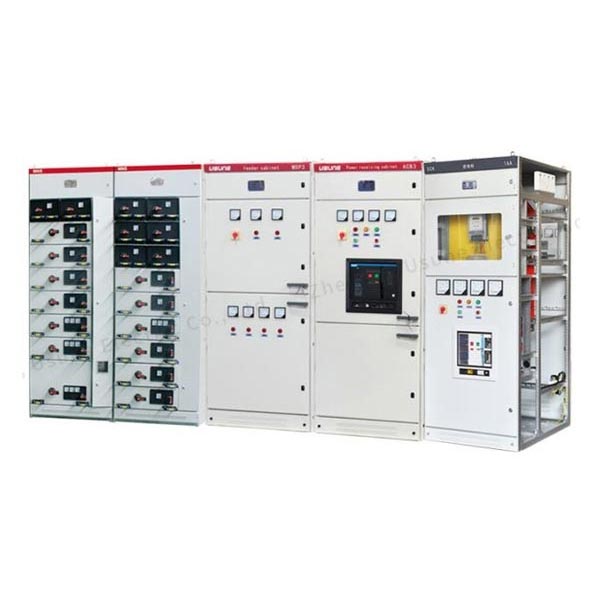

저전압 배전반

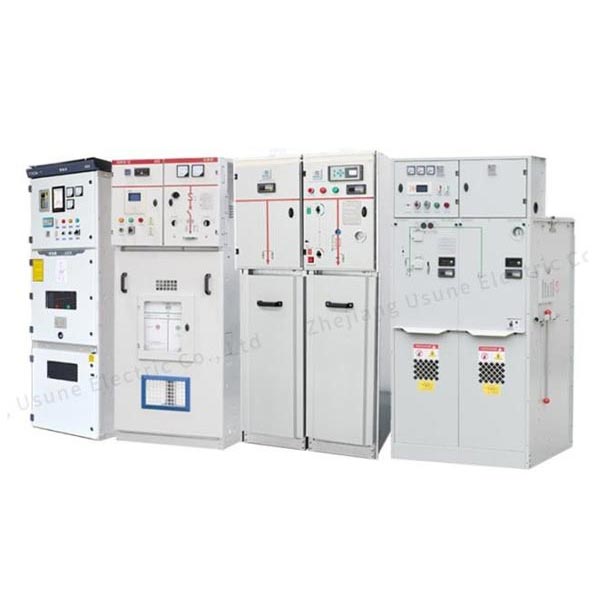

중압 배전반
| 기술적인 매개변수 | 명세서 |
| 정격전압(Ur) | 3.6kV, 7.2kV, 12kV |
| 정격 주파수 | 50Hz/60Hz |
| 정격전류(Ir) | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| 정격 단락 차단 전류 | 25kA, 31.5kA, 40kA, 50kA(3초) |
| 정격 단시간 전류 | 25kA/3초, 31.5kA/3초, 40kA/3초, 50kA/3초 |
| 보호 등급 | IP4X(외부 인클로저), IP2X(내부 구획) |
| 작동 주변 온도 | -15℃ ~ +40℃ |
| 적용 가능한 고도 | ≤1000m(더 높은 고도에서는 감소) |

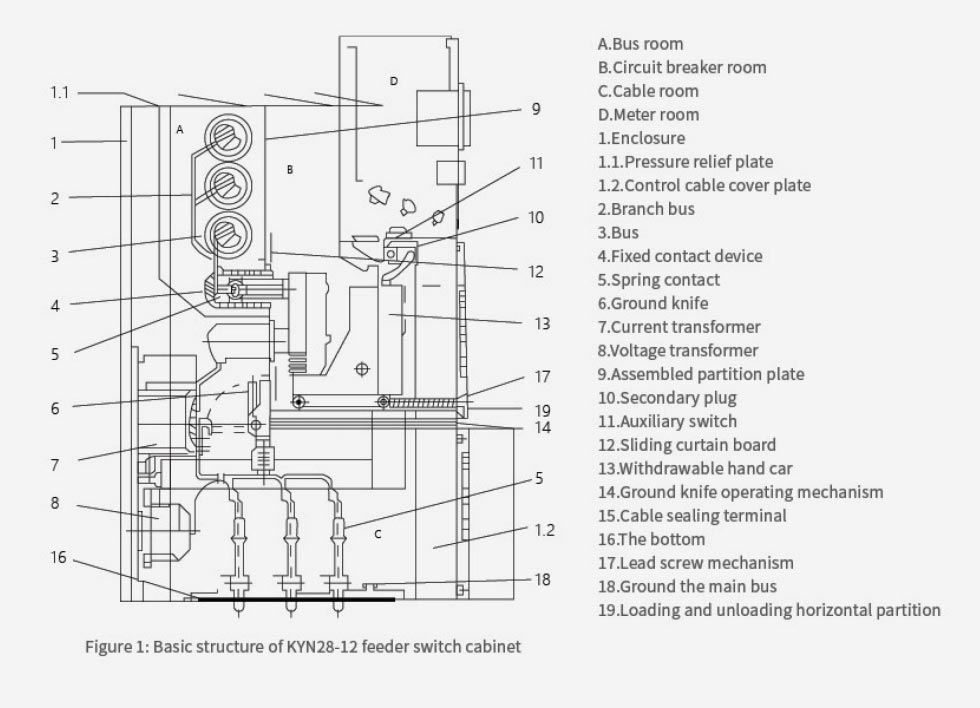

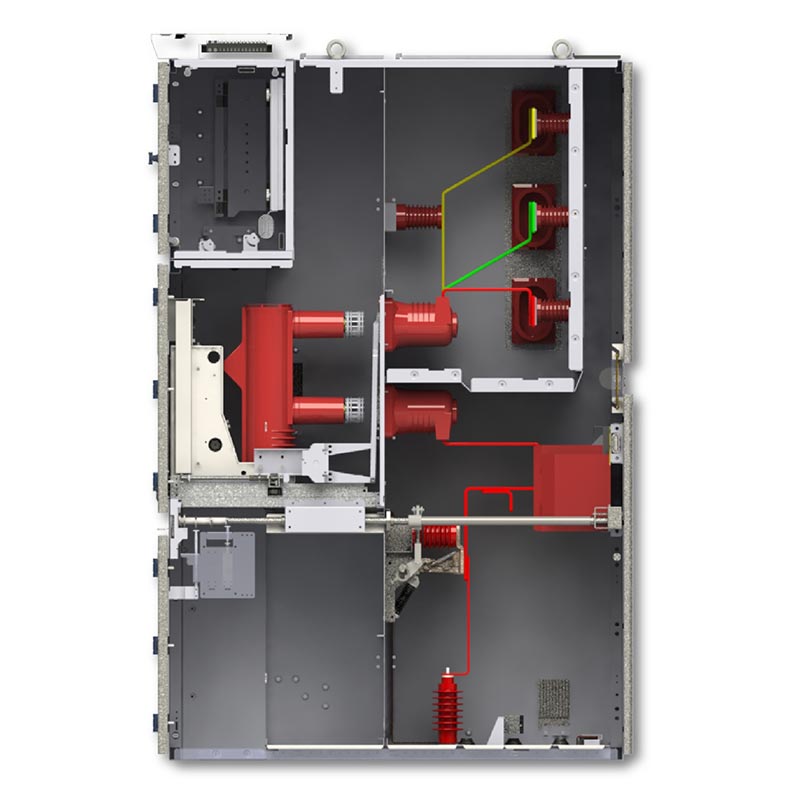

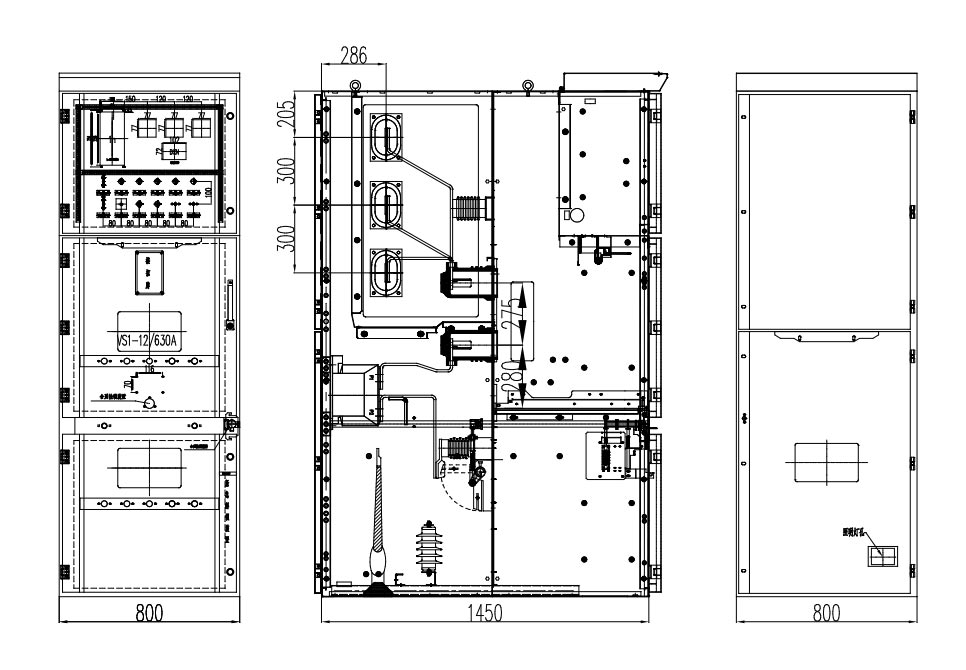

Kyn28 Switchgear 12kV는 모든 금속 절연 기능을 갖춘 모듈식 구획 설계를 채택합니다. 네 가지 기능 영역 완전히 독립적이어서 결함 전파를 효과적으로 방지합니다.

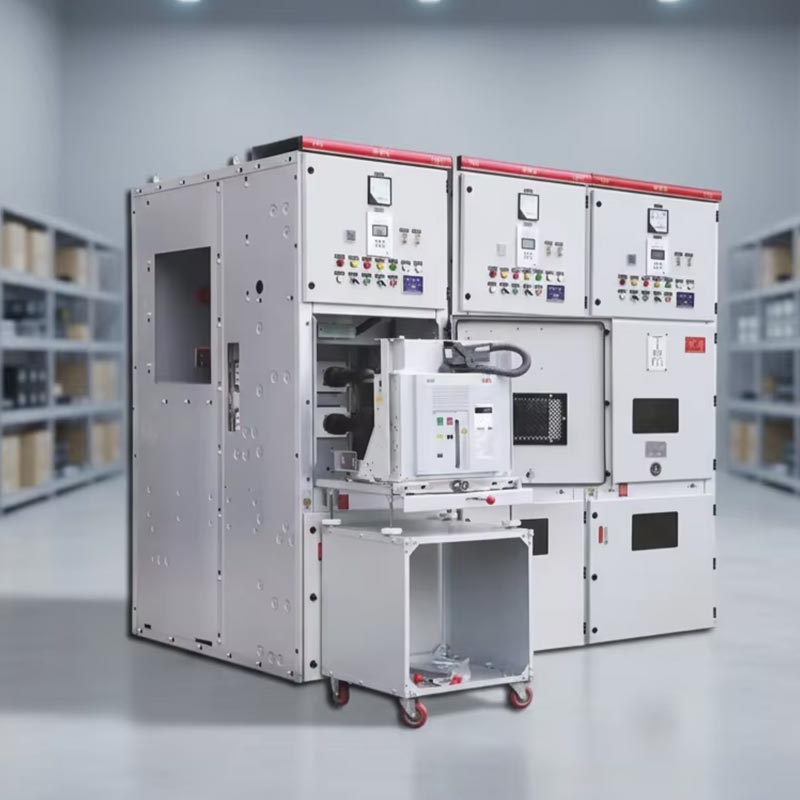

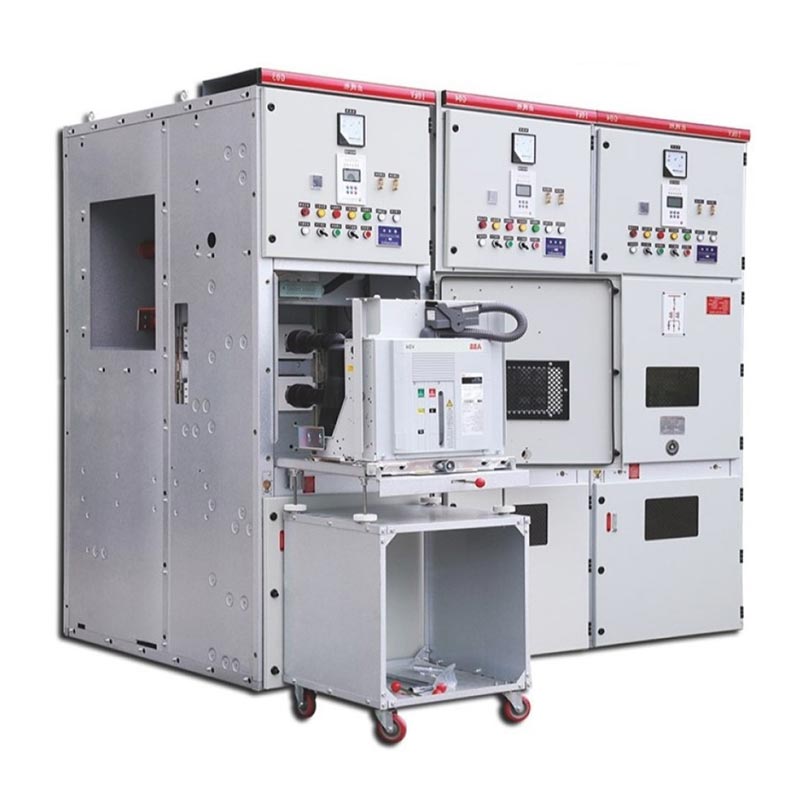

1. 회로 차단기 구획: 정확한 안내 기능을 갖춘 진공 회로 차단기 트롤리를 설치합니다.
안전한 트롤리 이동을 보장하는 연동 메커니즘.
2. 부스바 구획: 우수한 절연 성능을 갖춘 메인 및 분기 부스바의 밀폐형 레이아웃으로
상간/상간 단락의 위험.
3. 케이블 구획: 다중 회로 케이블 연결에 적합한 충분한 공간, 케이블 배치, 배선,
그리고 테스트.
4. 계측기 및 제어실: 보호 장치, 계량 계측기 및 제어 회로가 통합되어 있습니다.
중앙 집중식 모니터링 및 운영을 위한 구성 요소입니다.
5. 압력 완화 장치: 상단에 전용 압력 완화 플랩이 장착되어 있어 아크를 빠르게 방출할 수 있습니다.
내부 결함이 있는 경우 압력을 가하여 캐비닛과 직원의 안전을 보장합니다.
회로 차단기, PT 및 절연 손수레 시리즈는 완전히 상호 교환 가능합니다. 유지 관리 중에는 간단히 제거하십시오. 버스바 전체를 분리하지 않고도 결함이 있는 손수레를 찾아 예비 손수레를 밀어 넣으면 전원이 신속하게 복구됩니다. 정전 유지 관리 시간을 대폭 단축합니다.
- 실수로 회로 차단기가 열리거나 닫히는 것을 방지합니다.
- 부하가 걸린 상태에서 회로 차단기 손수레를 제거/밀어 넣는 것을 방지합니다.
- 전원이 공급되는 동안 접지 스위치가 실수로 닫히는 것을 방지합니다.
- 접지 스위치가 닫혀 있을 때 우발적인 전원 공급을 방지합니다.
- 통전된 구획에 우발적으로 진입하는 것을 방지합니다.
전면 작동 및 유지 관리 설계로 후면 유지 관리 공간이 필요 없어 효과적으로 절약됩니다. 유통실의 바닥 공간; 캐비닛에는 높은 습도에 적응할 수 있는 응축 히터가 내장되어 있습니다. 결로로 인한 절연 결함을 방지합니다.
Kyn28 스위치기어 12kV는 고품질 절연 재료와 과학적으로 간격을 둔 절연을 활용하여 높은 절연 수준. 이는 단락, 과전압 및 기타 전기적 결함을 효과적으로 방지합니다. 결합된 금속 장갑 구조로 강력한 아크 제어 능력을 자랑합니다.
1. 수신 라인 캐비닛: 업스트림 소스로부터 전력을 받아 전력 수신 및 전반적인 보호 기능을 제공합니다.
2. 발신 라인 캐비닛: 부하, 모터 및 기타 터미널 회로에 전원을 분배하여 보호 기능을 제공합니다.
3. PT 및 전압 측정 캐비닛: 시스템 전압을 모니터링하고 과전압 보호 기능을 제공합니다.
4. 계량 캐비닛: 정확한 에너지 소비 통계를 위해 에너지 계량 기기를 통합합니다.
5. 부스바 섹션 캐비닛: 부스바 섹션의 분할된 작동, 격리 및 보호를 가능하게 합니다.
6. 절연 캐비닛: 전기 절연을 제공하여 안전한 유지 관리를 보장합니다.
사례 1: 중국 동부의 대규모 데이터 센터를 위한 10kV 배전 프로젝트
프로젝트 요구 사항: 데이터 센터에는 99.99%의 전력 가용성과 무결함, 고도의 안정성이 필요합니다. 서버 등 핵심 부하에 무정전 전원 공급을 보장하는 고압 배전 시스템 냉각 장비.
솔루션: 다음을 포함하여 Usune Kyn28 Switchgear 12kV 장치를 사용하여 완전한 배전 시스템을 구축했습니다. 들어오는 캐비닛, 계량 캐비닛, PT 캐비닛 및 12개의 나가는 캐비닛. 40kA 단락 회로 장착 차단 용량 진공 회로 차단기 및 지능형 통합 보호 장치로 신속한 오류 달성 격리 및 정확한 오류 위치.
운영 결과: 2023년 시운전 이후 시스템은 장애 없이 100% 가동됐다. 보호 조치의 정확도. 연간 정전 시간은 5분 미만으로 최고 기준을 완전히 충족합니다. 데이터 센터의 신뢰성 전원 공급 장치 요구 사항을 충족하고 수십 달러의 경제적 손실을 효과적으로 방지합니다. 정전으로 인해 수백만 달러의 손실이 발생했습니다.
Usune KYN28 스위치기어의 "5가지 방지" 연동 시스템은 순수 기계적 강제 연동 설계를 사용합니다. 전기적 보조 잠금해제 회로가 없어 오조작 가능성을 구조적으로 제거했습니다. 만 전문 유지보수 담당자는 안전한 전원 상태에서 전문 도구를 사용하여 일시적으로 잠금을 해제할 수 있습니다. 고장 및 접지; 정상 작동 중에는 잠금을 해제할 수 없습니다. 이는 IEC 및 국내 전력을 완벽하게 준수합니다. 안전 표준을 준수하여 작업자와 장비의 안전을 극대화합니다.
제품의 표준 습도 허용 오차는 일일 평균 95% 이하, 월 평균 90% 이하입니다. 내장형 콘덴서 히터 자동으로 제습하여 습도가 높은 환경을 쉽게 처리합니다. 고도가 1000m를 초과하는 시나리오의 경우 전력 산업 표준에 따라 용량 감소와 함께 사용됩니다(1000m 증가할 때마다 약 10% 감소). 고도). 연면 거리를 늘리고 요구 사항을 충족하기 위해 맞춤형으로 설계된 강화 절연 버전도 제공됩니다. 고도 안전 작업 요구 사항.
